Auswahl einesKaulquappen-DichtungsbandEs geht nicht einfach nur um die Wahl des Kolbendurchmessers. Zwei Dichtungen mit identischem Außenprofil können sich sehr unterschiedlich verhalten, wenn ihre Deckstoffe, Innenkerne und Oberflächenbehandlungen verändert werden.

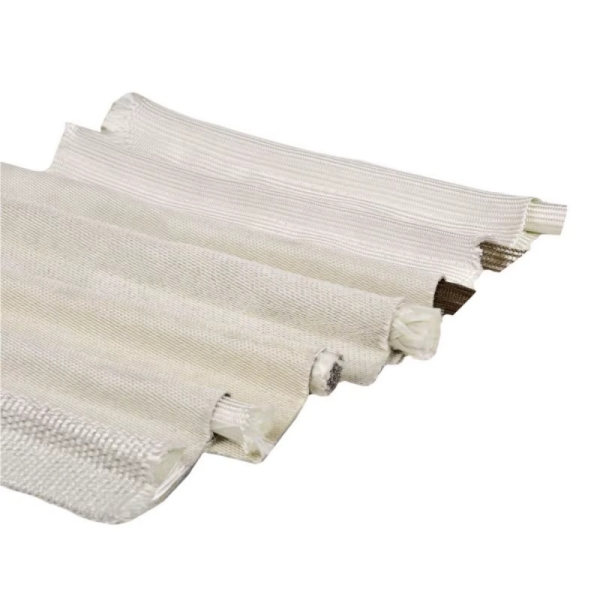

Bei Industrieöfen, Brennöfen, Kesseln und beheizten Gehäusen ist die sinnvollste Methode zur Spezifizierung einer Kaulquappendichtung, sie als eine technische Kombination aus drei Elementen zu betrachten:Außenhülle, Innenkern und fertiges ProfilDie
Das äußere Textilgewebe bestimmt maßgeblich die Druckfestigkeit der Dichtung. Der Kern steuert Kompression und Rückstellung. Die Abmessungen von Wulst und Ende bestimmen die Passgenauigkeit der fertigen Dichtung am Gerät.
BSTFLEX stellt herDichtungsbänder und Hochtemperatur-Dichtungen für Kaulquappenmit unterschiedlichen Deckschichten aus Fiberglas, Siliziumdioxid, Keramik, Basalt, Aramid und beschichteten Textilien in Kombination mit Kernkonstruktionen aus Fasern, Edelstahl und Inconel.
Der BegriffKaulquappen-Dichtungsbandbeschreibt eine Familie flexibler Dichtungsprofile und nicht eine feste Materialspezifikation.
Diese Unterscheidung ist bei der Beschaffung von Ersatzdichtungen wichtig. Ein Produkt, das lediglich als „Kaulquappenband“ bezeichnet wird, gibt dem Ingenieur keine Auskunft darüber, ob die Dichtungsscheibe Glasfaserseil, Keramikfasern, Edelstahlgewebe oder Inconel-Verstärkung enthält.
Eine sinnvolle Spezifikation sollte Folgendes enthalten:
Die Abdeckung ist das freiliegende Textilgewebe, das die Glühbirne umgibt. Sie bildet normalerweise auch den flachen Zapfen, der zur Befestigung der Dichtung am Gerät dient.
Je nach Wärmeeinwirkung, Abrieb, Strahlungswärme, chemischem Kontakt und den umgebenden Prozessbedingungen sollten unterschiedliche Abdeckungsmaterialien ausgewählt werden.

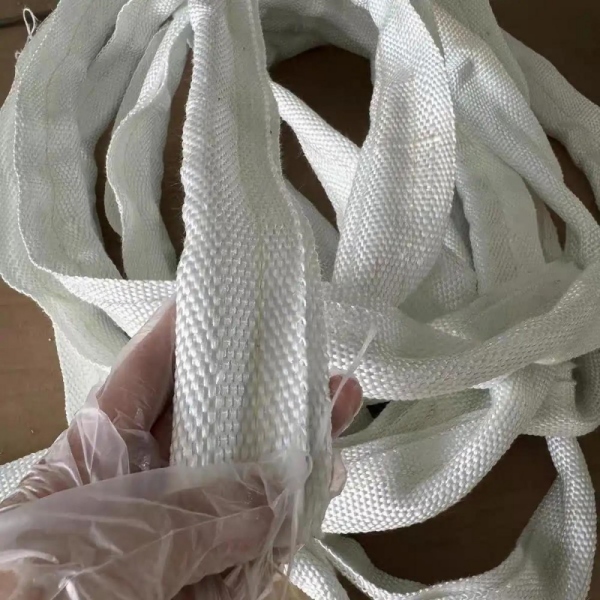

Glasfaser ist ein praktischer Ausgangspunkt für viele industrielle Wärmedichtungsanwendungen. Sie bietet eine flexible Gewebekonstruktion, die um verschiedene Kernmaterialien geformt werden kann.
Der entscheidende Vorteil liegt nicht nur im Fiberglas selbst, sondern in der Vielzahl der Kernkonfigurationen, die darunter aufgebaut werden können.

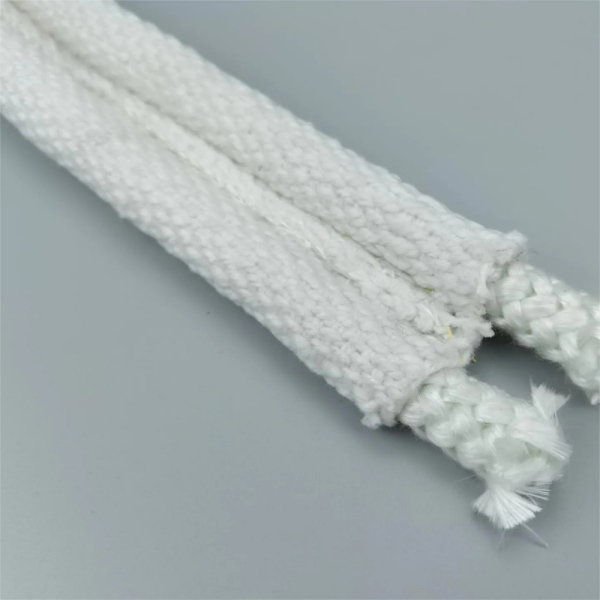

Für eine weiche Vollfaserkonstruktion stellt BSTFLEX dieFiberglas-Abdeckung Fiberglas-Kern Kaulquappen-DichtungDer Glasfaserkern sorgt ohne metallische Verstärkung für ein relativ weiches Kompressionsverhalten.

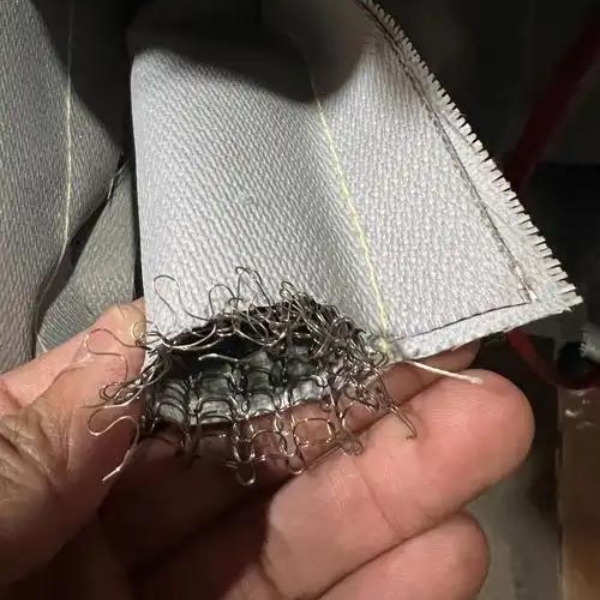

Wo eine größere mechanische Unterstützung erforderlich ist,Fiberglasabdeckung, Edelstahlkern, Kaulquappendichtungkombiniert den Textilbezug mit einem verstärkten Metallkern.
Für Anwendungen, die einen stärkeren Zusammenfallen des Kolbens und eine geringere Schließkraft erfordern,Fiberglasabdeckung, Edelstahl-Hohlkern-Tadpole-Dichtungbietet eine weitere Kompressionscharakteristik.
Silicagewebe kommt zum Einsatz, wenn die thermischen Bedingungen den praktischen Bereich von Standard-Glasfaserkonstruktionen überschreiten oder wenn die Spezifikation eine Textilabdeckung für höhere Temperaturen erfordert.
Die Abdeckung kann mit verschiedenen Kernen kombiniert werden, anstatt automatisch Silica in der gesamten Dichtung zu verwenden.
Zum Beispiel dieDichtung für Kaulquappen mit silikabeschichtetem Keramikkernkombiniert eine Siliciumdioxid-Textiloberfläche mit einem kompressiblen Keramikfaserkern.
Für Anwendungen, die eine metallische Innenverstärkung erfordern,Hochtemperatur-Tadpole-Dichtung mit Silikagewebebezug und Inconel-Kernverwendet einen anderen technischen Ansatz: Das Silicagewebe dient der Abschirmung der exponierten thermischen Umgebung, während der Inconel-Kern für die interne metallische Stütze sorgt.
Keramische Textilabdeckungen werden für anspruchsvollere thermische Dichtungsbedingungen eingesetzt, bei denen eine Hochtemperatur-Faserkonstruktion erforderlich ist.
Auch hier gilt: Die Wahl des Kerns beeinflusst das Verhalten der fertigen Dichtung.
DerKeramikgewebebezug, Keramikkern, Dichtungbietet eine vollständig keramische Textil-/Faserkonfiguration.

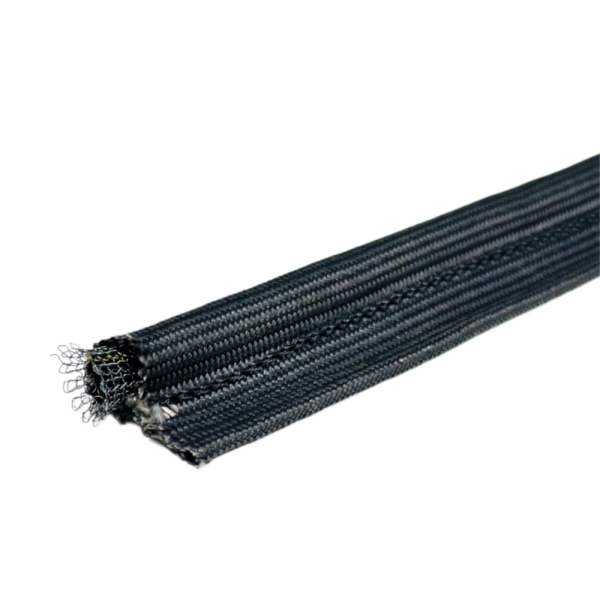

Im Gegensatz dazuKeramikgewebe-Abdeckung, Inconel-Kern, Kaulquappen-Dichtungverwendet eine metallische Verstärkung unter der Keramikabdeckung.
Wenn die Anwendung zudem erheblichem Reiben oder mechanischer Beanspruchung unterliegt, kann ein zusätzlicher Metallstrumpf eingesetzt werden.Inconel-Strumpf, Keramikgewebebezug, Keramikkern, Kaulquappendichtungist um dieses mehrschichtige Konstruktionskonzept herum konzipiert.
Durch eine Beschichtung oder Behandlung lassen sich die Oberflächeneigenschaften einer Glasfaserdichtung verändern, ohne die darunterliegende Faserfamilie zu verändern.
DerVermiculitbeschichtetes Glasfaser-Dichtungsband für Kaulquappenist für industrielle thermische Dichtungsanwendungen vorgesehen, bei denen eine behandelte Glasfaseroberfläche und eine verstärkte Kernkonstruktion erforderlich sind.
Diese Bauart ist relevant für Ofentüren, Kessel, Öfen, Brennöfen und andere thermische Verarbeitungsanlagen.
Die Silikonbeschichtung erfüllt andere Anforderungen als die Vermiculitbehandlung.
Eine silikonbeschichtete Glasfaseroberfläche kann eine glattere Außenfläche, verbesserte Handhabungseigenschaften und zusätzliche Beständigkeit gegenüber bestimmten Umwelteinflüssen bieten.
DerSilikonbeschichtete Glasfaser-Kaulquappendichtungwird daher besser als eigene Produktfamilie betrachtet und nicht als Ersatz für jede Hochtemperatur-Glasfaserdichtung.
Wenn chemische Beständigkeit, Oberflächenabweisungseigenschaften oder Prozessreinheit wichtig sind, kann PTFE-beschichtetes Glasfasergewebe in Betracht gezogen werden.
BSTFLEX stellt die herPTFE-beschichtete Glasfaserabdeckung, Glasfaserkern, Kaulquappendichtungmit einem inneren Kern aus Fiberglas.
Da PTFE eigene thermische Einschränkungen aufweist, sollte diese Konstruktion eher nach der tatsächlichen Kombination aus Temperatur und chemischer Belastung als allein nach der Temperatur ausgewählt werden.
Strahlungswärme stellt eine andere Herausforderung für die Abdichtung dar als die direkte Kontaktwärme.
Bei Geräten, die einer signifikanten Strahlungsenergie ausgesetzt sind, kann eine reflektierende Oberfläche in die Dichtungskonstruktion integriert werden.
DerDichtung aus aluminisiertem Fiberglas für Kaulquappenkombiniert ein Glasfaser-Textilsubstrat mit einer wärmereflektierenden Oberfläche für Anwendungen, bei denen die Ableitung von Strahlungswärme Teil der Abdichtungsanforderungen ist.
Basaltfasern stellen eine weitere Option für Mineralfasern zur industriellen Wärmedichtung dar.

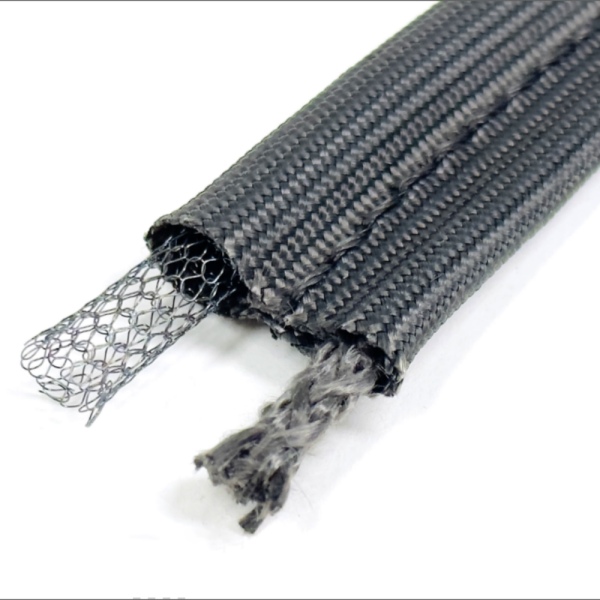

DerBasaltgewebe-Abdeckung, Drahtgeflechtkern, KaulquappendichtungDie gewebte Basalt-Ummantelung wird mit einem inneren Drahtgeflechtkern kombiniert, wodurch ein Gleichgewicht zwischen textiler Flexibilität und mechanischer Verstärkung geschaffen wird.
Bei manchen Dichtungsanwendungen wird der Abriebfestigkeit und der mechanischen Haltbarkeit mehr Bedeutung beigemessen als der Erzielung der höchstmöglichen Temperaturbeständigkeit.
Für diese Bedingungen kann ein Aramid-Textil mit einem thermischen Faserkern kombiniert werden.
DerAramid-Ummantelung, Glasfaserkern, Kaulquappen-Dichtungsbandnutzt diesen Ansatz, indem eine äußere Aramid-Hülle mit einem inneren Fiberglaskern kombiniert wird.
Bei Hochtemperaturdichtungen steht das Deckmaterial im Vordergrund, aber der Kern kann ebenso wichtig sein.
Der Kern beeinflusst, wie leicht sich der Kolben zusammendrücken lässt, wie fest er gegen die Gegenfläche drückt und wie gut sich das Profil nach dem Öffnen der Tür wieder in seine ursprüngliche Form zurückbildet.
Ein Glasfaserkern erzeugt einen weichen, nichtmetallischen Dichtungswulst. Er eignet sich besonders für Anwendungen, bei denen Flexibilität und Anpassungsfähigkeit wichtiger sind als eine metallische Verstärkung.
Die Dichte und der Aufbau des Glasfaserkerns beeinflussen die Schließkraft und das Kompressionsverhalten der fertigen Dichtung.
Keramikfasern können eingesetzt werden, wenn der Kern selbst für anspruchsvollere thermische Umgebungen geeignet sein muss.
Je nach erforderlicher Außenfläche und Gesamtdichtungskonstruktion kann es mit Keramikgewebe oder Silikagewebe kombiniert werden.

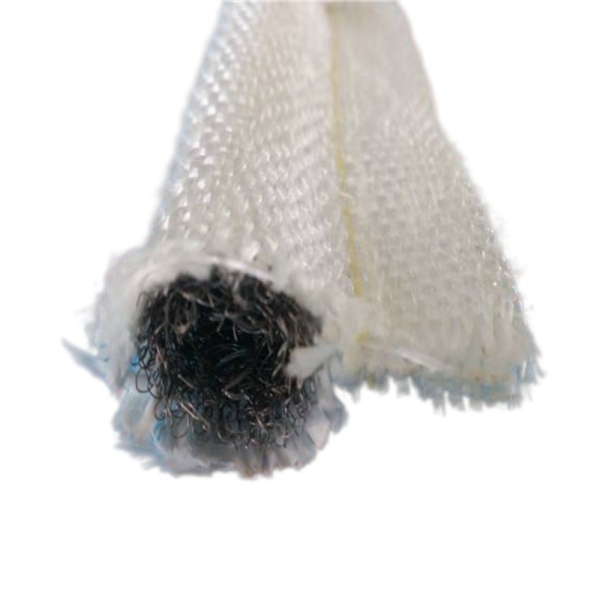

Ein Edelstahlkern sorgt für metallische Verstärkung im Kolben.
Diese Konstruktion bietet eine größere strukturelle Unterstützung und nützliche Elastizität, wenn die Dichtung wiederholten Kompressionszyklen ausgesetzt ist.
Dies gilt insbesondere für Industrietore und -paneele, die während der Produktion oder Wartung häufig geöffnet werden.
Ein hohler Metallkern sollte nicht mit einem herkömmlichen massiven oder dichtmaschigen Kern verwechselt werden.
Durch die offene Struktur im Zentrum kann der Kolben unter Druck leichter zusammenfallen. Dies reduziert die zum Schließen des Geräts erforderliche Kraft und ermöglicht der Dichtung, größere Abweichungen im Dichtungsspalt auszugleichen.
Aus diesem Grund, einHohlkern-KaulquappendichtungKann besonders nützlich sein bei großen Türen, Zugangsklappen und unebenen Passflächen.
Eine Inconel-Verstärkung kommt zum Einsatz, wenn der metallische Kern selbst einer anspruchsvolleren thermischen Umgebung ausgesetzt sein muss.
Es kann mit Abdeckungen aus Silikat oder Keramik kombiniert werden, um eine Dichtung zu erzeugen, bei der sowohl das äußere Textilgewebe als auch die innere Verstärkung für extreme Beanspruchung ausgelegt sind.
Drahtgewebekerne bieten ein sinnvolles Gleichgewicht zwischen metallischer Verstärkung und Kompressibilität.
Die Legierung des Maschengewebes, der Drahtdurchmesser, die Maschendichte und die Kerngeometrie können alle Einfluss darauf haben, wie die Glühbirne unter Last reagiert.
| Konstruktion | Primäre Charkateristisch | Typischer Auswahlgrund |
|---|---|---|
| Glasfaser + Glasfaserkern | Weiche, nichtmetallische Kompression | Allgemeine thermische Türdichtung |
| Glasfaser + Edelstahlkern | Verstärkte Wölbung | Wiederholte Kompression und mechanische Unterstützung |
| Glasfaser + hohler Edelstahlkern | Hohe Kompressibilität | Geringere Schließkraft und ungleichmäßige Spalten |
| Siliziumdioxid + Keramikkern | Hochtemperatur-Faserkonstruktion | Anspruchsvolle Wärmeanlagen |
| Siliciumdioxid + Inconel-Kern | Hochtemperatur-Abdeckung mit Metallverstärkung | Schwere thermische und mechanische Bedingungen |
| Keramik + Keramikkern | Hochtemperatur-Textil-/Fasersystem | Öfen und Brennöfen |
| Keramik + Inconel-Kern | Hochtemperatur-Ummantelung mit verstärktem Kern | Thermische Geräte, die eine metallische Stütze benötigen |
| PTFE-Glasfaser + Glasfaserkern | Beschichtete Oberfläche und weicher Kern | Chemische oder prozessspezifische Umgebungen |
| Aluminisiertes Fiberglas | Reflektierende Außenfläche | Strahlungswärmeeinwirkung |
| Basalt + Drahtgewebekern | Mineralgewebe mit Verstärkung | Thermische und mechanische Abdichtung |
| Aramid- + Glasfaserkern | Strapazierfähiges Textil mit weichem Faserkern | abriebempfindliche Anwendungen |
Einer der häufigsten Fehler beim Kauf einer Ersatzdichtung ist die Bestellung anhand des Außendurchmessers allein.
Betrachten wir drei Kaulquappendichtungen mit dem gleichen Nenndurchmesser des Kolbens:
Ihre äußeren Abmessungen mögen ähnlich erscheinen, aber die Kraft, die zum Zusammendrücken der einzelnen Glühbirnen erforderlich ist, kann erheblich unterschiedlich sein.
Dies beeinflusst den Türschließdruck, den Dichtungskontakt und das Langzeitverhalten.
Bei Sanierungsprojekten sollte daher nach Möglichkeit immer die ursprüngliche Kernkonstruktion identifiziert werden.
Das Wulst-und-Endprofil ist besonders nützlich, wenn eine komprimierbare Dichtung mechanisch an einer Tür, einem Rahmen, einer Luke oder einer Platte befestigt bleiben muss.
Typische industrielle Anwendungen sind:
Eine Industrieofentür stellt sowohl ein thermisches als auch ein mechanisches Dichtungsproblem dar.
Die Dichtung kann Tausende von Kompressionszyklen durchlaufen, während sich der Türrahmen selbst bei wechselnden Betriebstemperaturen ausdehnt und zusammenzieht.
Ein weicher Glasfaserkern kann geeignet sein, wenn geringe Schließkraft und Anpassungsfähigkeit im Vordergrund stehen. Ein Edelstahlkern bietet sich an, wenn zusätzliche mechanische Belastbarkeit erforderlich ist. Ein hohler Metallkern stellt eine weitere Option dar, wenn eine hohe Kompression notwendig ist.
Aus diesem Grund ist die Angabe „Glasfaser-Ofentürdichtung“ allein oft nicht ausreichend für einen technisch einwandfreien Austausch.
Bei Ofenanwendungen wird der Materialtemperaturbeständigkeit besondere Bedeutung beigemessen.
Je nach tatsächlicher Belastung kann Glasfaser durch mit Vermiculit behandelte Glasfaser-, Silica- oder Keramiktextilkonstruktionen ersetzt oder ergänzt werden.
Auch der innere Kern muss berücksichtigt werden. Eine hochtemperaturbeständige Außenhülle macht nicht automatisch jeden inneren Kern für dieselbe Betriebsumgebung geeignet.
Das gesamte Dichtungssystem sollte als eine vollständige Konstruktion bewertet werden.
In Brennöfen und Wärmebehandlungssystemen können erhöhte Temperaturen mit häufigen Temperaturzyklen und Dimensionsänderungen kombiniert werden.
In diesem Umfeld gewinnen Textilbeläge aus Silikat und Keramik an Bedeutung, während Optionen mit Keramikfaser- und Inconelkern die Anpassung der inneren Konstruktion an die Betriebsbedingungen ermöglichen.
Die Temperatur ist nicht der einzige Faktor, der bei der Abdichtung von Kanälen und Dämpfern zu berücksichtigen ist.
Vibrationen, Druck, Oberflächenausrichtung, Öffnungsfrequenz und die chemische Zusammensetzung des Prozessgases können ebenfalls die Materialauswahl beeinflussen.
Ein Hohlkernprofil kann dort nützlich sein, wo die Paneelausrichtung variiert, während ein verstärkter Metallkern bevorzugt werden kann, wenn die Dichtung wiederholten mechanischen Belastungen ausgesetzt ist.
Ein praxisorientierter Auswahlprozess sollte mit der Ausrüstung selbst beginnen und nicht mit dem Katalogmaterial.
Erfassen Sie die normale Dauertemperatur, die zu erwartende Spitzentemperatur und ob die Dichtung direkt heißem Gas, Strahlungswärme oder nur der Temperatur des Geräterahmens ausgesetzt ist.
Auf Öle, Chemikalien, Feuchtigkeit, Abrieb, Staub, Prozessverunreinigungen und Strahlungswärme prüfen.
Messen Sie den Spalt im geschlossenen Zustand. Überprüfen Sie nach Möglichkeit mehrere Stellen rund um die Tür, da der Spalt möglicherweise nicht gleichmäßig ist.
Der Kolben muss sich so weit zusammendrücken, dass der Kontakt aufrechterhalten wird, ohne dabei eine übermäßige Schließkraft zu erzeugen.
Wählen Sie je nach Umgebungsbedingungen Glasfaser, Siliziumdioxid, Keramik, Basalt, Aramid oder ein geeignetes beschichtetes Gewebe.
Wählen Sie je nach erforderlicher Festigkeit, Rückstellfähigkeit und Temperaturbeständigkeit einen Kern aus Fasern, Edelstahl, hohlem Edelstahl, Inconel oder einem anderen Material.
Die Breite und Dicke des Heckteils müssen mit den Halteleisten, Schrauben, Nieten, Klammern, Bolzen oder Montageschienen des Geräts kompatibel sein.
Für ein neues oder ErsatzteilKaulquappen-DichtungsbandDie Bereitstellung vollständiger Anwendungsdaten verringert das Risiko, die falsche Konstruktion auszuwählen.
Standardkatalogkombinationen sind zwar ein nützlicher Ausgangspunkt, decken aber nicht jedes industrielle Dichtungsproblem ab.
BSTFLEX kann kundenspezifische Dichtungskonstruktionen für Kaulquappen entwickeln, indem das Deckmaterial, die Beschichtung, der innere Kern, der Kolbendurchmesser, die Schwanzbreite und das fertige Profil verändert werden.
Dadurch kann der Erstausrüster oder Wartungsingenieur eine Dichtung spezifizieren, die auf die tatsächlichen Betriebsbedingungen zugeschnitten ist, anstatt eine einheitliche Standardkonstruktion zu akzeptieren.
Die technische Logik lässt sich wie folgt zusammenfassen:
Deckmaterial + Kernkonstruktion + Profilgeometrie + Anwendungsbedingungen = Fertige Tadpole-Dichtung
Das Dichtungsband „Tadpole“ ist ein flexibles Dichtungsprofil, bestehend aus einem komprimierbaren Wulst und einem flachen Befestigungsende. Der Begriff kann viele verschiedene Kombinationen aus Deckschicht und Kern beschreiben und ist nicht auf ein bestimmtes Material beschränkt.
Gängige Optionen sind Glasfaser-, Siliziumdioxid-, Keramik-, Basalt- und Aramidgewebe sowie Glasfaser mit Silikon-, PTFE-, Vermiculit- oder aluminisierten Oberflächenkonstruktionen.
Je nach Ausführung kann der Glühbirnenkern aus Glasfaser, Siliziumdioxid- oder Keramikfasern, Edelstahl-Drahtgewebe, hohlem Edelstahlgewebe, Inconelgewebe oder einem anderen technischen Kern bestehen.
Faserkerne bieten im Allgemeinen eine geringere Kompression als dichte Metallverstärkungen, wobei die tatsächliche Festigkeit von der Kerndichte und -konstruktion abhängt. Hohlmetallkerne können ebenfalls eine hohe Kompressibilität mit metallischer Elastizität aufweisen.
Ein Hohlkern ist dann sinnvoll, wenn die Glühbirne stark komprimiert werden muss, die Schließkraft des Geräts begrenzt ist oder der Dichtungsspalt um die Tür oder die Platte herum variiert.
Inconel-Kerne kommen für anspruchsvolle thermische Anwendungen zum Einsatz, bei denen die metallische Verstärkung selbst eine hohe Temperaturbeständigkeit und mechanische Stabilität erfordern muss.
Ja. Die Kombination verschiedener Materialien ist einer der Hauptvorteile der Konstruktion von speziell entwickelten Tadpole-Dichtungen. Siliziumdioxid kann mit Keramik- oder Inconel-Kernen kombiniert werden, Keramikgewebe mit Keramik- oder Metallkernen und Glasfaser mit Faser-, Edelstahl- oder Hohlmetallkernen.
Ja. Eine vorhandene Dichtung, eine Querschnittszeichnung, Fotos und Geräteabmessungen können zur Entwicklung eines OEM- oder Ersatzprofils verwendet werden.
Es gibt kein Dichtungsband, das für jeden Ofen, Brennofen oder jede Wärmedämmung optimal ist. Die richtige Lösung hängt davon ab, wie Deckel, Kern und Profil unter den tatsächlichen Betriebsbedingungen zusammenwirken.
BSTFLEX fertigt kundenspezifischeKaulquappendichtungen, Kaulquappendichtungen und Kaulquappendichtungsbänderunter Verwendung verschiedener Textilmaterialien, Beschichtungen, Faserkerne und metallischer Verstärkungsoptionen.
