Unidirektionaler Glasfaserschlauch

Axiale Glasfaserverstärkung in Schlauchform für Verbundbauteile mit geraden, konischen oder wechselnden Querschnitten.

Produktübersicht

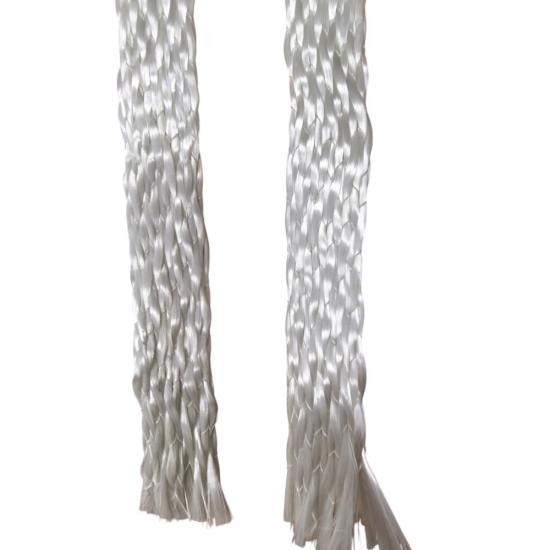

BSTFLEX unidirektionaler Glasfaser-Schlauch ist eine trockene, schlauchförmige Verstärkung, deren Hauptglasfasergarne entlang der Länge des Schlauchs verlaufen. Feine Stützgarne halten die Längsfasern in einem flexiblen Schlauch, was es Verarbeitern ermöglicht, die Verstärkung um einen Dorn oder ein bestehendes Bauteil zu legen, ohne eine flache Matte zuschneiden und zusammenfügen zu müssen. Der Schlauch ist für die Herstellung harzimprägnierter Verbundwerkstoffe vorgesehen, bei denen eine Verstärkung in Längsrichtung Teil des Laminataufbaus ist. Durchmesser, Fasergewicht, Stützgarnkonstruktion und Lieferlänge können für das Projekt spezifiziert werden.

Faserorientierung und Konstruktion

Bei einem herkömmlichen biaxial geflochtenen Schlauch kreuzen sich die Hauptgarne in einem Winkel. Bei dieser unidirektionalen Konstruktion folgen die primären Glasfasergarne der Achse des Bauteils. Kleinere Stützgarne stabilisieren den schlauchförmigen Preform während der Handhabung und des Aufbaus. Diese Anordnung ist nützlich, wenn das Laminatdesign einen wesentlichen Faseranteil in 0-Grad-Richtung erfordert.

Der installierte Durchmesser, die Abdeckung und die Faserausrichtung hängen von der spezifizierten Konstruktion und der Form des Bauteils ab. Bei einem konischen oder gekrümmten Bauteil ist eine Probe-Anpassung der beste Weg, um die Abdeckung und die erforderliche Schnittlänge vor der Produktion zu bestätigen.

Typische Anwendungen

• Längsverstärkung von Verbundrohren, Stäben und Hohlprofilen
• Verbundwerkstoff-Aufbau über konischen Wellen und geformten Dornen
• Lokale axiale Verstärkung in Sportartikeln, Industriekomponenten und kundenspezifischen Baugruppen
• Prototypen- und OEM-Produktion, bei der ein schlauchförmiger Glasfaser-Preform die Faserplatzierung vereinfacht

Die Festigkeit und die Betriebsbedingungen des fertigen Bauteils hängen vom vollständigen Laminat, dem Harzsystem, dem Aushärtungsprozess und den Validierungstests ab.

Auswahl des richtigen Schlauchs

Beginnen Sie mit dem Bauteildurchmesser an der kleinsten und größten Stelle, der Gesamtlänge und der Richtung der Lasten. Geben Sie den erforderlichen Glasfasertyp oder das Garn an, falls Ihr Design dies vorgibt. Geben Sie außerdem das angestrebte Fasergewicht oder Flächengewicht, den zulässigen Stützgarnanteil sowie das vorgesehene Harz und Fertigungsverfahren an.

Die Glasfaserschlichte muss zum gewählten Harz passen. Bestätigen Sie die Benetzung, Drapierbarkeit, Kompaktion und die Eigenschaften des ausgehärteten Laminats mit einem repräsentativen Muster. Wenn das Design eine ausgewogene Faserverteilung um den Umfang anstelle einer überwiegend axialen Verstärkung erfordert, vergleichen Sie unseren biaxial geflochtenen Glasfaserschlauch. Für eine andere Verstärkungsfaser siehe unsere kohlenstofffasergeflochtenen Schläuche.

Kundenspezifische Lieferung für die Verbundwerkstoffherstellung

BSTFLEX kann eine Zeichnung, ein Muster oder eine Faseraufbauanforderung prüfen, um eine geeignete Schlauchkonstruktion anzubieten. Besprechen Sie bei der Anfrage eines OEM-Angebots den Nenndurchmesser, die Durchmessertoleranz, das Glasgarn, die Stützgarnanordnung, das Fasergewicht, die Rollen- oder Schnittlänge, die Verpackung und das prognostizierte Volumen. Produktionsspezifikationen und Testdaten sollten für die gewählte Konstruktion vereinbart werden, bevor sie in ein Projektdatenblatt aufgenommen werden.

Häufige Fragen

Ist dies dasselbe wie ein regulärer geflochtener Glasfaserschlauch?

Nein. Das entscheidende Merkmal hier ist die Ausrichtung der verstärkenden Hauptglasfasern in Längsrichtung. Ein standardmäßiges biaxiales Geflecht hat seine Hauptfasern, die sich in Flechtwinkeln kreuzen. Die erforderliche Ausrichtung hängt von den Lasten im fertigen Bauteil ab.

Wird der Schlauch als fertiges Verbundrohr geliefert?

Nein. Es handelt sich um einen trockenen Faser-Preform zur Einarbeitung in einen Verbundwerkstoff-Aufbau. Harzauswahl, Imprägnierung und Aushärtung werden durch den Fertigungsprozess des Kunden bestimmt.

Welche Informationen werden für ein Angebot benötigt?

Senden Sie die Bauteilzeichnung oder Dornabmessungen, minimale und maximale Durchmesser, Länge, Glasfaserspezifikation falls erforderlich, angestrebtes Fasergewicht, Harzsystem, Versuchsmenge und erwarteten Jahresverbrauch.

Muster oder OEM-Angebot anfordern

Teilen Sie BSTFLEX mit, worauf der Schlauch passen muss und wie der fertige Verbundwerkstoff hergestellt wird. Wir können diese Informationen nutzen, um eine Konstruktion und ein Muster für Ihre Aufbauversuche zu besprechen.
