Flanschschutz aus Edelstahl

Edelstahl-Flanschschutz für industrielle Rohrleitungssysteme

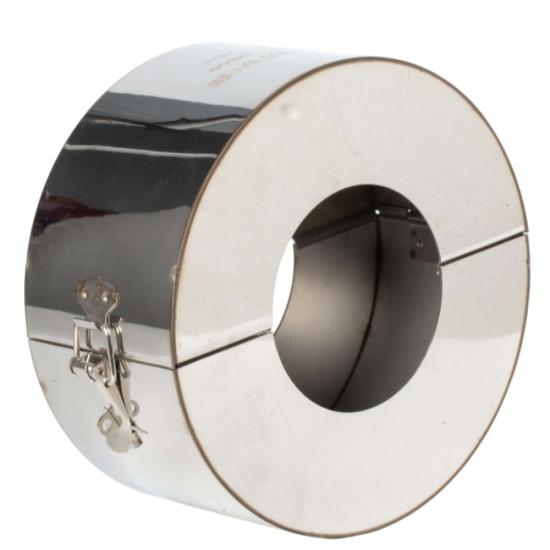

BSTFLEX Edelstahl-Flanschschutz sind abnehmbare Metallschutzabdeckungen, die so konzipiert sind, dass sie um industrielle Flanschverbindungen passen. Der Schutz verwendet einen geformten Edelstahlkörper mit ringförmigen Seitenpaneelen um die Rohröffnungen, zusammen mit einem aufklappbaren Öffnungsabschnitt und einem Edelstahl-Schnappverschluss für die Installation und den Wartungszugang.

Diese Konstruktion bietet eine breitere externe Abdeckung als ein offener Bandschutz und eignet sich für Projekte, die eine stärker umschlossene Metallabdeckung um die Flanschbaugruppe erfordern. Jeder Schutz wird entsprechend der tatsächlichen Flanschgeometrie, dem Rohrdurchmesser und dem verfügbaren Installationsraum bemessen.

Diese Produkte sind Teil der BSTFLEX Flansch- & Ventilschutzabdeckungen Produktreihe.

Vollständig abdeckende Metallkonstruktion

Der Schutzkörper umgibt die Außenseite der Flanschverbindung, während ringförmige Seitenpaneele sich nach innen um die Rohröffnungen erstrecken. Diese Geometrie hilft, sowohl den Flanschumfang als auch die Seitenbereiche der Baugruppe abzudecken.

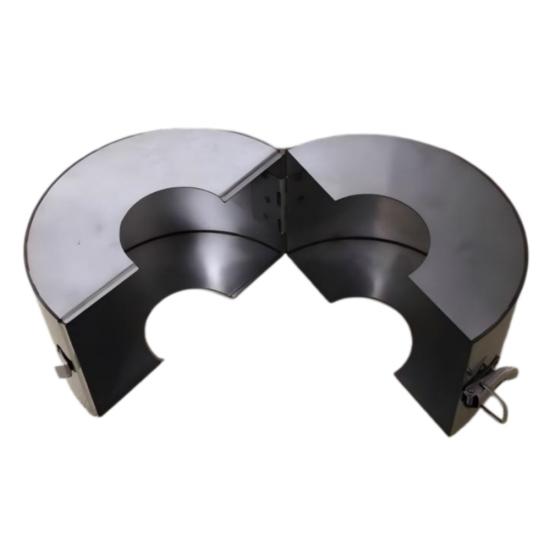

Das Produkt ist geteilt, sodass es um die installierte Verbindung herum geöffnet werden kann. Ein Scharnier auf einer Seite ermöglicht das Öffnen des Körpers, während ein Edelstahl-Schnappverschluss den Schutz nach der Positionierung sichert.

Die endgültigen Abmessungen und die Abdeckung hängen vom Flanschaußendurchmesser, der Breite der montierten Verbindung, dem Rohraußendurchmesser, dem Bolzenüberstand und dem Freiraum der umliegenden Ausrüstung ab.

Produktkonstruktion

Kundenspezifische Dimensionierung für verschiedene Flanschstandards

Flanschschutz sollte nicht allein nach der Nennweite der Rohre ausgewählt werden. Verschiedene Flanschstandards und Druckstufen können unterschiedliche Außendurchmesser, Dicken und Bolzenanordnungen aufweisen.

Geben Sie für ein Angebot den Flanschstandard, die Nennweite, die Druckstufe und die tatsächlichen Verbindungsabmessungen an. Wenn der Flansch nicht HG/T 20592 entspricht, senden Sie den geltenden ANSI, ASME, DIN, EN, JIS oder einen anderen Standard zusammen mit der entsprechenden Maßzeichnung.

Nützliche Abmessungen sind Flanschaußendurchmesser, gesamte montierte Breite, Rohraußendurchmesser, Bolzen- und Mutterüberstand sowie Einschränkungen bei der Installation in der Nähe.

Industrielle Anwendungen

Edelstahl-Flanschschutz wird in industriellen Rohrleitungsumgebungen verwendet, in denen ein dauerhafter externer Flanschschutz erforderlich ist. Typische Projektanfragen kommen aus chemischen Verarbeitungsanlagen, pharmazeutischen Einrichtungen, Energieerzeugungssystemen und anderen Prozessrohrleitungsinstallationen.

Für Dampf, geschmolzenes Salz oder andere anspruchsvolle Betriebsbedingungen geben Sie bei der Anfrage das Prozessmedium, die Betriebstemperatur und den Druck an. Die Materialauswahl und die Schutzkonstruktion müssen anhand der tatsächlichen Betriebsbedingungen überprüft werden, anstatt sie nur vom Produktnamen abzuleiten.

Unterschied zwischen Edelstahl-Flanschschutz und Bandschutz

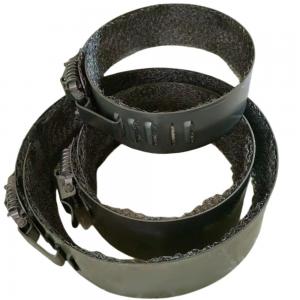

BSTFLEX liefert auch Flanschschutz aus Edelstahl in Bandbauweise. Die Bandbauweise umschließt den Flanschumfang, lässt die Seiten jedoch offener.

Das auf dieser Seite beschriebene Produkt umfasst Seitenpaneele um die Rohröffnungen und bietet daher eine geschlossenere Abdeckungsgeometrie. Diese Produkte sollten entsprechend der erforderlichen Abdeckung, dem verfügbaren Installationsraum und der Projektspezifikation ausgewählt werden.

Installation

Die Installation sollte nur durchgeführt werden, wenn sich die Rohrverbindung in einem sicheren Zustand befindet und gemäß den genehmigten Arbeitsverfahren des Standorts erfolgt.

1. Öffnen Sie den Verschluss und schwenken Sie den Schutzgehäusekörper am Scharnier auf.
2. Positionieren Sie den Schutz um die Flanschbaugruppe.
3. Überprüfen Sie den Freiraum um das Rohr, die Schrauben, die Isolierung und die umliegenden Geräte.
4. Schließen Sie das Schutzgehäuse und sichern Sie den Edelstahlverschluss.
5. Stellen Sie sicher, dass die Abdeckung korrekt positioniert ist und keine angrenzenden Geräte behindert.

Die Abdeckung sollte nicht mit Gewalt auf einen falsch dimensionierten Flansch aufgebracht werden. Überprüfen Sie bei der planmäßigen Inspektion den Körper, das Scharnier und den Verschluss vor der Wiederverwendung auf Verformung, Beschädigung oder Korrosion.

Wichtige Anwendungshinweise

Ein Flanschschutz aus Edelstahl ist eine externe Schutzabdeckung. Es handelt sich nicht um eine druckhaltende Reparaturschelle und ersetzt nicht die Flanschdichtung, die Verschraubung oder die Wartungsverfahren für Rohrleitungen.

Wenn die Anwendung spezifisch Sprühdiffusion, Nebelunterdrückung, eine interne Netzkonstruktion oder eine verifizierte Sprühschutzleistung erfordert, müssen diese Anforderungen in der Anfrage angegeben werden. Eine separate netzgefütterte Flanschschutzkonfiguration kann je nach Projektspezifikation besser geeignet sein.

Häufig gestellte Fragen

Welche Informationen werden benötigt, um einen kundenspezifischen Flanschschutz aus Edelstahl herzustellen?

Geben Sie den Flanschstandard, die Nennweite, die Druckstufe, den Flanschaußendurchmesser, die montierte Breite, den Rohraußendurchmesser und die erforderliche Menge an. Zeichnungen und Fotos werden für nicht standardmäßige Installationen empfohlen.

Können Flanschschutze aus Edelstahl für ANSI, DIN oder JIS Flansche hergestellt werden?

Ja, kundenspezifische Größen können geprüft werden, wenn der korrekte Flanschstandard und die Abmessungen bereitgestellt werden. Die Schutzabmessungen sollten anhand der tatsächlichen Verbindung oder der genehmigten Flanschzeichnung bestätigt werden.

Sind diese Schutze identisch mit Sprühschutzschilden aus Edelstahlgewebe?

Nein. Dieses Produkt definiert sich durch sein geformtes Vollabdeckungs-Metallgehäuse. Netzgefütterte Sprühschutzschilde enthalten eine zusätzliche interne Netzstruktur und sollten als separate Produktkonfiguration behandelt werden.

Sind Flanschschutze aus Edelstahl abnehmbar?

Ja. Der aufklappbare Körper und der Verschluss ermöglichen es, den Schutz während der geplanten Inspektion und Wartung zu öffnen und zu entfernen.

Kann derselbe Schutz an einem Ventil verwendet werden?

Der Ventilschutz erfordert normalerweise eine separate Betrachtung des Ventilkörpers, der Flanschverbindungen, des Griffs oder des Stellantriebs. Einzelne Flanschschutze können an Ventilanschlüssen verwendet werden, während ein vollständiger Ventilschutz ein dediziertes Design erfordert.

Angebot für einen kundenspezifischen Flanschschutz aus Edelstahl anfordern

Senden Sie BSTFLEX Ihre Flanschzeichnung, den Standard, die Größe, die Druckstufe und die gemessenen Abmessungen. Geben Sie das Prozessmedium, die Betriebstemperatur, den Druck, die erforderliche Menge sowie alle Material- oder Dokumentationsanforderungen an.

Fügen Sie bei nicht standardmäßigen Installationen Vorder- und Seitenfotos bei, die die vollständige Verbindung und die umliegenden Geräte zeigen.

Angebot für Flanschschutze aus Edelstahl anfordern oder senden Sie Ihre Zeichnungen und Spezifikationen per E-Mail an sales@pkfiresleeve.com.
