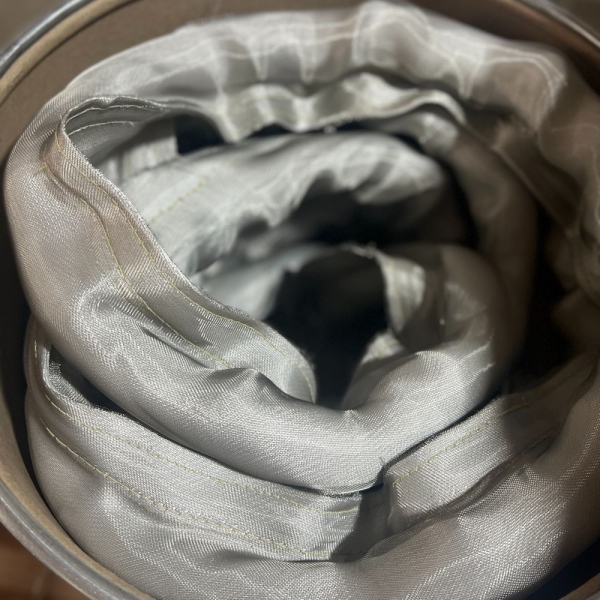

Doppelwulst-Dichtungsband: Design, Passform und Materialauswahl

Ein Doppelwulst-Tadpole-Dichtungsband hat zwei komprimierbare Dichtungswülste, die durch einen flachen Textilsteg verbunden sind. Die beiden Wülste bieten separate Kontaktpositionen innerhalb eines Profils, während der Verbindungsabschnitt deren Abstand festlegt und einen Montagebereich bieten kann, sofern die Gerätekonstruktion dies zulässt.

Diese Konstruktion ist eine Überlegung wert, wenn eine Industrietür oder ein Paneel zwei definierte Dichtungsbahnen erfordert. Es handelt sich nicht einfach um eine dickere Version einer Standard-Tadpole-Dichtung, und das Hinzufügen eines zweiten Wulstes verbessert nicht automatisch jede Verbindung. Beide Wülste benötigen geeignete Kontaktflächen, die korrekte Einbauhöhe und eine ausreichende Schließkraft.

Beginnen Sie bei OEM- und Ersatzprojekten mit dem Querschnitt der Verbindung. Sobald die Kontaktpositionen festgelegt sind, können das Abdeckgewebe, die inneren Kerne und die Befestigungsdetails passend zur tatsächlichen Installation ausgewählt werden.

Doppelwulst, Einzelwulst und Doppelfahne: Den Querschnitt lesen

Die Begriffe „Doppelwulst“ beschreiben die Anzahl der Dichtungswülste, nicht die Anzahl der Gewebelagen oder Montagefahnen. Diese Unterscheidung sollte auf der Zeichnung sichtbar sein, bevor Abmessungen oder Materialien besprochen werden.

Ein Doppelfahnenprofil bietet keinen zweiten Wulst. Ebenso bilden zwei Gewebelagen um einen Kern immer noch eine Einzelwulstdichtung. Spezifizieren Sie die Form mit einer Querschnittsskizze, anstatt sich nur auf den Produktnamen zu verlassen.

Wann ist ein Zwei-Wulst-Profil sinnvoll?

Der klarste Ausgangspunkt ist eine bestehende Gerätezeichnung, die bereits zwei Wülste spezifiziert. Ein Ersatz sollte die erforderlichen Kontaktstellen und die Montagegeometrie beibehalten, es sei denn, eine technische Überprüfung unterstützt eine Änderung.

Bei einer Neukonstruktion kann eine Doppelwulst-Tadpole-Dichtung in Betracht gezogen werden, wenn der Rahmen zwei unterstützte Dichtungsbahnen bietet und der Konstrukteur deren relative Positionen durch ein verbundenes Profil definiert haben möchte. Der Verbindungssteg stellt eine Beziehung zwischen den Wülsten her, aber das Befestigungssystem muss dennoch verhindern, dass sich die Baugruppe verschiebt.

Überprüfen Sie die verfügbare Breite sowie den geschlossenen Spalt. Ein zweiter Wulst, der außerhalb der Gegenfläche positioniert ist, kann nicht zum beabsichtigten Kontakt beitragen. Ebenso kann sich ein Wulst, der auf einer nicht unterstützten Kante aufliegt, anders verformen als einer, der auf einer durchgehenden Fläche sitzt.

Ein zweiter Wulst ist kein Ersatz für die Korrektur eines verzogenen Rahmens, eines ungeeigneten Verschlusses oder einer beschädigten Dichtungsfläche. Beheben Sie diese Bedingungen, bevor Sie eine größere oder komplexere Dichtung auswählen.

Die Zeichnung benötigt mehr als zwei Wulstdurchmesser

Eine Doppelwulst-Spezifikation sollte das unkomprimierte Profil und dessen Beziehung zur geschlossenen Verbindung zeigen. Die folgenden Abmessungen bieten einen praktischen Ausgangspunkt.

Der Abstand von Mitte zu Mitte ist nicht dasselbe wie die lichte Stegbreite. Markieren Sie beides, wenn der Einbauraum begrenzt ist. Messen Sie bei einem abgenutzten Ersatzmuster auch die Ausrüstung: Eine dauerhafte Kompression kann die ursprüngliche Wulsthöhe verdecken.

Kompression an beiden Kontaktpositionen prüfen

Eine flach aussehende Tür kann an den beiden Wulstpositionen dennoch unterschiedliche Spalte aufweisen. Eine Wulst kann den Rahmen vor der anderen berühren. Wenn die erste Wulst stark komprimiert wird, bevor die zweite Kontakt herstellt, löst ein bloßer Materialwechsel das Problem möglicherweise nicht.

Bewerten Sie die beiden Positionen separat und beurteilen Sie dann die Baugruppe gemeinsam. Notieren Sie die freien Wulsthöhen, die installierten Höhen und die verfügbare Schließkraft. Wenn die Wülste unterschiedliche Abmessungen oder Kerne haben, geben Sie diese Unterschiede explizit an.

Die Tür muss die Kraft aufbringen, die zum Komprimieren aller in Eingriff befindlichen Dichtungsabschnitte erforderlich ist. Gehen Sie nicht davon aus, dass ein Doppelwulstprofil genauso leicht schließt wie die vorherige Einwulstdichtung oder dass die erforderliche Kraft genau doppelt so hoch ist. Das Ergebnis hängt vom vollständigen Profil und der Installationsgeometrie ab.

Für ein neues Design ist eine Probebaugruppe nützlicher, als die Kompression durch Zusammendrücken eines kurzen, losen Musters zu beurteilen. Verwenden Sie die vorgesehene Befestigungsanordnung und prüfen Sie den Kontakt um Ecken herum sowie entlang gerader Abschnitte.

Material- und Kernoptionen für kundenspezifische Entwicklungen

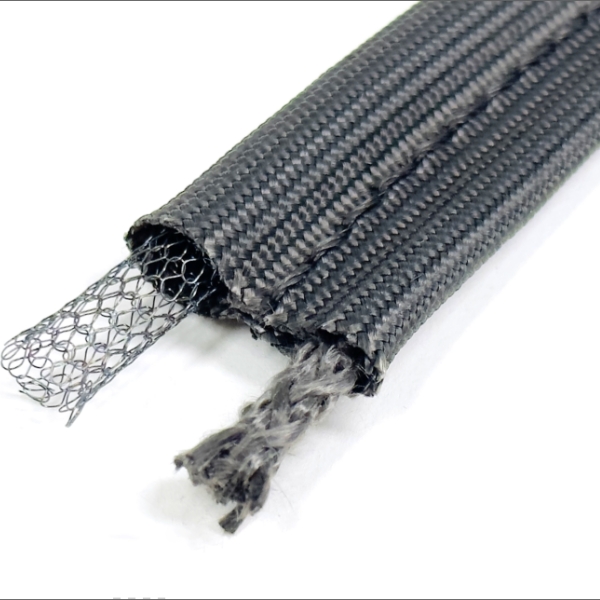

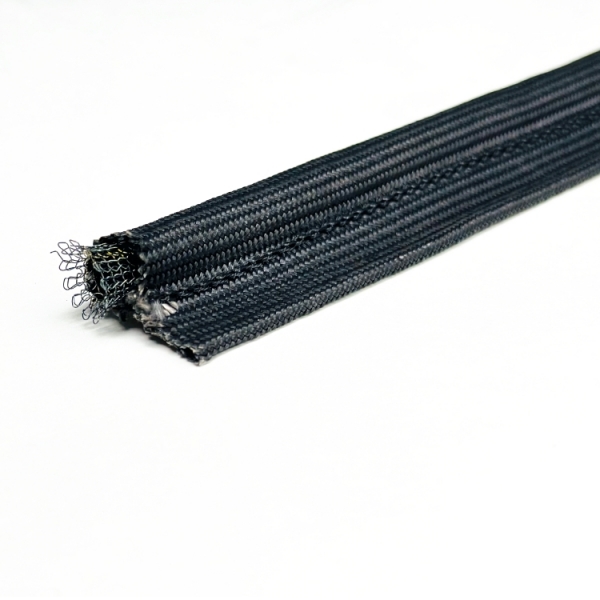

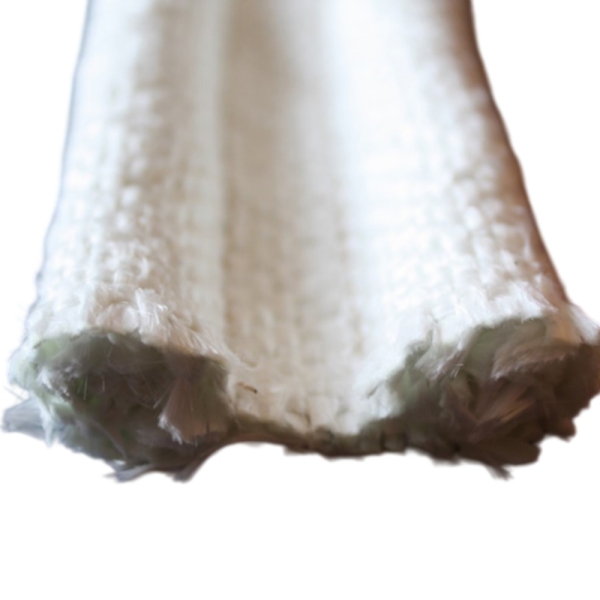

Die Doppelwulstform schreibt kein bestimmtes Material vor. Eine Doppelwulst-Kaulquappendichtung aus Glasfaserverwendet eine Glasfaser-Textilabdeckung, aber der interne Aufbau muss dennoch definiert werden. Faserkerne, verstärkte Gewebekerne und hohle Metallkerne bieten unterschiedliche Ausgangspunkte für das Design.

Die folgenden BSTFLEX-Produkte bieten bestehende Material- und Kernreferenzen. Sie werden nicht als Standard-Doppelwulstversionen präsentiert; das fertige Zwei-Wulst-Profil muss separat spezifiziert werden.

Kerndichte, Drahtkonstruktion und Abdeckungsspannung können das Kompressionsverhalten verändern. Materialnamen allein legen nicht fest, welche fertige Dichtung weicher oder langlebiger ist. Vergleichen Sie die vorgeschlagenen Baugruppen mit denselben Anforderungen der Ausrüstung.

Die Temperatur muss auch für die komplette Dichtung spezifiziert werden. Die Abdeckung, der Kern, die Nähte sowie jegliches Beschichtungs- oder Befestigungsmaterial erfordern eine Überprüfung. Zwei Wülste verdoppeln nicht die Temperaturbeständigkeit, und ein hitzebeständigerer Kern beseitigt nicht die Einschränkungen der äußeren Abdeckung.

Industrielle Anwendungen: Passen Sie das Profil an die Verbindung an

Industrieofentüren

Erwägen Sie bei einem Chargen-, Härte- oder Trocknungsofen ein Doppelwulstprofil, wenn das Türdesign zwei geeignete Kontaktbahnen bietet. Überprüfen Sie die Kapazität des Verschlusses, die Bewegung auf der Scharnierseite und den Halteraum, bevor Sie die Wulstabmessungen auswählen. Das Ziel ist ein kontrollierter Kontakt an beiden Bahnen, nicht einfach mehr Dichtungsmaterial um die Öffnung herum.

Ofenzugangstüren und beheizte Paneele

Identifizieren Sie bei Ofenzugangsöffnungen die Temperatur und Belastung an der Dichtungsstelle, anstatt die Kammertemperatur jeder Dichtungskomponente zuzuweisen. Wenn die Zeichnung zwei Wülste vorsieht, sollten die Abdeckungs- und Kernauswahl zusammen mit der Rahmengeometrie und der Öffnungshäufigkeit überprüft werden.

Kanalzugangsabdeckungen und thermische Gehäuse

Legen Sie bei abnehmbaren Abdeckungen die verfügbare Klemmlast fest und prüfen Sie, ob beide Dichtungsbahnen unterstützt werden. Definieren Sie außerdem jegliche Druckunterschiede und zulässige Leckagen. Eine Textildichtung mit zwei Wülsten ist nicht automatisch gasdicht, eine Druckbehälterdichtung oder ein unabhängig überwachtes Doppeldichtungssystem.

Ecken und Befestigung benötigen ihre eigenen Details

Zwei parallele Wulstpfade folgen unterschiedlichen Innen- und Außenlängen um eine Ecke. Ein Profil, das auf einen geraden Testabschnitt passt, kann sich stauchen, dehnen oder den Abstand verändern, wenn es um die komplette Tür herum geformt wird.

Fügen Sie Eckenradien und Verbindungspunkte in die Zeichnung ein. Wenn ein gefertigter Rahmen vorgeschlagen wird, definieren Sie, wie die Wülste und der Verbindungssteg durch jede Ecke verlaufen. Überlassen Sie die Eckenkonstruktion nicht einer Installationsannahme.

Befestigungselemente sollten den vorgesehenen Montagebereich sichern, ohne einen Wulst unbeabsichtigt zu quetschen oder dessen Bewegung zu behindern. Achten Sie auf scharfe Kanten und gleitenden Kontakt, die das Textil bei wiederholtem Öffnen beschädigen könnten.

Überprüfen Sie nach der Probeinstallation beide Kontaktbahnen und den Verbindungssteg. Ein sichtbar abgeflachter Wulst beweist nicht, dass der gesamte Umfang die erforderliche Dichtungsleistung erfüllt.

Bestellung einer kundenspezifischen Doppelwulst-Tadpole-Dichtung

BSTFLEX unterstützt die zeichnungs- und musterbasierte Dichtungsentwicklung durch seinen kundenspezifischen Tadpole-Dichtungsfertigungsservice. Senden Sie für ein Doppelwulstprojekt den Querschnitt und die Gegenverbindung zusammen, damit das Profil in seiner installierten Position überprüft werden kann.

Für ein Angebot: geben Sie beide Wulstabmessungen, den Mittenabstand, die Stegbreite und -dicke, die Gesamtlänge, Eckendetails, die Montagemethode und die Menge an. Fügen Sie Informationen zu Dauertemperatur, Spitzentemperatur und -dauer, Prozessbelastung, geschlossenen Lücken und verfügbarer Schließlast hinzu.

Für die Musterfreigabe: vereinbaren Sie vor der Produktion die Maßtoleranzen, Passformprüfungen, Kompressionsanforderungen und repräsentativen Betriebstests. Wenn die Originalmaterialien unbekannt sind, identifizieren Sie diese als unbekannt, anstatt eine angenommene Spezifikation zu ersetzen.

Fragen zu Doppelwulst-Tadpole-Dichtungsband

Ist eine Doppelwulst-Tadpole-Dichtung dasselbe wie eine Doppelschwanzdichtung?

Nein. Ein Doppelwulstprofil hat zwei Dichtungswülste. Ein Doppelschwanzprofil hat einen Wulst mit Montageschwänzen auf beiden Seiten. Die Unterscheidung sollte auf der Querschnittszeichnung dargestellt werden.

Kann eine Doppelwulstdichtung eine Einzelwulstdichtung ersetzen?

Nur nach Überprüfung der Verbindung. Der zusätzliche Wulst benötigt eine unterstützte Gegenfläche, ausreichend Platz und eine kompatible Schließlast. Es ist nicht automatisch ein direkter Ersatz.

Bedeutet „Dichtungsband“, dass das Produkt selbstklebend ist?

Nein. Der Name legt keine Kleberückseite fest. Spezifizieren Sie die Befestigungsmethode separat. Jeder zur Positionierung verwendete Klebstoff muss hinsichtlich seiner Belastung und beabsichtigten Rolle bewertet werden.

Garantiert ein zweiter Wulst eine geringere Leckage?

Nein. Beide Wülste müssen den beabsichtigten Kontakt herstellen, und die Abdeckung, Verbindungen, Ecken und Befestigung müssen zur Anwendung passen. Überprüfen Sie die Leistung anhand des vereinbarten Ausrüstungstests und nicht nur anhand der Wulstanzahl.

Besprechen Sie Ihr Doppelwulstprofil mit BSTFLEX

Entdecken Sie das BSTFLEX Tadpole-Dichtungs- und Tadpole-Dichtungssortiment für Materialoptionen und reichen Sie dann die vorgeschlagene Zwei-Wulst-Geometrie zur Überprüfung ein.

Fordern Sie ein Angebot für eine kundenspezifische Doppelwulst-Tadpole-Dichtung an.Senden Sie eine Querschnittszeichnung, Messungen der Ausrüstungslücke, Betriebsbedingungen und die erforderliche Menge, um mit der Spezifikationsprüfung zu beginnen.
