Die Fiberglass Cover Stainless Steel Hollow Core Tadpole Gasket ist ein hochkompressibles Wärmedichtungsprofil, das für industrielle Ofentüren, Ofenzugangsklappen, Kanäle, Dämpfer, thermische Gehäuse und andere Geräte entwickelt wurde, die eine flexible Abdichtung um unebene oder sich ändernde Spalten erfordern.

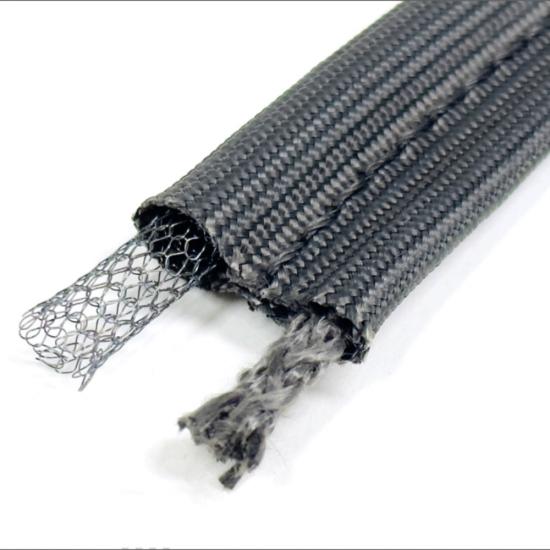

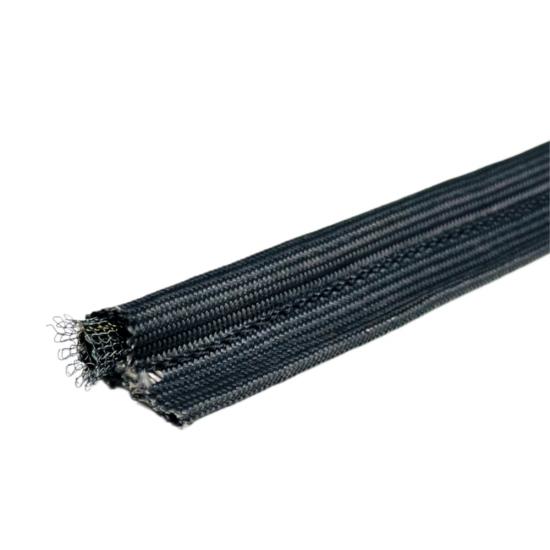

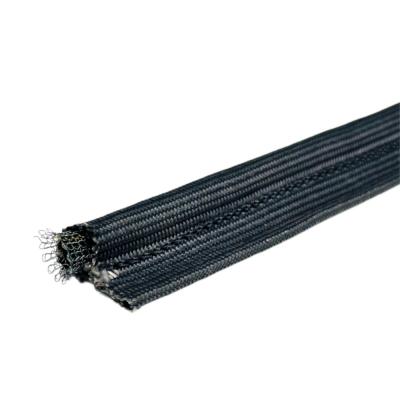

Die Dichtung besteht aus einer gewebten Glasfaser-Außenhülle und einem hohlen Edelstahlkern. Im Gegensatz zu einem massiven Netz- oder Glasfaserseilkern bietet die hohle Metallstruktur einen leichteren und komprimierbareren Kolben, der sich unter Schließdruck leicht verformen lässt und nach Entlastung seine Elastizität beibehält.
Die Konstruktion mit Wulst und Endstück trennt die Dichtungs- und Befestigungsfunktionen. Der hohle Wulst bildet die Kompressionsdichtung gegen die Gegenfläche, während das flache Fiberglas-Endstück eine praktische Fläche für die mechanische Fixierung bietet.
BSTFLEX fertigt Hohlkerndichtungen aus Glasfaser in kundenspezifischen Ausführungen mit unterschiedlichen Durchmessern, Breiten, Längen und Profilen. Die Hohlkernkonstruktion aus Edelstahl kann ebenfalls an die Kompressionsanforderungen, die Geometrie der Anlage und die Spezifikationen der Originalhersteller angepasst werden.
Bestellung (moq):
1Zahlung:
EXW, FOB, CIF, DDP, FCA, etcHafen:
Shanghai, NingboDerFiberglasabdeckung, Edelstahl-Hohlkern-Tadpole-Dichtungist ein flexibles industrielles Dichtungsprofil, das für Ofentüren, Ofenzugangsklappen, Kanäle, Dämpfer, thermische Gehäuse und andere Geräte entwickelt wurde, bei denen die Dichtung leicht komprimiert werden und sich unregelmäßigen Dichtflächen anpassen muss.
Diese Konstruktion kombiniert eine gewebte Glasfaser-Außenhülle mit einem hohlen Edelstahlkern. Der Hohlkern verleiht der Glühbirne eine höhere Kompressibilität als viele Vollkernkonstruktionen, während gleichzeitig die metallische Verstärkung im Dichtungsprofil erhalten bleibt.
Beim Schließen der Gerätetür oder -blende wird der hohle Wulst gegen die Dichtfläche gepresst und passt sich Unebenheiten im Dichtungsspalt an. Das flache Glasfaserende bleibt außerhalb der primären Kompressionszone und dient als Befestigungsfläche für die mechanische Montage.
BSTFLEX stellt herGlasfaser-Hohlkern-Kaulquappendichtungenin kundenspezifischen Kolbendurchmessern, Endstückbreiten, Längen und Profilkonfigurationen für OEM-Produktions-, Wartungs- und Austauschdichtungsprojekte.
Das charakteristische Merkmal dieser Dichtung ist ihre hohle, metallische Wölbung.
| Komponente | CoAnweisung | Funktion |
|---|---|---|
| Äußere Hülle | Gewebtes Fiberglasgewebe | Bietet die flexible äußere thermische Textilschicht |
| Innerer Kern | Edelstahl-Hohlkern | Erzeugt eine widerstandsfähige und hochgradig komprimierbare Glühbirne |
| Birne | Glasfaserummantelter Hohlmetallkern | Bildet den primären Kompressionsdichtungsbereich |
| Schwanz | Glasfasergewebe | Bietet den Montage- und Haltebereich |
Der hohle Kern verändert das mechanische Verhalten des Kaulquappenkolbens.
Anstelle eines massiven Faserseils oder eines dichten Metallgewebes verfügt die innere Edelstahlkonstruktion über einen offenen Mittelbereich. Beim Schließen des Verschlusses kann der Kolben mit vergleichsweise geringem Kraftaufwand nach innen zusammenfallen und seine Höhe verringern.
Dadurch ist die Dichtung besonders nützlich dort, wo Gerätetüren keinen hohen Schließdruck ausüben können oder wo die Dichtung relativ große Maßabweichungen ausgleichen muss.
Nach dem Entfernen der Last hilft der Edelstahlkern der Glühbirne dabei, wieder ihre ursprüngliche Form anzunehmen.
Ein Hohlkern ist nicht einfach eine leichtere Version eines Vollkerns. Er bietet ein anderes Kompressionsverhalten.
Typische Vorteile sind:
Das äußere Glasfasergewebe umschließt und schützt den hohlen Metallkern und bildet gleichzeitig das flache Befestigungsende.
Glasfasergewebe wird aufgrund seiner Kombination aus Flexibilität, Dimensionsstabilität und Beständigkeit gegenüber hohen Temperaturen häufig in der industriellen Dichtungstechnik eingesetzt.
Durch die gewebte Konstruktion passt sich die Dichtung zudem Ecken, Türrahmen und anderen Geometrien von Geräten an, ohne die Steifigkeit einer vollständig metallischen Dichtung mit sich zu bringen.
Für Betriebstemperaturen um 1000°F / 538°C werden üblicherweise vergleichbare Konstruktionen mit Glasfaserabdeckung und Edelstahl-Hohlkern spezifiziert.
Die tatsächliche Einsatztemperatur einer BSTFLEX-Dichtung hängt von der genauen Glasfaserqualität, der Edelstahlkernkonstruktion, dem Nahtmaterial, dem Kompressionszustand und der umgebenden Atmosphäre ab.
Bei Anwendungen, die nahe an der oberen thermischen Belastungsgrenze arbeiten, sollten die Dauertemperatur, die Spitzentemperatur und die Expositionsdauer vor der endgültigen Materialauswahl bestätigt werden.
Hohle und massive Metallkerne können zwar aus ähnlichen Edelstahlwerkstoffen bestehen, ihr Kompressionsverhalten ist jedoch unterschiedlich.
| Eigentum | Hohlkern aus Edelstahl | Kern aus massivem Edelstahl |
|---|---|---|
| Kompressibilität | Höher | Niedrig bis mittel |
| Schließkraft | Im Allgemeinen niedriger | Im Allgemeinen höher |
| Zwiebelfestigkeit | Weicher und besser zusammenfaltbar | Strukturierter |
| Lückenunterkunft | Sehr gut | Gut geeignet, wenn die Größe stimmt |
| Mechanische Unterstützung | Bereitgestellt durch eine hohle Metallkonstruktion | Bereitgestellt durch eine dichtere Metallstruktur |
| Typischer Auswahlgrund | Hohe Kompression bei reduzierter Schließkraft | Fester Halt und kontrollierte Kompression |
Beide Konstruktionen ermöglichen eine sanfte Kompression, verhalten sich aber unterschiedlich.
Ein Seilkern aus Fiberglas ist vollständig nichtmetallisch und seine Festigkeit wird im Wesentlichen durch die Faserdichte und die Seilkonstruktion bestimmt.
Ein Hohlkern aus Edelstahl verwendet eine Metallstruktur, die unter Druck zusammenfallen und sich nach dem Entfernen der Last wieder erholen kann.
Die hohle Edelstahlkonstruktion wird daher oft dort gewählt, wo Flexibilität in Verbindung mit metallischer Widerstandsfähigkeit erforderlich ist.
Die Wahl zwischen einem Hohlkern aus Edelstahl und einem Inconel-Kern sollte sowohl auf mechanischen als auch auf thermischen Anforderungen basieren.
Ein hohler Edelstahlkern ist besonders dann von Vorteil, wenn Kompressibilität und geringe Schließkraft Priorität haben.
Ein Inconel-Kern kann gewählt werden, wenn die metallische Verstärkung selbst stärkeren thermischen Bedingungen standhalten muss.
Kernmaterial, Kerndichte und Kerngeometrie sollten gleichermaßen bewertet werden, anstatt die Auswahl nur anhand des Legierungsnamens vorzunehmen.
Diese Konstruktion eignet sich für Anwendungen, die eine flexible und hochgradig komprimierbare Wärmedichtung erfordern.
Bei großen Backofentüren ist häufig eine Dichtung erforderlich, die Abweichungen in der Türausrichtung und der Ebenheit des Rahmens ausgleichen kann.
AHohlkern-Ofentürdichtungkann sich beim Schließen der Tür deutlich zusammendrücken, wodurch der Kontakt rundum aufrechterhalten wird, ohne dass übermäßige Schließkraft erforderlich ist.
Diese Eigenschaft kann besonders bei großen Türen, abnehmbaren Abdeckungen und Geräten, die wiederholten Temperaturwechseln ausgesetzt sind, von Vorteil sein.
Tadpole-Dichtungen werden auch um Kanäle, Dämpfer und Plattenverbindungen herum eingesetzt, wo die Kontaktflächen möglicherweise nicht perfekt gleichmäßig bleiben.
Der hohle Kolben kann sich kleinen Dimensionsänderungen anpassen, während der Befestigungsschwanz die Dichtung sicher an der Gerätestruktur fixiert.
Bei Anwendungen mit Luftkanälen sollten die tatsächliche Gastemperatur, der Druck, die Vibrationen und die chemische Umgebung überprüft werden, bevor die endgültige Konstruktion ausgewählt wird.
Einer der Hauptgründe für die Wahl einer hohlen Glühbirne ist ihre Fähigkeit, sich an eine unregelmäßige Verbindungsfläche anzupassen.
Wenn ein Abschnitt des Dichtungsspalts kleiner ist als ein anderer, kann sich der Dichtungsring entlang der Dichtungslänge unterschiedlich stark zusammendrücken.
Dies trägt dazu bei, einen kontinuierlichen Dichtungskontakt auch dann aufrechtzuerhalten, wenn die Geräteoberflächen nicht vollkommen eben oder maßlich einheitlich sind.
Die innere Metallstruktur kann je nach den erforderlichen Kompressionseigenschaften auf unterschiedliche Weise gestaltet werden.
Je nach Anwendungsfall können hohle Edelstahlkerne mit unterschiedlichen Maschenweiten oder verstärkten Konstruktionen hergestellt werden, um Folgendes zu verändern:
BSTFLEX kann die Kernkonstruktion anhand der Geräteabmessungen, des Dichtungsdrucks und der Kundenanforderungen bewerten.
Die korrekte Dimensionierung ist für eine Hohlkern-Tadpole-Dichtung von entscheidender Bedeutung.
Die Glühbirne sollte groß genug sein, um einen dichten Kontakt zu gewährleisten, aber nicht übermäßig zusammengedrückt werden, wenn die Tür oder die Platte ihre geschlossene Position erreicht.
BSTFLEX kann Folgendes anpassen:
| Produkttyp | Fiberglas HoLow-Core-Kaulquappendichtung |
|---|---|
| Äußere Hülle | Gewebtes Fiberglasgewebe |
| Kern | Edelstahl-Hohlkern |
| Typische Edelstahlvariante | Edelstahl 304 |
| Profil | Komprimierbarer Ballon mit flachem Ende |
| Glühbirnendurchmesser | Brauch |
| Schwanzbreite | Brauch |
| Länge | Brauch |
| Temperaturbeständigkeit | Abhängig von der Glasfaserqualität, dem Kernaufbau und den Anwendungsbedingungen |
| Kundenspezifische Kernkonstruktion | Verfügbar |
| OEM-Fertigung | Erhältlich nach Zeichnung oder Muster |
Eine Hohlkernkonstruktion sollte in Betracht gezogen werden, wenn die Anwendung eine oder mehrere der folgenden Anforderungen stellt:
BSTFLEX kann sowohl neue OEM-Profile als auch Ersatzdichtungen für bestehende Öfen, Heizkessel, Kanäle und andere thermische Geräte herstellen.
Für Ersatzprojekte ist Folgendes bereitzustellen:
Eine physische Dichtungsprobe kann auch verwendet werden, wenn die ursprünglichen Abmessungen oder die Kernkonstruktion unbekannt sind.
Eine Hohlkern-Tadpole-Dichtung ist ein Dichtungsprofil mit Wulst und Schwanz, dessen Wulst einen offenen Innenkern enthält. Bei diesem Produkt besteht der Kern aus Edelstahl und die Außenhülle aus gewebtem Glasfasergewebe.
Der Hauptvorteil liegt in der erhöhten Kompressibilität. Die Hohlstruktur kann unter Schließdruck leichter zusammenfallen, wodurch die Dichtung Dichtungsspalten ausgleichen kann, ohne dass die gleiche Kraft wie bei vielen dichteren Kernkonstruktionen erforderlich ist.
Ja. Diese Konstruktion verwendet einen Hohlkern aus Edelstahl. Edelstahl 304 ist eine gängige Option, alternative Metallkernkonstruktionen können jedoch für spezifische Anwendungen geprüft werden.
Im Allgemeinen ja. Ein Hohlkern ist so konstruiert, dass er unter Druck leichter zusammenfällt, während ein massiver Netzkern eine festere und strukturiertere Kugelform ergibt.
Typische Anwendungsgebiete sind Industrieofentüren, Ofentüren, Kanäle, Dämpfer, Abdeckungen, Zugangsklappen und thermische Gehäuse.
Ja. Der Durchmesser der Glühbirne, die Konstruktion des Metallkerns und die Maschenweite können angepasst werden, um unterschiedliche Kompressionseigenschaften zu erzielen.
Ja. Zur Entwicklung von Ersatzdichtungsprofilen können Zeichnungen, Fotografien, Maße oder physische Muster verwendet werden.
BSTFLEX stellt herGlasfaserabdeckung, Edelstahl-Hohlkerndichtungenfür Öfen, Brennöfen, Kanäle, Dämpfer, Wärmegehäuse und industrielle OEM-Ausrüstung.
Für ein Angebot benötigen wir den Kolbendurchmesser, die Gehäusebreite, die Gesamtprofilabmessungen, die benötigte Länge, die Betriebstemperatur, den Dichtungsspalt und die gewünschte Menge. Vorhandene Muster oder technische Zeichnungen können ebenfalls für kundenspezifische Entwicklungen verwendet werden.
Weitere InformationenKaulquappendichtungen und Hochtemperatur-Kaulquappendichtungenmit Glasfaser-, Siliziumdioxid-, Keramik-, beschichteten Textil-, Faserkern- und Metallkernkonstruktionen.
