Wickelbare Nylon-Schlauchhüllen für den nachträglichen Schutz von Hydraulikschläuchen

Ein Hydraulikschlauch ist bereits angeschlossen, durch die Maschine verlegt und in Position gehalten. Die nächste Wartungsprüfung identifiziert einen Abschnitt, der zusätzlichen Abriebschutz benötigt. Das Aufschieben einer rohrförmigen Hülle über diese Baugruppe erfordert möglicherweise einen Zugang, den die Installation nicht bietet.

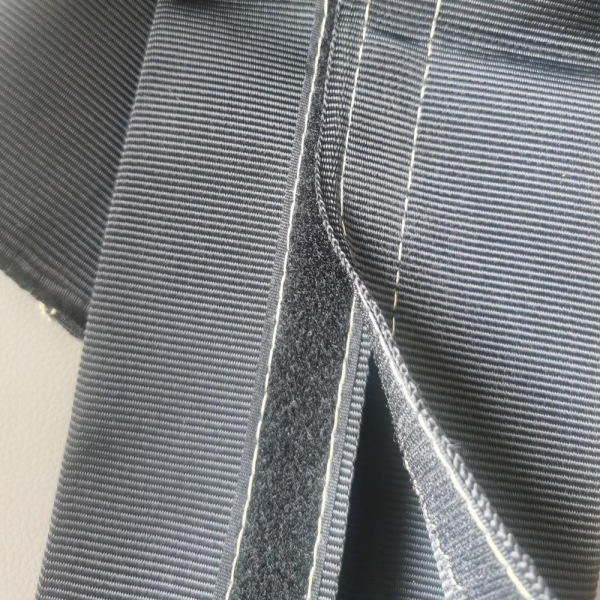

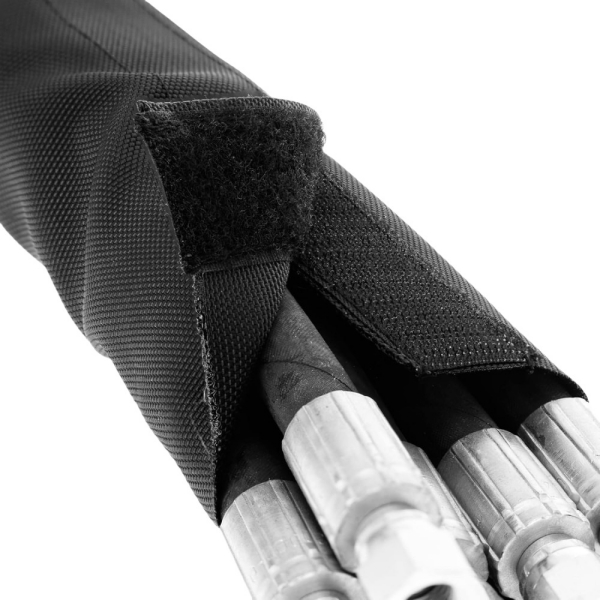

Eine wickelbare Nylon-Schlauchhülle ist eine abnehmbare Textilabdeckung, die sich entlang ihrer Länge öffnen und um einen zugänglichen Schlauch oder ein Schlauchbündel schließen lässt.Ihr Klettverschluss ermöglicht das Hinzufügen von externem Schutz, ohne die Hülle über die Endarmaturen schieben zu müssen. Bei Nachrüstarbeiten stellt sich nicht einfach nur die Frage, welches Nylongewebe verwendet werden soll. Es geht darum, ob die fertige Wicklung den Verschleißbereich abdecken, korrekt schließen und für Inspektionen zugänglich bleiben kann.

Die BSTFLEX Ballistic Nylon Hose Wrap Sleeve kombiniert Nylongewebe mit einem Klettverschluss für abriebfokussierten Schlauchschutz. Dieser Leitfaden erklärt, was bei der Ergänzung dieser Schutzart an einer bestehenden Hydraulikinstallation zu spezifizieren ist.

Wann eine wickelbare Hülle sinnvoll ist

Erwägen Sie eine wickelbare Konstruktion, wenn die Schlauchanschlüsse verbunden sind, der Zugang hinter den Armaturen eingeschränkt ist oder der geschützte Abschnitt während der planmäßigen Wartung geöffnet werden muss. Sie kann auch nützlich sein, wenn nur ein lokaler Abschnitt eine Abdeckung benötigt und nicht die gesamte Baugruppenlänge.

Eine rohrförmige Nylon-Schlauchhülle bleibt eine Option, wo ein geeigneter Zugang zu den Enden besteht, auch während der Montage. Der praktische Unterschied liegt im Installationsweg: Eine rohrförmige Hülle muss über alles geschoben werden, was auf ihrem Weg liegt, während eine wickelbare Hülle um die Außenseite des gewählten Abschnitts herumgelegt wird.

Keine der beiden Konstruktionen korrigiert eine schlechte Schlauchführung. Bevor Sie eine Abdeckung hinzufügen, stellen Sie fest, ob der Kontakt von einem benachbarten Schlauch, einer Halterung, einer rauen Kante oder einer nicht unterstützten Spannweite herrührt. Korrigieren Sie zuerst schädliche Verlege- und Stützbedingungen. Verwenden Sie die Hülle als zusätzliche Abriebschicht, nicht als Ersatz für eine ordnungsgemäße Schlauchinstallation.

Nachrüstung bedeutet nicht die Installation an einem unter Druck stehenden System. Befolgen Sie vor dem Messen, Anpassen oder Öffnen einer Hülle das Abschalt-, Isolations- und Druckentlastungsverfahren des Geräteherstellers, einschließlich der Kontrolle gespeicherter Energie.

Bestellen Sie nach der fertigen Passform, nicht nach einer mehrdeutigen Breite

Notieren Sie für einen einzelnen Schlauch den tatsächlichen Außendurchmesser. Eine Nennweite oder Dash-Größe beschreibt nicht die Außenfläche, die die Wicklung abdecken muss. Messen Sie bei einem Bündel dessen gesamtes Außenprofil in der zugelassenen Verlegeanordnung, anstatt die Nennweiten der einzelnen Schläuche zu addieren.

Zum Beispiel hat ein runder Schlauch mit 40 mm Außendurchmesser einen Umfang von etwa 126 mm. Das ist ein geometrisches Beispiel, keine empfohlene Hüllenbreite oder eine BSTFLEX-Lagergröße. Die fertige Wicklung muss auch ihr Verschlusslayout, die Kantenkonstruktion und die erforderliche Passformzugabe berücksichtigen.

Die folgenden Abmessungen sollten separat auf einer Zeichnung oder einem Angebot angegeben werden:

Verwenden Sie nicht die offene Breite einer Wicklung, als wäre sie die flachgelegte Breite einer geschlossenen rohrförmigen Hülle. Es handelt sich um unterschiedliche Konstruktionen. Bitten Sie den Lieferanten, den fertigen Passformbereich für das vorgeschlagene Design zu bestätigen, insbesondere beim Austausch einer Hülle aus einer anderen Quelle.

Der Verschluss ist Teil der Schutzbaugruppe

Eine Klett-Schlauchhülle benötigt mehr als nur genug Gewebe, um um den Schlauch herumzureichen. Beide Seiten des Verschlusses müssen entlang der vorgesehenen Länge korrekt ineinandergreifen. Wenn sie sich an einer stationären Baugruppe kaum berühren, sollte die Passform vor der Genehmigung überprüft werden.

Überprüfen Sie während der Musterbewertung den Verschluss an Biegungen, in der Nähe von Abzweigungen und bei Änderungen der Bündelform. Achten Sie auf lokale Lücken, Falten, freiliegende Hakenstreifen oder Abschnitte, die unter Spannung zusammengezogen werden müssen. Vermeiden Sie übermäßige Straffheit, um mehrere Schläuche zu einem ordentlicher aussehenden Bündel zusammenzuhalten.

Positionieren Sie den Verschluss dort, wo es die Installation zulässt, weg von der Hauptreibungsfläche und halten Sie ihn gleichzeitig für Wartungsarbeiten zugänglich. Bestätigen Sie diese Ausrichtung durch die beabsichtigte Bewegung unter Verwendung des sicheren Inspektionsverfahrens des Geräteherstellers. Eine Position, die im Ruhezustand geeignet erscheint, bleibt möglicherweise nicht über den gesamten Betriebsbereich frei.

Halten Sie die Befestigungsflächen frei von Schmutz und überprüfen Sie diese, wenn die Wicklung geöffnet wird. Gehen Sie nicht davon aus, dass jeder sichtbar geschlossene Abschnitt einen ausreichenden Eingriff aufweist. Wenn der Verschluss nicht mehr wie vorgesehen hält, untersuchen Sie Verschmutzung, Verschleiß und Dimensionierung, anstatt zusätzliche externe Kabelbinder als automatische Reparatur zu betrachten.

Schützen Sie ein Schlauchbündel, ohne dessen Verlegung zu ändern

Mehrere Schläuche können sich eine Route teilen, ohne sich exakt gleich zu bewegen. Bevor Sie eine gemeinsame Hülle spezifizieren, lassen Sie vom verantwortlichen Ingenieur bestätigen, dass die vorgeschlagene Gruppierung für deren Bewegungs-, Temperatur- und Serviceanforderungen geeignet ist.

Eine gemeinsame Außenwicklung platziert keine Schutzschicht zwischen jedem Schlauch darin. Wenn Schlauch-zu-Schlauch-Kontakt innerhalb des Bündels die Verschleißquelle ist, gehen Sie bei der Verlegungsprüfung auf interne Trennung oder individuellen Schutz ein.

Senden Sie für ein unregelmäßiges Bündel eine Querschnittsskizze und ein Installationsfoto. Markieren Sie Abzweigpunkte und die Positionen vorhandener Klemmen. Wo sich das Bündel trennt oder die Größe wesentlich ändert, bewerten Sie separate Hüllenabschnitte, anstatt eine durchgehende Wicklung zu erzwingen, die jeden Teil der Route abdeckt.

Ein abnehmbarer Hydraulikschlauchschutz sollte den Zugang zu der Baugruppe, die er schützt, erhalten. Entscheiden Sie, wo er geöffnet werden kann, welche Markierungen zugänglich bleiben müssen und ob ein Wartungstechniker den Verschluss nach der Inspektion korrekt wieder schließen kann.

Was bei der ersten installierten Probe zu prüfen ist

Bewerten Sie die Umhüllung an einer repräsentativen Baugruppe, nicht nur an einem geraden Schlauchmuster auf einer Werkbank. Der Versuch sollte die vorgesehenen Klemmpositionen, beengten Platzverhältnisse, Biegungen und den Wartungszugang umfassen.

Vor der Montage: Überprüfen Sie den Schlauch und korrigieren Sie inakzeptablen Verschleiß, Leckagen oder Verlegungsfehler gemäß den Verfahren des Geräteherstellers. Eine neue Abdeckung darf nicht dazu verwendet werden, einen beschädigten Schlauch zu verbergen.

Nach der Installation der Umhüllung: Überprüfen Sie die Abdeckung, den Verschluss, den Freiraum und den Zugang. Bestätigen Sie, dass die Schutzhülle keine engere Biegung erzwingt, nicht an einem Anschluss zieht, eine Klemme behindert oder ein anderes bewegliches Bauteil blockiert. Verwenden Sie nur die vereinbarte Endbefestigung; die Umhüllung ist keine strukturelle Schlauchstütze oder Hebegurt.

Nach dem genehmigten Versuch: Untersuchen Sie das Teil auf Verrutschen, Öffnen des Verschlusses und konzentrierten Verschleiß. Protokollieren Sie, wo Kontakt auftritt und ob der geschützte Bereich abgedeckt bleibt. Wählen Sie die Inspektionsintervalle basierend auf den Risiko- und Wartungsanforderungen der Anwendung, anstatt von einem universellen Austauschzeitraum für die Schutzhülle auszugehen.

Definieren Sie die Nylonkonstruktion und ihre Grenzen

Die Bezeichnung ballistischer Nylon-Schlauchschutz definiert für sich allein weder Garnstärke, Stoffgewicht, Beschichtung, Faden, Verschlussleistung noch Betriebstemperatur. Vereinbaren Sie bei Nachbestellungen die Konstruktion und die Fertigmaße, anstatt sich nur auf den Produktnamen zu verlassen.

Wenn Sie Muster vergleichen, fordern Sie relevante Informationen zum Abrieb an und untersuchen Sie Flexibilität, Kantenverarbeitung und Verschlussbefestigung. Vergleichen Sie Testergebnisse nur, wenn Methode, Belastung, Kontaktfläche und Endpunkt vergleichbar sind. Ein Ergebnis von einem Gewebe oder einer kompletten Schutzhülle darf nicht auf eine andere Konstruktion übertragen werden.

Geben Sie die erwartete Temperatur und jeglichen Kontakt mit Hydraulikflüssigkeit, Reinigungsmitteln oder Witterungseinflüssen an. Die Eignung muss für die fertige Baugruppe geprüft werden, einschließlich Beschichtung, Nähten und Befestigungselementen. Ein Nylon-Abriebschutz sollte nicht als Brandschutzhülle behandelt werden, nur weil er an einem Hydraulikschlauch verwendet wird.

Ebenso unterscheidet sich Abriebschutz von Hydraulik-Berstschutz oder Schutz vor Nadelloch-Leckagen. Diese Aufgaben erfordern anwendungsspezifische Nachweise für das Schutzsystem. Der Begriff ballistisches Nylon ist kein Nachweis für persönlichen ballistischen Schutz, und eine Umhüllung ist keine druckfeste Reparatur für eine undichte Leitung.

Machen Sie aus dem genehmigten Muster eine wiederholbare OEM-Spezifikation

Ein erfolgreiches Nachrüstmuster ist ein Ausgangspunkt für die wiederholte Lieferung. Protokollieren Sie die fertige Breite, die effektive geschlossene Größe, die Verschlussanordnung, die geschützte Länge, die Kantenverarbeitung und jede vereinbarte Kennzeichnung. Bewahren Sie diese Details zusammen mit der genehmigten Zeichnung oder dem Referenzmuster auf.

Unterscheiden Sie bei der Flottenwartung oder Geräteproduktion die erforderlichen Konfigurationen anhand der Teilenummer oder eines anderen vereinbarten Identifikators. Geben Sie an, ob das Material für den Zuschnitt vor Ort oder als Fertiglängen geliefert wird, und bestätigen Sie die Methode für Zuschnitt und Kantenverarbeitung. Farbe, Kennzeichnung, Verpackung, Mindestbestellmenge und Lieferzeit sollten für die gewählte Konstruktion vereinbart werden.

BSTFLEX unterstützt die Anwendungsprüfung und Musterentwicklung durch seine OEM- und kundenspezifischen Fertigungsdienstleistungen. Geben Sie für eine Anfrage zu einem kundenspezifischen Nylon-Schlauchschutz sowohl die erforderlichen Abdeckungsmaße als auch die Installationsbedingungen an, damit der Vorschlag anhand der tatsächlichen Baugruppe bewertet werden kann.

Fragen, die Käufer zu Nylon-Nachrüst-Schlauchschutz stellen

Kann die Schutzhülle installiert werden, ohne den Schlauch zu trennen?

Ein Wickeldesign kann um einen zugänglichen Schlauchabschnitt gelegt werden, ohne über dessen Anschlüsse geführt werden zu müssen. Es muss jedoch genügend Platz vorhanden sein, um das Gewebe zu positionieren und den Verschluss zu schließen. Die Anforderungen an Isolierung und Druckentlastung bleiben unverändert.

Bietet eine größere Umhüllung immer eine bessere Passform?

Nein. Wählen Sie innerhalb des vom Lieferanten empfohlenen Bereichs für die geschlossene Größe. Eine zu große Umhüllung kann überschüssiges Material hinterlassen, während eine zu kleine die spezifizierte Verschlussbetätigung verhindern kann. Bestätigen Sie die Passform am tatsächlichen Schlauch oder Bündel.

Kann die Umhüllung nach der Inspektion geöffnet und wiederverwendet werden?

Die Klettverschlusskonstruktion ermöglicht ein erneutes Öffnen. Nehmen Sie sie nur dann wieder in Betrieb, wenn Gewebe, Kanten, Nähte und Verschluss weiterhin geeignet sind und die genehmigte Passform wiederhergestellt werden kann. Wiederverwendbarkeit ist keine Garantie für eine unbegrenzte Lebensdauer.

Fordern Sie ein Angebot für einen Nylon-Schlauchschutz zum Wickeln an

Für eine Anfrage zum BSTFLEX Ballistic Nylon Hose Wrap Sleeve, senden Sie den Außendurchmesser des Schlauchs oder das Bündelprofil, die Abdeckungslänge, ein Foto der Verlegung, den Ort des Abriebs, die Betriebstemperatur und die erwartete Flüssigkeitsexposition. Geben Sie Musterstückzahl, Produktionsmenge, Kennzeichnung, Verpackung und Lieferanforderungen an.

Kontaktieren Sie BSTFLEX mit Ihrer Zeichnung oder Ihren Installationsanforderungen. Für Anwendungen, die unterschiedliche Schutzbedürfnisse an einer Maschine erfordern, verwenden Sie die Seite zur Auswahl von Hydraulikschlauchschutz um die relevanten Produktkonstruktionen zu vergleichen.
