Unidirektionaler Kohlenstofffaserschlauch

Longitudinale Kohlefaserverstärkung in einer flexiblen, schlauchförmigen Vorform für Verbundwerkstoff-Wellen, Rohre und Formteile.

Produktübersicht

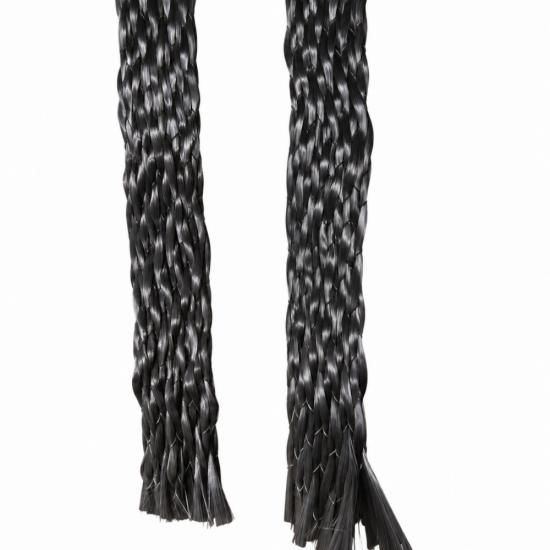

Der BSTFLEX unidirektionale Kohlefaserschlauch positioniert die Hauptkohlefasergarne entlang der Länge einer schlauchförmigen Vorform. Feinere Stützgarne erhalten die Form des Schlauchs, während er über einen Dorn oder ein Bauteil gezogen wird. Die Konstruktion ermöglicht es Verarbeitern, axiale Verstärkungen um ein Rohr oder einen sich ändernden Querschnitt anzuordnen, ohne ein flaches Gewebe zu einem Rohr formen zu müssen. Er wird als trockenes Textil-Verstärkungsmaterial für das Composite-Layup geliefert; die fertigen Eigenschaften hängen vom vollständigen Laminat und dem Herstellungsprozess ab.

Ausgelegt auf die Belastungsrichtung

Für ein Bauteil, das durchgehende Kohlefasern von Ende zu Ende erfordert, bietet ein unidirektionaler Schlauch eine schlauchförmige Möglichkeit, die Hauptgarne in der 0-Grad- oder axialen Richtung zu platzieren. Die Stützgarne stabilisieren das Textil, sollten jedoch nicht als Ersatz für eine konstruktive Umfangs- oder Torsionsverstärkungsschicht betrachtet werden.

Ein Laminat kann axiale Verstärkungen mit anderen Faserorientierungen kombinieren, wenn die Belastung dies erfordert. Der Schlauch sollte basierend auf der tatsächlichen Bauteilgeometrie, dem Lastfall, dem Harz und dem Aushärtungszyklus ausgewählt werden. Die endgültige Festigkeit oder Steifigkeit kann nicht allein anhand des trockenen Schlauchs spezifiziert werden.

Passform bei geraden und geformten Bauteilen

Die schlauchförmige Form kann bei geraden Abschnitten, Verjüngungen und Übergängen zur Probe angepasst werden. Ein nominaler Schlauchdurchmesser allein bestimmt nicht die installierte Passform: Die Konstruktion der Stützgarne, die Dornform und die Platzierungsspannung spielen ebenfalls eine Rolle. Senden Sie für Bauteile mit mehreren Durchmessern eine Zeichnung, die den kleinsten und größten Abschnitt sowie die Länge jedes Übergangs zeigt. Ein physischer Passformtest kann die Abdeckung und Schnittlänge vor einer OEM-Bestellung bestätigen.

Einsatzmöglichkeiten

• Axiale Verstärkung in Verbundrohren, Wellen und Hohlprofilen
• Layup über konischen Dornen oder Bauteilen mit sich ändernden Querschnitten
• Lokale Längsverstärkung in industriellen und sportlichen Ausrüstungskomponenten
• Prototypen- und Serienfertigung von Verbundwerkstoff-Baugruppen, die eine schlauchförmige Vorform erfordern

Spezifikationsinformationen

Für ein nützliches Angebot geben Sie bitte die Kohlefaser-Garnqualität oder die Tow-Größe an, falls diese durch Ihr Design vorgegeben ist, sowie nominale und installierte Durchmesser, das erforderliche Fasergewicht, Anforderungen an die Stützgarne, Rollen- oder Schnittlänge und die gewünschte Verpackung. Teilen Sie uns mit, ob der Schlauch über einen blanken Dorn oder eine andere Verstärkungsschicht gelegt wird, und identifizieren Sie das beabsichtigte Harzsystem.

BSTFLEX kann eine kundenspezifische Konstruktion oder ein Muster gemäß diesen Anforderungen besprechen. Garnqualität, Durchmesserbereich, Gewicht, Dehnung und mechanische Werte sollten nach Bestätigung für die gewählte Produktvariante dokumentiert werden; Werte von einem anderen Lieferanten oder ein biaxiales Geflecht definieren diesen Schlauch nicht.

Wählen Sie die Faserarchitektur, die zum Bauteil passt

Die Tabelle identifiziert die Faserplatzierung. Der Laminatkonstrukteur muss das vollständige Layup bestimmen und das ausgehärtete Bauteil für seinen beabsichtigten Einsatz überprüfen.

Fragen von Composite-Einkäufern

Ist dies ein fertiges Kohlefaserrohr?

Nein. Dieses Produkt ist ein trockener Kohlefaserschlauch für die anschließende Verbundwerkstoffverarbeitung. Er erfordert ein geeignetes Harzsystem sowie ein validiertes Layup und Aushärtungsverfahren.

Kann er ein biaxiales Kohlefasergeflecht ersetzen?

Das hängt von den Belastungen ab. Die beiden Konstruktionen platzieren ihre Hauptfasern in unterschiedlichen Richtungen. Ein Design, das eine Umfangs- oder Torsionsverstärkung benötigt, erfordert möglicherweise zusätzliche Lagen.

Was sollte ich für ein kundenspezifisches Muster senden?

Senden Sie eine Zeichnung oder ein Muster, das vollständige Durchmesserprofil, die fertige Länge, die Anforderung an das Kohlefaser-Garn, das Ziel-Fasergewicht, den Harzprozess und die Testmenge. Geben Sie den Jahresbedarf an, wenn Sie ein OEM-Lieferangebot benötigen.

Besprechen Sie eine OEM-Schlauchkonstruktion

Teilen Sie die Bauteilgeometrie und die erforderliche Faserrichtung mit BSTFLEX. Wir werden die Schlauchkonstruktion und die Musteranforderungen prüfen, bevor wir ein Angebot für die Serienlieferung erstellen.
