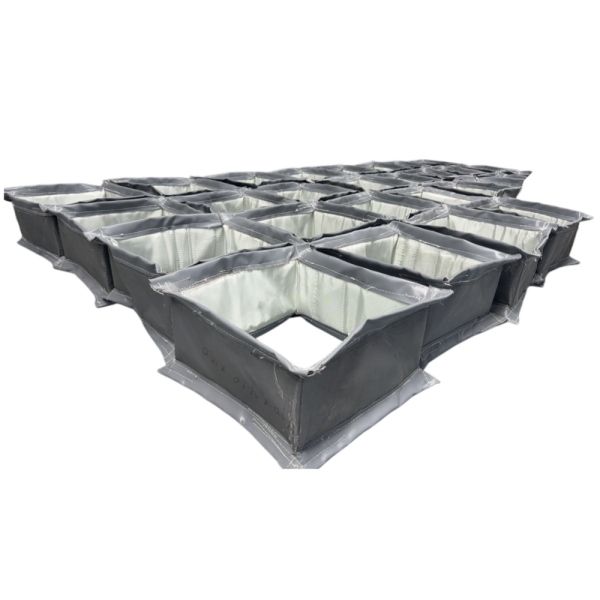

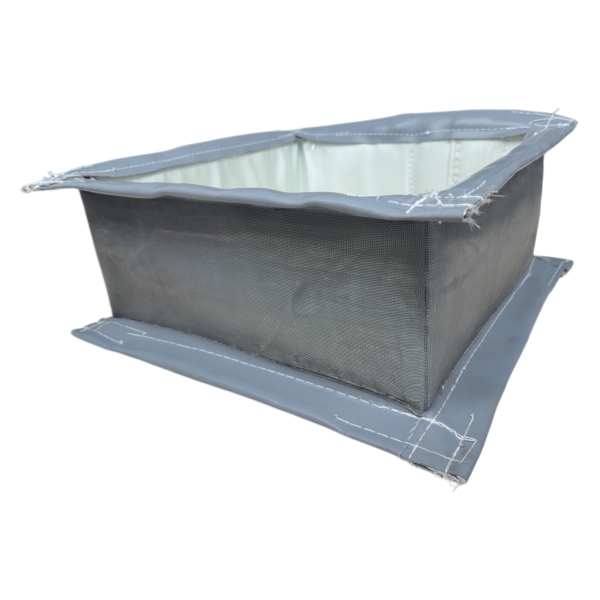

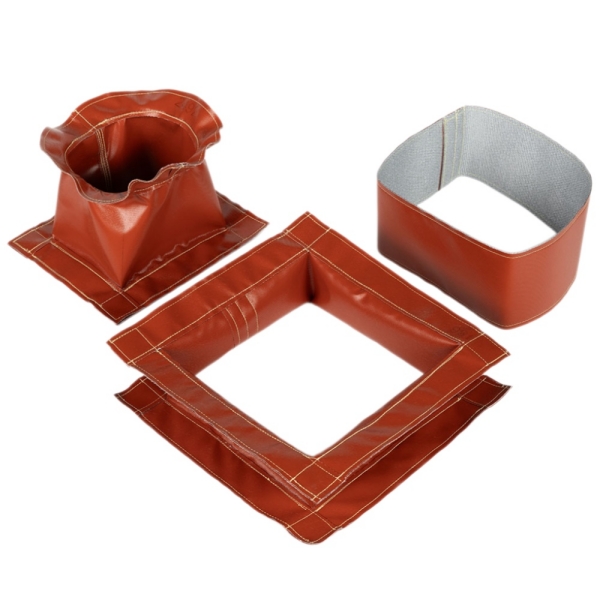

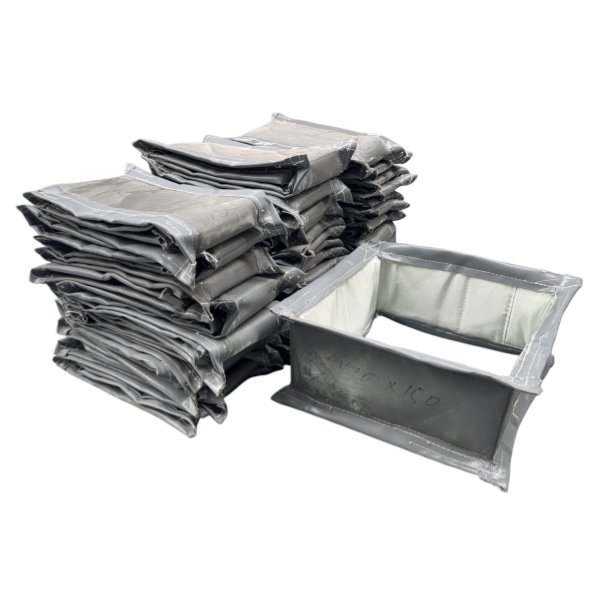

Ein rechteckiger Gewebekompensator bietet eine flexible Verbindung zwischen großen quadratischen oder rechteckigen Abschnitten von industriellen Kanalsystemen. Er ermöglicht es dem Kanalsystem, thermische Ausdehnung, seitliche Verschiebung, Vibrationen und strukturelle Bewegungen auszugleichen, ohne übermäßige Lasten auf angrenzende Anlagen und Stützen zu übertragen.
Rechteckige Konstruktionen sind besonders verbreitet in Kanälen der Energieerzeugung, Kesselsystemen, Zementwerken, Stahlwerken, Öfen, Anlagen zur Luftreinhaltung und anderen Installationen, bei denen der Gasweg zu groß oder geometrisch ungeeignet für eine herkömmliche runde Verbindung ist.
Im Gegensatz zu einem einfachen flexiblen Gewebeband muss ein industrieller rechteckiger Kompensator für vier gerade Seiten, vier Ecken, Druckrichtung, Bewegung, Prozesstemperatur und internen Gasstrom ausgelegt sein. Die Eckkonstruktion und die Stabilität der langen Seiten können genauso wichtig sein wie die Auswahl des flexiblen Materials selbst.
BSTFLEX fertigt kundenspezifische nichtmetallische Gewebekompensatoren für rechteckige, quadratische, runde und spezielle industrielle Kanalsysteme.
Rechteckiger Gewebekompensator — Wichtige technische Eingabeparameter
Breite × Höhe | Baulänge | Temperatur | Druck | Prozessgas | Axiale Bewegung | Seitliche Bewegung | Eckdesign | Gasgeschwindigkeit | Staubbelastung | Auskleidungskonfiguration
Große industrielle Gasführungssysteme werden häufig als rechteckige oder quadratische Kanäle gefertigt, da diese Geometrie effizient mit großen Geräteöffnungen und strukturellen Layouts integriert werden kann.
Typische Beispiele sind Verbindungen um:
Wenn sich diese Kanäle erhitzen und abkühlen, ändern sich ihre Abmessungen. Eine starre Verbindung zwischen den Abschnitten kann thermische Ausdehnungen auf Kanalwände, Flansche, Stützen und Anlagen übertragen.
Ein rechteckiger Kanalkompensator schafft eine kontrollierte flexible Zone, in der diese Bewegung ausgeglichen werden kann.
Das grundlegende Funktionsprinzip ist ähnlich, aber die rechteckige Geometrie bringt zusätzliche konstruktive Herausforderungen mit sich.
Ein runder Kompensator verteilt die Geometrie kontinuierlich über seinen Umfang. Ein rechteckiger Kompensator enthält:
Wenn der Kompensator komprimiert, gedehnt oder seitlich bewegt wird, verformen sich diese Bereiche nicht unbedingt auf die gleiche Weise.
Aus diesem Grund müssen Ingenieure den gesamten Umfang berücksichtigen, anstatt nur die geraden Bandabschnitte zu bewerten.
Ecken gehören zu den wichtigsten Details bei einem rechteckigen Gewebekompensator.
Wenn das flexible Material in eine Eckgeometrie gezwungen wird, die Biege- oder Zugspannungen konzentriert, kann wiederholte thermische Wechselbeanspruchung zu lokalem Verschleiß führen, selbst wenn die geraden Abschnitte in gutem Zustand bleiben.
Ein gutes Eckdesign sollte es ermöglichen, dass Bewegungen reibungslos zwischen benachbarten Seiten übergehen, während unnötige Gewebekonzentrationen vermieden werden.
Abhängig von der Konstruktion des Kompensators kann die Eckgeometrie wie folgt ausgelegt werden:
Die geeignete Methode hängt von den Abmessungen, der Bandkonstruktion, der Bewegung und den Betriebsbedingungen ab.
Mit zunehmenden Abmessungen rechteckiger Kanäle werden die langen Seiten anfälliger für Verformungen durch Druck und strukturelle Bewegungen.
Bei Überdruck können große flexible Bereiche dazu neigen, sich nach außen zu bewegen.
Bei Unterdruck können sie in das Innere des Kanals gezogen werden.
Der Effekt wird mit zunehmenden Abmessungen ausgeprägter.
Bei sehr großen Verbindungen müssen Konstrukteure daher möglicherweise Folgendes berücksichtigen:
Drei Abmessungen sind bei der Spezifikation einer rechteckigen Verbindung besonders wichtig.
| Abmessung | Was sie darstellt | Warum sie wichtig ist |
|---|---|---|
| Breite | Horizontale Kanalabmessung | Definiert ein Paar gerader Seiten |
| Höhe | Vertikale Kanalabmessung | Definiert das zweite Paar gerader Seiten |
| Einbaulänge | Abstand zwischen den Befestigungsebenen | Beeinflusst die verfügbare flexible Spannweite und Bewegung |
Bei Austauschprojekten müssen diese Abmessungen am tatsächlich installierten System gemessen und nicht anhand von Fotos geschätzt werden.
Ein Gewebeband benötigt eine ausreichende freie Geometrie, um die spezifizierte Bewegung aufzunehmen.
Wenn die verfügbare Einbaulänge sehr kurz ist, während die seitliche Bewegung groß ist, kann das flexible Material einer hohen Belastung ausgesetzt sein.
Andererseits kann das einfache Hinzufügen von zu viel losem Gewebe zu unkontrollierter Faltenbildung und Kontakt mit internen Komponenten führen.
Die Verbindung sollte daher sowohl auf den verfügbaren Installationsraum als auch auf die erforderliche Verschiebung abgestimmt sein.
Axiale Bewegung tritt entlang der Hauptrichtung des Kanals auf.
Sie umfasst:
Beide Werte sollten separat angegeben werden.
Zum Beispiel:
Axiale Kompression: 35 mm
Axiale Ausdehnung: 10 mm
Dies liefert wesentlich nützlichere technische Informationen als die Angabe von nur „45 mm Gesamtbewegung“.
Große Industriekanäle erfahren häufig Bewegungen senkrecht zur Kanallängsachse.
Dies kann resultieren aus:
Einer der Hauptvorteile eines Gewebekompensators ist seine Fähigkeit, erhebliche seitliche Verschiebungen innerhalb einer relativ kompakten Einbaulänge aufzunehmen.
Die erforderliche Bewegungsrichtung sollte jedoch dennoch klar identifiziert werden, da horizontale und vertikale seitliche Bewegungen unterschiedliche Anforderungen an eine große rechteckige Baugruppe stellen können.
Winkelbewegung tritt auf, wenn sich eine Anschlussfläche relativ zur anderen dreht.
Bei einer rechteckigen Verbindung führt dies dazu, dass sich verschiedene Teile des Umfangs um unterschiedliche Beträge bewegen.
Eine Seite kann komprimiert werden, während sich die gegenüberliegende Seite ausdehnt.
Wenn eine Winkelbewegung zu erwarten ist, sollte diese in die ursprüngliche Konstruktion einbezogen werden, anstatt sie als Montagetoleranz zu behandeln.
Viele Industriekanäle erfahren gleichzeitig axiale, seitliche und winklige Bewegungen.
Zum Beispiel kann ein heißer Ofenauslass axial wachsen, während eine strukturelle Ausdehnung den nachgeschalteten Kanal seitwärts verschiebt.
Ein rechteckiger Gewebekompensator kann eine solche kombinierte Verschiebung aufnehmen, aber die Bandgeometrie muss um den gesamten Bewegungsumfang herum konstruiert werden.
Bessere RFQ-Daten:
Axiale Kompression: 30 mm
Axiale Ausdehnung: 10 mm
Horizontale seitliche Bewegung: ±25 mm
Vertikale seitliche Bewegung: ±15 mm
Winkelbewegung: 1,5°

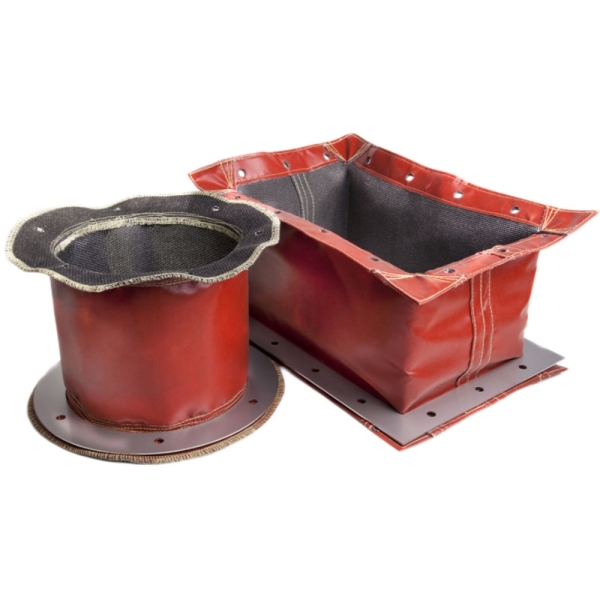

Eine Bandkonstruktion verwendet ein flexibles Gewebeelement, das um den Umfang bestehender oder gefertigter Metallrahmen befestigt ist.
Diese Konstruktion ist weit verbreitet, da das flexible Band oft separat von der umgebenden Stahlkonstruktion gewartet werden kann.
Mögliche Vorteile sind:
Bei Wartungsprojekten kann manchmal ein Ersatzband hergestellt werden, ohne die komplette Stahlkonstruktion auszutauschen, sofern die vorhandenen Metallteile noch geeignet sind.
Einige Projekte erfordern mehr als nur das flexible Band.
BSTFLEX kann komplette Baugruppen bewerten, die Folgendes beinhalten:
Eine komplette Baugruppe kann nützlich sein, wenn ein neues System gefertigt wird oder wenn die vorhandene Stahlkonstruktion beschädigt ist.
Ein Innenleitblech kann besonders in großen rechteckigen Kanälen wichtig sein, die Gas mit hoher Geschwindigkeit oder Partikelbelastung führen.
Das Leitblech bildet eine Schutzbarriere zwischen dem Hauptgasstrom und dem flexiblen Gewebeelement.
Zu seinen Funktionen können gehören:
Das Leitblech muss dennoch zulassen, dass sich die Kanalabschnitte relativ zueinander bewegen können.
Ein Leitblech kann nicht unabhängig von der Bewegung des Kompensators konstruiert werden.
Wenn kein ausreichender Spielraum vorhanden ist, können sich bewegende Kanalabschnitte dazu führen, dass die Leitblechkomponenten miteinander kollidieren.
Mögliche Folgen sind:
Aus diesem Grund sollten Überlappung und Spielraum des Leitblechs im Hinblick auf die maximale axiale und laterale Verschiebung bewertet werden.
Rechteckige Kompensatoren, die in Zementwerken, Kraftwerken und anderen staubigen Prozessen eingesetzt werden, können Partikelmaterial im Hohlraum hinter dem Leitblech ansammeln.
Angesammelter Staub kann schließlich den für die Bewegung erforderlichen Raum einnehmen.
Dies kann zu Folgendem führen:
Eine Ablagerungssperre kann daher bei entsprechenden Anwendungen zwischen der Auskleidung und dem flexiblen Band eingebaut werden.
Viele große Rauchgaskanäle werden unter atmosphärischem Druck betrieben.
Unterdruck neigt dazu, das flexible Band nach innen zu ziehen.
Bei einer großen rechteckigen Verbindung kann dies zu einer erheblichen Verformung an den langen Seiten führen.
Die Konstruktion sollte Folgendes berücksichtigen:
Die Angabe des bloßen Wortes „Vakuum“ ist unzureichend. Der tatsächliche Auslegungsdruck sollte in der Angebotsanfrage (RFQ) enthalten sein.
Positiver Innendruck drückt das flexible Band nach außen.
Dies kann die Belastung erhöhen auf:
Größere Kanalabmessungen können druckbedingte Kräfte verstärken, daher sollten der tatsächliche Betriebs- und Auslegungsdruck immer spezifiziert werden.
Die rechteckige Geometrie bestimmt das Material nicht von selbst.
Das flexible Element sollte basierend auf Temperatur, Gaszusammensetzung, Druck und Umgebungsanforderungen ausgewählt werden.
Mögliche Materialsysteme umfassen:
| Material | Mögliche Funktion |
|---|---|
| Glasfasergewebe | Verstärkung und hitzebeständige Textilunterstützung |
| Silikonbeschichtetes Glasfaser | Flexible Außen- oder Dichtungsschicht |
| PTFE-beschichtetes Gewebe | Chemikalienbeständige Gassperre |
| Kieselsäuregewebe | Hochtemperatur-Schutz für die heiße Seite |
| Wärmedämmung | Temperaturreduzierung durch die flexible Baugruppe |
| Metallgewebe oder Auskleidung | Abrieb- und Strömungsschutz |
Für einen detaillierten Materialvergleich siehe unseren Leitfaden zu Gewebe-Kompensatormaterialien: PTFE, Silikon, Glasfaser und Silica.
Große Kessel-, Ofen- und Rauchgaskanäle können bei Temperaturen betrieben werden, die über den praktischen direkten Belastungsgrenzen einiger flexibler Dichtungsmaterialien liegen.
Anstatt zu verlangen, dass jede Schicht der vollen Prozesstemperatur standhält, kann der Kompensator ein mehrschichtiges thermisches Design verwenden.
Eine typische funktionale Abfolge könnte beinhalten:
Heißgas
↓
Strömungsleitblech
↓
Heißseitiger Schutz
↓
Isolierschicht
↓
Verstärkung
↓
Flexible Gasabdichtung
Die tatsächliche Konstruktion sollte immer auf Basis der Prozesstemperatur, der Störfalltemperatur, der Gasgeschwindigkeit und der chemischen Bedingungen bestimmt werden.
Stromerzeugungsanlagen enthalten zahlreiche große rechteckige Gaswege.
Mögliche Einsatzorte sind:
Diese Systeme können hohe Temperaturen, thermische Bewegungen, Vibrationen, Unterdruck und Flugasche kombinieren.
Infolgedessen können das Design des Leitblechs und die Partikelkontrolle genauso wichtig sein wie das Material des Gewebebands.
Zementverarbeitungskanäle erzeugen besonders starke Abrieb- und Ablagerungsbedingungen.
Anwendungen können umfassen:
Zementstaub kann in den Hohlraum des Kompensators eindringen und die Bewegung beeinträchtigen, wenn das interne Schutzdesign unzureichend ist.
Geben Sie für diese Anwendungen Partikelbedingungen und Gasgeschwindigkeit zusammen mit Temperatur- und Bewegungsdaten an.
Stahlwerke und Industrieofenanlagen können rechteckige Kanalverbindungen hohen Gastemperaturen und Strahlungswärme aussetzen.
Typische Designprioritäten umfassen:
Hochkieselsäurehaltige Gewebe und geeignete Dämmstoffe können evaluiert werden, wenn zusätzlicher thermischer Schutz erforderlich ist.
Große Industrieventilatoren werden oft direkt an rechteckige Kanäle angeschlossen.
An diesen Stellen muss der Kompensator primär Folgendes bewältigen:
Der Materialaufbau kann sich daher stark von einem Kompensator unterscheiden, der sich direkt am Auslass eines Hochtemperaturofens befindet.
| Designfaktor | Rechteckiger Gewebekompensator | Rechteckiger Metallbalg |
|---|---|---|
| Primäres flexibles Element | Technisches Gewebe oder Verbundband | Geformtes Metall |
| Typischer Einsatz | Große Niederdruckgaskanäle | Technische Metallkanalsysteme |
| Große Abmessungen | Sehr praktisch | Möglich, aber mechanisch komplexer |
| Seitliche Bewegung | Hohe Flexibilität | Abhängig von der Balgkonfiguration |
| Federkräfte | Generell niedrig | Höher und designabhängig |
| Materialsystem | Kann thermische und chemische Schichten kombinieren | Basierend auf Metalllegierungen |
| Austausch des flexiblen Elements | Das Band kann separat austauschbar sein | Die Balgeinheit wird normalerweise ausgetauscht oder repariert |
Es gibt keine universelle Maximalgröße.
Gewebekompensatoren eignen sich besonders für große Kanalabmessungen, da das flexible Element um den erforderlichen Umfang herum gefertigt werden kann, anstatt einen großen, geformten runden Balg zu benötigen.
Praktische Größenbeschränkungen hängen ab von:
Sehr große Baugruppen können in transportablen Abschnitten konstruiert werden, wenn die Bedingungen vor Ort dies erfordern.
Große rechteckige Baugruppen können als ein Stück schwer zu transportieren sein.
Je nach Abmessungen und Projektanforderungen muss der Metallrahmen möglicherweise:
Temporäre Transportsicherungen können ebenfalls erforderlich sein, um eine Verformung des Rahmens vor der Installation zu verhindern.
Die Transportmethode sollte bereits bei der Konstruktion berücksichtigt werden, nicht erst nach Abschluss der Fertigung.
Ersatzprojekte erfordern mehr Informationen als nur Breite und Höhe.
Sammeln Sie vor der Herstellung eines Ersatzteils folgende Informationen:
Wenn der vorhandene Kompensator vorzeitig ausgefallen ist, fotografieren Sie auch die beschädigten Bereiche und erklären Sie den beobachteten Fehler.
Alte Industriekanäle sind nicht immer perfekt quadratisch.
Langfristige thermische Wechselbeanspruchung, Fertigungstoleranzen und strukturelle Bewegungen können zu Maßunterschieden zwischen gegenüberliegenden Seiten führen.
Messen Sie für Austauschprojekte:
Dies kann Verformungen aufdecken, die bei einer einfachen Messung von Nennbreite × Nennhöhe nicht sichtbar wären.
Ein Gewebekompensator kann spezifizierte Fehlausrichtungen ausgleichen, sollte jedoch nicht automatisch unbegrenzte Fertigungsfehler absorbieren müssen.
Ein großer permanenter Versatz reduziert die für den normalen thermischen Betrieb verfügbare Bewegungskapazität.
Jede bekannte Fehlausrichtung in der Kaltposition sollte daher gemeldet werden, bevor der Ersatzkompensator gefertigt wird.
Die Inspektion sollte besonderes Augenmerk auf Folgendes richten:
Typische Fehlersymptome sind:
Für eine genaue technische Überprüfung sollte die Anfrage (RFQ) folgende Informationen enthalten:
| Kanalbreite | Tatsächliche Breite in mm oder Zoll |
| Kanalhöhe | Tatsächliche Höhe in mm oder Zoll |
| Baulänge | Installierter Abstand zwischen den Anschlussebenen |
| Betriebstemperatur | Kontinuierliche Prozesstemperatur |
| Maximale Temperatur | Spitzenwert und Expositionsdauer |
| Druck | Positiver oder negativer Betriebs- und Auslegungsdruck |
| Prozessmedium | Heißluft, Abgas, Rauchgas oder anderes Prozessgas |
| Axiale Stauchung | Erforderliche Bewegung zum Gelenk hin |
| Axiale Dehnung | Erforderliche Bewegung vom Gelenk weg |
| Horizontale Querbewegung | Erforderliche seitliche Bewegung |
| Vertikale Querbewegung | Erforderliche vertikale Bewegung |
| Winkelbewegung | Erforderliche Rotation, falls zutreffend |
| Gasgeschwindigkeit | Strömungsgeschwindigkeit durch den Kanal |
| Partikel | Staub, Flugasche oder abrasive Feststoffe |
| Auskleidung | Vorhandene oder erforderliche Details zur Innenauskleidung |
| Befestigung | Band, geschraubter Flansch oder Einschweißkonstruktion |
Für ein kundenspezifisches rechteckiges Gelenk sollte eine nützliche Zeichnung Folgendes zeigen:
CAD-Zeichnungen werden für komplexe Baugruppen bevorzugt, aber ein übersichtliches bemaßtes PDF oder eine technische Skizze kann ebenfalls genügend Informationen für eine erste Bewertung liefern.
BSTFLEX fertigt kundenspezifische rechteckige Gewebekompensatoren für industrielle Kanalsysteme, die Heißluft, Abgas, Rauchgas und andere Prozessgase führen.
Designs können rund um kundenspezifische Kanalabmessungen, Betriebstemperatur, Über- oder Unterdruck, Bewegung, Gaschemie, Geschwindigkeit und Partikelbedingungen entwickelt werden.
Verfügbare Konstruktionen können Glasfaser, silikonbeschichtetes Gewebe, PTFE-basierte Materialien, Silikagewebe, Isolierschichten und interne Schutzsysteme je nach Anwendungsanforderungen kombinieren.
Für vollständige Produktinformationen besuchen Sie die BSTFLEX Non Metallic Fabric Expansion Joint Seite.
Senden Sie uns Ihre Breite × Höhe, Baulänge, Normal- und Maximaltemperatur, Druck, Prozessgas, axiale Bewegung, horizontale und vertikale laterale Bewegung, Gasgeschwindigkeit, Partikelbedingungen und verfügbare Zeichnungen.
