Die Auswahl eines Gewebe-Kompensators für ein industrielles Kanalsystem sollte mit den Betriebsdaten beginnen, nicht mit dem Gewebenamen.
Zwei Kompensatoren mit genau denselben Kanalabmessungen können völlig unterschiedliche Konstruktionen erfordern, wenn einer saubere Heißluft bei niedriger Temperatur führt, während der andere korrosives Rauchgas transportiert, das Feuchtigkeit und abrasive Partikel enthält.
Ein zuverlässiger Auswahlprozess muss daher Temperatur, Druck, Kanalgeometrie, Prozessgas, Bewegung, Gasgeschwindigkeit, Vibrationen, Chemikalienbelastung und Anordnungsart als ein Gesamtsystem berücksichtigen.
BSTFLEX fertigt maßgeschneiderte nichtmetallische Gewebe-Kompensatoren für industrielle Kanal-, Heißluft-, Abgas- und Rauchgasanwendungen. Der folgende Leitfaden erläutert die Informationen, die ausgewertet werden sollten, bevor ein Kompensator spezifiziert wird.
Legen Sie vor der Anforderung eines Angebots diese acht Punkte fest:
Die erste Frage lautet nicht „Welches Gewebe sollte ich verwenden?“, sondern „Was passiert in diesem Kanal?“
Ein Gewebe-Kanal-Kompensator bildet einen Teil des gesamten Kanalsystems. Seine Konstruktion wird durch jeden Zustand beeinflusst, der auf dieses System einwirkt.
Erfassen Sie vor der Auswahl von Materialien folgende Punkte:
Sobald diese Bedingungen bekannt sind, kann das flexible Element um den tatsächlichen Anwendungsfall herum konstruiert werden.
Gewebe-Kompensatoren werden häufig verwendet, da industrielle Kanäle extrem groß und nicht immer kreisförmig sein können.
Der Hersteller sollte die tatsächlichen Kanalabmessungen anstelle einer Nennbeschreibung erhalten.
| Kanaltyp | Erforderliche Informationen |
|---|---|
| Rund | Innen- oder Außendurchmesser |
| Rechteckig | Breite × Höhe |
| Quadratisch | Seitenabmessungen |
| Übergang | Sowohl Endabmessungen als auch Übergangsgeometrie |
| Unregelmäßig | Zeichnung oder Maßskizze |
Rechteckige Verbindungen erfordern besondere Aufmerksamkeit an den Ecken. Gerade Abschnitte und Ecken verformen sich bei Bewegung des Kanals nicht identisch, daher sollte die Eckgeometrie konstruktiv ausgelegt und nicht als Verlängerung des geraden Bandes behandelt werden.
Bei bestehenden Anlagen sollten Fotos die Abmessungen ergänzen, aber keine maßstäbliche Zeichnung ersetzen.
Der verfügbare Abstand zwischen den beiden Befestigungspunkten hat einen direkten Einfluss auf die Bewegungsfähigkeit.
Dieses Maß wird üblicherweise bezeichnet als:
Eine breitere flexible Spannweite gibt dem Material im Allgemeinen mehr Raum zur Verformung, während eine sehr kurze Spannweite die Belastung des Bandes erhöhen kann.
Eine einfache Vergrößerung der Bandbreite ist jedoch nicht immer die Lösung. Überschüssiges Material kann zu Faltenbildung, Flattern oder Störungen mit internen Komponenten führen.
Das korrekte Baumaß muss daher zusammen mit Bewegung, Druck und Auskleidungsgeometrie betrachtet werden.
Die Temperatur sollte immer in mindestens zwei Werte unterteilt werden:
Wenn eine Störungstemperatur auftritt, geben Sie auch deren erwartete Dauer an.
Zum Beispiel erfordert ein Kanal, der kontinuierlich bei 350°C betrieben wird, aber gelegentlich für einige Minuten 600°C erreicht, eine andere Materialbewertung als ein Kanal, der kontinuierlich bei 600°C betrieben wird.
Ein Gewebekompensator für hohe Temperaturen ist normalerweise ein geschichtetes thermisches System. Die flexible Dichtungsmembran ist möglicherweise nicht direkt der vollen Prozesstemperatur ausgesetzt.
Stattdessen kann der Aufbau Folgendes umfassen:
Diese Anordnung erzeugt einen Temperaturgradienten durch die Verbindung.
Ein häufiger Fehler ist es, nur anzugeben:
„Wir benötigen ein Gewebe, das bis 800°C beständig ist.“
Das liefert nicht genügend technische Informationen.
Der Hersteller muss dennoch wissen, ob 800°C ein kontinuierlicher, intermittierender oder ein Störungszustand sind und ob die Verbindung direkt dem Gasstrom, Strahlung oder isolierten Kanälen ausgesetzt ist.
Druck beeinflusst sowohl die Dichtungsanforderungen als auch das mechanische Verhalten.
Industrielle Kanalsysteme arbeiten häufig bei Drücken, die weit unter denen von Prozessleitungen liegen, was ein Grund dafür ist, dass Gewebekompensatoren in diesen Anwendungen weit verbreitet sind. Industrielle Richtlinien stufen Gewebekompensatoren im Allgemeinen als Niederdruckkomponenten ein.
Die Druckrichtung ist jedoch von Bedeutung.
Überdruck drückt das flexible Element nach außen.
Zu den Konstruktionsüberlegungen können gehören:
Unterdruck zieht das Gewebe nach innen in Richtung des Kanals.
Dies kann das Risiko erhöhen für:
Große Unterdruckkanäle können daher geeignete Auskleidungen oder Stützvorrichtungen erfordern.
„Luft“ und „Rauchgas“ sollten niemals als gleichwertige Medien behandelt werden.
Die Materialverträglichkeit kann sich je nachdem, was der Kanal transportiert, erheblich ändern.
Nützliche Informationen umfassen:
Nichtmetallische Kompensatoren werden häufig bei gasförmigen Medien eingesetzt, einschließlich heißer Luft, Rauchgas und chemisch aggressiven Gasen, aber der Aufbau des flexiblen Materials muss für den spezifischen Einsatzbereich ausgewählt werden.
Ein Gas erscheint bei Betriebstemperatur möglicherweise nicht stark korrosiv, kann aber bei Kondensation von Feuchtigkeit wesentlich aggressiver werden.
Für Rauchgasanwendungen geben Sie bitte an:
Diese Bedingungen können sowohl Dichtungsmembranen als auch interne Schutzschichten beeinträchtigen.
Geben Sie nicht nur die „Gesamtbewegung“ an.
Der Kompensator sollte basierend auf der Verschiebungsrichtung ausgelegt werden.
Beispiel für nützliche Bewegungsdaten:
Axiale Kompression: 25 mm
Axiale Extension: 10 mm
Laterale Bewegung: ±30 mm
Winkelbewegung: 2°
Gewebekompensatoren können axiale, laterale und winkelige Bewegungen aufnehmen, und einer ihrer Hauptvorteile ist die Fähigkeit, kombinierte Bewegungen innerhalb einer relativ kompakten Kanallänge zu bewältigen.
Die beiden Kanalanschlüsse bewegen sich aufeinander zu.
Die beiden Befestigungspunkte bewegen sich voneinander weg.
Eine Seite verschiebt sich senkrecht zur Kanalmittellinie.
Die Anschlussflächen drehen sich relativ zueinander.
Mehrere Bewegungen treten gleichzeitig auf.
Der letzte Fall ist in tatsächlichen Anlageninstallationen üblich und sollte bei der Auswahl klar identifiziert werden.
Die Bewegungsgröße allein reicht nicht aus.
Die Anzahl und Häufigkeit der Betriebszyklen können sich ebenfalls auf die Materialermüdung und Lebensdauer auswirken.
Berücksichtigen Sie, ob das System:
Ein Kompensator, der einen großen thermischen Zyklus pro Monat erfährt, unterscheidet sich grundlegend von einem, der ständiger zyklischer Bewegung ausgesetzt ist.
Die Gasgeschwindigkeit wird in Anfrageunterlagen häufig weggelassen, kann aber einen großen Einfluss auf die Lebensdauer des Gewebes haben.
Hochgeschwindigkeitsströmungen können Folgendes verursachen:
Industrielle Gewebekompensatorkonstruktionen enthalten oft Leitbleche, um Turbulenzen gezielt zu steuern und das Gewebeband vor Strömungsbedingungen zu schützen.
Zementstaub, Flugasche, Ofenpartikel und andere Feststoffe können ein flexibles Textil rasch beschädigen, wenn sie kontinuierlich darauf treffen.
Wenn Partikel vorhanden sind, teilen Sie dem Hersteller Folgendes mit:
Abrasive Anwendungen können eine Innenauskleidung, ein abriebfestes Heißseitenmaterial oder eine Ansammlungsbarriere erfordern.
Bei der Materialauswahl sollten Chemikalien unabhängig von der Temperatur berücksichtigt werden.
Mögliche Bedenken sind:
Ein PTFE-beschichtetes Gewebe, ein silikonbeschichtetes Gewebe und ein unbehandeltes Glasfasergewebe weisen ein sehr unterschiedliches chemisches Verhalten auf.
Die richtige Wahl hängt von der Kombination aus Temperatur und chemischer Umgebung ab und nicht von der chemischen Beständigkeit allein.
Erst nach Festlegung der Betriebsbedingungen sollte der Materialaufbau ausgewählt werden.
| Materialfamilie | Mögliche Funktion | Hauptauswahlfaktoren |
|---|---|---|
| Glasfasergewebe | Verstärkungs- oder temperaturbeständige Textilschicht | Temperatur, Festigkeit und Gewebeart |
| Silikonbeschichtete Glasfaser | Flexible Schutz- oder Dichtungs-Schicht | Temperatur, Flexibilität und Umgebung |
| PTFE-beschichtetes Gewebe | Chemikalienbeständige Gasbarriere | Prozesschemie und Temperatur |
| Silikagewebe | Hochtemperaturschutz | Heißseitentemperatur und thermische Belastung |
| Isolierschicht | Steuerung des Temperaturgradienten | Prozesstemperatur und erforderliche Kaltseitentemperatur |
| Metallgewebe oder Leitblech | Mechanischer Schutz und Strömungsschutz | Geschwindigkeit, Abrieb und Partikel |
BSTFLEX arbeitet mit mehreren Hochtemperatur-Gewebesystemen, wodurch die Konstruktion der Verbindung an unterschiedliche thermische und prozesstechnische Bedingungen angepasst werden kann.
Ein Isolierkissen ist nicht automatisch in jeder Kompensatorverbindung erforderlich.
Es wird typischerweise dort in Betracht gezogen, wo die Prozesstemperatur reduziert werden muss, bevor sie die äußeren flexiblen Dichtungsschichten erreicht.
Die Auslegung hängt ab von:
Das Kissen muss flexibel genug bleiben, um die Bewegung der Verbindung zu ermöglichen und gleichzeitig einen ausreichenden Wärmeschutz zu gewährleisten.
Ein Leitblech kann bei anspruchsvollen Kanalanwendungen eine der wichtigsten Komponenten sein.
Sein Zweck kann umfassen:
Industrierichtlinien führen die Auswahl des Leitblechs, den Abstand und die Baulänge spezifisch als wichtige Designvariablen für Gewebekompensatoren auf.
Die umgebende Kanalisolierung spielt ebenfalls eine Rolle.
Wenn der Kanal extern isoliert ist, kann diese Isolierung die Temperaturverteilung um den Rahmen des Kompensators und das flexible Band verändern.
Der Hersteller sollte wissen:
Das flexible Element muss sicher befestigt werden, ohne lokale Spannungen zu erzeugen, die das Band beschädigen könnten.
Gängige Anordnungen umfassen:
Für Austauschprojekte geben Sie bitte Folgendes an:
Rahmen für Gewebekompensatoren können je nach Anwendung für eine geschweißte oder geschraubte Befestigung ausgelegt sein.
Gehen Sie nicht davon aus, dass der Kompensator unbegrenzte Montagefehler automatisch ausgleichen kann.
Wenn ein bekannter Versatz vorliegt, sollte dieser vor der Fertigung als Teil der Bewegungsanforderungen angegeben werden.
Installationshinweise etablierter Kompensatorenhersteller warnen ausdrücklich davor, dass der Versatz innerhalb der vereinbarten Auslegungsgrenzen bleiben sollte, sofern er nicht absichtlich in die Kompensatorkonstruktion einbezogen wurde.
Die Installation im Außenbereich bringt zusätzliche Anforderungen mit sich, die innerhalb einer Anlage möglicherweise nicht bestehen.
Dazu können gehören:
Die Außenabdeckung sollte daher sowohl für die Prozessbedingungen als auch für die Umgebung ausgewählt werden.
Der Auswahlprozess unterscheidet sich bei einem neuen Projekt und einem Austausch.
Der Kompensator kann zusammen mit Folgendem konstruiert werden:
Kopieren Sie nicht einfach den alten Kompensator, wenn dieser vorzeitig ausgefallen ist.
Untersuchen Sie vor dem Austausch:
Austauschempfehlungen erfahrener Hersteller betonen zudem, die ursprünglichen Spezifikationen und die Betriebshistorie zu überprüfen, anstatt ein fehlerhaftes Design automatisch zu reproduzieren.
| Betriebsbedingung | Designfrage | Mögliche Designantwort |
|---|---|---|
| Hohe Gastemperatur | Können die äußeren Schichten die Prozesstemperatur vertragen? | Isolierung und geeignete Materialien für die Heißseite hinzufügen |
| Große Querbewegung | Ist eine ausreichende flexible Spannweite verfügbar? | Bandbreite und Verbindungsgeometrie optimieren |
| Hohe Gasgeschwindigkeit | Wird das Gewebe direkt Turbulenzen ausgesetzt sein? | Interne Auskleidung in Betracht ziehen |
| Abrasiver Staub | Werden Partikel auf das flexible Element treffen? | Abriebschutz oder Auskleidung hinzufügen |
| Korrosives feuchtes Gas | Ist Kondensat chemisch aggressiv? | Kompatible Dichtungsmembran auswählen |
| Unterdruck | Kann das Gewebe nach innen gezogen werden? | Auskleidung und Stützgeometrie bewerten |
| Außeninstallation | Wird die Verbindung Wetter und UV-Strahlung ausgesetzt sein? | Geeignete Außenabdeckung auswählen |
| Häufige Zyklen | Wie oft wiederholt sich die Bewegung? | Materialermüdung und Geometrie bewerten |
Betriebsbedingungen:
Auswahlprioritäten:
Das Design sollte sich auf Abriebschutz, Hochtemperaturisolierung, Unterdruckverhalten, Eckkonstruktion und ausreichend Bewegungsspielraum konzentrieren. Eine innere Auskleidung kann wichtig sein, um das flexible Band vor staubhaltigem Gas zu schützen.
Betriebsbedingungen:
Auswahlprioritäten:
Flexibilität und Vibrationsbeständigkeit können wichtiger sein als ein schweres Isolierpaket. Bandflattern und lokale Luftströmungen um den Ventilatoranschluss sollten dennoch berücksichtigt werden.
Betriebsbedingungen:
Auswahlprioritäten:
Die chemische Beständigkeit der gasdichten Schicht kann wichtiger sein als die maximale Temperaturbeständigkeit. Kondensation und Temperaturen an der kalten Seite sollten sorgfältig geprüft werden.
Viele Probleme mit Kompensatoren beginnen bereits vor der Fertigung.
Vermeiden Sie diese Spezifikationsfehler:
Für die schnellste technische Bewertung senden Sie bitte die folgenden Informationen mit Ihrer Anfrage:
| Anwendung | Kraftwerk, Zementwerk, Ofen, Ventilator, Kessel, Abgassystem oder andere Ausrüstung |
| Form | Rund, rechteckig, quadratisch oder speziell |
| Abmessungen | Durchmesser oder Breite × Höhe |
| Baulänge | Eingebaute Kompensatorlänge |
| Betriebstemperatur | Dauerwert |
| Maximaltemperatur | Spitzenwert und Dauer |
| Druck | Positiv oder negativ, Betriebs- und Auslegungswerte |
| Prozessmedium | Gaszusammensetzung und Feuchtigkeit |
| Bewegung | Axiale Stauchung, Dehnung, lateral und angular |
| Gasgeschwindigkeit | Betriebsströmungsgeschwindigkeit, falls bekannt |
| Partikel | Staub, Asche oder abrasive Feststoffe |
| Umgebung | Innen- oder Außenbereich |
| Menge | Prototyp-, Ersatz- oder Produktionsmenge |
| Zeichnung | PDF, CAD oder Maßskizze |
Industrielle Gewebe-Kompensatoren sollten speziell für das Kanal system konstruiert werden, anstatt als generische Textilkomponenten ausgewählt zu werden.
BSTFLEX kann kundenspezifische Konstruktionen für Heißluft-, Abgas- und Rauchgaskanäle auf der Grundlage der Betriebstemperatur, des Drucks, der Bewegung, der Gaszusammensetzung, der Geometrie und der Umgebungsanforderungen des Kunden bewerten.

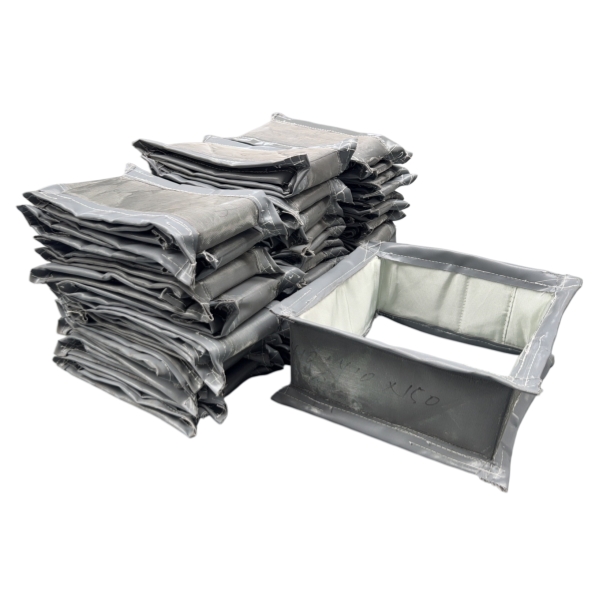

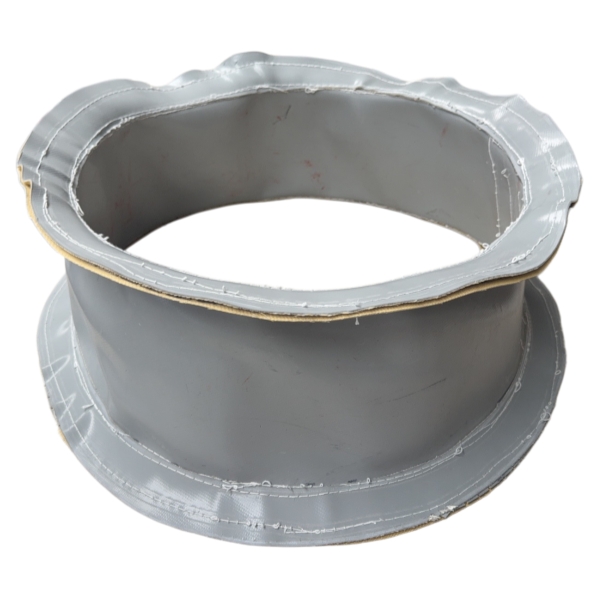

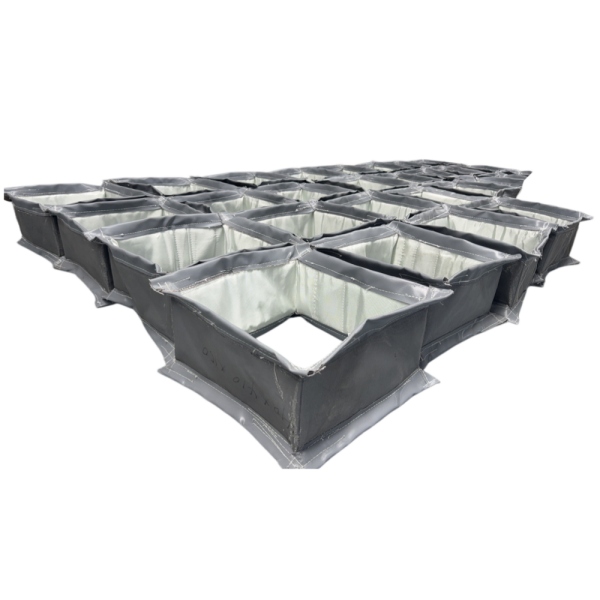

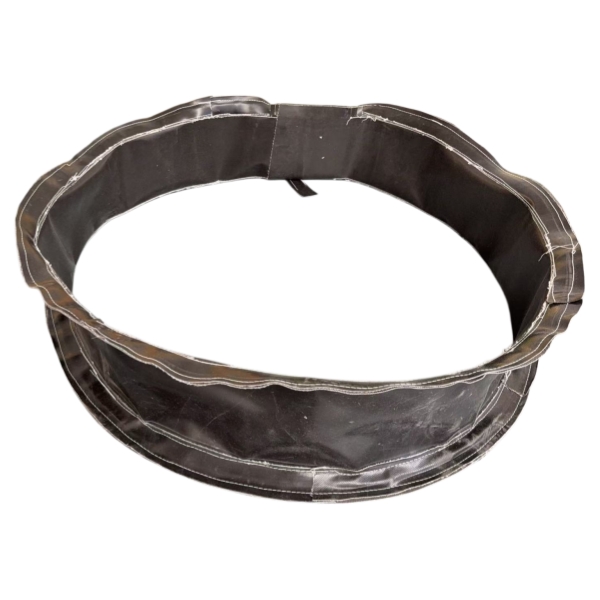

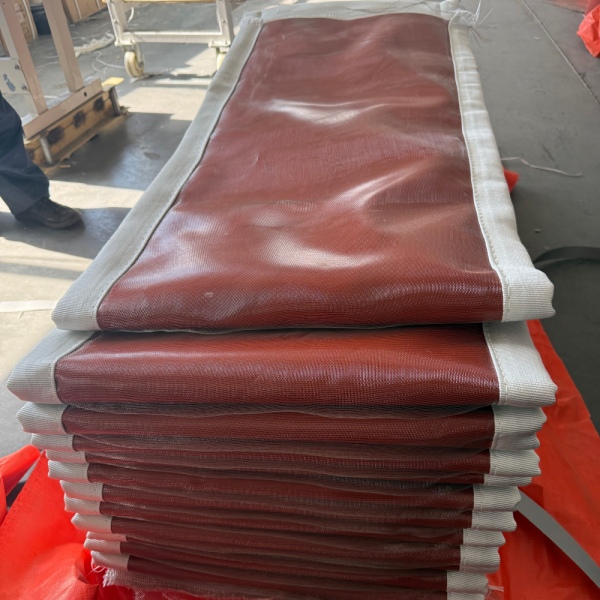

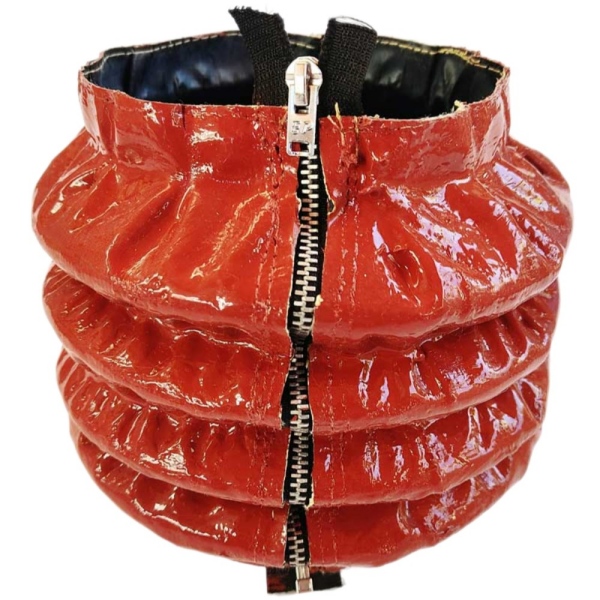

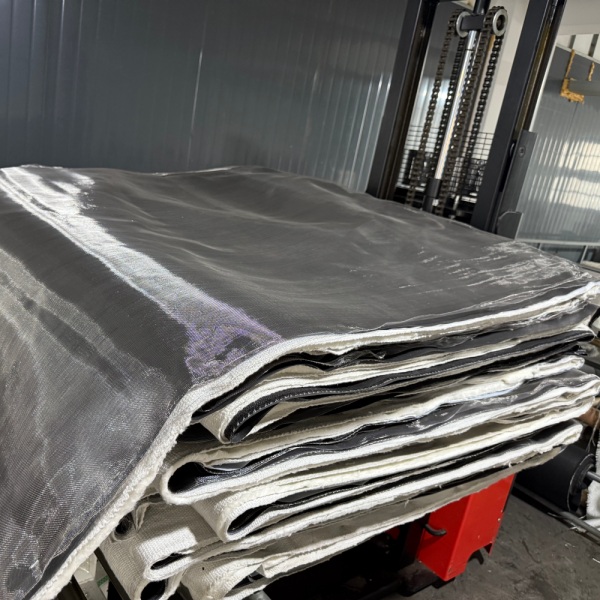

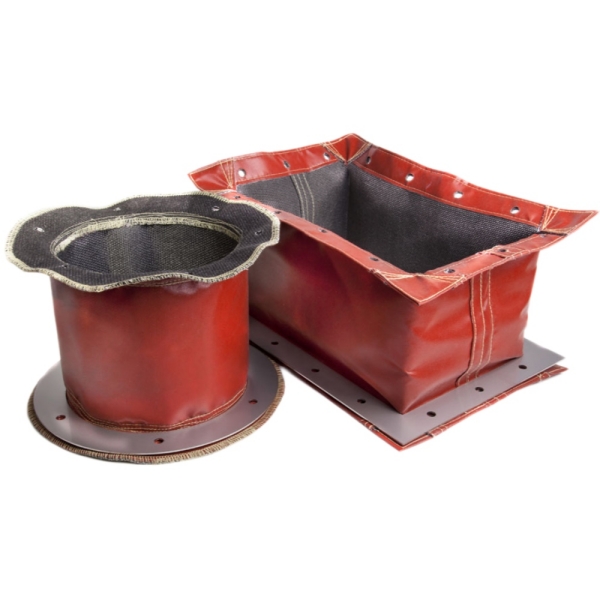

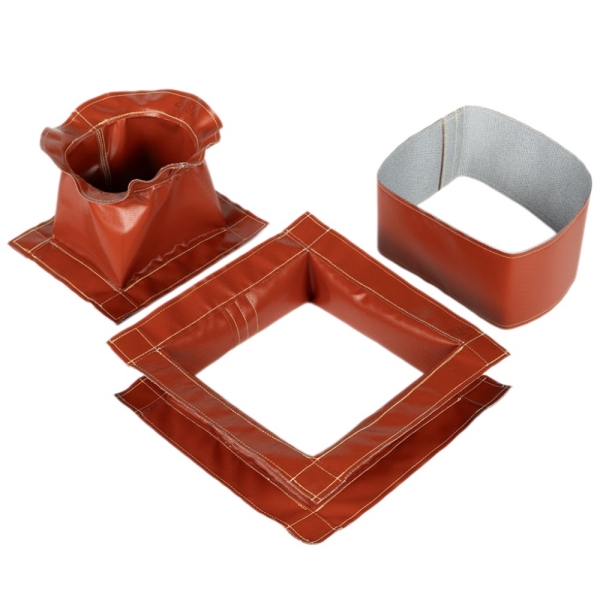

Zu den verfügbaren Lösungen gehören runde, rechteckige und kundenspezifische Gewebe-Kanalkompensatoren mit flexiblen Konstruktionen aus technischen Geweben, beschichteten Geweben, Dichtungsschichten, Isolierungen und Schutzkomponenten, wie es die Anwendung erfordert.
Besuchen Sie die BSTFLEX Weichstoffkompensator-Produktseite für Informationen zur kundenspezifischen Fertigung.
Für ein individuelles Angebot geben Sie bitte Ihre Kanalgröße, Baulänge, Normal- und Maximaltemperatur, den Betriebsdruck, das Prozessgas, die Axialbewegung, die Lateralbewegung, die Gasgeschwindigkeit und verfügbare Zeichnungen an.
