Hochtemperatur-Rauchgaskanäle schaffen eine der anspruchsvollsten Betriebsumgebungen für einen Gewebekompensator. Der Kompensator muss möglicherweise mehrere Probleme gleichzeitig bewältigen: erhöhte Gastemperatur, thermische Ausdehnung, Unterdruck, Flugasche oder Prozessstaub, korrosive Gasbestandteile, Vibrationen und große multidirektionale Kanalbewegungen.
Aus diesem Grund sollte ein Hochtemperatur-Gewebekompensator nicht einfach durch die Wahl eines Gewebes mit der höchsten angegebenen Temperaturbeständigkeit ausgewählt werden. Eine zuverlässige Leistung hängt von der gesamten Kompensatorarchitektur ab, einschließlich des flexiblen Bandes, der Gasabdichtungsschicht, der Wärmedämmung, des Heißseitenschutzes, der Innenauskleidung und der für die Bewegung verfügbaren Geometrie.
BSTFLEX fertigt kundenspezifische nichtmetallische Gewebekompensatoren für industrielle Heißluft-, Abgas- und Rauchgaskanalsysteme.
Wichtiges Konstruktionsprinzip: In einem heißen Rauchgassystem muss die flexible Dichtungsmembran nicht unbedingt bei der vollen Gastemperatur arbeiten. Ein korrekt ausgelegtes Isolier- und Heißseitensystem kann einen kontrollierten Temperaturgradienten durch den Kompensator erzeugen.
Industrielle Rauchgaskanäle können ihre Abmessungen zwischen kaltem Stillstand und voller Betriebstemperatur erheblich verändern.
Ein langer Stahlkanal dehnt sich bei steigender Temperatur aus. Wenn diese Ausdehnung behindert wird, können zusätzliche Lasten auf Kanalwände, Stützstrukturen, Ventilatoren, Kessel, Öfen und Umweltschutzeinrichtungen übertragen werden.
Ein Rauchgaskompensator bietet einen flexiblen Abschnitt, in dem diese thermische Bewegung kontrolliert stattfinden kann.
Typische Bewegungsursachen sind:
Gewebekompensatoren sind in diesen Systemen besonders nützlich, da sie axiale, laterale und angulare Bewegungen mit vergleichsweise geringen Federkräften aufnehmen können. Industriehersteller setzen sie häufig in heißen gasförmigen Niederdruckkanalsystemen ein.
Eine Hochtemperatur-Rauchgasanwendung ist meist eine Kombination aus mehreren Betriebsbelastungen.
| Betriebsbedingung | Mögliche Auswirkung auf den Kompensator |
|---|---|
| Hohe Gastemperatur | Thermische Zersetzung von Dichtungs- und Verstärkungsmaterialien |
| Flugasche oder Staub | Abrieb und Ansammlung im Inneren des Kompensatorhohlraums |
| Unterdruck | Flexibles Material kann in Richtung des Gasstroms gezogen werden |
| Hohe Gasgeschwindigkeit | Flattern, Turbulenzen und lokaler mechanischer Verschleiß |
| Saure Gasbestandteile | Chemischer Angriff auf inkompatible Materialien |
| Kondensation | Potenziell starke Korrosion oder chemische Belastung |
| Thermische Wechselbeanspruchung | Wiederholte Biegung und Maßänderung |
| Große Kanalbewegung | Belastung des flexiblen Bandes und des Befestigungssystems |
Dies ist der Grund, warum zwei Rauchgaskanäle, die bei der gleichen Temperatur betrieben werden, völlig unterschiedliche Kompensatorkonstruktionen erfordern können.
Viele Kompensatoren für den Schwerlasteinsatz sind mehrschichtige Baugruppen.
Jede Schicht erfüllt eine eigene Funktion.
Das innerste Schutzsystem befindet sich am nächsten zum Gasstrom.
Je nach Anwendung kann seine Rolle Folgendes umfassen:
Hochtemperatur-Textilmaterialien wie Silica oder andere hitzebeständige Gewebe können je nach tatsächlichen Betriebsbedingungen für diesen Teil des Systems evaluiert werden.
Die Isolierschicht reduziert die Wärmeübertragung vom Prozessgas in Richtung der Dichtungs- und äußeren flexiblen Schichten.
Dies erzeugt einen Temperaturgradienten über den Kompensator hinweg.
Die erforderliche Isolationsdicke hängt ab von:
Die Gasdichtung muss das Prozessmedium einschließen und dabei während wiederholter Bewegungen flexibel bleiben.
Bei ihrer Auswahl sollte Folgendes berücksichtigt werden:
PTFE-basierte Verbundgewebe werden in einigen chemisch anspruchsvollen Rauchgasanwendungen aufgrund ihrer chemischen Beständigkeit eingesetzt, während die tatsächlich zulässige Temperatur vom spezifischen Materialsystem und der thermischen Auslegung abhängt.
Technische Webstoffe können dem flexiblen Band mechanische Festigkeit und Formstabilität verleihen.
Glasfaser wird häufig verwendet, da sie Hitzebeständigkeit mit nützlichen Zugeigenschaften kombiniert.
Die äußere Schicht muss möglicherweise beständig sein gegen:
Bei schmutzigen oder schnell strömenden Rauchgasen ist es oft unerlässlich, das Gewebeband vor direktem Gasstrom zu schützen.
Ein Strömungsleitblech schafft einen glatteren internen Pfad und hilft, das flexible Element abzuschirmen.
Zu seinen Funktionen können gehören:
Industrielle Konstruktionen für schmutzige Hochtemperatur-Rauchgase verwenden üblicherweise Leitbleche, um das flexible Band speziell vor Abrieb zu schützen und partikelbeladene Strömungen zu bewältigen.
Rauchgas kann Flugasche, Klinkerstaub, Zementstaub oder andere Partikel mit sich führen.
Wenn sich dieses Material im Hohlraum des Kompensators ansammelt, kann es die Bewegung beeinträchtigen und den lokalen Verschleiß erhöhen.
Eine Ablagerungsbarriere wird verwendet, um die Menge an Partikeln zu reduzieren, die in diesen Hohlraum eindringen und ihn füllen.
Sie kann zusammen mit dem Strömungsleitblech dazu dienen:
Ablagerungsbarrieren sind ein gängiges Konstruktionsmerkmal in Kompensatorsystemen für schmutzige Rauchgase.
Es gibt kein einzelnes „bestes Gewebe“ für jeden Hochtemperatur-Kompensator.
Das richtige Material hängt davon ab, wo es innerhalb des Kompensators sitzt und welche Funktion es erfüllt.
| Materialfamilie | Mögliche Rolle | Wichtigste technische Überlegung |
|---|---|---|
| Glasfasergewebe | Verstärkungs- und thermische Textilschicht | Temperatur und mechanische Festigkeit |
| Silikagewebe | Hochtemperatur-Heißseitenschutz | Direkte thermische Belastung |
| Silikonbeschichtetes Glasfasergewebe | Äußere flexible oder abdichtende Schicht | Temperatur, Witterung und Flexibilität |
| PTFE-beschichtetes Gewebe | Chemikalienbeständige Gasabdichtung | Chemie und Membrantemperatur |
| Isoliermaterialien | Temperaturreduzierung durch das Gelenk | Temperaturgradient |
| Metallgewebe oder Auskleidung | Strömungs- und Abriebschutz | Geschwindigkeit und Partikelbelastung |
BSTFLEX stellt verschiedene Hochtemperaturgewebeher, wodurch verschiedene Textilsysteme je nach ihrer Rolle innerhalb des Kompensators in Betracht gezogen werden können.
Die Angabe nur einer Temperatur reicht selten aus.
Eine nützliche Spezifikation sollte unterscheiden zwischen:
Die Temperatur während des normalen Dauerbetriebs.
Die höchste zu erwartende Prozesstemperatur bei anormalen oder vorübergehenden Bedingungen.
Ob die maximale Temperatur Sekunden, Minuten oder Stunden anhält, kann die Materialauswahl erheblich beeinflussen.
Wiederholte Temperaturwechsel können sowohl thermische als auch mechanische Ermüdung verursachen.
Außeninstallationen können während des Stillstands auch sehr niedrigen Umgebungstemperaturen ausgesetzt sein.
In einigen Verbrennungs- und Rauchgassystemen ist das Korrosionsrisiko bei maximaler Betriebstemperatur nicht am höchsten.
Es kann schwerwiegender werden, wenn das Gas so weit abkühlt, dass sich saure Kondensate bilden können.
Dies bedeutet, dass Konstrukteure Folgendes berücksichtigen sollten:
Eine chemikalienbeständige Gasmembran kann erforderlich sein, selbst wenn die maximale Prozesstemperatur nicht ungewöhnlich hoch erscheint.
Viele Kessel- und Abgassysteme arbeiten unter Unterdruck.
Dies schafft eine andere mechanische Bedingung als bei Überdruck-Kanalsystemen.
Der Druck kann das flexible Element nach innen in Richtung des Gasstroms ziehen.
Mögliche Konsequenzen sind:
Die Verbindung sollte daher so ausgelegt sein, dass Unterdruck als definierter Betriebsparameter einbezogen wird und nicht einfach nur als „Niederdruck“ beschrieben wird.
Saubere Heißluft und schmutziges Rauchgas sind grundlegend unterschiedliche Anwendungen.
Eine Verbindung, die saubere erhitzte Luft führt, erfordert möglicherweise Flexibilität und Temperaturbeständigkeit, aber wenig Abriebschutz.
Eine Verbindung für schmutziges Rauchgas benötigt möglicherweise zusätzlich:
Aus diesem Grund sollten Art und Konzentration der im Gas suspendierten Feststoffe in der Angebotsanfrage (RFQ) enthalten sein. Industrielle Designrichtlinien identifizieren Gastemperatur, Durchflussrate sowie Menge und Abrasivität der suspendierten Feststoffe ausdrücklich als wichtige Designparameter für Gewebekompensatoren.
Die thermische Bewegung sollte anhand des Kanalsystems berechnet und nicht anhand der Abmessungen des Kompensators geschätzt werden.
Die vier Schlüsselwerte sind:
| Axiale Kompression | Kanalabschnitte bewegen sich aufeinander zu |
| Axiale Extension | Kanalabschnitte bewegen sich voneinander weg |
| Laterale Bewegung | Ein Anschluss bewegt sich seitlich relativ zum anderen |
| Winkelbewegung | Anschlussflächen rotieren relativ zueinander |
Hochtemperatur-Gewebekompensatoren können erhebliche Bewegungen aufnehmen, aber die verfügbare Bewegung hängt von der Bandspannweite, der Geometrie, der Einbauposition und der Materialkonstruktion ab.
Die flexible Spannweite zwischen den Befestigungspunkten bestimmt, wie viel Material zur Verformung zur Verfügung steht.
Wenn die Spannweite für die erforderliche laterale oder axiale Bewegung zu kurz ist, kann das Gewebe überbeansprucht werden.
Wenn jedoch zu viel loses Material eingebracht wird, kann dies Folgendes verursachen:
Die Baulänge und die erforderliche Bewegung sollten daher gemeinsam bewertet werden.
Große Kesselanlagen können erhebliche thermische Ausdehnungen zwischen Ofen, Luftvorwärmer, Abscheider, Wäscher und kaminbezogenen Kanälen erzeugen.
Die Zementherstellung kombiniert heißes Gas mit hoher Staubbelastung, was Abrieb- und Ablagerungskontrolle besonders wichtig macht.
Ofen- und Prozessabgassysteme können Kompensatoren Strahlungswärme, hochtemperiertem Gas und Partikeln aussetzen.
Müllverbrennung kann hohe thermische Belastungen und chemisch komplexes Abgas erzeugen, was eine sorgfältige Materialauswahl erfordert.
Kompensatoren können zwischen Ofenauslässen und nachgeschalteten Gasbehandlungsanlagen installiert werden, um die thermische Ausdehnung auszugleichen.
Große Abgassysteme können hohe Temperaturen, Vibrationen und erhebliche strukturelle Bewegungen miteinander verbinden.
Betrachten Sie einen großen rechteckigen Kanal, der heißes Rauchgas mit hoher Partikelbelastung führt.
Das System arbeitet zudem unter Unterdruck und erfährt sowohl axiale als auch laterale thermische Bewegungen.
Eine geeignete Auswertungs- und Konstruktionsanalyse würde sich konzentrieren auf:
Die bloße Angabe von „Hochtemperatur-Glasfasergewebe“ würde den meisten tatsächlichen Risiken bei dieser Anwendung nicht gerecht werden.
Betrachten Sie nun einen Kanal für saubere Heißluft ohne nennenswerten Staub oder korrosive Gase.
Obwohl die Temperatur ähnlich sein kann, könnte die erforderliche Konstruktion wesentlich einfacher sein, da Abriebschutz und Chemikalienbeständigkeit weniger kritisch sind.
Die Konstruktionsprioritäten können sich verlagern auf:
Dies verdeutlicht, warum das Prozessmedium zusammen mit der Temperatur spezifiziert werden muss.
Flexible Materialien auf PTFE-Basis können in Betracht gezogen werden, wenn Chemikalienbeständigkeit und Gasdichtheit wichtig sind.
Sie sind besonders relevant für einige chemische Prozess- und Rauchgasreinigungsanwendungen. Frenzelit beispielsweise positioniert multilaminierte PTFE-Verbundwerkstoffe speziell für Chemie- und Rauchgasreinigungsanlagen.
PTFE sollte jedoch nicht einfach direkt in einen extrem heißen Gasstrom eingebracht werden, ohne die tatsächliche Membrantemperatur zu bewerten.
Bei höheren Prozesstemperaturen können Isolierung und ein Heißgasschutz erforderlich sein, um die Dichtungsmembran innerhalb ihres vorgesehenen Betriebsbereichs zu halten.
Hochsilikagewebe kann in Betracht gezogen werden, wenn eine Textilschicht eine wesentlich höhere direkte Hitzebeständigkeit erfordert als herkömmliche Gewebe auf Glasfaserbasis.
Mögliche Rollen sind:
Die endgültige Konstruktion hängt weiterhin von Gasdichtigkeit, Druck, Bewegung und chemischen Anforderungen ab; Silika sollte nicht als alleiniges Material für Kompensatoren betrachtet werden.
Hochtemperaturgewebekompensatoren versagen oft, weil eine Betriebsbedingung unterschätzt wurde, und nicht, weil das flexible Gewebe einfach „zu schwach“ war.
Häufige Ursachen sind:
Wartungspersonal sollte Bedingungen untersuchen wie:
Wenn ein Kompensator vorzeitig ausgefallen ist, sollte die Betriebsursache identifiziert werden, bevor ein identischer Ersatz bestellt wird.
Geben Sie vor der endgültigen Materialauswahl die folgenden Informationen an:
Geben Sie bei einer bestehenden Installation nicht nur die Außenabmessungen an.
Ein nützliches Paket für den Austausch sollte Folgendes enthalten:
Wenn der bestehende Kompensator eine kurze Lebensdauer hatte, können diese Informationen dabei helfen festzustellen, ob die Austauschkonstruktion geändert werden sollte.
BSTFLEX entwickelt Hochtemperatur-Gewebekompensatoren für industrielle Rauchgas-, Abgas- und Heißluftkanäle.
Je nach Anwendung kann die flexible Konstruktion technische Gewebe, beschichtetes Glasfasergewebe, Dichtungsmaterialien auf PTFE-Basis, Hochsilikatgewebe, Wärmedämmung und innere Schutzkomponenten kombinieren.

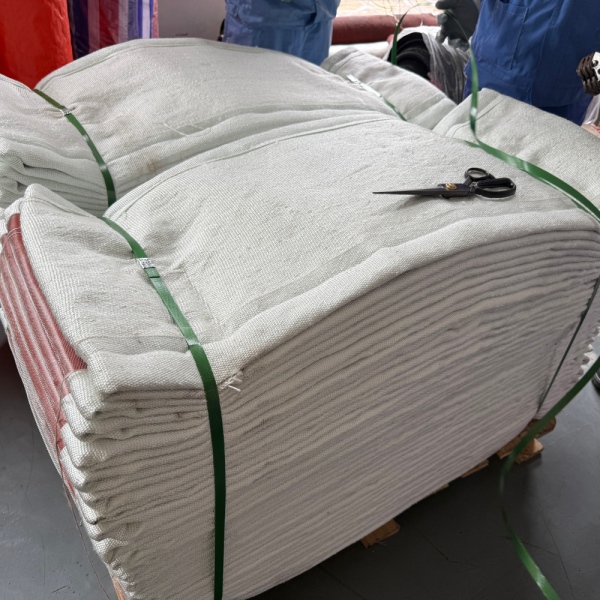

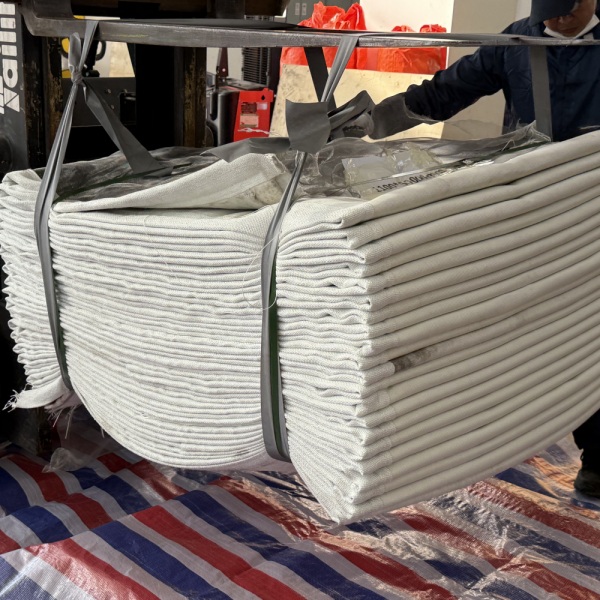

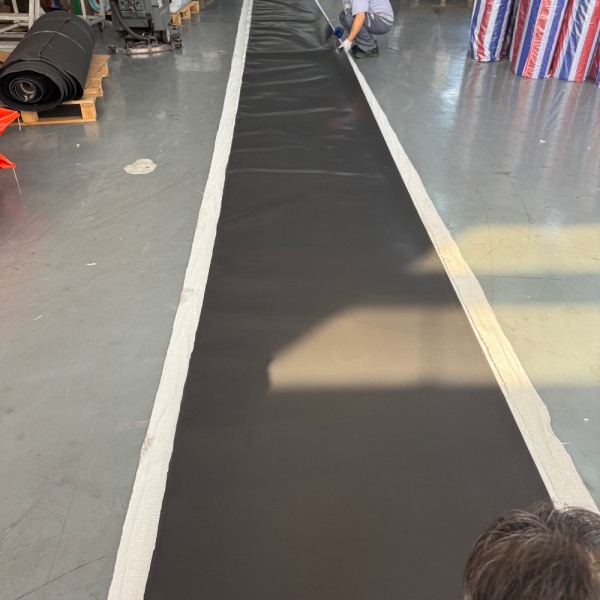

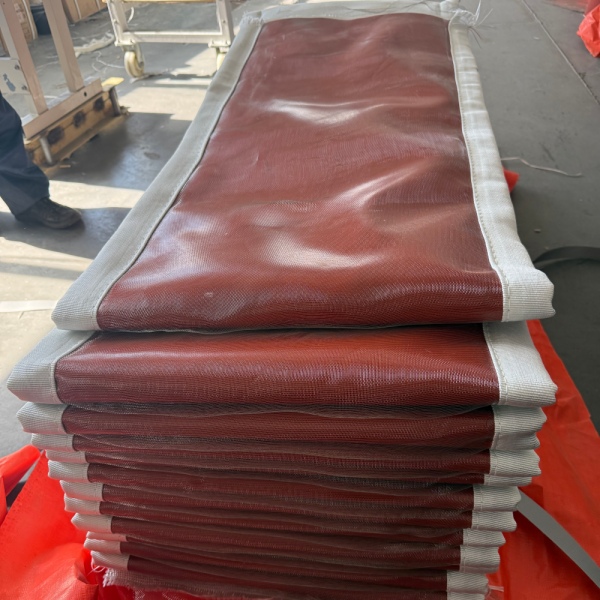

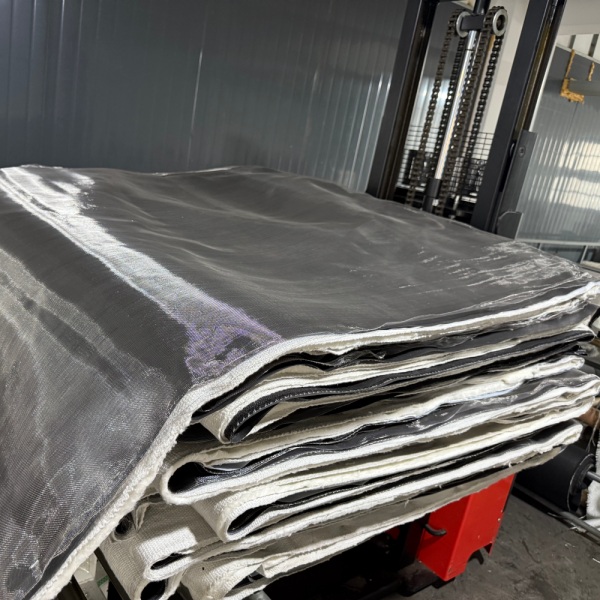

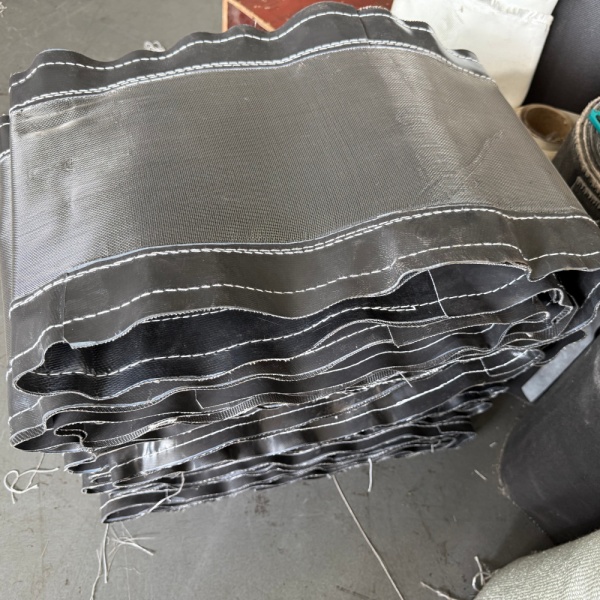

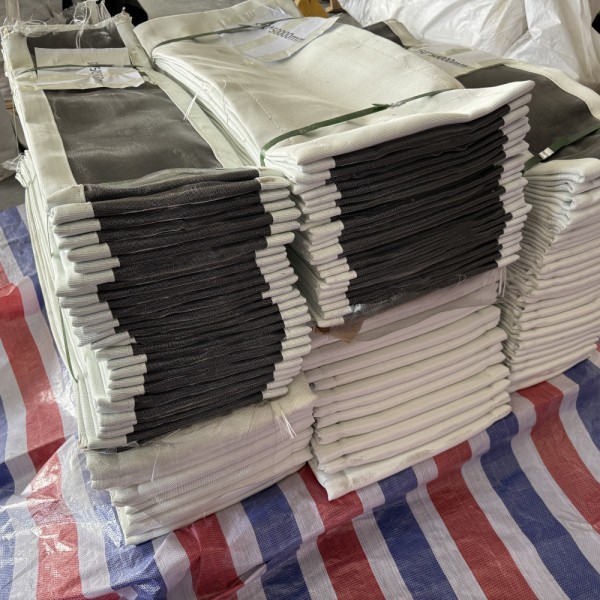

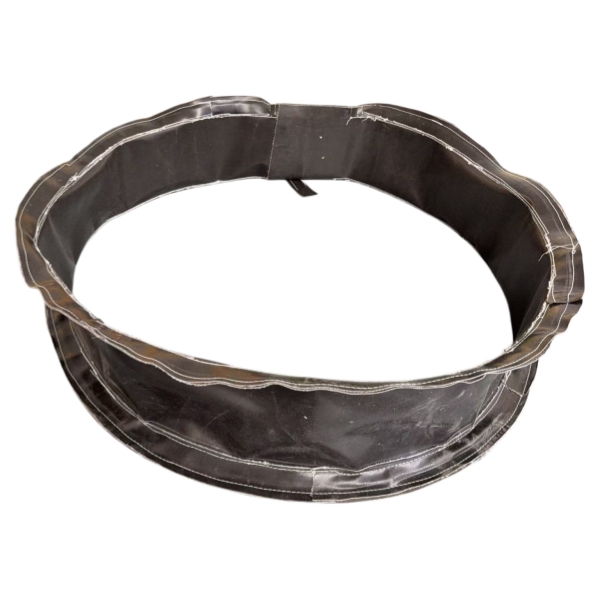

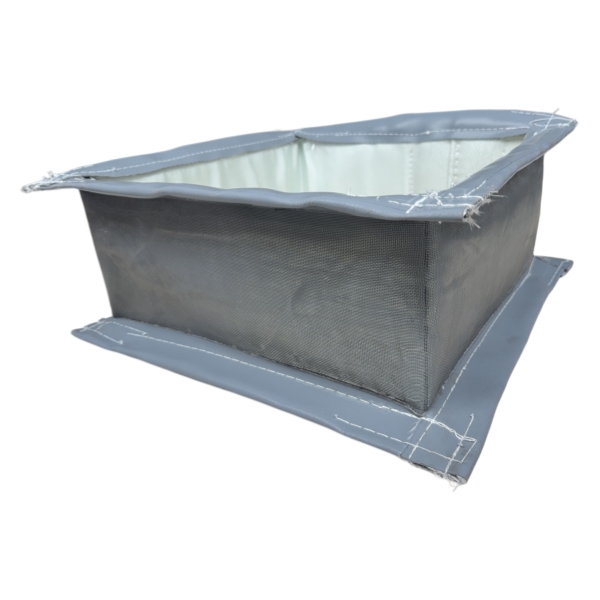

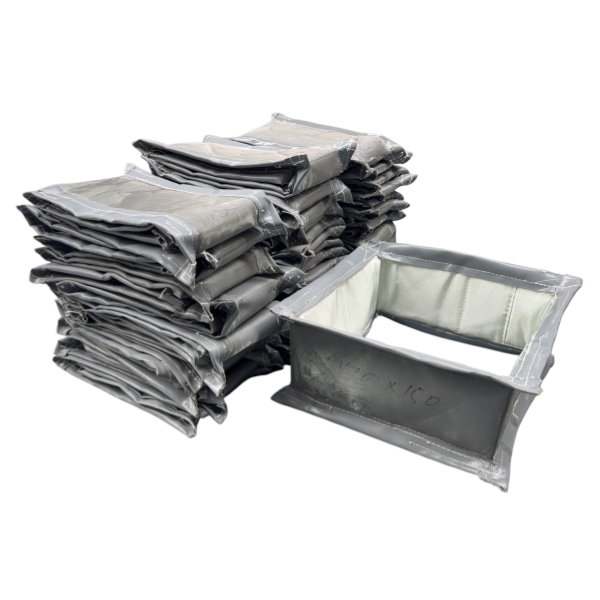

Runde, rechteckige, quadratische und anwendungsspezifische Konfigurationen können nach Kundenzeichnungen und Betriebsdaten gefertigt werden.
Verfügbare Optionen für die kundenspezifische Fertigung finden Sie auf der Produktseite für nichtmetallische Gewebekompensatoren von BSTFLEX.
Senden Sie BSTFLEX Ihre Kanalabmessungen, Normal- und Maximaltemperatur, Druck, Prozessgas, Gasgeschwindigkeit, Partikelbedingungen, Axialbewegung, Lateralbewegung, Einbaulänge und verfügbare Zeichnungen.
Angebot für einen maßgefertigten Gewebekompensator anfordern
