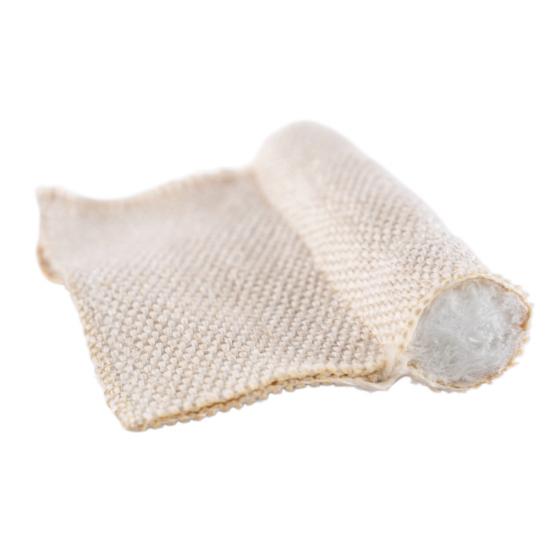

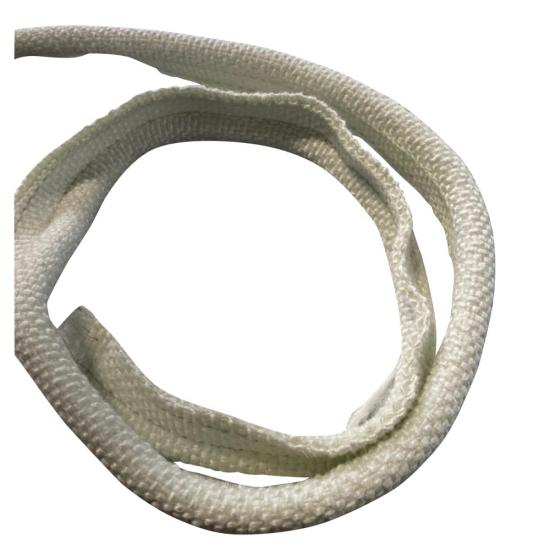

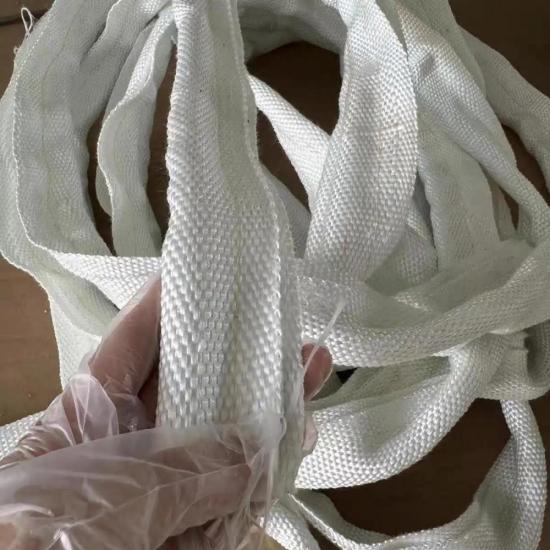

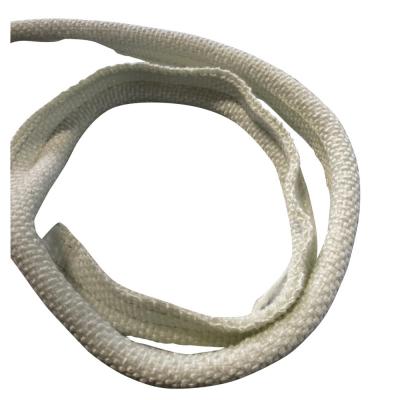

Die Fiberglass Cover Stainless Steel Core Tadpole Dichtung ist ein flexibles Hochtemperatur-Dichtungsprofil, das für industrielle Ofentüren, Ofenzugangsklappen, thermische Gehäuse, Verarbeitungsanlagen und OEM-Dichtungssysteme entwickelt wurde.

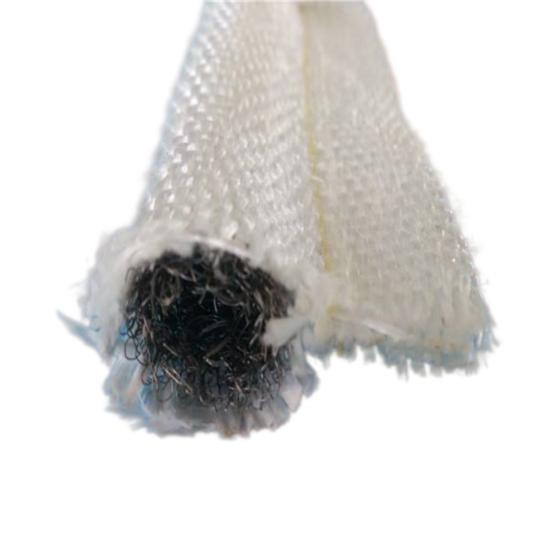

Die Dichtung besteht aus einer äußeren Hülle aus gewebtem Fiberglas und einem inneren Kern aus Edelstahl. Die Fiberglashülle sorgt für Wärmedämmung, Flexibilität und Abriebfestigkeit, während der Edelstahlkern das Wulstprofil stützt und die für wiederholtes Zusammendrücken und Entspannen notwendige Elastizität gewährleistet.
Die charakteristische Wulst-und-Endstück-Konstruktion trennt den Dichtungsbereich vom Montagebereich. Beim Schließen der Tür oder des Paneels drückt sich die verstärkte Wulst gegen die Auflagefläche und gleicht so Unebenheiten und Dichtungsspalten aus. Das flache Endstück kann anschließend mechanisch mit Klammern, Schrauben, Nieten, Klemmleisten oder gerätespezifischen Montagesystemen befestigt werden.
BSTFLEX fertigt Glasfaser-Dichtungen in kundenspezifischen Ausführungen mit unterschiedlichen Durchmessern (z. B. Wulstdurchmesser, Endbreite, Gesamtlänge) und Edelstahlkern nach Zeichnungen, Mustern und Anwendungsanforderungen. Für spezielle thermische Dichtungsanforderungen können zudem verschiedene Oberflächenbehandlungen und alternative Kernmaterialien entwickelt werden.
Bestellung (moq):
1Zahlung:
EXW, FOB, CIF, DDP, FCA, etcHafen:
Shanghai, NingboDerFiberglasabdeckung, Edelstahlkern, KaulquappendichtungDieses industrielle Wärmedichtungsprofil ist für Ofentüren, Ofenzugangsklappen, beheizte Gehäuse, Prozessanlagen und OEM-Wärmesysteme konzipiert. Es kombiniert eine flexible, gewebte Glasfaser-Außenhülle mit einem Edelstahlkern und bildet so eine robuste Wulst- und Enddichtung für Anwendungen, die wiederholte Kompression und zuverlässige Positionierung erfordern.
Die Glasfaserabdeckung bildet die äußere Wärmebarriere und sorgt für Flexibilität bei geraden Abschnitten, Ecken und leicht unebenen Dichtflächen. Im Inneren des Dichtungsrings trägt der Edelstahlkern zur Formstabilität der Dichtung bei und bietet mechanische Unterstützung bei wiederholten Öffnungs- und Schließzyklen.
BSTFLEX fertigt kundenspezifischeGlasfaser-KaulquappendichtungenDie Dichtungen sind in verschiedenen Durchmessern, Breiten, Gesamtlängen und mit Edelstahlkern erhältlich. Sie können anhand von Kundenzeichnungen, vorhandenen Mustern oder Geräteabmessungen für Erstausrüster- und Ersatzteilanwendungen entwickelt werden.
Die Leistungsfähigkeit dieser Kaulquappendichtung ergibt sich aus dem Zusammenspiel zwischen der textilen Abdeckung, dem metallischen Kern und der Geometrie von Kolben und Schwanz.
| Komponente | Material | Hauptfunktion |
|---|---|---|
| Äußere Hülle | Gewebtes Fiberglasgewebe | Wärmeschutz, Flexibilität und abriebfeste Textiloberfläche |
| Innerer Kern | Edelstahlkern | Stützt den Kolben und verbessert die Elastizität bei wiederholter Kompression. |
| Birne | Glasfaserummantelter Edelstahlkern | Erzeugt den primären Kompressionsdichtungsbereich |
| Schwanz | Glasfasergewebe | Bietet den Montage- und Haltebereich |
Eine Kaulquappendichtung verwendet einen komprimierbaren Wulst zur Abdichtung und einen flachen Schwanz zur Befestigung der Dichtung am Gerät.
Beim Schließen der Ofentür, der Ofenverkleidung oder des Gehäuses wird der Kolben durch die Kontaktfläche zusammengedrückt. Der Edelstahlkern verformt sich innerhalb seines vorgesehenen Kompressionsbereichs und trägt so zur strukturellen Integrität des Kolbens bei.
Die äußere Glasfaserabdeckung folgt der Bewegung des Kerns und bildet eine flexible textile Kontaktfläche zwischen den Gerätekomponenten.
Beim erneuten Öffnen der Tür unterstützt der Edelstahlkern die Wölbung dabei, in ihre ursprüngliche Form zurückzukehren. Dadurch eignet sich die Konstruktion besonders für Geräte, die während des Betriebs oder der Wartung wiederholt geöffnet und geschlossen werden.
Das Kernmaterial hat einen großen Einfluss auf die Leistung der Tadpole-Dichtung.
Im Vergleich zu einem Kern aus reinen Weichfasern bietet ein Edelstahlkern eine höhere mechanische Festigkeit und Profilstabilität. Dies ist besonders vorteilhaft, wenn die Dichtung häufigen Kompressionszyklen, Vibrationen, Handhabung oder mechanischem Kontakt ausgesetzt ist.
Typische Vorteile eines Edelstahlkerns sind:
Gewebtes Glasfasergewebe findet breite Anwendung in der industriellen Thermodichtung, da es Flexibilität, Dimensionsstabilität und eine gute Beständigkeit gegenüber erhöhten Temperaturen vereint.
Durch die textile Konstruktion kann sich die Dichtung an die Geometrie des Geräts anpassen und kleinere Unebenheiten ausgleichen, während der metallische Kern vor direktem Kontakt mit umgebenden Bauteilen geschützt wird.
Für Anwendungen, die andere Oberflächeneigenschaften erfordern, können Glasfaserkonstruktionen auch mit zusätzlichen Behandlungen oder Beschichtungen entsprechend den Betriebsbedingungen entwickelt werden.
Für industrielle Dichtungsanwendungen bei mittleren bis hohen Temperaturen werden häufig Kaulquappendichtungen mit Glasfaserabdeckung und Edelstahlkern gewählt.
Vergleichbare Konstruktionen in der Industrie sind für Betriebstemperaturen um 1000°F / 538°C ausgelegt. Die tatsächlich zulässige Betriebstemperatur hängt von der genauen Glasfaserqualität, der Edelstahlkernkonstruktion, dem Nahtmaterial, dem Kompressionszustand und der Umgebung ab.
Für einen Dauerbetrieb im oberen Temperaturbereich empfiehlt BSTFLEX, vor der endgültigen Materialauswahl die tatsächliche Betriebstemperatur, die Expositionszeit und die Installationsbedingungen zu bestätigen.
DerGlasfaser-Edelstahlkern-Kaulquappendichtungkann in einer Vielzahl von thermischen Geräten eingesetzt werden, darunter:
Industrieofentüren sind wiederholten Temperaturzyklen und häufigem Öffnen und Schließen ausgesetzt. Die Dichtung muss daher sowohl thermische Belastbarkeit als auch eine gleichmäßige mechanische Kompression gewährleisten.
AGlasfaser-Ofentür-Takpole-DichtungDer Edelstahlkern sorgt für eine verstärkte Wölbung, die dem Schließdruck der Tür standhält und gleichzeitig ein definiertes Dichtungsprofil beibehält.
Der Montagebügel kann je nach Ofenkonstruktion hinter einer Haltestange gesichert oder mit anderen mechanischen Befestigungsmethoden fixiert werden.
Bei Ofenzugangsklappen und Gerätetüren können aufgrund von Fertigungstoleranzen, Wärmeausdehnung und wiederholter Nutzung Schwankungen im Dichtungsspalt auftreten.
Die komprimierbare Wölbung einer Kaulquappendichtung gleicht diese Maßabweichungen in vielen Türdichtungsanwendungen effektiver aus als ein dünnes, flaches Textilband.
Wenn die Betriebstemperaturen den praktischen Bereich von Standard-Glasfaserkonstruktionen überschreiten, können alternative Materialien wie Siliziumdioxid oder Keramikgewebe in Betracht gezogen werden.
| Eigentum | Edelstahlkern | Glasfaserseilkern |
|---|---|---|
| Mechanische Verstärkung | Höher | Untere |
| Zwiebelfestigkeit | Strukturierter | Weicher |
| Kompressionswiederherstellung | Gut geeignet für wiederholtes Radfahren | Hängt von der Seildichte ab |
| Anpassungsfähigkeit | Gesteuert durch Kernkonstruktion | Im Allgemeinen weich und flexibel |
| Typische Anwendung | Industrietore und wiederholt betätigte Paneele | Allgemeine flexible Thermodichtung |
Sowohl Edelstahl als auch Inconel können als metallische Verstärkung in einer Kaulquappendichtung verwendet werden, sind aber nicht in jeder Anwendung austauschbar.
Ein Edelstahlkern wird häufig dann gewählt, wenn eine gute mechanische Verstärkung und Wärmeleistung zu einem praktikablen Materialpreis erforderlich sind.
Für anspruchsvollere thermische Umgebungen oder Anwendungen, bei denen der metallische Kern selbst eine höhere Temperaturbeständigkeit erfordert, kann ein Inconel-Kern bevorzugt werden.
Die endgültige Wahl sollte auf der Grundlage der Dauertemperatur, der Spitzentemperatur, der Atmosphäre, der mechanischen Belastung und der zu erwartenden Lebensdauer und nicht allein auf der Materialbezeichnung erfolgen.
Die Dichtungen von Tadpole sollten auf den tatsächlichen Dichtungsspalt und die Montageanordnung abgestimmt und nicht nur anhand der Gesamtbreite ausgewählt werden.
BSTFLEX kann Folgendes anpassen:
| Produkttyp | Hochtemperatur-Kaulquappendichtung |
|---|---|
| Äußere Hülle | Gewebtes Fiberglasgewebe |
| Kern | Edelstahlkern |
| Profil | Glühbirne mit flachem Befestigungsfaden |
| Temperaturbereich | Abhängig von der Glasfaserqualität, dem Kerndesign und den Anwendungsbedingungen |
| Glühbirnendurchmesser | Brauch |
| Schwanzbreite | Brauch |
| Länge | Brauch |
| Anwendung | Öfen, Heizkessel, Wärmeschutztüren, -paneele und Industrieanlagen |
| OEM-Fertigung | Erhältlich nach Zeichnung oder Muster |
Eine Ersatzdichtung muss oft eher zum Profil eines vorhandenen Geräts passen als zu einer Kataloggröße.
BSTFLEX kann herstellenmaßgefertigte Edelstahl-Kerndichtungen für Kaulquappenentsprechend:

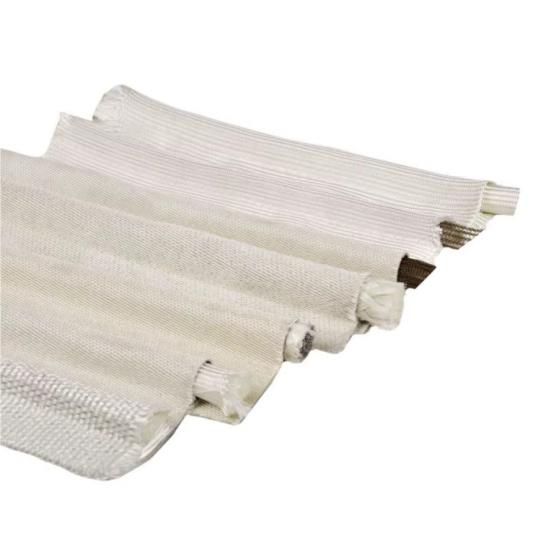

Für spezielle Anwendungen können auch alternative Deckschichten und Kerne entwickelt werden, darunter Silicagewebe, Keramikgewebe, Basaltgewebe, Aramidgewebe, Edelstahlgewebe und Inconel-Gewebekonstruktionen.
Für ein genaues Angebot geben Sie bitte, sofern verfügbar, folgende Informationen an:
Es handelt sich um eine zweiteilige Thermodichtung mit einem äußeren Mantel aus gewebtem Glasfasergewebe, der einen inneren Kern aus Edelstahl umschließt. Der Wulst dient der Kompressionsabdichtung, der Schaft der Montagefläche.
Der Edelstahlkern verstärkt die Dichtung, stützt die Wölbung und sorgt für Elastizität bei wiederholten Kompressions- und Entlastungszyklen.
Typische Anwendungsgebiete sind Industrieofentüren, Ofenzugangstüren, Wärmedämmgehäuse, Wärmebehandlungsanlagen, Trockenöfen, Pulverbeschichtungsöfen und OEM-Heizsysteme.
Ja. BSTFLEX kann verschiedene Glühbirnendurchmesser, Endstückbreiten und Gesamtprofile entsprechend dem Dichtungsspalt der Ausrüstung und der Installationskonstruktion herstellen.
Ja. Inconel-Gewebe kann für Anwendungen mit unterschiedlichen Anforderungen an den Metallkern ausgewählt werden. Das geeignete Material hängt von Temperatur, Umgebungsbedingungen und mechanischen Anforderungen ab.
Ja. Anhand eines vorhandenen Dichtungsmusters, einer Querschnittszeichnung oder detaillierter Abmessungen kann ein Ersatz- oder OEM-Dichtungsprofil entwickelt werden.
BSTFLEX stellt herGlasfaserabdeckung, Edelstahlkern, Kaulquappendichtungenfür Industrieöfen, Schmelzöfen, Wärmebehandlungsanlagen und OEM-Dichtungssysteme.
Senden Sie uns bitte Ihr Dichtungsprofil, den Durchmesser des Dichtungsrings, die Breite des Dichtungsendes, die benötigte Länge, die Betriebstemperatur und die gewünschte Menge. Wenn Sie eine vorhandene Dichtung ersetzen, können wir für die Produktentwicklung und die Angebotserstellung Fotos, Zeichnungen oder physische Muster verwenden.
