Aus diesem Grund sollte die Auswahl von Ofendichtungen auf der gesamten Dichtungsbaugruppe basieren: Hüllmaterial, Innenkern, Wulstabmessungen, Befestigungsschenkel, Vernähung, Kompressionsbereich und tatsächliche Temperatur am Dichtungsort.
BSTFLEX stellt Hochtemperatur-Fahnendichtungen für Ofentüren, Wärmebehandlungsanlagen, Brennöfen, Wärmekammern und andere industrielle Heizsysteme her. Profile können nach Zeichnungen, Geräteabmessungen oder vorhandenen Dichtungsmustern entwickelt werden.
Einer der häufigsten Fehler bei der Spezifikation besteht darin, die Dichtung nur anhand des Ofensollwerts auszuwählen.
Die Dichtung kann hinter einer feuerfesten Kante, außerhalb der heißesten Kammerzone oder angrenzend an einen gekühlten Metallrahmen installiert sein. Bei anderen Geräten kann die Dichtung direkter Strahlung, Heißgasaustritt oder erhitzten Metalloberflächen ausgesetzt sein.
Bestimmen Sie vor der Materialauswahl:
Die Temperaturbeständigkeit eines einzelnen Rohgewebes sollte nicht als Temperaturbereich der kompletten fertigen Dichtung behandelt werden.
Eine Fahnendichtung nutzt einen komprimierbaren Wulst als Hauptdichtungsabschnitt und einen flachen Textilschenkel zur Befestigung.
Beim Schließen der Ofentür wird der Wulst zwischen der Tür und dem Gegenrahmen komprimiert. Der Innenkern steuert einen Großteil des Kompressionswiderstands des Wulstes und seine Fähigkeit zur Rückverformung nach dem Öffnen der Tür.
Der Befestigungsschenkel wird normalerweise außerhalb der Hauptkompressionszone mithilfe einer Klemmleiste, Schrauben, Bolzen, Nietverbindungen oder eines anderen gerätespezifischen Befestigungssystems gehalten.
| Komponente | Hauptfunktion | Frage zur Auswahl |
|---|---|---|
| Hülle | Bildet die freiliegende Textiloberfläche | Welcher thermischen und mechanischen Belastung wird die Dichtung ausgesetzt sein? |
| Kern | Steuert die Wulstunterstützung und das Kompressionsverhalten | Wie viel Schließkraft, Rückverformung und Verstärkung sind erforderlich? |
| Wulst | Erzeugt die Kompressionsdichtzone | Welche Unbelastete Größe und installierte Höhe passen zum Ofenspalt? |
| Schenkel | Bietet den Befestigungsbereich | Wie wird die Dichtung gehalten, ohne den Wulst zu beeinträchtigen? |

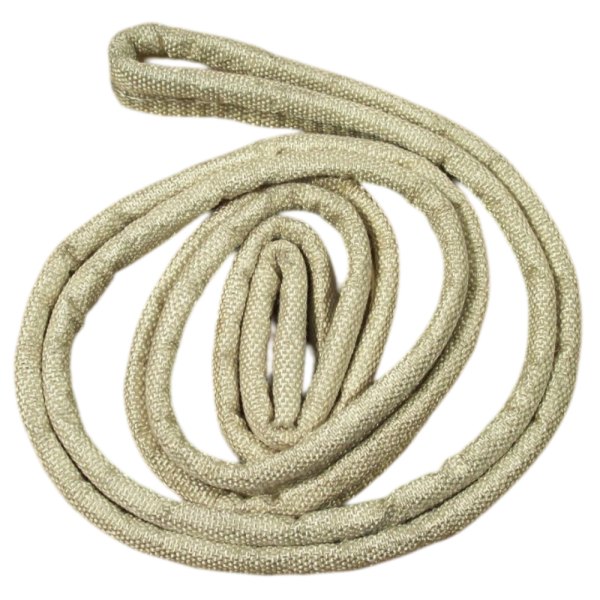

Glasfaser-Kaulquappendichtungen können für Ofen- und Heizgeräteanwendungen geeignet sein, bei denen die tatsächliche Dichtlinientemperatur innerhalb der Leistungsfähigkeit der vollständigen Glasfaserkonstruktion liegt.
Standard-Glasfaser sollte nicht automatisch spezifiziert werden, nur weil die vorhandene Dichtung weiß oder gewebt aussieht. Wo die Temperaturen anspruchsvoller sind, können Silica- oder Keramiktextilien einen geeigneteren Ausgangspunkt bieten.
Eine behandelte Glasfaseroberfläche kann in Betracht gezogen werden, wenn die Anwendung andere Oberflächen- und thermische Eigenschaften als unbehandelte Glasfaser erfordert.
BSTFLEX stellt her Vermiculit-beschichtetes Glasfaser-Kaulquappendichtungsband für industrielle thermische Dichtungsanwendungen.
Die endgültige Anforderung an die Dauertemperatur sollte immer anhand der tatsächlichen Materialkonstruktion und der verifizierten Produktspezifikation überprüft werden.

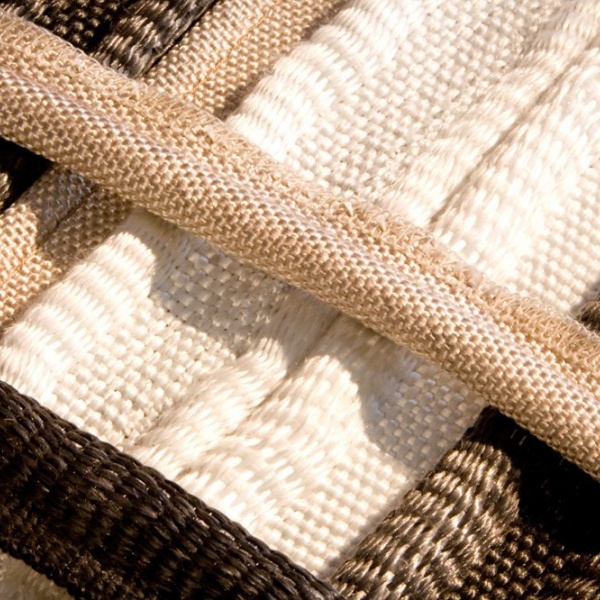

Silica-Gewebe wird zu einer wichtigen Option, wenn die erforderliche thermische Leistung den praktischen Betriebsbereich einer Standard-Glasfaserkonstruktion übersteigt.
Die Abdeckung kann entweder mit einem nichtmetallischen Hochtemperaturkern oder einem metallisch verstärkten Kern kombiniert werden.
Für eine Silica-Abdeckung mit metallischer Stütze, überprüfen Sie die Hochtemperatur-Kaulquappendichtung mit Silica-Gewebeabdeckung und Inconel-Kern .
Wo eine nichtmetallische Innenkonstruktion bevorzugt wird, bietet die Kaulquappendichtung mit Silica-Gewebeabdeckung und Keramikkern eine andere Kombination aus Abdeckung und Kern.
Keramiktextilkonstruktionen werden für anspruchsvolle Ofen-, Brennofen- und thermische Verarbeitungsanwendungen verwendet, bei denen die Dichtung eine hochtemperaturbeständige Textilabdeckung erfordert.
Die Kaulquappendichtung mit Keramikgewebeabdeckung und Keramikkern kombiniert ein äußeres Keramiktextil mit einem inneren Keramikkern.
Für Anwendungen, die eine metallische Innenverstärkung erfordern, stellt BSTFLEX auch die Kaulquappendichtung mit Keramikgewebeabdeckung und Inconel-Kern her.
Ein Inconel-Kern ist nicht erforderlich, nur weil ein Ofen bei hoher Temperatur betrieben wird.
Er wird relevant, wenn der metallische Kern selbst unter anspruchsvollen thermischen Bedingungen ein nützliches strukturelles Verhalten beibehalten muss oder wenn die Dichtung eine interne metallische Verstärkung erfordert.
Die Kernauswahl sollte berücksichtigen:
Die Abdeckung und der Kern sollten als ein System ausgewählt werden. Ein Hochleistungs-Metallkern kann eine ungeeignete äußere Textilie, ein ungeeignetes Nahtmaterial oder eine ungeeignete Montageanordnung nicht ausgleichen.
Ein Keramikkern bietet eine nichtmetallische Hochtemperaturoption innerhalb des Wulstes.
Es kann je nach gewünschter Außenfläche mit Silika- oder Keramikgewebe kombiniert werden. Diese Art der Konstruktion kann in Betracht gezogen werden, wenn die Anwendung Hochtemperatur-Fasermaterialien ohne metallischen Innenkern erfordert.
Kerndichte und fertige Wulstkonstruktion beeinflussen weiterhin das Kompressionsverhalten. Bei zwei Dichtungen mit Keramikkern und gleichen Außenmaßen sollte nicht automatisch von der gleichen Schließkraft ausgegangen werden.
Einige Ofentüren verursachen neben Hitze ein zweites Problem: mechanische Reibung.
Wenn eine Dichtung wiederholt mit einer rauen Kante in Kontakt kommt, an umliegendem Metall reibt oder bei der Wartung starker Beanspruchung ausgesetzt ist, kann das äußere Textil einen erheblichen Oberflächenverschleiß erleiden.

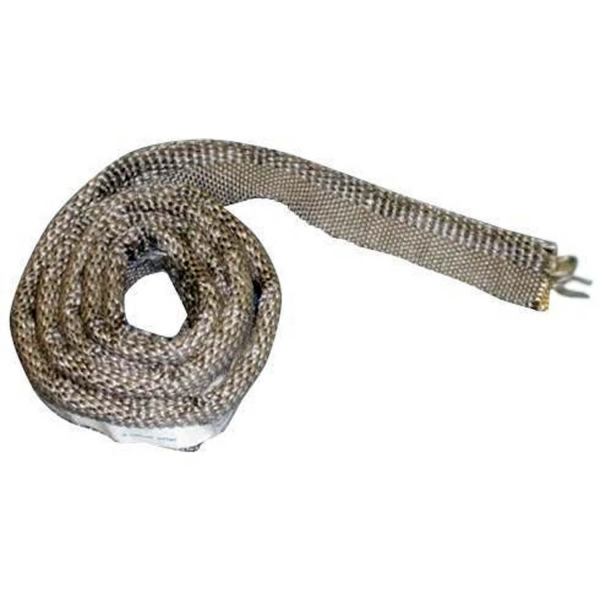

Für anspruchsvolle thermische und mechanische Bedingungen fertigt BSTFLEX die Inconel-Ummantelung Keramikgewebe-Abdeckung Keramikkern-Tadpole-Dichtung .
Bei dieser mehrschichtigen Konstruktion bietet die metallische Ummantelung eine zusätzliche äußere Schutzstruktur um das Keramiktextil und den Kern.
Das Hinzufügen einer Verstärkung macht es nicht überflüssig, scharfe Kanten, übermäßiges Gleiten oder eine Fehlausrichtung der Tür zu korrigieren. Die Geometrie der Ausrüstung sollte überprüft werden, wenn der Abrieb stark ist.
| Anwendungsanforderung | Zu bewertende Konstruktion | Hauptgrund |
|---|---|---|
| Moderate thermische Belastung | Tadpole-Dichtung auf Glasfaserbasis | Flexible allgemeine thermische Abdichtung, bei der die verifizierte Dichtungstemperatur geeignet ist |
| Höhere thermische Belastung mit behandelter Glasfaser | Vermiculit-behandelte Glasfaser | Alternative Glasfaser-Oberflächenkonstruktion |
| Hochtemperaturtextil mit nicht-metallischem Kern | Silika-Abdeckung + Keramikkern | Hochtemperatur-Faserkonstruktion ohne metallische Wulstverstärkung |
| Hochtemperaturtextil mit metallischer Verstärkung | Silika-Abdeckung + Inconel-Kern | Thermische Textilie kombiniert mit verstärkter Innenstruktur |
| Anspruchsvolle Hochtemperatur-Faserkonstruktion | Keramik-Abdeckung + Keramikkern | Kombination aus Keramiktextil und Faser |
| Hohe Temperatur mit interner metallischer Stütze | Keramik-Abdeckung + Inconel-Kern | Keramische Außenschicht kombiniert mit metallischer Kernverstärkung |
| Hohe Temperatur plus erheblicher Oberflächenverschleiß | Inconel-Ummantelung + Keramikgewebe + Keramikkern | Zusätzliche externe mechanische Verstärkung |
Diese Tabelle ist ein Auswahlleitfaden, keine universelle Temperaturtabelle. Die endgültige Eignung hängt von den genauen Materialqualitäten und Betriebsbedingungen ab.
Eine Ofentür behält möglicherweise nicht vom Kaltstart bis zur vollen Betriebstemperatur exakt die gleiche Geometrie bei.
Metallrahmen, feuerfeste Strukturen und Befestigungskomponenten können sich unterschiedlich ausdehnen. Der Dichtungsspalt kann sich daher beim Aufheizen und Abkühlen des Ofens am Umfang verändern.
Für den Austausch oder das OEM-Design messen oder bewerten Sie:
Beheben Sie eine verzogene Tür nicht einfach durch die Wahl einer zu großen Dichtungswulst. Übermäßige Kompression an der engsten Stelle kann die Schließkraft erhöhen und die Lebensdauer der Dichtung verkürzen.
Es gibt keinen universellen Kompressionsprozentsatz für jede Tadpole-Dichtung.
Wenn die freie Wulsthöhe und die Einbauhöhe bekannt sind, kann die nominelle Kompression wie folgt berechnet werden:
Kompression (%) = (Freie Wulsthöhe - Eingebaute Wulsthöhe) / Freie Wulsthöhe x 100
Wenn zum Beispiel eine vorgeschlagene Wulst eine freie Höhe von 20 mm hat und die Einbauhöhe 15 mm beträgt, beträgt die berechnete dimensionale Kompression 25 %.
Diese Berechnung beschreibt nur die Geometrie. Sie beweist nicht, dass 25 % für dieses Material oder diesen Kern geeignet sind.
Die korrekte Arbeitskompression sollte anhand folgender Punkte validiert werden:
Eine abgeflachte Wulst kann auf eine lange Betriebsdauer, übermäßige Kompression, ungeeignete Kernkonstruktion oder thermische Zersetzung hinweisen.
Übernehmen Sie nicht einfach die abgenutzte Höhe als Ersatzmaß.
Mögliche Ursachen sind Rahmenverzug, Scharnierbewegung, Verschlussjustierung, falsche Wulstgröße oder dauerhafte Kompression der alten Dichtung.
Prüfen Sie auf scharfe Befestigungsteile, freiliegende Metallkanten, gleitenden Kontakt und übermäßige Handhabung, bevor Sie nur das Textilmaterial austauschen.
Überprüfen Sie die Fahnenbreite, den Klemmeingriff, die Geometrie der Halteleiste und den Abstand der Befestigungselemente.
Ein kleiner beschädigter Bereich kann auf ein direktes Austreten von Heißgas oder einen lokalen Hotspot hinweisen, anstatt auf ein allgemeines Problem mit der Materialtemperatur.
Notieren Sie sowohl die Maße der alten Dichtung als auch die der Ausrüstung.
Messen Sie für den Dichtungsquerschnitt:
Für den Ofen Folgendes erfassen:
Eine verschlissene Dichtung sollte als Referenznachweis und nicht als exakte Darstellung des ursprünglichen Neuzustandsprofils betrachtet werden.
Wenn keine Zeichnungen verfügbar sind, kann BSTFLEX ein physisches Muster zusammen mit den Anwendungsinformationen überprüfen.
Für eine höhere Genauigkeit beim Austausch angeben:
Wenn die Legierung oder das Textilmaterial des vorhandenen Kerns unbekannt ist, kennzeichnen Sie dies als unbekannt, anstatt eine angenommene Spezifikation zuzuweisen.
Bei neuen Öfen und Wärmebehandlungsanlagen sollte die Dichtungsauswahl bereits während der Konstruktionsphase von Tür und Rahmen beginnen und nicht erst nach der Fertigung.
Nützliche OEM-Konstruktionsangaben sind:
| Spezifikationspunkt | Benötigte Informationen |
|---|---|
| Türgeometrie | Querschnitt, Umfangsabmessungen, Eckradien und Haltedetails |
| Dichtspalt | Nominaler, minimaler und maximaler geschlossener Spalt |
| Temperatur | Dauer- und Spitzentemperatur an der Dichtungsposition |
| Hülle | Glasfaser, Silika, Keramik oder sonstiges gefordertes Textil |
| Kern | Faser, Keramik, Edelstahl, Inconel oder sonstige spezifizierte Konstruktion |
| Kompression | Höhe des eingebauten Wulstes und verfügbare Schließkraft |
| Betrieb | Erwartete Türöffnungsfrequenz und thermische Zyklen |
| Menge | Prototypenbedarf und geschätztes Produktionsvolumen |
BSTFLEX unterstützt die Entwicklung kundenspezifischer Profile, die Musterproduktion und die OEM-Fertigung durch seinen Fertigungsservice für kundenspezifische Kaulquappendichtungen .
Wenn ein neues Material oder eine neue Kernkonstruktion eingeführt wird, sollte die Prototypenbewertung mehr als nur die grundlegende maßliche Passform bestätigen.
Prüfung:
Wenn der Ofen eine definierte Anforderung an Leckage oder Prozessabdichtung hat, bewerten Sie die vollständige Verbindung gemäß den geltenden Testkriterien der Anlage.
Eine textile Kaulquappendichtung sollte ohne entsprechende Systemvalidierung nicht automatisch als gasdicht oder druckfest bezeichnet werden.
Hochtemperatur-Kaulquappendichtungen können in Betracht gezogen werden für:
Für eine effiziente technische Prüfung und Angebotserstellung senden Sie bitte:
Die geeignete Dichtung hängt von der Dichtungslinientemperatur, dem Spalt, der Türbewegung und der erforderlichen Kompression ab. Kaulquappendichtungen mit Hüllen aus Glasfaser, Silika oder Keramik mit Faser- oder Metallkernen gehören zu den Konstruktionen, die für die Abdichtung von Industrieofentüren verwendet werden.
Nein. Das Material für die höchsten Temperaturen ist nicht automatisch die beste Wahl. Hülle, Kern, Abriebbedingungen, Flexibilität, Kompressionsanforderungen und die tatsächliche Dichtungstemperatur sollten alle berücksichtigt werden.
Ein Inconel-Kern kann dort in Betracht gezogen werden, wo eine metallische Verstärkung in einer anspruchsvollen thermischen Umgebung erforderlich ist. Er sollte eher nach der tatsächlichen Kerntemperatur und den mechanischen Anforderungen ausgewählt werden als allein nach der Ofentemperatur.
Nicht automatisch. Keramik- und Metallkerne können unterschiedliche Kompressions-, Rückstell- und Verstärkungseigenschaften aufweisen. Ein Wechsel des Kerns sollte als neue Dichtungskonstruktion bewertet werden.
Ja. Kundenspezifische Ersatzprofile können anhand von Zeichnungen, Geräteabmessungen, Fotos und physischen Mustern entwickelt werden. Eine abgenutzte Dichtung sollte nach Möglichkeit durch tatsächliche Gerätemessungen ergänzt werden.
Ja. Wulstabmessungen, Fahnenabmessungen, Gesamtprofil, Kernaufbau und fertige Länge können entsprechend dem Ofendesign gefertigt werden.
BSTFLEX fertigt kundenspezifische Ofentür-Kaulquappendichtungen, Hochtemperatur-Ofendichtungen und Ersatzdichtungsprofile für OEM-Ofenhersteller, industrielle Wartungsunternehmen und thermische Verarbeitungsanlagen.
Für Hochtemperaturanwendungen prüfen Sie die verfügbaren Silika- und Inconel-Konstruktionen, Silika- und Keramikkernkonstruktionen, Keramikhüllen- und Keramikkernkonstruktionen, Keramikhüllen- und Inconel-Kernkonstruktionen, und Inconel-verstärkte Keramikkonstruktionen.
