Kondensatablesiter-Isoliermantel

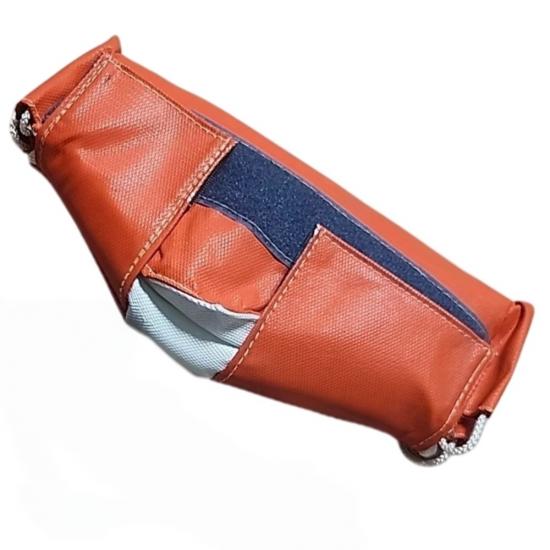

Eine Isolierhülle für Kondensatableiter ist eine abnehmbare thermische Abdeckung, die um einen industriellen Kondensatableiter und dessen zugelassene Isoliergrenze geformt ist. Sie hilft dabei, die Isolierlücke zwischen der Dampfleitung und der Kondensatleitung zu schließen, während sie dem Wartungspersonal ermöglicht, den Ableiter zum Testen, Reinigen oder Austauschen zu erreichen.

BSTFLEX fertigt jede Hülle passend zum installierten Ableiter, anstatt sich nur auf die Nennweite des Rohrs zu verlassen. Ableitertyp, Gehäuseabmessungen, Anschlussanordnung, Ausrichtung, integrierter Schmutzfänger, Ablasspunkt und Testzugang beeinflussen das endgültige Schnittmuster.

Warum Kondensatableiter eine abnehmbare Hülle benötigen

Kondensatableiter erfordern eine regelmäßige Überwachung, da Schmutz, Verschleiß, Verstopfungen und interne Defekte die Art und Weise beeinflussen können, wie Kondensat und Luft das Dampfsystem verlassen. Eine permanente Isolierung muss möglicherweise jedes Mal aufgeschnitten werden, wenn der Ableiter getestet oder geöffnet wird. Einmal entfernt, wird sie nicht immer korrekt wiederhergestellt.

Eine wiederverwendbare Hülle kann geöffnet werden, ohne die Isolierbaugruppe zu zerstören. Nachdem der Ableiter inspiziert und wieder in Betrieb genommen wurde, kann die passgenaue Abdeckung normalerweise wieder angebracht werden. Öffnungen und abnehmbare Klappen können um die Punkte herum angeordnet werden, die Techniker erreichen müssen.

• Bietet abnehmbare thermische Abdeckung um das zugelassene Ableitergehäuse
• Hilft, freiliegende heiße Oberflächen in Servicebereichen zu reduzieren
• Ermöglicht Zugang für Tests und vorbeugende Wartung
• Kann integrierte Schmutzfänger, Stopfen und Ablassanschlüsse aufnehmen
• Unterstützt wiederholtes Entfernen und erneutes Anbringen
• Kann mit der Ableiternummer oder dem Standort im Dampfsystem beschriftet werden

Bestätigen Sie, dass der Kondensatableiter isoliert werden darf

Nicht jeder Kondensatableiter sollte vollständig umschlossen werden. Einige thermostatische oder temperaturabhängige Ableiter sind auf den Wärmeverlust des Gehäuses als Teil ihres Betriebszyklus angewiesen. Das Abdecken des falschen Bereichs kann die Reaktionszeit verändern oder den normalen Betrieb stören.

Bevor Sie eine Hülle bestellen, bestätigen Sie die zulässige Isoliergrenze beim Hersteller des Kondensatableiters, beim Anlageningenieur oder anhand der Systemspezifikation. Geben Sie nach Möglichkeit Fabrikat, Modell und Funktionsprinzip des Ableiters an. BSTFLEX fertigt die Abdeckung gemäß der zugelassenen Grenze, bestimmt jedoch nicht, ob ein unbekanntes Ableiterdesign isoliert werden darf.

Kondensatableiter-Typen

Kundenspezifische Hüllen können für verschiedene Ableiterkonstruktionen in Betracht gezogen werden, nachdem die Isolieranforderungen bestätigt wurden:

• Thermodynamische Kondensatableiter
• Schwimmer-Kondensatableiter
• Glockenschwimmer-Kondensatableiter
• Thermostatische Kondensatableiter mit Membranregler
• Bimetall-Kondensatableiter
• Druckgesteuerte Kondensat-Ausrüstung
• Kondensatableiter mit integrierten Schmutzfängern
• Ableiterstationen, die mit Verschraubungen, Flanschen und Testventilen montiert sind

Das Schnittmuster der Abdeckung muss der tatsächlich installierten Ausrichtung entsprechen. Ein horizontaler Ableiter, ein vertikaler Ableiter und eine Universalanschlussbaugruppe können unterschiedliche Verschlüsse und Zugangspunkte erfordern, selbst wenn die Anschlussgröße gleich ist.

Was die Hülle beinhalten kann

Abhängig vom genehmigten Projektdesign kann die Hülle nur das Ableitergehäuse abdecken oder sich über ausgewählte Anschlüsse erstrecken. Separate Abdeckungen sind oft vorzuziehen für benachbarte Absperrventile, Flansche und Schmutzfänger, da jede Komponente dann unabhängig gewartet werden kann.

• Kondensatableitergehäuse
• Zugelassene Einlass- und Auslassanschlussbereiche
• Gehäuse des integrierten Schmutzfängers
• Abnehmbare Zugangsklappe für eine Schmutzfängerkappe
• Geformte Öffnung um ein Ablassventil
• Testanschluss oder Sensorzugang
• Identifikationsfenster oder dauerhaftes Geräteschild
• Überlappung mit angrenzender Rohrisolierung

Materialaufbau

Das Temperaturlimit eines Gewebes entspricht nicht der Einstufung des fertigen Mantels. Die komplette Baugruppe umfasst den Isolierkern, die Innenauskleidung, das Garn, die Befestigungselemente und die Montagedetails. Die Materialauswahl muss auf der Betriebstemperatur und den externen Umgebungsbedingungen basieren.

Erforderliche Messinformationen

Eine Zeichnung des Ableitermodells ist der bevorzugte Ausgangspunkt. Falls keine Zeichnung verfügbar ist, stellen Sie klare Fotos und die folgenden Maße bereit:

1. Ableiterhersteller und Modell, falls bekannt
2. Funktionsprinzip oder Typ des Ableiters
3. Außendurchmesser von Einlass- und Auslassrohr
4. Gewinde-, Schweißmuffen-, Flansch- oder Universalanschlussart
5. Gesamtlänge, Breite und Höhe des Gehäuses
6. Abmessungen von der Mittellinie zum Gehäuse
7. Installierte Ausrichtung und Kondensatflussrichtung
8. Position und Größe von Siebkappen, Stopfen und Ablassventilen
9. Prüfpunkte, Sensorpositionen und Bereiche, die sichtbar bleiben müssen
10. Außendurchmesser der angrenzenden Rohrisolierung
11. Abstand zu Böden, Wänden, Stützen und nahegelegenen Ventilen
12. Betriebstemperatur, Druckinformationen und Umgebung

Fotos sollten den Ableiter nach Möglichkeit von beiden Seiten, von oben und von unten zeigen. Markieren Sie die zugelassene Isoliergrenze und die erforderliche Öffnungsrichtung direkt auf den Fotos.

Zugang für Prüfung und Wartung

Kondensatableiter können mittels Temperatur-, Ultraschall- oder anderen im Werk zugelassenen Methoden geprüft werden. Der Mantel kann zur Prüfung vollständig entfernt werden oder eine Zugangsöffnung enthalten, wenn der Prüfpunkt bekannt ist. Die Zugangsgestaltung sollte vor der Produktion vereinbart werden, damit die Öffnung während des Normalbetriebs keinen unnötigen Bereich freilegt.

Siebkappen, Ablassventile und Abflusswege müssen nutzbar bleiben. Eine Abdeckung sollte Leckagen oder abgelassenes Kondensat nicht in den Isolierkern leiten. Wenn die Ableiterstation mehrere Komponenten umfasst, bieten nummerierte Einzelabdeckungen normalerweise einen besseren Zugang als eine übergroße Matte.

Mantellayout für eine Kondensatableiterstation

Eine komplette Ableiterstation kann ein vorgeschaltetes Absperrventil, einen Schmutzfänger, einen Kondensatableiter, ein Rückschlagventil, ein nachgeschaltetes Absperrventil und Verbindungsrohrleitungen umfassen. Diese Komponenten müssen nicht von einer einzigen Abdeckung umschlossen sein. Eine modulare Anordnung ermöglicht es, jedes Teil zu öffnen und auszutauschen, ohne die Isolierung der gesamten Station entfernen zu müssen.

BSTFLEX kann separate, gekennzeichnete Mäntel für den Ableiter, angrenzende Ventile, Flansche und Rohrabschnitte herstellen. Überlappungen an den Enden helfen dabei, dass die einzelnen Abdeckungen aufeinandertreffen, ohne sie dauerhaft zu verbinden.

Installation

1. Bestätigen Sie, dass der Mantel mit der Ableiternummer, dem Modell und dem Installationsort übereinstimmt.
2. Befolgen Sie das Werksverfahren für Arbeiten an unter Druck stehenden oder isolierten Dampfanlagen.
3. Überprüfen Sie den Kondensatableiter und die Anschlüsse auf aktive Leckagen, bevor Sie die Isolierung anbringen.
4. Positionieren Sie die Ummantelung so, dass Abblas-, Prüf- oder Inspektionspunkte nicht blockiert werden.
5. Richten Sie die Einlass- und Auslassöffnungen an der angrenzenden Rohrisolierung aus.
6. Schließen Sie die Verschlüsse schrittweise und verteilen Sie die Spannung gleichmäßig.
7. Stellen Sie sicher, dass Kennzeichnungen, Durchflussrichtung und erforderliche Bedienelemente sichtbar bleiben.
8. Bestätigen Sie, dass die Ummantelung den Betrieb oder die Entwässerung des Kondensatableiters nicht beeinträchtigt.

Inspektion und Wiederverwendung

Entfernen Sie die Ummantelung gemäß dem Wartungsverfahren der Anlage und legen Sie sie auf eine saubere, trockene Oberfläche. Überprüfen Sie die Außenhülle, die Auskleidung, die Nähte, die Befestigungselemente und den Isolierkern vor der erneuten Installation. Nasse oder chemisch verunreinigte Isolierungen sollten untersucht und nicht erneut eingeschlossen werden.

Verwenden Sie die Ummantelung nicht, um aktive Leckagen zu verdecken. Jede undichte Verbindung, jeder beschädigte Kondensatableiter oder jede defekte Komponente muss repariert und in einen sicheren Zustand versetzt werden, bevor die Isolierabdeckung wieder in Betrieb genommen wird.

Kondensatableiter-Ummantelungen für den Außenbereich

Kondensatableiterstationen im Außenbereich erfordern eine sorgfältige Kontrolle des Wassereintritts. Wetterfeste Gewebe können mit geschützten Nähten, geeigneten Überlappungen und einer entwässerungsgerechten Installation kombiniert werden. Der Verschluss sollte erreichbar bleiben und nicht zu einer Stelle zeigen, an der sich Regenwasser oder Kondensat sammeln kann.

Die Isolierung reduziert die Wärmeübertragung, garantiert jedoch keinen Frostschutz bei Stillstand oder Ausfall der Dampfversorgung. Projekte bei kaltem Wetter erfordern möglicherweise zusätzlich zur abnehmbaren Ummantelung eine Begleitheizung, Entwässerung oder andere technische Maßnahmen.

OEM- und Ersatzteilversorgung

BSTFLEX unterstützt Prototypen, Anlagenaustauschprojekte und wiederkehrende OEM-Produktionen. Ummantelungen können anhand von technischen Zeichnungen, Feldmaßen, Fotos, Schablonen oder genehmigten Mustern gefertigt werden. Dauerhafte Etiketten können die Kondensatableiternummer, Leitungsnummer, den Ummantelungsabschnitt und die Installationsrichtung enthalten.

Identifizieren Sie bei Ersatzarbeiten alle Probleme mit der vorherigen Ummantelung, wie z. B. blockierten Prüfzugang, Beeinträchtigung eines Abblasventils, schwierige Verschlüsse oder falsche Ausrichtung. Diese Informationen ermöglichen es, das neue Muster zu korrigieren, anstatt es einfach nur zu kopieren.

Zugehörige abnehmbare Isolierprodukte

• Abnehmbare Isolierdecken und Ummantelungen
• Abnehmbare Rohrisolierungsummantelung
• Abnehmbare Isolierabdeckung für Rohrbögen und Rohrverbindungsstücke
• Abnehmbare Flanschisolierabdeckung
• Abnehmbare Ventilisolierungsummantelungen
• Kundenspezifische abnehmbare Filterisolierabdeckung
• Herstellung kundenspezifischer abnehmbarer Isolierdecken

Häufig gestellte Fragen

Kann jeder Kondensatableiter mit einer Isolierung versehen werden?

Nein. Einige Kondensatableiter-Konstruktionen sind möglicherweise auf Wärmeverlust angewiesen oder haben Bereiche, die frei bleiben müssen. Bestätigen Sie die zulässige Isoliergrenze mit dem Hersteller des Kondensatableiters, dem Anlageningenieur oder der Systemspezifikation, bevor Sie bestellen.

Kann die Ummantelung den integrierten Schmutzfänger einschließen?

Ja, wenn das Muster einen geeigneten Zugang zur Schmutzfängerkappe, zum Sieb und zum Abblaspunkt bietet. Eine separate Klappe oder eine geteilte Ummantelung kann die Wartung erleichtern.

Kann eine Ummantelung für mehrere Kondensatableitermodelle passen?

Nur wenn die Außenabmessungen, Anschlusspositionen, Betriebsausrichtung und erforderlichen Zugangspunkte ausreichend ähnlich sind. Jedes Modell sollte überprüft werden, bevor es demselben Muster zugeordnet wird.

Sollten Absperrventile in die Kondensatableiter-Ummantelung einbezogen werden?

Separate Ventilummantelungen sind normalerweise praktischer. Sie ermöglichen die Wartung eines Ventils oder Kondensatableiters, ohne die gesamte Stationsisolierung entfernen zu müssen.

Kann der Kondensatableiter getestet werden, ohne die gesamte Ummantelung zu entfernen?

Eine Zugangsklappe kann hinzugefügt werden, wenn der zugelassene Prüfpunkt bekannt ist. Einige Inspektionsmethoden erfordern je nach Anlagenverfahren und Kondensatableiter-Konstruktion möglicherweise dennoch eine vollständige Entfernung.

Kann die Ummantelung im Außenbereich verwendet werden?

Ja. Das Außengewebe, die Nähte, Überlappungen, Verschlüsse und die Installationsrichtung müssen für die Witterungseinflüsse ausgewählt werden. Isolierungen im Außenbereich sollten zudem regelmäßig auf Wassereintritt überprüft werden.

Fordern Sie eine kundenspezifische Kondensatableiter-Isolierummantelung an

Senden Sie das Kondensatableitermodell, die Anschlussgröße, die installierte Ausrichtung, die Betriebstemperatur, die Menge, Fotos und verfügbare Zeichnungen an BSTFLEX. Wir prüfen die genehmigte Isoliergrenze, die Materialien, die Verschlussanordnung und den Wartungszugang, bevor wir die Fertigungsspezifikation bestätigen.
