Die abnehmbaren Isolierabdeckungen von BSTFLEX für Rohrbögen und Rohrverbindungsstücke sind speziell für industrielle Rohrbögen, T-Stücke, Reduzierstücke und andere unregelmäßige Rohrleitungskomponenten gefertigt. Die geformten, wiederverwendbaren Abschnitte passen sich der Geometrie des Verbindungsstücks an, verbinden sich mit der angrenzenden Rohrisolierung und können zur Inspektion oder Wartung entfernt werden, ohne das gesamte Isoliersystem zu beschädigen.
Bestellung (moq):
1Industrielle Rohrformstücke unterbrechen die einfache zylindrische Form eines geraden Rohrs. Bögen ändern die Richtung, T-Stücke bilden Abzweigungen und Reduzierstücke verbinden unterschiedliche Rohrdurchmesser. Diese Veränderungen machen es schwieriger, herkömmliche Isolierungen ohne Lücken zuzuschneiden, anzupassen und zu entfernen.
BSTFLEX fertigt abnehmbare Isolierabdeckungen passend zur tatsächlichen Geometrie von Bögen, T-Stücken, Reduzierstücken und zugehörigen Formstücken. Jede Abdeckung ist so zugeschnitten, dass sie an die angrenzende Rohrisolierung anschließt, während der Zugang zum Formstück, zu Schweißnähten und zu nahegelegenen Komponenten erhalten bleibt. Die wiederverwendbare Konstruktion kann bei Inspektionen oder Wartungsarbeiten abgenommen und nach Abschluss der Arbeiten wieder installiert werden.
Flansche, Ventile, Pumpen und gerade Rohrabschnitte haben ihre eigenen abnehmbaren Isolierprodukte. Durch die Trennung dieser Komponenten kann die Formstückabdeckung der korrekten Form folgen, und Wartungsteams können nur den Abschnitt öffnen, der gewartet werden muss.
Eine flache, rechteckige Matte kann knittern oder sich ablösen, wenn sie um einen gekrümmten Bogen gewickelt wird. Bei einem T-Stück müssen drei Rohröffnungen korrekt ausgerichtet sein. Ein Reduzierstück benötigt zwei unterschiedliche Enddurchmesser und einen kontrollierten Übergang dazwischen. Wenn das Schnittmuster nicht zum Formstück passt, kann die Isolierung an einer Stelle gestaucht werden und an einer anderen eine offene Lücke hinterlassen.
BSTFLEX verwendet geformte Paneele, segmentierte Kurven, verstärkte Nähte und angepasste Öffnungen, um diesen Profilen zu folgen. Überlappungslaschen können die Abdeckung mit angrenzenden Rohrmänteln oder einer permanenten Isolierung verbinden. Das Ziel ist eine praktische, abnehmbare Baugruppe und keine lose Matte, die um eine unregelmäßige Komponente gebunden ist.

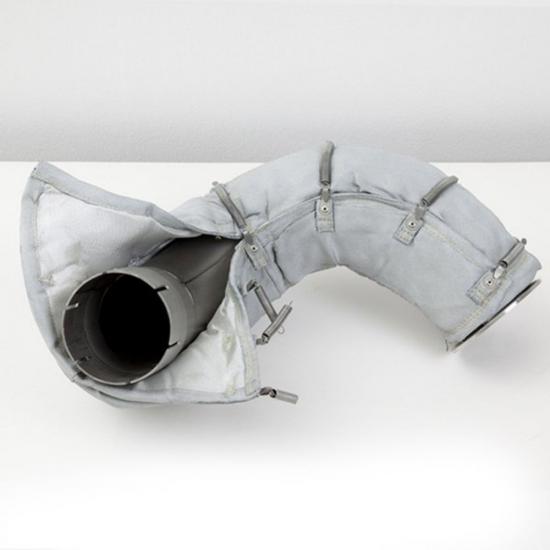

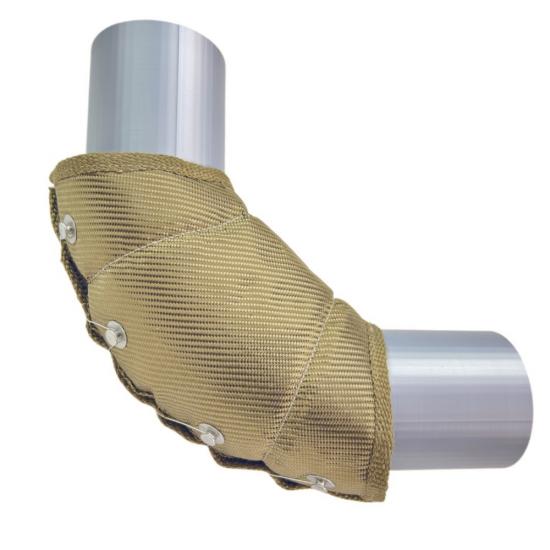

Ein segmentiertes Schnittmuster folgt der Krümmung eines Rohrbogens. Die Anzahl und Form der Paneele hängen vom Bogenwinkel, dem Mittellinienradius, dem Rohrdurchmesser und der Isolierdicke ab. Der Verschluss kann je nach verfügbarem Freiraum an der Außen- oder Innenseite des Bogens positioniert werden.
Eine zwei- oder mehrteilige Konstruktion kann verwendet werden, wenn sich der Bogen in der Nähe einer Wand, eines Bodens oder einer benachbarten Leitung befindet. Separate Abschnitte reduzieren den für die Installation benötigten Platz und ermöglichen es, eine Seite unabhängig zu entfernen.
Eine T-Stück-Abdeckung enthält Öffnungen für das Hauptrohr und den Abzweiganschluss. Gleiche T-Stücke und reduzierende T-Stücke erfordern unterschiedliche Schnittmuster. Abzweigwinkel, Rohrdurchmesser und die verfügbare gerade Länge auf allen drei Seiten müssen bestätigt werden.
Ein Reduzierstückmantel bildet den Übergang zwischen zwei Rohrdurchmessern. Konzentrische Reduzierstücke sind im Allgemeinen symmetrisch um die Mittellinie, während bei exzentrischen Reduzierstücken die flache Seite und die Einbaulage identifiziert werden müssen, bevor das Schnittmuster erstellt wird.

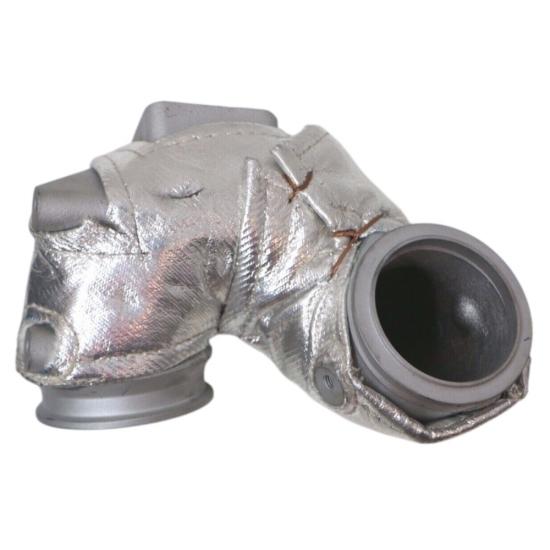

Gefertigte Übergangsstücke, geschweißte Abzweigverbindungen und nicht standardmäßige Formstücke können anhand einer Zeichnung, Schablone, dreidimensionalen Messung oder eines physischen Musters abgedeckt werden. Fotos aus verschiedenen Winkeln helfen dabei, den Installationsfreiraum und die Verschlussposition zu bestätigen.
| Abdeckungskomponente | Typische Optionen | Zweck |
|---|---|---|
| Äußere Schutzschicht | Silikonbeschichtetes Glasfasergewebe,PTFE-beschichtetes Glasfasergewebe, aluminisiertes Glasfasergewebe oder andere beschichtete hitzebeständige Gewebe | Schützt vor Handhabung, Öl, Feuchtigkeit, Witterung, Abrieb und Verschmutzung vor Ort |
| Isolierkern | Glasfaser-Nadelmatte, Silica-Nadelmatte, Keramikfaserisolierung oder Isolierung auf Aerogel-Basis | Bietet Wärmewiderstand um das Formstück |
| Heißseitige Auskleidung | Glasfasertuch, Silicagewebe, Edelstahlfolie oder Edelstahlgewebe | Umschließt die Isolierung und liegt am beheizten Bauteil an |
| Befestigungssystem | D-Ringe und Gurte, Edelstahlhaken, Federn, Bindedraht, Schnallen oder andere wiederverwendbare Verschlüsse | Sichert geformte Paneele und ermöglicht wiederholtes Öffnen |
| Verstärkung | Steppstifte, lokale Verschleißflicken, Edelstahlgewebe, verstärkte Nähte und Kantenschutz | Kontrolliert die Bewegung der Isolierung um gekrümmte oder verzweigte Formen |
Die komplette Abdeckung muss auf die Anwendungstemperatur ausgelegt sein. Die Temperatur eines Materialdatenblatts entspricht nicht automatisch der Nennleistung des fertigen Produkts. Außenstoff, Auskleidung, Isolierkern, Garn, Befestigungselemente, Dicke und Installationsbedingungen müssen alle berücksichtigt werden.
Geben Sie für einen Standardbogen die folgenden Informationen an:
Wenn der Mittellinienradius unbekannt ist, senden Sie ein quadratisches Seitenansichtsfoto mit einem Maßstab und notieren Sie den Abstand zwischen den Referenzpunkten der Rohrmittellinie. Für nicht standardmäßige gefertigte Bögen wird eine Zeichnung oder eine physische Schablone empfohlen.
Notieren Sie für ein T-Stück den Hauptrohrdurchmesser, den Abzweigdurchmesser, den Abzweigwinkel und die Maße von der Mitte bis zum Ende in alle Richtungen. Geben Sie an, ob es sich um ein gleiches T-Stück oder ein Reduzier-T-Stück handelt. Planen Sie genügend gerade Länge ein, damit die Abdeckung die angrenzende Isolierung überlappen kann.
Geben Sie für ein Reduzierstück die großen und kleinen Rohrdurchmesser, die Gesamtlänge des Reduzierstücks und die installierte Ausrichtung an. Identifizieren Sie bei einem exzentrischen Reduzierstück deutlich, ob sich die flache Seite oben, unten oder an der Seite befindet. Fotos sollten das Reduzierstück in seiner installierten Position zeigen.
Die Abdeckung des Formstücks sollte an die angrenzende Isolierung anschließen, ohne dass Wartungsteams eine unnötige Länge des Rohrmantels entfernen müssen. Je nach Rohrdurchmesser, Temperatur und Standortpräferenz können Endklappen, Zugkordeln, Gurte oder geformte Überlappungen verwendet werden.
Wenn das angrenzende Rohr abnehmbare Ummantelungen verwendet, kann jede Komponente eine eigene Identifikationsnummer erhalten. Wenn das angrenzende Rohr eine permanente Isolierung und Metallverkleidung aufweist, muss die Abdeckung des Formstücks um den fertigen Außendurchmesser herum bemessen werden und nicht nur um das blanke Rohr.
Eine gut konstruierte Abdeckung muss in dem um das Formstück verfügbaren Raum abnehmbar sein. Der schnellste Verschluss ist nutzlos, wenn er einer Wand oder einem anderen Rohr zugewandt ist. Die Projektzeichnung oder Fotos sollten die bevorzugte Öffnungsrichtung und den verfügbaren Platz zum Lösen von Gurten, Federn oder Schnürdrähten zeigen.
Bei horizontalen Außenrohrleitungen sollten Nähte und Überlappungen so positioniert werden, dass das Eindringen von Wasser verhindert wird. Bei vertikalen Formstücken erfordert die Konstruktion möglicherweise eine zusätzliche Stütze, damit sich der Isolierkern und die Abdeckungsabschnitte während des Betriebs nicht nach unten bewegen.
Halten Sie die Abdeckung nach dem Entfernen trocken und vermeiden Sie scharfes Falten, das den Isolierkern beschädigen oder verschieben kann. Überprüfen Sie vor der Neuinstallation die Auskleidung, Nähte, Befestigungselemente und geformten Paneele. Ein nasser, kontaminierter oder stark komprimierter Kern sollte bewertet werden, bevor die Abdeckung wieder in Betrieb genommen wird.
Die Oberfläche des Formstücks und die Schweißbereiche sollten gemäß dem Wartungsplan der Anlage inspiziert werden. Eine abnehmbare Isolierung bietet Zugang, ersetzt jedoch nicht das Programm des Eigentümers für Korrosion, Leckagen oder mechanische Integrität.
BSTFLEX kann Prototypen, Projektmengen und wiederkehrende OEM-Rohrformstückabdeckungen herstellen. Produktionsinformationen können aus Zeichnungen, Messungen, Schablonen, Fotos oder einem genehmigten Muster entwickelt werden. Ausrüstungsnummern, Leitungsnummern, Installationspfeile, Abschnittsbeschriftungen und Projektverpackungen können zur Standortidentifizierung hinzugefügt werden.
Geben Sie beim Austausch einer vorhandenen Abdeckung an, ob das Original korrekt passte, und identifizieren Sie schwierige Verschlüsse, offene Lücken oder Störpunkte. Das Kopieren eines abgenutzten Musters ohne diese Informationen kann dasselbe Installationsproblem reproduzieren.
Nicht zuverlässig. Bögen mit großem und kleinem Radius haben unterschiedliche Kurven und Gesamtabmessungen. Der korrekte Radius oder die Abmessungen des Formstücks sollten vor der Herstellung bestätigt werden.
Nein. Der Winkel ändert die Paneelgeometrie, die Endpositionen und die Verschlussanordnung. Es sind separate Muster erforderlich.
Eine separate T-Stück-Abdeckung ist normalerweise vorzuziehen. Sie folgt der Abzweigform genauer und ermöglicht es, das T-Stück zu öffnen, ohne lange gerade Rohrabschnitte entfernen zu müssen.
Ja. Geben Sie den fertigen Außendurchmesser der vorhandenen Isolierung und Ummantelung an, nicht nur den Durchmesser des blanken Rohrs. Die Formstückabdeckung kann dann mit einer geeigneten Endüberlappung gemustert werden.
Ja, nachdem das Begleitheizungslayout, die Betriebsgrenzen und die Zugangspunkte überprüft wurden. Elektrische Anschlüsse und Steuerungen, die eine Inspektion erfordern, müssen zugänglich bleiben.
Ja. Eine bemaßte Zeichnung, Schablone, dreidimensionale Messung oder ein physisches Muster können verwendet werden. Mehrere Fotos werden empfohlen, um die Ausrichtung und den verfügbaren Installationsraum zu bestätigen.
Senden Sie den Rohrdurchmesser, den Formstücktyp, den Winkel, den Radius, die Abmessungen, die Betriebstemperatur, die Menge und Installationsfotos an BSTFLEX. Wir werden das Muster, das Abschnittslayout, den Materialaufbau, die Verschlüsse und die Verbindung zur angrenzenden Isolierung überprüfen.
