Keramikfaser-Leiterband für Hochtemperatur-Schraubdichtungen

Ein verschraubter Ofendeckel benötigt mehr als nur einen Streifen, der um die Bolzen passt. Die thermische Dichtung muss fest sitzen, den beabsichtigten Kontakt aufrechterhalten und den Betriebszyklus tolerieren. Ein Wechsel von Glasfaser zu Keramikfaser sollte daher bei der Beanspruchung der Verbindung ansetzen und nicht einfach bei der höchsten Temperatur, die neben einem Produktnamen aufgedruckt ist.

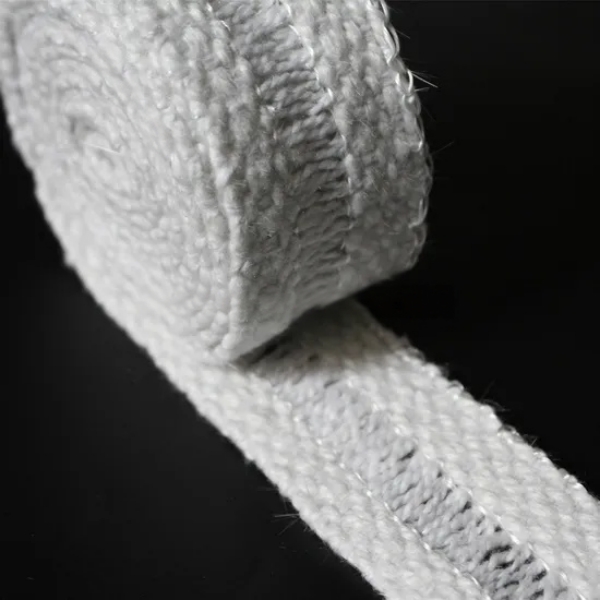

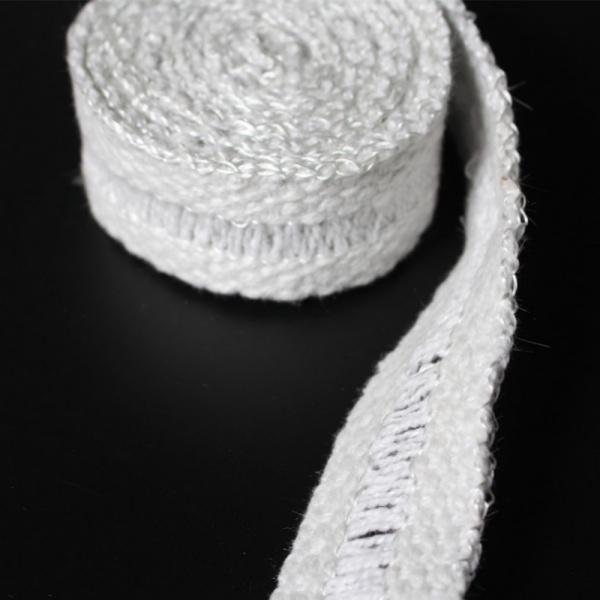

Keramikfaser-Leiterband ist ein gewebtes Thermotextil, bei dem ausgewählte Längsfäden in einer zentralen Befestigungszone weggelassen wurden.Auch als Keramikfaser-Leiterband oder Keramik-Lochband bezeichnet, nimmt es Befestigungselemente auf und bietet gleichzeitig gewebtes Material auf beiden Seiten der Befestigungslinie. BSTFLEX Keramikfaser-Leiterband bietet diese Konstruktion für industrielle Isolierungen und thermische Dichtungsdetails.

Der Leiterabschnitt löst ein Befestigungsproblem

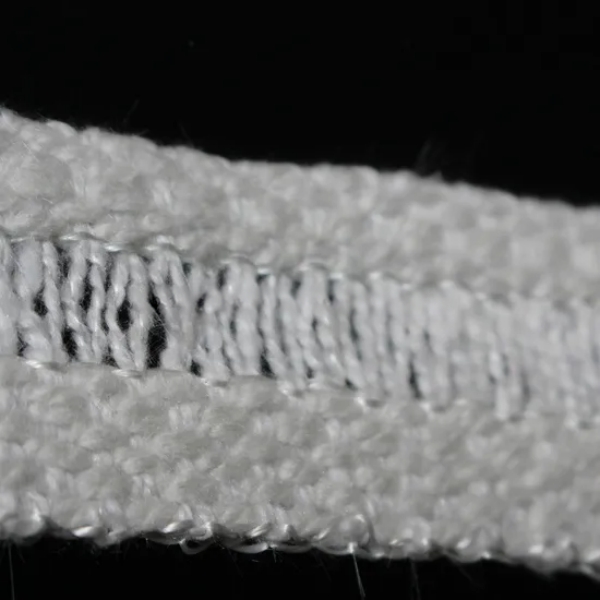

Der zentrale Abschnitt mit ausgelassenen Kettfäden hilft dabei, das Textil um Schrauben, Bolzen oder Stifte zu positionieren. Er definiert kein standardmäßiges Lochraster, und Querfäden können über der Befestigungszone verbleiben. Überprüfen Sie die Geometrie anhand des tatsächlichen Produktmusters, anstatt die Mitte als uneingeschränkten Schlitz zu betrachten.

Noch wichtiger ist es, aufzuzeigen, wo die Dichtung die Ausrüstung berühren soll. Der Befestigungsweg und der thermische Kontaktweg sind unterschiedliche Merkmale. Prüfen Sie, ob die gewebten Teile auf den vorgesehenen Dichtflächen sitzen und ob die Befestigungszone den erforderlichen Kontakt nicht unterbricht. Wo kein Befestigungselement durch das Textil geführt werden muss, ist ein einfaches gewebtes Keramikfaserband möglicherweise die Konstruktion, die stattdessen bewertet werden sollte.

Wann ist eine Keramikkonstruktion sinnvoll?

Keramik-Leiterband ist ein Kandidat, wenn die dokumentierte Leistungsfähigkeit einer Glasfaserkonstruktion der thermischen Beanspruchung der Verbindung nicht gerecht wird. Geeignete Details zur Bewertung umfassen befestigte Kontaktstreifen an Industrieofentüren, verschraubte Inspektionsdeckel und abnehmbare Paneele um beheizte Geräte. Jedes erfordert eine Bestätigung anhand der Gerätekonstruktion.

Bevor Sie das Material wechseln, identifizieren Sie, was der vorhandene Streifen nicht leistet. Schäden durch anhaltende Hitze erfordern eine andere Untersuchung als ein Streifen, der durch ein scharfes Befestigungselement zerrissen wurde. Ungleichmäßiger Kontakt, der durch eine verzogene Tür verursacht wird, lässt sich nicht einfach durch einen Wechsel der Faser korrigieren.

Wo das aktuelle Glasfaser-Leiterband bereits die bestätigten Bedingungen erfüllt, ist Keramik nicht automatisch eine bessere Wahl. Vergleichen Sie die erforderliche Lebensdauer, Handhabung, Passform und Wartungsprozedur. Die Übereinstimmung von Gesamtbreite und Nenndicke bedeutet nicht, dass sich zwei verschiedene Textilien in einer komprimierten Verbindung identisch verhalten.

Lesen Sie die Temperaturbewertung als Konstruktionsspezifikation

Eine Klassifizierungstemperatur für Keramikfasern, die Dauergebrauchstemperatur eines fertigen Bandes und eine kurzzeitige Belastungsgrenze sind nicht austauschbar. Fragen Sie, welche davon im Angebot angegeben ist. Geben Sie die Temperatur am Ort des Bandes, die Expositionsdauer und die Prozessatmosphäre an, anstatt nur den Sollwert des Ofens zu liefern.

Die Verstärkung gehört ebenfalls in die Spezifikation. Keramiktextilgarne können Glasfilamente oder metallische Verstärkungen enthalten, mit unterschiedlichen Einschränkungen bei der Warmfestigkeit. Bestätigen Sie die Verstärkung in dem angebotenen Leiterband; gehen Sie nicht davon aus, dass eine Option, die für ein anderes Keramikband gelistet ist, in derselben Leiterkonstruktion verfügbar ist.

Eine Verstärkung, die beim Weben und Anpassen hilft, ist nicht automatisch dafür qualifiziert, eine dauerhafte mechanische Last bei Betriebstemperatur zu tragen. Ebenso ist ein metallverstärktes Band keine tragende Halterung. Berücksichtigen Sie bei elektrischen Heizelementen das Vorhandensein leitfähiger Verstärkungen bei der Überprüfung der Ausrüstung.

Spezifizieren Sie den Kontaktzustand, nicht nur die unkomprimierte Dicke

Notieren Sie bei einem befestigten Thermostreifen die Nenndicke des Bandes und den beabsichtigten Einbauzustand separat. Geben Sie an, ob die Gerätezeichnung einen geschlossenen Spalt, eine komprimierte Dicke oder eine aufgebrachte Last vorgibt. Eine Dickenmessung an einer unbelasteten Rolle ist keine vollständige Beschreibung der funktionierenden Verbindung.

Unterscheiden Sie außerdem zwischen Hardware, die den Streifen an Ort und Stelle hält, und Hardware, die die Tür schließt. Eine Befestigungsschraube kann das Band positionieren, ohne die endgültige Dichtlast festzulegen. Das Muster sollte mit dem tatsächlichen Halter, der Verschlussanordnung und den Dichtflächen bewertet werden.

Überprüfen Sie den Zustand nach dem beabsichtigten Hitzezyklus sowie während der kalten Montage. Achten Sie auf Kontaktverlust, Verschiebung und Schäden an den befestigten Kanten. Kompensieren Sie eine unerklärliche Änderung nicht durch Hinzufügen einer weiteren Schicht oder durch weiteres Anziehen, ohne das Verbindungsdesign zu überprüfen. Der Produktname bietet weder einen universellen Kompressionsprozentsatz noch ein Montage-Drehmoment.

Beziehen Sie die anfängliche Erwärmung in die Materialprüfung ein

Einige Keramiktextilien enthalten organische Verarbeitungsfasern oder Bindemittel, die zur Herstellung des Garns verwendet werden. Deren Entfernung während des Erhitzens kann Rauch erzeugen und den Lieferzustand verändern. Fragen Sie, ob das ausgewählte Band diese Bestandteile enthält und ob es wärmebehandelt geliefert wird.

Geben Sie für einen geschlossenen Prozess oder eine Installation mit Kontaminationsbeschränkungen diese Anforderungen vor der Musterfreigabe an. Besorgen Sie das aktuelle Sicherheitsdatenblatt und alle dokumentierten Anleitungen zum ersten Aufheizen. Gehen Sie nicht davon aus, dass jedes Keramik-Leiterband bindemittelfrei, vorgereinigt oder für einen rauchbeschränkten Prozess geeignet ist.

Die anfängliche Wärmebehandlung und wiederholte Betriebszyklen sind unterschiedliche Prüfungen. Ein Muster, das seine erste Erwärmung abgeschlossen hat, muss immer noch die Kontakt- und Handhabungsanforderungen der Verbindung erfüllen. Verwenden Sie die zugelassenen Inbetriebnahme- und Belüftungsverfahren der Ausrüstung, anstatt einen improvisierten Ausbrennprozess zu erstellen.

Passen Sie den Versuch an die Verwendung der Abdeckung an

Eine Abdeckung, die über lange Zeiträume geschlossen bleibt

Beziehen Sie die beabsichtigte Heißhaltezeit in die Bewertung ein. Überprüfen Sie, ob der Streifen gestützt bleibt und die Verbindung nach der Belastung die festgelegten Abnahmekriterien erfüllt. Ein kurzer Erhitzungsversuch belegt nicht die Leistung während einer längeren Betriebsperiode.

Eine Tür wurde zwischen den Produktionszyklen geöffnet

Beziehen Sie das Öffnen, Schließen und Wiedereinsetzen in den Versuch ein. Prüfen Sie auf Schleifen, Materialverschiebung und Schäden an den Haltepunkten. Hitzebeständigkeit allein belegt nicht die Beständigkeit gegen wiederholte mechanische Beanspruchung.

Eine Verbindung mit einer definierten Leckageanforderung

Verwenden Sie das qualifizierte Dichtungsdesign und die Leckageprüfung der Ausrüstung. Es sollte nicht davon ausgegangen werden, dass ein gewebter Thermostreifen eine gasdichte, druckfeste oder unter kontrollierter Atmosphäre stehende Dichtung bietet. Wo diese Funktionen erforderlich sind, muss die vollständige Verbindung anhand dieser Anforderungen bewertet werden und nicht anhand der Temperaturbeständigkeit des Bandes zugelassen werden.

Dokumentieren Sie die Abnahmekriterien vor der erneuten Lieferung

Definieren Sie, was vor der Durchführung des Versuchs geprüft oder gemessen wird. Nützliche Punkte sind die beibehaltene Position, Kontaktkontinuität, der maßliche Zustand, der Schließvorgang und alle spezifizierten thermischen oder Leckageergebnisse. Ein ordentlich aussehender Streifen ist kein Beweis dafür, dass alle diese Kriterien erfüllt wurden.

Dokumentieren Sie den Probenaufbau, die Verstärkung, die Zeichnungsrevision, die Installationsmethode und die Erhitzungshistorie. Führen Sie die Inspektion bei einer sicheren Wartungsgelegenheit nach dem vereinbarten Zyklus durch. Wiederverwendung, Austausch und jegliche Anpassung sollten gemäß dem zugelassenen Ausrüstungsverfahren erfolgen; gehen Sie nicht davon aus, dass ein scheinbar intakter Streifen immer wieder installiert werden kann.

Fragen Sie Keramikfaser-Leiterband für Ihre geschraubte Dichtung an

Geben Sie bei einer Angebotsanfrage die Gesamtbandbreite, den Bedarf an einer zentralen Befestigungszone, die Nenndicke, die Rollen- oder Schnittlänge und die Menge an. Fügen Sie die Verbindungszeichnung, die Haltevorrichtung, die Anforderungen an den installierten Kontakt, die normalen und maximalen Belastungsbedingungen sowie den Wartungszyklus bei. Fügen Sie nach Möglichkeit eine Materialspezifikation oder eine Referenz auf ein bereits zugelassenes Muster bei.

Fordern Sie eine Bestätigung der Faser- und Verstärkungskonstruktion, der anwendbaren Betriebsdaten und der verfügbaren Abmessungen an. Nicht standardmäßige Geometrien, Verpackungs- und Lieferanforderungen sollten mit dem Angebot geprüft werden, anstatt sie aus einer allgemeinen Produktbeschreibung anzunehmen.

Überprüfen Sie BSTFLEX Keramikfaser-Leiterband für industrielle thermische Abdichtungen, vergleichen Sie Materialien im Sortiment an industriellen Hochtemperaturbändern, oder senden Sie Ihre Ausrüstungszeichnung und fordern Sie ein Angebot für ein Keramik-Leiterband an.
