Abnehmbare Turbinen-Isoliermatte

Eine abnehmbare Turbinen-Isoliermatte ist ein geformtes, wiederverwendbares Wärmedämmsegment, das für zugelassene Außenflächen an einem industriellen Turbinensystem hergestellt wird. Im Gegensatz zu einer losen Isolierbahn ist jeder Abschnitt für einen definierten Ort gemustert und gekennzeichnet, sodass er während eines Stillstands entfernt und wieder an der korrekten Position angebracht werden kann.

BSTFLEX fertigt Turbinenmatten anhand von Gerätezeichnungen, Standortmaßen, Schablonen, dreidimensionalen Messdaten oder genehmigten Mustern. Der Mattenplan folgt dem Turbinenwartungsplan und unterteilt die Isolierung um Gehäusefugen, Ventilgehäuse, Flansche, Rohrleitungen, Instrumente und Inspektionspunkte.

Industrielle Turbinenanwendungen

• Dampfturbinengehäuse-Isolierung
• Gasturbinen-Isolierung für heiße Außenbereiche
• Hochdruck- und Mitteldruck-Turbinenabschnitte
• Dampfeinlass- und Ventilgehäuse-Isolierung
• Absperrventil- und Regelventil-Isolierung
• Turbinendampfrohrleitungen und Flanschabdeckungen
• Zugelassene Abgasdiffusor- und Übergangsflächen
• Generator- und Turbinen-Hilfskomponenten für den Heißbereich
• Ersatzmatten für Kraftwerksstillstände
• OEM- und Nachrüst-Turbinenisoliersysteme

Dieses Produkt ist für Industrieturbinen und Stromerzeugungsanlagen bestimmt. Es handelt sich nicht um eine Turbolader-Isoliermatte für Kraftfahrzeuge und sollte nicht unter Verwendung von Abmessungen oder Konstruktionen für Kfz-Turbomatten spezifiziert werden.

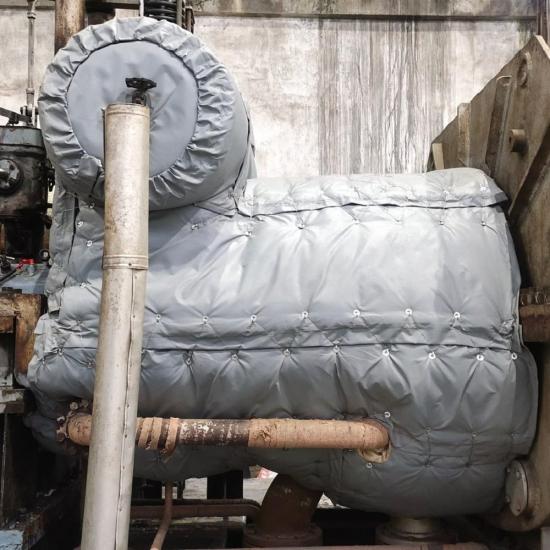

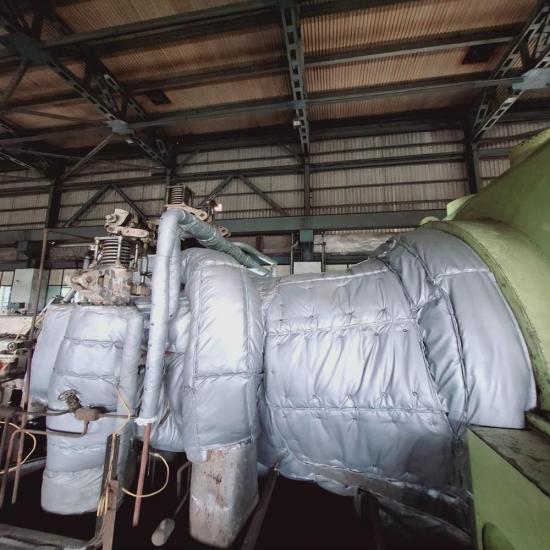

Dampfturbinen-Isoliermatten

Dampfturbinengehäuse enthalten Trennfugen, Schraubverbindungen, Ventilgehäuse, Dampfanschlüsse, Abläufe und Instrumentierung. Das Isoliersystem muss diesen Formen folgen und gleichzeitig die korrekten Punkte für Inspektion, Nachziehen und Wartung zugänglich lassen.

Große Gehäusebereiche werden normalerweise in handhabbare Mattenabschnitte unterteilt. Separate Matten können um Ventilgehäuse, horizontale Fugen, Flansche und Dampfrohrleitungen verwendet werden. Die Kanten der Abschnitte können so angeordnet werden, dass die Nähte versetzt sind, wenn das Projekt mehr als eine Isolierschicht verwendet.

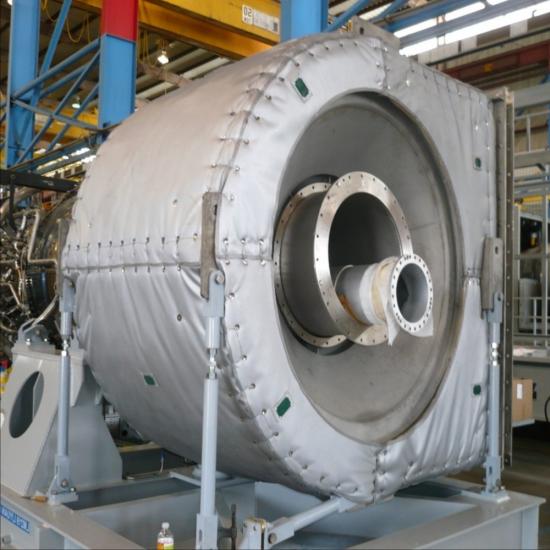

Gasturbinen-Isolierjacken

Gasturbinenprojekte können zugelassene äußere Gehäuseflächen, heiße Anschlüsse, Abgasübergänge und zugehörige Rohrleitungen umfassen. Die Isoliergrenze muss vom Turbinenhersteller, Projektingenieur oder einer genehmigten Zeichnung definiert werden.

Kompressoreinlässe, Kühlluftwege, Belüftungsöffnungen, Zugang zum Verbrennungssystem, Lagergehäuse, rotierende Teile und andere Funktionsbereiche dürfen nicht abgedeckt werden, es sei denn, die Gerätekonstruktion lässt dies ausdrücklich zu. Das Mattenmuster muss auch thermische Ausdehnung, Vibrationen und Wartungsabstände berücksichtigen.

Nummeriertes modulares Mattensystem

Ein Turbinenisoliersystem kann viele einzelne Abschnitte enthalten. Eine dauerhafte Kennzeichnung ist unerlässlich, da ähnlich aussehende Matten unterschiedliche Ausschnitte, Dicken und Einbaupositionen haben können.

• Eindeutige Matten- oder Panelnummer
• Identifizierung von Turbineneinheit und Ausrüstung
• Positionsmarkierung für oben, unten, links und rechts
• Einbaurichtung
• Schichtidentifizierung bei Verwendung mehrerer Schichten
• Verweis auf einen Installationsplan oder eine Zeichnung
• Ersatzteilnummer für zukünftige Bestellungen

Größe und Gewicht der Matte sollten für die verfügbare Hebe- und Installationsmethode praktikabel bleiben. Große Flächen können entlang von Gehäusefugen, Zugangswegen und natürlichen Gerätegrenzen unterteilt werden.

Mattenkonstruktion

Die Temperatur eines Materialdatenblatts ist nicht die Nennleistung der gesamten Turbinenmatte. Die Auskleidung, der Isolationskern, die Außenabdeckung, das Garn, die Befestigungselemente, die Mattendicke, der Oberflächenkontakt und die Umgebung müssen gemeinsam berücksichtigt werden.

Einlagige und mehrlagige Systeme

Eine einzelne abnehmbare Schicht kann für einige Geräteoberflächen geeignet sein. Andere Turbinenprojekte verwenden innere und äußere Mattenschichten mit versetzten Nähten, um direkte Wärmepfade zu reduzieren und die Abdeckung um komplexe Verbindungen zu verbessern. Die Anzahl der Schichten und die Gesamtdicke müssen anhand der Projektspezifikation und der thermischen Anforderungen bestimmt werden.

Wenn mehrere Schichten verwendet werden, sollte jede innere Matte mit der entsprechenden äußeren Matte gekennzeichnet sein. Der Installationsplan muss die korrekte Reihenfolge zeigen, damit äußere Paneele nicht über fehlende oder falsch positionierte innere Abschnitte montiert werden.

Bereiche, die Öffnungen oder separate Abdeckungen erfordern

• Gehäusetrennfugen und Schraubverbindungen
• Inspektionsöffnungen und Endoskopieöffnungen
• Temperatur-, Druck- und Vibrationsinstrumente
• Abläufe, Entlüftungen und Dampfableitungsanschlüsse
• Ventilspindeln, Stellantriebe und Steuergestänge
• Hebepunkte und Stützkonsolen
• Typenschilder und Gerätekennzeichnung
• Lagergehäuse und Schnittstellen des Schmiersystems
• Kühl- und Lüftungsöffnungen
• Bewegliche Teile und erforderliche mechanische Abstände

Separate Abdeckungen sind normalerweise für Ventile, Flansche und Rohrabschnitte vorzuziehen, die eine unabhängige Wartung erfordern. Dies ermöglicht das Öffnen einer Komponente, ohne einen großen Teil der Turbinengehäuseisolierung zu stören.

Erforderliche Informationen für ein Turbinenmattenprojekt

1. Turbinentyp und Gerätemodell
2. Genehmigte Isolationsgrenze
3. Allgemeine Anordnungs- und Gehäusezeichnungen
4. Oberflächentemperaturen und Betriebsbedingungen
5. Erforderliche Isolationsdicke oder Zielwert für die Außenoberfläche
6. Lage von Gehäusefugen, Flanschen, Ventilgehäusen und Rohrverbindungen
7. Position von Instrumenten, Abläufen, Entlüftungen und Zugangspunkten
8. Wärmeausdehnungsbewegung und erforderliche Abstände
9. Innen-, Außen-, Ölnebel- oder Abspritzbelastung
10. Wartungsreihenfolge und erwartete Ausbauhäufigkeit
11. Maximale praktische Abschnittsabmessungen und Handhabungsgewicht
12. Teilenummerierung, Etiketten, Verpackung und Anforderungen für die Lieferung während des Stillstands

Für eine bestehende Turbine reichen Fotos allein normalerweise nicht für einen kompletten Mattensatz aus. Verwenden Sie Zeichnungen, Schablonen, detaillierte Messungen, digitale Scandaten oder ein genehmigtes Mustersystem, um die Geometrie und Position jedes Abschnitts zu definieren.

Ersatz-Turbinendämmmatten

Austauschprojekte sollten mit einer Bestandsaufnahme der Dämmmatten beginnen. Erfassen Sie die Identifikationsnummer, die Einbauposition, die Abmessungen, den Zustand und den Grund für den Austausch. Fehlende Etiketten, komprimierte Isolierung, gerissene Innenverkleidungen, defekte Befestigungselemente und Ölverschmutzungen sollten dokumentiert werden, bevor das alte System entfernt wird.

Eine alte Dämmmatte sollte nicht kopiert werden, ohne ihre Passform zu überprüfen. Wiederholte Handhabung, Hitzeeinwirkung und frühere Reparaturen können die Abmessungen verändert haben. Wenn die ursprüngliche Dämmmatte Lücken hinterlassen hat oder den Zugang behinderte, sollte das Ersatzmuster eher an der Anlage korrigiert als exakt dupliziert werden.

Vibration, thermische Ausdehnung und Bewegung

Turbinendämmmatten können während des Anfahrens, des Betriebs und des Herunterfahrens Vibrationen und maßliche Bewegungen erfahren. Verschlüsse müssen die Dämmmatte halten, ohne starre Rückhaltungen über bewegliche Verbindungen oder erforderliche Abstände hinweg zu platzieren. Lokale Verstärkungen können um Haken, Ausschnitte und Kontaktbereiche herum hinzugefügt werden.

Das Layout der Dämmmatte muss die spezifizierte thermische Ausdehnung berücksichtigen und darf keine Komponenten überbrücken, die sich unabhängig voneinander bewegen. Daten zur Ausdehnung und Bewegungsgrenzen müssen aus der Turbinendokumentation oder vom Projektingenieur stammen.

Öl, Dampf und Kontamination

Die Isolierung sollte nicht über aktiven Öl- oder Dampfleckagen installiert werden. Ölverschmutzte Isolierung kann zusätzliche Brand- und Wartungsrisiken verursachen und muss gemäß den Anlagenvorschriften gehandhabt werden. Außenstoffe können hinsichtlich ihrer Beständigkeit gegenüber der erwarteten Umgebung ausgewählt werden, aber ein beschichteter Stoff korrigiert keine undichte Komponente.

Entwässerungswege und Bereiche zur Leckageerkennung sollten dort, wo erforderlich, sichtbar bleiben. Nähte und Überlappungen sollten austretende Flüssigkeit nicht in den Isolierkern oder in Richtung elektrischer und rotierender Geräte leiten.

Installationsplanung

1. Bestätigen Sie, dass sich die Turbine im zugelassenen Zustand für Isolierarbeiten befindet.
2. Überprüfen Sie den Dämmmattenplan und den Installationsplan.
3. Installieren Sie zuerst die Innenschicht oder Referenzabschnitte, wo dies spezifiziert ist.
4. Richten Sie Ausschnitte um Instrumente, Verbindungen, Ventile und Stützen herum aus.
5. Verbinden Sie angrenzende Abschnitte, ohne die Isolierung ungleichmäßig zu komprimieren.
6. Betätigen Sie die Befestigungselemente in der angegebenen Reihenfolge und verteilen Sie die Spannung.
7. Bestätigen Sie alle Abschnittsnummern und Richtungsetiketten.
8. Überprüfen Sie Nähte, Überlappungen, Zugangspunkte und mechanische Abstände.
9. Notieren Sie jeden fehlenden, beschädigten oder falsch sitzenden Abschnitt.

Inspektion zwischen Stillständen

Sichtbare Oberflächen der Dämmmatten, Nähte und Befestigungselemente sollten gemäß dem Inspektionsplan der Anlage überprüft werden. Achten Sie auf lose Abschnitte, fehlende Haken, beschädigte Etiketten, Flecken, nasse Bereiche, verschobene Isolierung und Kontakt mit beweglichen oder vibrierenden Komponenten.

Lagern Sie die Dämmmatten nach dem Entfernen in einem sauberen, trockenen und gekennzeichneten Zustand. Vermeiden Sie scharfes Falten oder das Stapeln schwerer Gegenstände auf der Isolierung. Bestätigen Sie vor der Neuinstallation, dass die Innenverkleidung, der Kern, die Außenabdeckung und die Verschlüsse weiterhin für den Betrieb geeignet sind.

OEM- und Projektfertigung

BSTFLEX unterstützt Prototypenabschnitte, Teilersatzsets und komplette Turbinendämmmattenprojekte. Fertigungsinformationen können aus genehmigten Zeichnungen, Maßprotokollen, Schablonen, digitalen Daten oder physischen Mustern entwickelt werden. Die Projektdokumentation kann einen Dämmmattenplan, Abschnittsetiketten, Packlisten und Installationsreferenzen enthalten.

Geben Sie bei Stillstandsprojekten bei der Angebotsanfrage die erforderliche Lieferreihenfolge und das Datum des Stillstands an. Große Systeme erfordern möglicherweise phasenweise Vermessung, Musterfreigabe und Produktion, damit kritische Abschnitte in der für die Installation erforderlichen Reihenfolge verfügbar sind.

Zugehörige Produkte für abnehmbare Isolierung

• Abnehmbare Isolierkissen und -jacken
• Abnehmbare Isolierjacke für Wärmetauscher
• Isolierjacke für Kondensatableiter
• Abnehmbare Rohrisolierjacke
• Abnehmbare Flanschisolierabdeckung
• Abnehmbare Pumpenisolierabdeckung
• Kundenspezifische Fertigung abnehmbarer Isolierkissen

Häufig gestellte Fragen

Ist dies das gleiche Produkt wie eine Turbo-Dämmmatte für Kraftfahrzeuge?

Nein. Dieses Produkt ist ein modulares Isoliersystem für industrielle Dampf- und Gasturbinen. Turbolader-Dämmmatten für Kraftfahrzeuge haben andere Gerätegeometrien, Konstruktionen und Anwendungsanforderungen.

Kann eine Dämmmatte das komplette Turbinengehäuse abdecken?

Große Turbinensysteme erfordern normalerweise mehrere nummerierte Abschnitte. Modulare Dämmmatten sind einfacher zu handhaben und ermöglichen den Zugang zu einzelnen Verbindungen, Ventilen und Inspektionspunkten.

Kann das Lagergehäuse abgedeckt werden?

Nur wenn die Turbinendokumentation oder der verantwortliche Ingenieur dies ausdrücklich genehmigt. Lagergehäuse, Schmierschnittstellen, Kühlwege und Überwachungspunkte erfordern oft definierte Abstände und sollten nicht automatisch abgedeckt werden.

Kann BSTFLEX einen bestehenden Turbinen-Isoliermattensatz reproduzieren?

Ja. Die alten Abschnitte, der Installationsplan und die Turbinenabmessungen sollten vor der Produktion überprüft werden. Jegliche Probleme bei Passform, Zugang, Verschmutzung oder Kennzeichnung sollten identifiziert werden, damit sie korrigiert werden können.

Können Turbinen-Isoliermatten mit Identifikationsetiketten geliefert werden?

Ja. Jeder Abschnitt kann gemäß dem Projektplan mit einer dauerhaften Teilenummer, Gerätereferenz, Position, Richtung und Schichtbezeichnung versehen werden.

Kann das Isoliermattensystem im Außenbereich verwendet werden?

Konstruktionen für den Außenbereich können unter Verwendung geeigneter Außenstoffe, geschützter Nähte und entwässerungsgerechter Layouts überprüft werden. Die Wetterbeständigkeit hängt von der vollständigen Montage und Installation ab, nicht nur vom Außenstoff.

Angebot für Turbinen-Isoliermatten anfordern

Senden Sie den Turbinentyp, das Modell, die genehmigte Isoliergrenze, Zeichnungen, Temperaturdaten, den Isoliermattenplan, die Menge und die Anforderungen an den Stillstand an BSTFLEX. Wir werden das Schnittlayout, die Materialien, die Befestigungselemente, die Kennzeichnung und den Fertigungsplan für Ihr Projekt überprüfen.
