1Eine abnehmbare Wärmetauscher-Isoliermanschette ist eine passgenaue thermische Abdeckung, die für die zugelassenen Oberflächen von industriellen Wärmeübertragungsgeräten konzipiert ist. Sie kann heiße, freiliegende Bereiche reduzieren und ermöglicht Technikern gleichzeitig den Zugang zu Abdeckungen, Köpfen, Platten, Düsen und anderen Wartungspunkten während der Inspektion oder Instandhaltung.
BSTFLEX fertigt jede Manschette anhand von Gerätezeichnungen, Feldmaßen, Fotos, Schablonen oder einem genehmigten Muster. Die Konstruktion ist entsprechend der Art und Weise unterteilt, wie der Wärmetauscher geöffnet und gewartet wird, sodass Wartungsteams nur die notwendigen Isolierabschnitte entfernen müssen.
Unterschiedliche Wärmetauscherkonstruktionen erfordern unterschiedliche Isoliermuster. Der Gerätetyp, das Wartungsverfahren und die zulässige Isoliergrenze müssen vor der Produktion bestätigt werden.
Luftgekühlte Wärmetauscher und berippte Wärmeübertragungsflächen sind vom Luftstrom abhängig. Ventilatoren, Rippen, Belüftungswege und andere aktive Wärmeübertragungsflächen dürfen nicht umschlossen werden, es sei denn, der Gerätehersteller hat die Isolieranordnung ausdrücklich genehmigt.

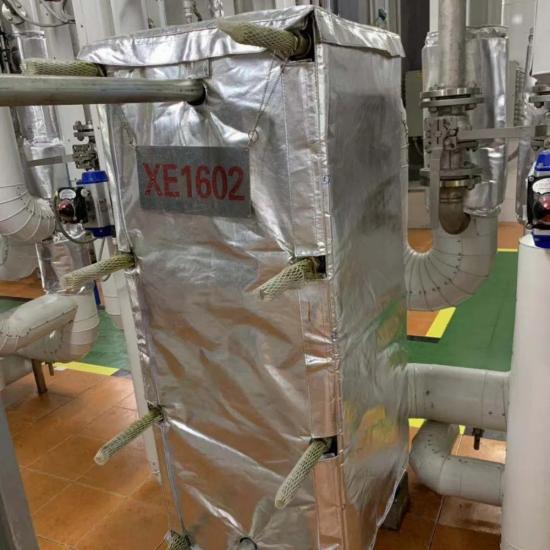

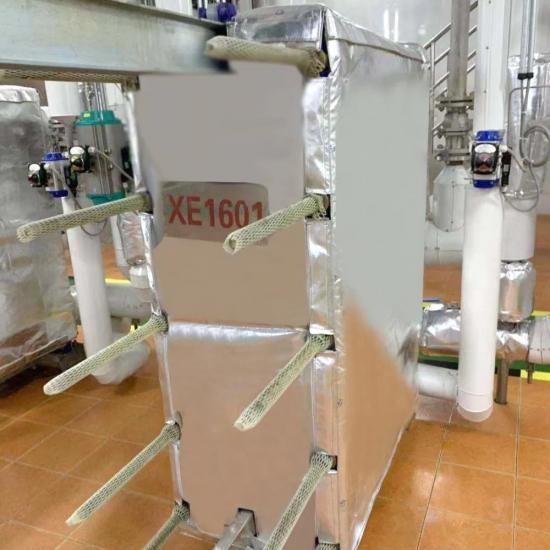

Ein Plattenwärmetauscher verfügt typischerweise über eine feste Rahmenplatte, eine bewegliche Druckplatte, ein Plattenpaket, Spannbolzen, Anschlussstutzen und einen Stützrahmen. Die Isoliermanschette muss um das Gehäuse passen, ohne den Zugang zu Typenschildern, Abläufen, Anschlüssen oder Spannelementen zu behindern, die eine Inspektion erfordern.
Die Abdeckung kann als Vorder-, Rück-, Seiten- und Oberteil mit geformten Öffnungen um die Rohranschlüsse herum gefertigt werden. Ein mehrteiliges Layout ermöglicht es, ausgewählte Paneele zu entfernen, wenn das Plattenpaket inspiziert oder gereinigt werden muss. Abschnittskennzeichnungen helfen Technikern, jedes Paneel wieder an der richtigen Stelle anzubringen.
Ein Rohrbündelwärmetauscher kann eine separate Isolierung für den zylindrischen Mantel, das Kanalhaupt, die Haube, die abnehmbare Abdeckung, die Düsen und die Sättel erfordern. Diese Komponenten sollten nicht automatisch von einer einzigen übergroßen Matte umschlossen werden.
Die Trennung des Mantelabschnitts von den Köpfen ermöglicht es, den Bereich für den Zugang zur Endabdeckung oder zum Rohrbündel zu öffnen, ohne die Isolierung vom gesamten Wärmetauschergehäuse zu entfernen. Düsenabdeckungen und Flanschmanschetten können ebenfalls als Einzelteile gefertigt werden, wenn sie eine separate Wartung erfordern.
Große Wärmetauscher sind einfacher zu handhaben, wenn die Isolierung in praktische Abschnitte unterteilt ist. Größe und Gewicht der Paneele sollten es dem Wartungspersonal ermöglichen, die Manschetten sicher innerhalb des verfügbaren Arbeitsbereichs zu entfernen.
| Manschettenkomponente | Typische Optionen | Designüberlegungen |
|---|---|---|
| Äußere Schutzabdeckung | Silikonbeschichtetes Glasfasergewebe, PTFE-beschichtetes Glasfasergewebe, aluminisiertes Glasfasergewebe oder an-dere beschichtete hitzebeständige Gewebe | Innen- oder Außenstandort, Öl, Feuchtigkeit, Abrieb, Strahlungswärme und Reinigung |
| Isolierkern | Glasfasernadelmatte, Kieselsäurenadelmatte, Keramikfaserisolierung oder Isolierung auf Aerogel-Basis | Betriebstemperatur, thermisches Ziel, verfügbarer Platz, Abschnittsgewicht und Dicke |
| Heißseitige Auskleidung | Glasfasergewebe, Kieselsäuregewebe, Edelstahlfolie oder Edelstahlgewebe | Kontakttemperatur, Oberflächenbeschaffenheit, Vibration und wiederholte Handhabung |
| Verschlusssystem | D-Ringe und Gurte, Edelstahlhaken, Federn, Bindedraht, Schnallen oder andere abnehmbare Befestigungselemente | Temperatur, Plattengröße, Installationsabstand und Demontagehäufigkeit |
| Verstärkung | Steppstifte, verstärkte Nähte, Edelstahlgewebe, Stützlaschen und lokale Verschleißschichten | Vertikale Position, große Paneele, gewölbte Köpfe und Isolationsbewegung |
Die Temperaturbeständigkeit eines einzelnen Materials entspricht nicht der Beständigkeit der fertigen Wärmetauschermanschette. Die komplette Baugruppe umfasst die Auskleidung, den Isolationskern, die Außenabdeckung, das Garn, die Befestigungselemente und die Installationsmethode. Diese Komponenten müssen basierend auf den tatsächlichen Betriebs- und Expositionstemperaturen ausgewählt werden.
Bei Geräten für den Heißbetrieb ist die Manschette im Allgemeinen so konzipiert, dass sie die Wärmeübertragung von zugelassenen Oberflächen reduziert und den Zugang für Wartungsarbeiten erhält. Die Isolationsdicke und die Materialien hängen von der Wärmetauschertemperatur, den Umgebungsbedingungen, der erforderlichen Außenoberflächentemperatur und dem verfügbaren Freiraum ab.
Kaltbetriebs- und Kühlwasserwärmetauscher erfordern eine Kontrolle von Kondensation und Wasserdampfeintritt. Eine standardmäßig gesteppte Heißbetriebsmatte bietet nicht automatisch eine durchgehende Dampfsperre. Untertemperatur- und Kälteanwendungen erfordern eine separate Überprüfung von Nähten, Durchdringungen, Verschlüssen, Entwässerung und Dampfsperranforderungen.
Geben Sie an, ob die Rohrleitungen angeschlossen bleiben, während die Manschette installiert ist. Fotos sollten den Wärmetauscher von vorne, hinten und von beiden Seiten zeigen, einschließlich aller Anschlussstutzen und Hindernisse in der Nähe.
Stellen Sie für große Geräte eine maßstäbliche Zeichnung zur Verfügung, die die Koordinatenposition jedes Stutzens und jeder Stütze zeigt. Eine allgemeine Gesamtlänge reicht nicht aus, um präzise Öffnungen in der Manschette zu erstellen.
Das Isolierungslayout sollte dem Wartungsplan des Wärmetauschers folgen. Plattenwärmetauscher erfordern möglicherweise Zugang zum Plattenpaket, zu den Spannschrauben und zum Rahmen. Bei Rohrbündelwärmetauschern kann das Entfernen eines Kammerdeckels, einer Haube oder eines Rohrbündels erforderlich sein. Verschlüsse und Paneelverbindungen sollten so angeordnet sein, dass diese Aufgaben ohne Demontage nicht zusammengehöriger Abschnitte erledigt werden können.
Typenschilder, Druckmarkierungen, Messgeräte, Abläufe und Entlüftungen erfordern möglicherweise dauerhafte Öffnungen oder Zugangsklappen. Der Kunde sollte jeden Punkt identifizieren, der bei installierter Isolierung sichtbar oder bedienbar bleiben muss.
Legen Sie entfernte Paneele auf eine saubere, trockene Oberfläche und behalten Sie die Installationsreihenfolge bei. Überprüfen Sie die Außenhülle, die Auskleidung, die Nähte, die Befestigungselemente und den Isolierkern vor der Neuinstallation. Nasse, verunreinigte oder stark komprimierte Isolierungen sollten bewertet werden, anstatt sie direkt wieder in Betrieb zu nehmen.
Die Oberfläche des Wärmetauschers, die Anschlüsse und die Dichtungsbereiche sollten gemäß dem Wartungsplan der Anlage auf Leckagen überprüft werden. Eine abnehmbare Ummantelung bietet Zugang, sollte jedoch niemals verwendet werden, um ein aktives Leck zu verdecken.
Installationen im Außenbereich erfordern Aufmerksamkeit hinsichtlich Regen, Wind, UV-Strahlung, stehendem Wasser und der Ausrichtung der Nähte. Geeignete Außengewebe, geschützte Überlappungen und entwässerungsfreundliche Paneellayouts können spezifiziert werden. Die Oberseite sollte so gestaltet sein, dass Wasser nicht in Paneelfugen oder Wartungsöffnungen geleitet wird.
Die Wetterbeständigkeit hängt von der gesamten Ummantelungskonstruktion ab, nicht nur vom beschichteten Gewebe. Nadellöcher, Nähte, Befestigungselemente, Gerätedurchführungen und die Installationsrichtung müssen alle überprüft werden.
BSTFLEX unterstützt Programme für neue Ausrüstung, Anlagenumrüstungen und Ersatzummantelungen. Abdeckungen können anhand von Zeichnungen, Feldmaßen, digitalen Messungen, Schablonen oder genehmigten Mustern hergestellt werden. Projektoptionen umfassen Teilenummern, Gerätekennzeichnungen, Paneelbeschriftungen, Installationszeichnungen und Spezialverpackungen.
Identifizieren Sie beim Austausch einer vorhandenen Isolierummantelung alle früheren Probleme wie übermäßiges Paneelgewicht, blockierte Typenschilder, schwierige Verschlüsse, Wassereintritt, offene Lücken oder Beeinträchtigungen der Wartung. Das neue Muster kann dann das tatsächliche Problem angehen, anstatt es zu reproduzieren.
Nur wenn die Außenabmessungen, Anschluss-Positionen, Stützen und erforderlichen Zugangspunkte ausreichend ähnlich sind. Jedes Modell sollte überprüft werden, bevor es einem bestehenden Muster zugeordnet wird.
Ja, wenn die Ummantelung in geeignete Paneele mit korrekt positionierten Öffnungen um die angeschlossenen Anschlüsse unterteilt ist. Die installierten Rohrleitungen und der verfügbare Freiraum müssen in den Projektinformationen dargestellt sein.
Separate Abschnitte für Mantel, Kopf, Kammerdeckel, Stutzen und Flansch sind in der Regel praktischer. Modulare Abdeckungen bieten eine bessere Handhabung und ermöglichen den Wartungszugang, ohne das komplette System zu entfernen.
Nur mit einer Konstruktion, die speziell auf Kondensations- und Dampfkontrolle geprüft wurde. Bei einer standardmäßig genähten Ummantelung für Heißanwendungen sollte nicht davon ausgegangen werden, dass sie eine durchgehende Dampfsperre bietet.
Normalerweise nein. Luftgekühlte Lamellen und Ventilatoren sind für die Wärmeübertragung auf den Luftstrom angewiesen. Nur Oberflächen, die ausdrücklich vom Gerätehersteller oder Projektingenieur genehmigt wurden, sollten isoliert werden.
Ja. Die Geräteabmessungen sollten dennoch bestätigt werden, da eine alte Isolierhülle gedehnt, komprimiert oder modifiziert worden sein könnte. Identifizieren Sie alle Passform- oder Zugangsprobleme, die beim Ersatz behoben werden sollten.
Senden Sie den Wärmetauschertyp, die Gerätezeichnung, die Gesamtabmessungen, die Positionen von Anschlüssen und Stutzen, die Betriebstemperatur, die Menge und Installationsfotos an BSTFLEX. Wir werden die Isolationsgrenze, das Paneellayout, die Materialkonstruktion, die Verschlüsse und den Wartungszugang prüfen, bevor wir die Produktion bestätigen.
