Drahtverstärktes Glasfasergewebe kann in einer Gewebekompensatorkonstruktion verwendet werden, wenn eine flexible Textilschicht mehr mechanische Unterstützung benötigt, als ein vergleichbares einfaches Glasfasergewebe bieten kann. Typische Gründe hierfür sind Vibrationen, wiederholte Bewegungen, vertikale Installation, Handhabung bei der Herstellung oder Wartung sowie die Notwendigkeit, nach thermischer Beanspruchung eine nützliche Textilintegrität zu bewahren.
Eine Metallverstärkung sollte nicht standardmäßig hinzugefügt werden. Eingelegter Draht verändert das Gewicht, die Flexibilität sowie die Anforderungen an das Schneiden, Nähen und die Kantenbearbeitung. Er macht das Gewebe weder gasdicht noch chemikalienbeständig oder in der Lage, die Last des Drucks eines vollständigen Kompensators alleine zu tragen.

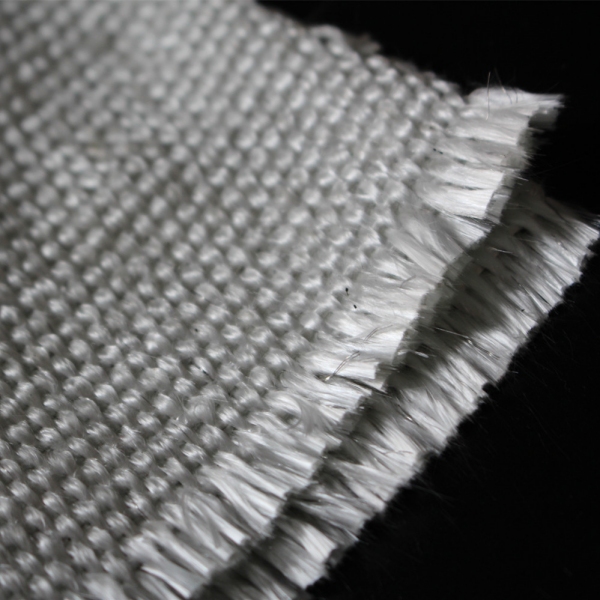

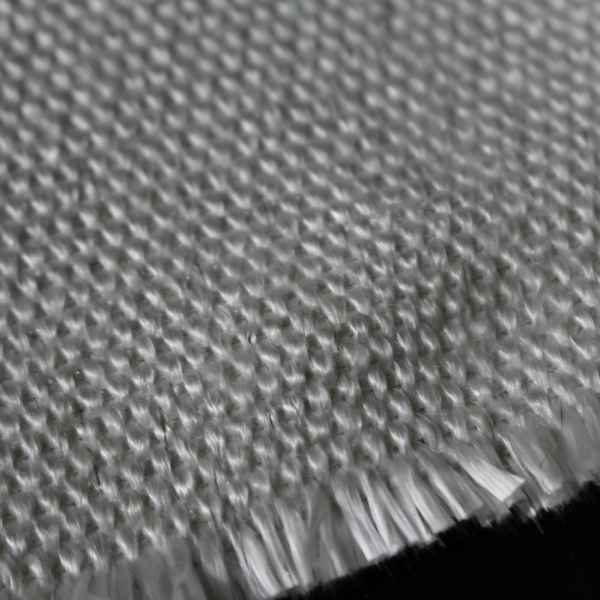

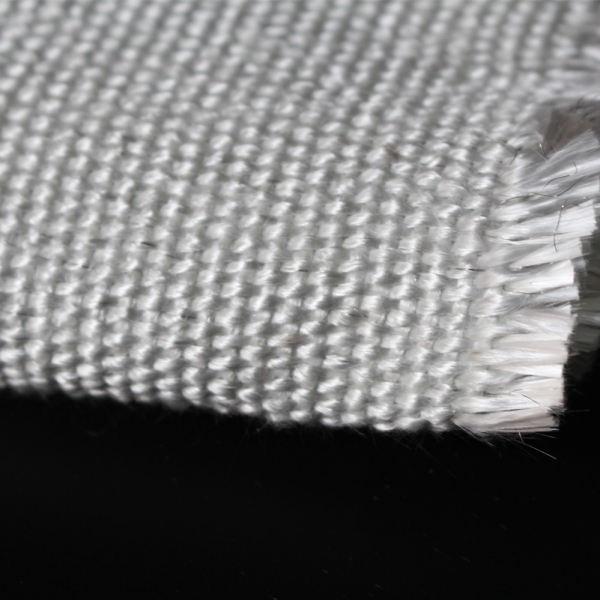

BSTFLEX liefert Hochtemperatur-Glasfaser-Gewebetuch mit Drahteinlage für den industriellen Hitzeschutz und liefert komplette Nichtmetallische Gewebekompensatoren je nach Temperatur, Medium, Bewegung, Druck und Einbaubedingungen.
Eine Drahtverstärkung ist eine Überlegung wert, wenn die Glasschicht eine definierte Stützfunktion hat und die Betriebsbedingungen mechanische Anforderungen mit sich bringen, die ein einfaches Gewebe möglicherweise nicht mit ausreichendem Sicherheitsspielraum erfüllt.
Häufige Auslöser sind:
Eine Drahtverstärkung ist möglicherweise unnötig, wenn ein einfaches Glasfasergewebematerial bereits die festgelegten Anforderungen an Festigkeit, Flexibilität, Temperatur und Lebensdauer erfüllt. Die richtige Entscheidung hängt von der Schichtfunktion und der Betriebsbeanspruchung ab, nicht von der Annahme, dass mehr Metall immer eine bessere Leistung bedeutet.
Ein Gewebekompensator ist normalerweise eine mehrschichtige, flexible Baugruppe. Jede Schicht kann eine andere Aufgabe erfüllen, und das ausgewählte drahtverstärkte Gewebe sollte auf der Konstruktionszeichnung einer dieser Aufgaben zugeordnet werden.
| Mögliche Schicht oder Komponente | Primäre Funktion | Ist eine Drahtverstärkung automatisch erforderlich? |
|---|---|---|
| Tragende Gewebeschicht | Trägt die mechanische Last innerhalb des flexiblen Bandes | Nein. Dies hängt von der berechneten oder qualifizierten Festigkeit und den beibehaltenen Eigenschaften ab. |
| Heißseitige textileschicht | Bietet thermischen Schutz in der Nähe der Prozessseite | Nein. Temperatur-, Abrieb- und Stützungsanforderungen müssen gemeinsam bewertet werden. |
| Isolierkissenabdeckung | Enthält die Isolierung und bewahrt die Kissenform | Manchmal, insbesondere wenn Vibrationen oder wiederholte Handhabung von Bedeutung sind. |
| Verstärkung um Manschetten oder Flansche | Unterstützt geklemmte und verschraubte Bereiche | Anwendungsabhängig; eine lokale Verstärkung kann geeigneter sein als die Verstärkung des gesamten Bandes. |
| Gasdichte Schicht | Kontrolliert Leckagen von Prozessgas | Nein. Ein eingelegter Draht sorgt nicht für Gasdichtheit. |
| Äußere Witterungsschutzabdeckung | Schützt vor Wasser, Öl, UV-Strahlung und Handhabung | Wird normalerweise nach Beschichtung und Umweltleistung anstelle von bloßem eingelegtem Draht ausgewählt. |
Wenn das vorgeschlagene Material als Trägerschicht bezeichnet wird, sollte der Planer die mechanische Anforderung definieren. Eine allgemeine Angabe wie „Glasfaserverstärkung verwenden“ reicht nicht aus, um Lieferanten zu vergleichen oder Ersetzungen zu genehmigen.
Drahtverstärktes Glasfasergewebe und ein separates Edelstahldrahtgeflecht können beide in Konstruktionen von Hochtemperatur-Kompensatoren vorkommen, sind jedoch nicht austauschbar.
Drahtverstärktes Glasfasergewebe ist ein gewebtes Textil, das eine metallische Verstärkung innerhalb des Glasfaser-Garnsystems enthält. Es bleibt ein flexibles Gewebe, das geschnitten, genäht und in einen mehrschichtigen Gurt oder ein Isolationskissen integriert werden kann.
Drahtgeflecht ist eine separate metallische Schicht. Sie kann auf ein Isolationskissen aufgenäht, zur Formhaltung verwendet oder so positioniert werden, dass sie die Isolierung vor der Strömungsseite schützt. Ein Geflecht bietet im Allgemeinen ein anderes Niveau an metallischer Unterstützung, Steifigkeit und Abriebschutz.
| Konstruktionspunkt | Drahtverstärktes Glasfasergewebe | Separates Drahtgeflecht |
|---|---|---|
| Grundform | Flexibles gewebtes Tex-til mit in das Gewebe eingearbeitetem Draht | Unabhängiges metallisches Geflecht oder Netz |
| Primäre Funktion | Textilverstärkung und dimensionale Unterstützung | Mechanische Halterung, Formunterstützung oder schützende metallische Schicht |
| Schneiden und Nähen | Kann mit angepassten Werkzeugen und Kantenbehandlung als Tuch konfektioniert werden | Wird normalerweise als separates Bauteil geformt, angebracht oder vernäht |
| Gasabdichtung | Wird durch den eingelegten Draht nicht bereitgestellt | Wird durch offenes Geflecht nicht bereitgestellt |
| Flexibilität | Im Allgemeinen näher an einer Gewebeschicht | Hängt stark von Drahtdurchmesser und Maschenkonstruktion ab |
| Substitution | Erfordert eine Überprüfung hinsichtlich der spezifizierten Trägerschichtfunktion | Kann ohne Montageprüfung nicht durch drahtverstärktes Gewebe ersetzt werden |
Ein Kompensator kann beide Materialien verwenden. Zum Beispiel kann drahtverstärktes Glasfasergewebe als verstärkte Textilabdeckung um ein Isolierkissen dienen, während ein separates Geflecht das Kissen schützt oder in einer definierten Position hält.
Identifizieren Sie vor der Spezifikation einer Metallverstärkung den erwarteten Ausfallmodus oder Leistungsanforderung.
Ein großes oder vertikal eingebautes Stoffpaneel kann sich unter dem Eigengewicht, durch Temperaturwechsel oder wiederholte Handhabung verziehen. Eingelegter Draht kann dem gewebten Stoff helfen, seine Form zu bewahren, vorausgesetzt, die Verstärkungsrichtung und die Gesamtkonstruktion stimmen mit der Last überein.
Glasfasergewebematerialien können nach anhaltender Wärmeeinwirkung einen Teil ihrer ursprünglichen mechanischen Festigkeit verlieren. Eine Trägerschicht sollte daher nach der im Betrieb erforderlichen Festigkeit bewertet werden und nicht nur nach ihrem Zugfestigkeitswert im Neuzustand.
Wo die Restfestigkeit kritisch ist, fordern Sie Testdaten nach einer repräsentativen thermischen oder chemischen Konditionierung an. Der anfängliche Raumtemperaturwert allein beschreibt das Material nach dem Betrieb möglicherweise nicht ausreichend.
Kompensatoren in der Nähe von Ventilatoren, Gebläsen, Öfen und Prozessanlagen können neben thermischen Bewegungen auch kontinuierlichen Vibrationen ausgesetzt sein. Eine Drahtverstärkung kann zusätzlichen textilen Halt bieten, entbindet jedoch nicht von der Notwendigkeit, Bandgeometrie, Auskleidungsabstände und lokale Reibung zu kontrollieren.
Große Ersatzbänder und Isolierkissen können beim Transport, bei der Installation oder bei der Wartung beschädigt werden. Ein verstärktes Gewebe verträgt die Handhabung möglicherweise besser, dennoch müssen Hebe-, Lagerungs- und Installationsverfahren konzentrierte Lasten und scharfe Kanten vermeiden.
Wenn Schäden dort auftreten, wo das Band eine Auskleidung, einen Flansch oder eine Kanal kante berührt, behebt das Hinzufügen von Draht möglicherweise nicht die Ursache. Geometrie und Abstand sollten zuerst überprüft werden. Eine Verstärkung kann das Gewebe stützen, sollte jedoch nicht dazu dienen, den dauerhaften Kontakt mit einer falsch positionierten Metallkomponente aufzunehmen.
Einfaches Glasfasergewebe ist vorzuziehen, wenn die erforderlichen mechanischen Eigenschaften bereits ohne eingelegten Draht erreicht werden. Es kann ein geringeres Gewicht, eine bessere Drapierbarkeit sowie ein einfacheres Schneiden und Nähen bieten.
Gründe für die Beibehaltung einer einfachen Konstruktion können sein:
Bei der Entscheidung sollte die minimal qualifizierte Konstruktion mit den tatsächlichen Betriebsanforderungen verglichen werden. Das Hinzufügen von Draht ohne definierten Zweck kann Kosten und Herstellungskomplexität erhöhen, ohne die Leistung zu verbessern, die die Lebensdauer begrenzt.
Das aktuelle drahtverstärkte Glasfaserprodukt von BSTFLEX ist für den Hochtemperatureinsatz über 1000°F / 538°C ausgelegt. Die genaue zulässige Temperatur hängt von der ausgewählten Konstruktion, Behandlung, Belastung und den Expositionsbedingungen ab.
Der Edelstahldraht sollte nicht als Temperaturbereich des gesamten Gewebes herangezogen werden. Das Glasfasergarn, die Oberflächenbehandlung, die Drahtlegierung und eventuelle Beschichtungen tragen alle zum nutzbaren Bereich bei.
Unterscheiden Sie bei einer Kompensator-Anfrage:
Eine hohe Prozesstemperatur kann vor dem Erreichen der Trägerschicht durch ein Isolierkissen oder andere thermische Schichten reduziert werden. Umgekehrt kann eine scheinbar mäßige Gastemperatur durch Strahlung, Leckage oder Kontakt mit einer Metallauskleidung dennoch lokale Hotspots erzeugen.
Ein Gewebekompensator überträgt den Druck über das gesamte flexible Element, die Nähte, die Klemmbereiche und die tragende Geometrie. Das Vorhandensein von Edelstahldraht in einer Gewebeschicht begründet nicht die Druck- oder Vakuumfestigkeit der Baugruppe.
Geben Sie an:
Unter Unterdruck kann das Band zum Strömungsleitblech oder zur Kanalöffnung gezogen werden. Unter Überdruck können das flexible Element und die Befestigungsbereiche eine Last nach außen aufnehmen. Der Konstrukteur muss die aktive Bandbreite, den Schichtaufbau, die Nähte, die Klemmen und die Leitblechabstände gemeinsam überprüfen.
Drahtverstärkung kann die Steifigkeit und das Biegungsverhalten verändern. Sie bestimmt nicht, wie viel axiale, laterale oder winklige Bewegung der Kompensator aufnehmen kann.
Die Bewegungsfähigkeit hängt ab von:
Genehmigen Sie kein schwereres oder stärker verstärktes Gewebe, ohne zu prüfen, ob das resultierende Band flexibel genug für die erforderliche Bewegung bleibt. Ein Material, das in einem flachen Zugversuch stärker ist, kann dennoch weniger geeignet für ein eng gefaltetes oder wiederholt beanspruchtes Band sein.
Eingelegter Draht kann in eine Garnrichtung oder nach einem anderen definierten Muster eingearbeitet sein. Das Gewebe kann daher unterschiedliche Eigenschaften in Kett- und Schussrichtung aufweisen.
Die Materialspezifikation sollte Folgendes ausweisen:
Wenn der Draht nur in eine Richtung verläuft, kann das Drehen des Zuschnittmusters verändern, wie die Verstärkung das fertige Bauteil stützt. Dies sollte in Zeichnungen und Schneideanweisungen kontrolliert werden, anstatt in der Produktion entschieden zu werden.
„Edelstahldraht“ ist keine vollständige Korrosionsspezifikation. Die Legierungsauswahl kann dort wichtig sein, wo das Gewebe auf feuchtes Rauchgas, Kondensat, Salze, Säuren oder Reinigungschemikalien trifft.
Geben Sie das Medium, den Feuchtigkeitsgehalt, den Taupunkt und die mögliche Kondensatchemie an. Wenn der Draht durch eine Schnittkante oder einen beschädigten Gewebebereich freigelegt werden kann, sollte die umgebende Umgebung berücksichtigt werden.
Gehen Sie nicht davon aus, dass ein korrosionsbeständiger Draht das gesamte Glasfasergewebe in eine chemische Barriere verwandelt. Das Gewebe bleibt durchlässig, es sei denn, eine andere qualifizierte Dichtungsschicht ist enthalten.
Eine Trägerschicht sorgt für mechanische Festigkeit und Stabilität. Eine Gasabdichtungsschicht begrenzt Leckagen. Dem selben Material sollten nicht beide Funktionen ohne entsprechenden Nachweis zugewiesen werden.
Mit Draht versehenes Glasfasergewebe kann eine andere Membran in einem mehrschichtigen Kompensator stützen, aber der eingelegte Draht dichtet das Gewebe nicht ab. Wenn der Kompensator Rauchgasdichtheit oder ein anderes definiertes Leckageniveau erfordert, spezifizieren Sie das Barriereaterial und die Prüfmethode für den vollständig gefertigten Kompensator.
Überprüfen Sie die Bereiche, die Leckagen am wahrscheinlichsten beeinflussen:
Eine Erhöhung der Verstärkung kann eine ungeeignete Gasbarriere oder ein schlecht abgedichtetes Befestigungsdetail nicht ausgleichen.
Ein Isolierkissen reduziert die Temperatur, die die äußeren Bautenschichten erreicht, und hilft dabei, den offenen Kanalsspalt um die Strömungsverkleidung herum zu füllen. Eine drahtverstärkte Glasfaserabdeckung kann in Betracht gezogen werden, wenn das Kissen zusätzliche Unterstützung gegen Vibrationen, Handhabung oder wiederholte thermische Zyklen benötigt.
Das Design sollte Folgendes angeben:
Das Kissen darf die erforderliche Bewegung nicht behindern oder so positioniert sein, dass Draht, Stifte oder Geflecht den flexiblen Riemen beschädigen.
Rechteckige Verbindungen konzentrieren Bewegung und Belastung um die Ecken. Ein verstärktes Gewebe kann helfen, die Konstruktion zu stützen, aber das Eckendesign bleibt kritisch.
Überprüfen Sie:
Das Hinzufügen einer vollständig schweren, verstärkten Schicht ist möglicherweise nicht die effizienteste Lösung, wenn sich das Problem auf die Ecke oder den Klemmbereich konzentriert. Eine lokale Verstärkung kann manchmal die Last bewältigen und gleichzeitig die Flexibilität in der aktiven Spannweite erhalten.
Eingelegter Draht beeinflusst die Textilverarbeitung. Vor der Freigabe einer neuen Konstruktion für die Serienfertigung sollten Produktionstests durchgeführt werden.
Überprüfen Sie:
Herausragender Draht kann eine gasdichte Membran beschädigen oder Installateure verletzen. Schnittkanten sollten daher gemäß der zugelassenen Konstruktion bearbeitet und nicht unbehandelt gelassen werden.
Der Nähfaden muss nach seiner eigenen Temperatur- und mechanischen Belastung ausgewählt werden. Ein verstärktes Gewebe schützt eine minderwertige Naht nicht vor thermischem oder zyklischem Versagen.
| Spezifikationspunkt | Informationen zur Anforderung |
|---|---|
| Glasfaserkonstruktion | Identifikation von Filament- oder texturiertem Garn, Bindung und Grundgewebe |
| Drahtverstärkung | Legierung, Durchmesser falls relevant, Platzierung und Verstärkungsrichtung |
| Fertiggewicht | Nennwert und Herstellungstoleranz |
| Dicke | Nennwert, Toleranz und Prüfverfahren |
| Breite | Nutzbare Rollenbreite und Randzugabe |
| Oberflächenbehandlung | Unbehandelt, wärmebehandelt, vermiculitbehandelt oder andere spezifizierte Ausrüstung |
| Temperaturdaten | Grenzwerte für Dauer- und Kurzzeiteinsatz mit Expositionsbedingungen |
| Mechanische Daten | Zug- oder Reißwerte in beiden Richtungen und anwendbare Prüfverfahren |
| Konditionierte Leistung | Restfestigkeit nach relevanter thermischer oder chemischer Beanspruchung, falls erforderlich |
| Verarbeitungshinweise | Empfehlungen für Schneiden, Nähen, Kantenbearbeitung und Handhabung |
| Rückverfolgbarkeit | Materialcode, Chargenkennzeichnung und vereinbarte Prüfbescheinigungen |
Typische Werte und garantierte Mindestwerte sollten unterschieden werden. Wenn die Schicht strukturell wichtig ist, sollte der Planer den erforderlichen Bemessungswert und die Sicherheitsmarge definieren, anstatt sich auf eine Marketingbeschreibung zu verlassen.
| Projektbedingung | Empfohlene Auswertung |
|---|---|
| Unbehandeltes Gewebe hat sich zuverlässig bewährt | Fügen Sie keine Metallverstärkung ohne neue Anforderung oder dokumentierte Ausfallart hinzu. |
| Gewebe hängt im vertikalen Einsatz durch oder verzieht sich | Überprüfen Sie Verstärkungsrichtung, Stützabstand, Gewebegewicht und installierte Geometrie. |
| Wiederholte Vibrationen beschädigen das Textil | Bewerten Sie drahtverstärktes Gewebe, prüfen Sie aber auch den Kontakt zur Auskleidung, Druckpulsationen und Befestigungsdetails. |
| Festigkeit nach Hochtemperatureinwirkung ist kritisch | Fordern Sie Restfestigkeitsdaten nach repräsentativer Konditionierung an. |
| Eine Gasbarriere benötigt Unterstützung | Verwenden Sie eine definierte Stützschicht und spezifizieren Sie gleichzeitig die qualifizierte Dichtungsbahn separat. |
| Nur der Spannbereich versagt | Erwägen Sie eine lokale Manschetten- oder Flanschverstärkung anstelle der Verstärkung der gesamten flexiblen Spannweite. |
| Der Riemen muss sich um einen kleinen Radius legen | Vergleichen Sie verstärkte und einfache Prototypen hinsichtlich Steifigkeit, Nahtdicke und Dauerhaltbarkeit. |
| Schwerer abrasiver Strom erreicht den Gurt | Überprüfen Sie das innere Auskleidungsvlies und die Abstände, bevor Sie sich auf einen stärkeren Stoff verlassen. |
Dokumentieren Sie vor dem Wechsel zu drahtverstärktem Glasfasergewebe, warum das bisherige Gewebe versagt hat.
Überprüfen auf:
Unterschiedliche Schadensbilder erfordern unterschiedliche Korrekturmaßnahmen. Ein neues verstärktes Gewebe kann dort helfen, wo der Trägerschicht mechanische Reserve fehlte. Es behebt jedoch keine Fehlausrichtung, keine unzureichende aktive Länge, keine übermäßige Bewegung, keine scharfe Kanten des Einsatzes oder das falsche Gassperrmaterial.
| Anfrageposition | Bereitzustellende Informationen |
|---|---|
| Lieferumfang | Meterware, zugeschnittene Bahnen, Isolierkissen, Ersatzband oder kompletter Kompensator |
| Lagenfunktion | Stützlage, heißseitiges Textil, Isolierkissen oder lokale Verstärkung |
| Temperatur | Prozess-, Auslegungs-, Störfall- und erwartete Textillagentemperaturen |
| Medium | Gaszusammensetzung, Feuchtigkeit, Kondensat, Staub und abrasive Partikel |
| Druck | Betriebs-, Auslegungs-, Unterdruck-, transiente und Druckstoßbedingungen |
| Bewegung | Axial-, Lateral-, Angular-, Torsions- und Vibrationsdaten mit Lastwechseln |
| Geometrie | Runde oder rechteckige Abmessung, Einbauspalt, Flansche und Eckdetails |
| Verstärkungsanforderung | Drahtlegierung, Richtung, mechanische Werte oder genehmigtes Referenzmuster |
| Stoffspezifikation | Garn, Bindung, Ausrüstung, Gewicht, Dicke, Breite und Toleranz |
| Verarbeitung | Faden, Nähte, Spleiße, Kantenbearbeitung und Einspannungsdetails |
| Dokumentation | Datenblatt, konditionierte Prüfdaten, Prüfprotokolle und Musterfreigabe |
| Menge | Prototyp, Wartungsersatzteil oder Produktionsbedarf |
Nein. Viele Kompensatoren können einfache Glasfaser-Trägerschichten verwenden, wenn diese Materialien die erforderliche Festigkeits-, Temperatur- und Bewegungsbeanspruchung erfüllen. Die Drahtverstärkung sollte auf einen definierten mechanischen Bedarf abgestimmt sein.
Nicht von sich aus. Die Druckfestigkeit hängt von der gesamten Kompensatorkonstruktion ab, einschließlich aller Gewebelagen, Nähte, Klemmen, Geometrie und tragenden Komponenten.
Sie sollte nicht automatisch als gasdicht spezifiziert werden. Die gewebte Struktur bleibt durchlässig. Für den angegebenen Leckagewirbel und das Prozessmedium kann eine separate, qualifizierte Barriere erforderlich sein.
Nein. Drahtverstärkte Glasfaser ist ein verstärktes gewebtes Textil. Drahtgeflecht ist eine separate metallische Schicht, die zum Halten, Schützen oder Abstützen verwendet wird. Sie können zusammen verwendet werden, sind aber keine direkten Ersatzprodukte.
Nein. Mehr Draht kann Gewicht und Steifigkeit erhöhen und das Nähen sowie die Kantenverarbeitung komplizieren. Der Verstärkungsgrad sollte den mechanischen Anforderungen und der Bewegungsgeometrie entsprechen.
Ja. Sie kann als Kissenbezug oder stützendes Textil bewertet werden, wo Schwingung, Handhabung oder thermische Wechselbeanspruchung eine Verstärkung rechtfertigen. Das Kissen, das Netz, der Einsatz und der flexible Gürtel müssen dennoch als komplettes System ausgelegt werden.
Fordern Sie relevante Werte in beiden Gewebewirkrichtungen, die Prüfverfahren, den Mindest- oder typischen Status sowie die verbleibenden Eigenschaften nach einer repräsentativen thermischen oder chemischen Konditionierung an, wenn diese Bedingungen die Trägerschicht beeinflussen.
Ja. BSTFLEX kann Bahnenware, konfektionierte Textilkomponenten, flexible Ersatzbänder und komplette kundenspezifische nicht-metallische Kompensatoren bewerten.
Für Rollenmaterial senden Sie BSTFLEX die erforderliche Temperatur, Verstärkungsrichtung, Gewebekonstruktion, Dicke, Breite, Menge und beabsichtigte Schichtfunktion. Überprüfen Sie das verfügbareDrahtverstärktes Glasfasergewebe als Ausgangspunkt.
Geben Sie für ein Ersatzband oder eine Komplettbaugruppe Prozesstemperatur, Gaszusammensetzung, Druck, Bewegungen, Kanalabmessungen, Flanschdetails sowie Fotos oder Zeichnungen der bestehenden Installation an. BSTFLEX kann die Anforderungen durch sein Angebot an Nichtmetallischen Gewebekompensatoren bewerten.
Andere beschichtete, unbeschichtete, Silica- und verstärkte Textiloptionen können in der Kategorie Hochtemperatur-Gewebe verglichen werden.
Kontaktieren Sie BSTFLEX für Materialauswahl, Musterprüfung und Angebotsunterstützung. Geben Sie an, ob sich die Anfrage auf Meterware, eine gefertigte Trägerschicht, eine Isolierkissenkomponente, ein Ersatzband oder einen kompletten Kompensator bezieht.
