Hohlkern- vs. Vollmaschenkern-Quappendichtung: Kompression, Rückstellung und OEM-Auswahl

Zwei Kaulquappendichtungen (Tadpole Gaskets) können den gleichen Wulstdurchmesser, eine gewebte Glasfaserummantelung und eine Befestigungsfahne haben und sich dennoch beim Schließen einer Industrietür völlig unterschiedlich anfühlen. Der Unterschied verbirgt sich oft im Inneren des Wulstes: Die eine Dichtung enthält einen gestrickten Drahtmaschenkern mit offenem Zentrum, während eine andere eine dichtere, gefüllte Maschenkonstruktion verwendet.

Für einen Instandhaltungseinkäufer kann dieser Unterschied darüber entscheiden, ob das Ersatzteil in das vorhandene Verriegelungssystem passt. Für einen OEM-Ingenieur beeinflusst er die Kraft, die zum Komprimieren der Dichtung erforderlich ist, den Weg, den der Wulst zurücklegen kann, und das Verhalten der Verbindung nach wiederholten Öffnungszyklen. Dieser Leitfaden vergleicht Hohlkern- im Vergleich zu Massivmaschenkern-Kaulquappendichtungen unter dem Gesichtspunkt der Leistung der fertigen Dichtung und nicht nur des Materialnamens auf einem Angebot.

Hohle und massive Maschenstrukturen beschreiben die Kerngeometrie

Ein hohler Maschenkern besteht aus einer metallisch gestrickten oder geformten Struktur mit einem offenen zentralen Bereich. Unter Druckbelastung kann sich ein Teil des Wulstes in diesen Raum hinein verformen. Das Ausmaß des Federwegs hängt von der Drahtstärke, der Maschendichte, der Strickkonstruktion und der umgebenden Ummantelung ab.

Ein massiver Maschenkern ist eine dichter gefüllte Drahtmaschenkonstruktion ohne denselben offenen Mittelpunkt. Hier bedeutet massives Maschengeflecht kein starres Vollmetall-Stangenmaterial. Es beschreibt, wie das Metallmaschengeflecht den Wulst ausfüllt. Die Drahtstruktur bleibt verformbar, aber ihr Kraft-Verformungs-Verhalten kann sich von dem eines Hohlkerns unterscheiden.

Die Metalllegierung ist eine separate Entscheidung. Edelstahl und Inconel sind Optionen für das Kernmaterial; hohle und gefüllte Maschen sind Optionen für die Kerngeometrie. Eine Bestellung sollte beides angeben, sofern es bekannt ist.

Die Tabelle gibt Konstruktionstendenzen anstelle von garantierten Leistungswerten wieder. Ein locker gepacktes gefülltes Maschengeflecht erfordert bei einer bestimmten Kompressionshöhe möglicherweise weniger Kraft als ein fest gestrickter Hohlkern. Der Vergleich wird erst dann aussagekräftig, wenn die fertigen Profile und Prüfbedingungen definiert sind.

Gleiche Wulstgröße bedeutet nicht gleiche Schließkraft

Betrachten Sie eine Ofentür mit einer Dichtungsnut, einem Haltestreifen und mechanischen Verriegelungen. Ein Ersatzteil stimmt möglicherweise mit dem ursprünglichen nominalen Wulstaußendurchmesser überein, verhindert jedoch, dass die Verriegelungen ihre beabsichtigte Position erreichen. Wenn der neue Kern am verfügbaren Spalt eine höhere Last erfordert, hat eine Dimensionsübereinstimmung keinen funktionellen Ersatz geschaffen.

Umgekehrt kann ein Kern, der sich leicht verformt, die beabsichtigte Einbauhöhe mit geringerer Anfangslast erreichen, muss jedoch dennoch hinsichtlich Rückfederung und Langzeitkontakt bewertet werden. Keine dieser Beobachtungen beweist für sich genommen, dass der eine Kern besser ist.

Der technische Vergleich sollte daher drei Größen getrennt halten:

• Freie Wulsthöhe: die Abmessung der unbelasteten fertigen Dichtung in Schließrichtung.
• Eingebaute Wulsthöhe: der tatsächliche Raum, der für den Wulst verbleibt, wenn die Tür korrekt geschlossen ist.
• Kompressionslast: die Kraft, die erforderlich ist, um diese eingebaute Höhe unter einer vereinbarten Prüfmethode zu erreichen.

Wenn die Kraft an einer geraden Probe gemessen wird, geben Sie sowohl die getestete Probenlänge als auch die Last an. Wenn das Ergebnis als Kraft pro Längeneinheit ausgedrückt wird, geben Sie die Berechnung und den Versuchsaufbau an. Andernfalls lassen sich die Werte von zwei Lieferanten möglicherweise nicht fair vergleichen.

Beginnen Sie mit der Ausrüstungslücke, nicht mit einer Kernpräferenz

Bevor Sie sich zwischen einem Hohlkern und einem gefüllten Maschenkern entscheiden, ermitteln Sie die Lücke, die die Tür gegenüber der Dichtung aufweist. Messen Sie an mehreren Positionen, insbesondere in der Nähe von Scharnieren, Schlössern und Ecken. Stellen Sie fest, ob jedes Ergebnis die beabsichtigte geschlossene Position darstellt und nicht eine Tür, die sich weiter bewegt hat, weil die alte Dichtung entfernt wurde.

Bei einem runden Wulst kann dessen Nenndurchmesser nur dann als freie Höhe verwendet werden, wenn diese Form bestätigt wird. Bei einem ovalen oder zuvor komprimierten Wulst sind Höhe und Breite unabhängig voneinander zu erfassen.

Die nominelle geometrische Kompression lässt sich wie folgt berechnen:

Kompression (%) = (Freie Wulsthöhe - Installierte Wulsthöhe) / Freie Wulsthöhe x 100

Zur Veranschaulichung: Ein vorgeschlagener Wulst mit 18 mm freier Höhe, der in einen 14 mm breiten Spalt eingebaut wird, weist eine nominelle dimensionale Kompression von etwa 22 % auf. Dieses Beispiel legt keinen akzeptablen Kompressions Prozentsatz für BSTFLEX oder eine andere Dichtung fest. Last, Rückstellung, Temperatur und Leckageverhalten müssen für die tatsächliche Konstruktion überprüft werden.

Ein Wartungsersatz sollte außerdem die Befestigungsfußbreite, die Fußdicke, die Gesamtprofilbreite und die Position des Wulstes relativ zu den Befestigungselementen umfassen. Eine falsche Fußgeometrie kann den Wulst von seiner vorgesehenen Dichtlinie abbringen, selbst wenn der Kern geeignet ist.

Welchen Kern sollten Sie zuerst bewerten?

Wenn die Türschließkraft begrenzt ist

Ein Hohlkern ist ein logischer Kandidat für einen Test, wenn eine Tür nur eine begrenzte Fallenkapazität aufweist oder wenn eine übermäßige Dichtungslast das Schließen verhindert. Sein offenes Zentrum bietet einen potenziellen Verformungsweg, aber die tatsächliche Arbeitskraft muss am vorgeschlagenen fertigen Profil gemessen werden.

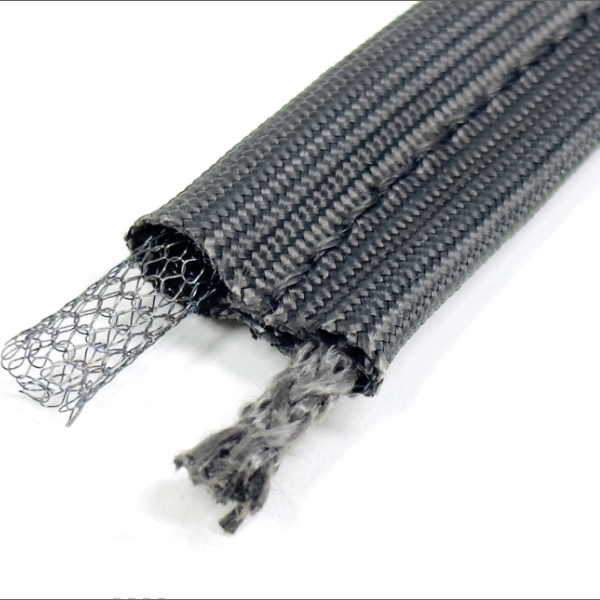

BSTFLEX bietet eine Glasfaser-Abdeckung Edelstahl Hohlkern Kaulquappen-DichtungDiese Seite identifiziert die Konstruktion mit offenem Kern. Sie sollte als Start-Produktreferenz für diesen Auswahlpfad verwendet werden.

Wenn eine festere Glühbirne erforderlich ist

Ein gefüllter Netzwerkkern kann eingesetzt werden, wenn unter den verfügbaren Montage- und Schließlasten eine strukturiertere Reaktion erforderlich ist. Ein Käufer sollte die Netzkonstruktion und einen Vergleich der Drucklasten anfordern, anstatt sich auf das Wort „massiv“ zu verlassen, um Steifigkeit zu garantieren.

BSTFLEX Kaulquappendichtung aus Edelstahlkern mit Glasfaserabdeckungist eine relevante Referenz mit Metallkern. Sein aktuell veröffentlichter Produktname weist zwar einen Edelstahlkern aus, begründet für sich genommen jedoch keine bestimmte gefüllte Maschenkonstruktion. Bestätigen Sie dieses Detail auf der Zeichnung oder dem technischen Angebot, bevor Sie es als Modell mit durchgehendem Maschenwerk beschreiben.

Wann ein nichtmetallischer Kern vorzuziehen sein kann

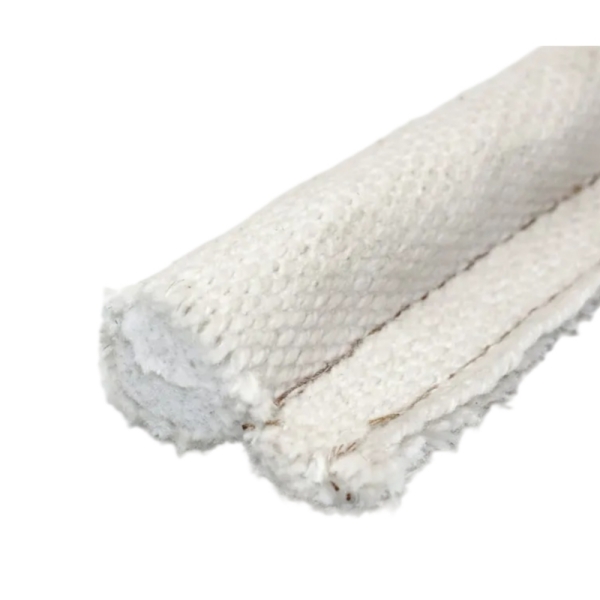

Nicht jedes Industrietor benötigt einen Drahtgeflechtkern. Wenn eine faserbasierte Konstruktion vorgeschrieben ist, prüfen Sie die Fiberglass Cover Fiberglass Core Tadpole Gasket. Faserkerne haben ihre eigenen Kompressionseigenschaften und sollten anhand desselben Türspalts und derselben Betriebsanforderungen getestet werden, anstatt als universeller Maßstab für weiche Kerne behandelt zu werden.

Vergleich von Kompression und Rückfederung unter denselben Testbedingungen

Ein aussagekräftiger Vergleich zwischen Hohl- und Massivgeflecht erfordert mehr als nur ein Foto jedes geschnittenen Endes. Vereinbaren Sie für die OEM-Qualifizierung einen kleinen, kontrollierten Testplan vor der Musterproduktion. Die folgende Reihenfolge hilft dabei, die Ergebnisse vergleichbar zu halten.

1. Halten Sie das sichtbare Profil konstant. Verwenden Sie nach Möglichkeit dieselbe Mantelqualität, Nahtkonstruktion, Wulstgröße und Schweifgeometrie, sodass der Kern die Hauptvariable ist.
2. Konditionieren Sie die Muster einheitlich. Dokumentieren Sie, ob die Teile im Anlieferungszustand, vorab komprimiert, wärmekonditioniert oder bereits zyklisch beansprucht sind.
3. Messen Sie die freie Höhe. Erfassen Sie die Methode und die Messpunkte vor der Belastung.
4. Komprimieren Sie auf definierte Höhen. Verwenden Sie mehr als eine installierte Höhe, wenn die Ausrüstung einen Bereich von Spalten aufweist. Notieren Sie die Kraft bei jeder Höhe.
5. Entlasten Sie und messen Sie die Rückfederung. Geben Sie an, wann und wie die wiedererlangte Höhe gemessen wird. Vermischen Sie nicht die sofortige Rückfederung mit der Rückfederung nach einem längeren Zeitraum.
6. Wiederholen Sie die Zyklen bei Bedarf. Überprüfen Sie Last, Profilzustand, Nähte und Restverformung nach einer vereinbarten Anzahl repräsentativer Zyklen erneut.
7. Überprüfen Sie den thermischen Zustand. Wenn Hitze den tatsächlichen Einsatz beeinträchtigt, wiederholen Sie relevante Prüfungen nach repräsentativer Temperaturbelastung und Abkühlung gemäß einem vereinbarten Verfahren.

Übertragen Sie nicht den veröffentlichten Rückfederungsprozentsatz eines Mitbewerbers in eine BSTFLEX-Spezifikation. Ergebnisse zu Druckverformungsrest und Rückfederung hängen von der fertigen Konstruktion und der Prüfmethode ab. Ein Angebot sollte gemessene Werte nur dann ausweisen, wenn sie für diese spezifische Dichtung ermittelt wurden.

Was ein OEM-Kompressionsbericht enthalten sollte

Eine einfache Tabelle mit den Messwerten kann für einen technischen Einkäufer nützlicher sein als die einfache Angabe, dass ein Kern „hochgradig komprimierbar“ ist. Sie ermöglicht dem Einkäufer zu beurteilen, ob die Dichtung die angegebene Höhe innerhalb der verfügbaren Verschlusskraft erreicht.

Verwechseln Sie die Kerngeometrie nicht mit dem Temperaturbeiwert

Die Betriebsgrenze einer Kaulquappendichtung hängt von der gesamten Baugruppe ab: Hüllgewebe, Beschichtung, Kernlegierung, Nähte und die Belastung an der Dichtungslinie. Ein hohles Geflecht bedeutet nicht zwangsläufig eine niedrigere oder höhere Temperaturbeständigkeit als ein gefülltes Geflecht derselben Legierungs- und Konstruktionsfamilie.

Ebenso ist der Wechsel von Edelstahl zu einem Kern auf Inconel-Basis eine eigenständige technische Entscheidung, unabhängig vom Wechsel zwischen hohler und gefüllter Geometrie. Bei der Legierungsentscheidung sollten die tatsächliche Kerntemperatur, die Atmosphäre, die Oxidation und eine etwaige chemische Belastung berücksichtigt werden.

Vermeiden Sie es, die nominale Raumeinstellung des Ofens als einzige Temperatureingabe zu verwenden. Die Dichtung kann aufgrund ihrer Position relativ zum Türrahmen, zur feuerfesten Auskleidung, zu den Kontaktflächen und zum Heißgaspfad eine andere Temperatur aufweisen.

Drei Austauschempfehlungen, die unterschiedliche Reaktionen erfordern

Problem 1: Die Tür lässt sich nach dem Dichtungswechsel nicht mehr verriegeln

Überprüfen Sie die freie Höhe des Ersatzteils, den eingebauten Spalt, die Position der Lasche und die tatsächliche Last beim Schließen. Eine andere Kernkonstruktion kann zum Problem beitragen, aber zu große Wulstabmessungen oder falsch ausgerichtete Haltebeschläge können ähnliche Symptome hervorrufen. Erzwingen Sie das Schließen der Verriegelung nicht einfach.

Problem 2: Die Dichtung berührt den Rahmen nach wiederholtem Gebrauch nicht mehr

Prüfen Sie auf bleibende Verformung, Bewegung unter der Haltestange, beschädigte Ecken und Änderungen in der Türausrichtung. Ein Rückpralltest kann beim Vergleich infrage kommender Kerne helfen, aber ein Kontaktverlust lässt sich nicht allein anhand des Kernmaterials diagnostizieren.

Problem 3: Die Ummantelung franst aus, während der Metallkern intakt bleibt

Dies weist darauf hin, dass dem freiliegenden Gewebe und dem Kontaktpfad der Ausrüstung Aufmerksamkeit geschenkt werden sollte. Eine innere Geflechtverstärkung verhindert nicht automatisch den Abrieb der Außenummantelung. Überprüfen Sie scharfe Kanten, Gleitbewegungen und die Notwendigkeit eines anderen Textils oder einer separat spezifizierten externen Schutzkonstruktion.

Anwendungen, bei denen die Auswahl des Drahtgeflechtkerns wichtig ist

Für industrielle Ofentüren sind die verfügbare Schließkraft und die Schwankung um den Türumfang oft ausschlaggebend für die Entscheidung. Vergleichen Sie Kandidaten am eingebauten Spalt der Anlage, anstatt nur nach dem Katalog-Wulstdurchmesser zu bestellen.

Für Ofenzugangsklappen bewerten Sie neben der Last und der Rückfederung auch die thermische Belastung. Ein geeigneter Kern kann ein ungeeignetes Hüllen- oder Nahtmaterial nicht ausgleichen.

Für Kanalabdeckungen und Klappen, berücksichtigen Sie Druckunterschiede, Vibrationen, Öffnungsfrequenz und zulässige Leckage. Eine textile Kaulquappendichtung sollte ohne Validierung der vollständigen Verbindung nicht als gasdicht oder druckfest angesehen werden.

Für große Wartungstüren mit ungleichmäßigen Spalten, ermitteln Sie die minimalen und maximalen geschlossenen Spalten. Ein Kern mit offener Mitte könnte sich zu testen lohnen, aber sowohl der engste als auch der breiteste Bereich müssen innerhalb des validierten Arbeitsbereichs der ausgewählten Dichtung bleiben.

So spezifizieren Sie eine maßgeschneiderte Kaulquappendichtung mit Drahtgeflechtkern

Für Prototypen oder die wiederholte OEM-Belieferung senden Sie eine bemaßte Zeichnung und ein Datenblatt zu den Betriebsbedingungen. Wenn der vorhandene Kern unbekannt ist, beschreiben Sie ihn als unbestätigt und fügen Sie ein Foto des abgeschnittenen Endes oder ein repräsentatives Muster zur Prüfung bei.

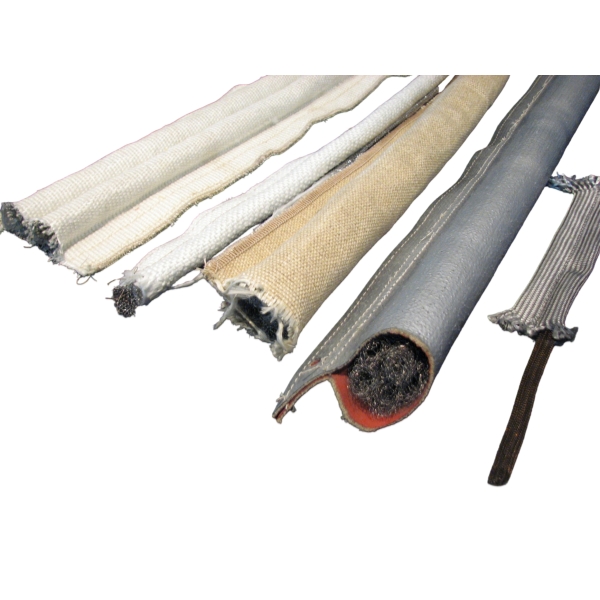

Für die zeichnungsbasierte Entwicklung und Nachbestellung siehe die Seite von BSTFLEX zu Custom Tadpole Gasket Manufacturer. Für das breitere Sortiment an Ummantelung und Kern besuchen Sie Tadpole Gasket and Tadpole Seal Products.

Fragen, die Käufer zu Hohl- und Massivgeflechtkernen stellen

Bedeutet massives Geflecht einen massiven Stahlstab im Inneren der Dichtung?

Nein. In dieser Produktkategorie bezieht es sich auf eine dichtere oder gefüllte Metallgitterkonstruktion. Ein gestrickter Metalldrahtkern ist nicht dasselbe wie eine steife Metallstange.

Ist ein Hohlkern immer leichter zu komprimieren?

Es gilt keine universelle Regel. Die Hohlgeometrie kann einen nach innen gerichteten Verformungsweg ermöglichen, aber Drahtdurchmesser, Maschendichte, fertige Wulstgröße und Bezugsspannung bestimmen das tatsächliche Kraft-Verformungs-Verhalten.

Ist ein Edelstahlkern automatisch ein Kern aus massivem Geflecht?

Nein. Edelstahl bezeichnet die Legierungsfamilie, während ein Hohl- oder Vollgeflecht die Struktur beschreibt. Bestätigen Sie beides in der Bestellspezifikation.

Hält eine gefüllte Geflechtdichtung immer länger?

Nicht unbedingt. Die Lebensdauer hängt auch von Betriebstemperatur, Kompression, Lastwechseln, Mantelabrieb, chemischer Einwirkung, Montagegeometrie und der Art und Weise ab, wie die Dichtung verwendet wird.

Kann eine bestehende Hohlraumdichtung durch eine gefüllte Dichtung aus Drahtgestrick ersetzt werden?

Dies ist nach einer technischen Prüfung möglicherweise möglich, aber der Ersatz verändert den Aufbau des Kerns. Validieren Sie vor der Freigabe des Austauschs den eingebauten Spalt, die Schließkraft, das Rückstellvermögen und die Dichtung der gesamten Ausrüstung.

Was ist der beste Ausgangspunkt für ein maßgeschneidertes Angebot?

Geben Sie den Dichtungsquerschnitt, den verfügbaren Türspalt, die Betriebsbedingungen, die erforderliche Länge und die Stückzahl an. Wenn die Anwendung definierte Anforderungen an die Schließkraft oder die Leckage hat, geben Sie diese Anforderung an, anstatt nur nach einem Nenndurchmesser zu fragen.

Wählen Sie den Kern anhand seines verifizierten Arbeitsverhaltens

Der praktische Unterschied zwischen einem hohlen Maschenkern und einem gefüllten Maschenkern ist keine abstrakte Rangliste der Weichheit. Es geht darum, wie jede fertige Dichtung auf die tatsächliche Last, den Spalt und den Betriebszyklus der Ausrüstung reagiert. Verwenden Sie die Kernkonstruktion, um eine engere Auswahl zu treffen, und qualifizieren Sie die Dichtung dann anhand der erforderlichen Einbauhöhe und der Betriebsbedingungen.

BSTFLEX kann glasfaserummantelte, hohle Edelstahlkern- und glasfaserummantelte Edelstahlkern-Konstruktionen als Ausgangspunkte für ein Erstausrüster- oder Ersatzteilangebot prüfen. Identifizieren Sie eine Voll- oder gefüllte Maschenvariante ausdrücklich, bevor Sie sie als zugelassenes Modell betrachten.

Senden Sie Ihre Kernspezifikation, die Dichtungszeichnung und die Installationsanforderungen an BSTFLEX für ein maßgeschneidertes Angebot für eine Kaulquappendichtung.
