Ein nichtmetallischer Kompensator ist eine flexible Verbindung, die in industriellen Rohrleitungs- und Gasführungssystemen verwendet wird, um thermische Ausdehnung, Vibrationen, Versatz und multidirektionale Bewegungen auszugleichen. Anstatt sich auf einen geformten Metallbalg als primäres flexibles Element zu verlassen, verwendet er technisches Gewebe, beschichtete Textilien, Elastomere oder Verbundschichten, die für die Betriebsumgebung ausgewählt wurden.
Diese Kompensatoren sind besonders verbreitet in großen Kanalsystemen, die heiße Luft, Abgase, Rauchgase und andere Prozessgase führen, bei denen geringe Reaktionskräfte, große Bewegungsmöglichkeiten und eine kundenspezifische Geometrie wichtig sind.
Eine der am weitesten verbreiteten Formen ist der nichtmetallische Gewebekompensator, der flexible technische Gewebe mit Dichtungs-, Verstärkungs- und Isolierschichten je nach Anwendung kombiniert.
Der Begriff beschreibt das Material, das für das flexible Bewegungselement verwendet wird.
Eine komplette Kompensatorbaugruppe kann dennoch Metallkomponenten enthalten, wie zum Beispiel:
Die Komponente, die die primäre Systembewegung absorbiert, basiert jedoch auf einem flexiblen nichtmetallischen Materialsystem und nicht auf einem metallischen Balg.
Diese Unterscheidung ermöglicht es Konstrukteuren, Kompensatoren mit einem sehr unterschiedlichen mechanischen Verhalten im Vergleich zu herkömmlichen metallischen Kompensatoren zu entwickeln.
Nichtmetallische Kompensatoren werden eher mit industriellen Kanalsystemen als mit herkömmlichen Hochdruckrohrleitungen in Verbindung gebracht.
Typische Installationen umfassen:
Kesselkanäle, Rauchgassysteme, Ventilatoranschlüsse und Luftbehandlungsanlagen.
Ofenbezogene Kanalsysteme, Prozessluftsysteme und Heißgasleitungen.
Ofenabgase, Heißluftkanäle und Hochtemperatur-Prozesslüftung.
Verbindungen zwischen beheizten Anlagen und nachgeschalteten Kanalsystemen.
Wäscher, Filteranlagen und Rauchgasreinigungssysteme.
Flexible Verbindungen zur Reduzierung der Vibrationsübertragung auf starre Kanalsysteme.
Industrielle Kanalsysteme sind während des Betriebs dimensionalen und mechanischen Veränderungen ausgesetzt. Ohne eine flexible Verbindung können diese Veränderungen unerwünschte Lasten auf Anlagen, Stützen und Kanalstrukturen übertragen.
Stahlkanäle dehnen sich bei steigender Temperatur aus. Ein nichtmetallischer Kompensator bietet einen kontrollierten Abschnitt, in dem diese Bewegung absorbiert werden kann.
Während des Stillstands kühlen Kanalsysteme ab und ziehen sich zusammen. Der Kompensator muss auch diese Rückbewegung ausgleichen, ohne das flexible Element zu überlasten.
Ausrüstungs- und Kanalabschnitte können sich relativ zueinander seitwärts bewegen. Flexible gewebebasierte Kompensatoren können oft erhebliche seitliche Bewegungen innerhalb einer relativ kurzen Einbaulänge ausgleichen.
Wenn sich verbindende Oberflächen relativ zueinander drehen, kann sich der Kompensator entlang seines Umfangs verformen, um den resultierenden Winkel auszugleichen.
Ventilatoren, Gebläse und rotierende Maschinen können Vibrationen verursachen. Ein flexibler, nichtmetallischer Kompensator hilft, die direkte mechanische Übertragung in das angeschlossene Kanalsystem zu reduzieren.
Nicht jeder nichtmetallische Kompensator hat den gleichen Aufbau. Das Design hängt von Temperatur, chemischer Belastung, Bewegung, Druck und der Geometrie der Ausrüstung ab.
| Typ | Typischer Aufbau | Typische Verwendung |
|---|---|---|
| Gewebekompensator | Technisches Gewebe und beschichtete Gewebelagen | Heißluft-, Abgas- und Rauchgaskanäle |
| Mehrlagiger Gewebekompensator | Gasdichtung, Verstärkung und Isolationspaket | Umgebungen mit höheren Temperaturen oder anspruchsvollen Prozessen |
| Bandkompensator | Flexibles Band, das an bestehenden Stahlkonstruktionen befestigt ist | Große Kanalsysteme und Ersatzanwendungen |
| Geflanschter Gewebekompensator | Flexibles Element, integriert mit gefertigten Flanschen | Komplette Ersatzeinheiten |
| Rechteckiger Kompensator | Gewebeelement, das für Ecken und gerade Abschnitte ausgelegt ist | Große industrielle rechteckige Kanäle |
| Runder Kompensator | Kreisförmiges flexibles Element | Ventilatoren, Abgaskanäle und zylindrische Systeme |

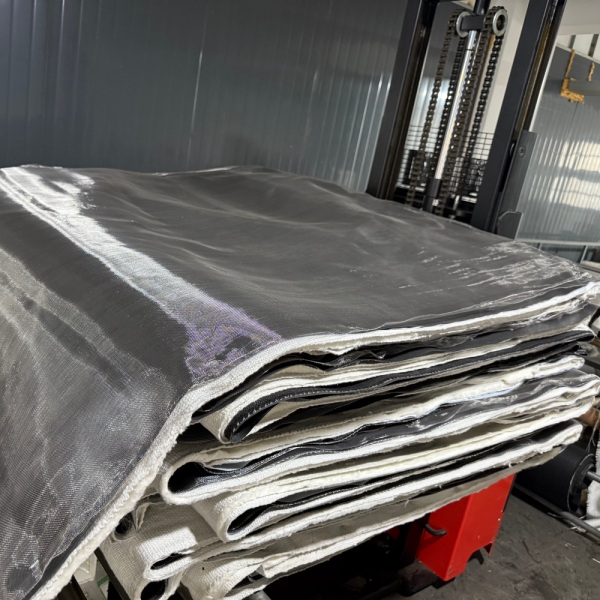

Das flexible Element kann aus einem Material oder mehreren funktionalen Schichten aufgebaut sein.
Typische Materialien sind:
BSTFLEX stellt eine breite Palette an Hochtemperaturgeweben her, die als Teil einer maßgeschneiderten Weichstoffkompensator-Konstruktion bewertet werden können.
Ein einzelnes Material bietet selten alle Eigenschaften, die für einen industriellen Gewebekompensator erforderlich sind.
Zum Beispiel:
Deshalb werden viele Weichstoffkompensatoren als mehrschichtige Systeme statt als einzelne Gewebebahn konstruiert.
| Schicht | Hauptfunktion |
|---|---|
| Außenabdeckung | Äußerer Schutz und Flexibilität |
| Gasdichtung | Einschließen des Prozessgases |
| Verstärkung | Mechanische Stützung und Formstabilität |
| Isolierung | Reduzierung der Wärme, die die äußeren Schichten erreicht |
| Heißgasseitiger Schutz | Schutz vor hohen Gastemperaturen und direkter Einwirkung |
| Strömungsleitblech | Schutz vor Strömungsgeschwindigkeit, Turbulenzen und Partikeln |
Es gibt keine universelle Bewegungsbewertung.
Die Bewegungsaufnahme hängt von der Kompensatorform, der flexiblen Einbaulänge, dem Materialsystem, dem Druck, der Temperatur und der Befestigungsanordnung ab.
Die Hauptbewegungswerte sollten separat angegeben werden:
Für technische Zwecke ist eine Angabe wie „40 mm Bewegung“ unvollständig, sofern nicht auch die Richtung dieser Bewegung definiert ist.
Ja, aber die Hochtemperaturbeständigkeit hängt von der Gesamtkonstruktion des Kompensators und nicht von der Einstufung eines einzelnen Materials ab.
Bei extremen thermischen Anwendungen können eine innere Schutzschicht und ein Isolationspaket verwendet werden, um die Temperatur zu senken, die die gasdichte Membran und die äußeren flexiblen Komponenten erreicht.
Zu den wichtigen Temperaturdaten gehören:
Aus diesem Grund ist die Auswahl einer Kompensatorverbindung allein durch die Anfrage nach einem „1000°C-Gewebe“ keine zuverlässige technische Methode.
Industrielle Kanäle können sowohl unter Überdruck als auch unter Unterdruck betrieben werden.
Beide Zustände beeinflussen die Konstruktion der Verbindung.
Bei Überdruck wird das flexible Element nach außen gedrückt. Bei Unterdruck kann das System flexible Schichten nach innen in Richtung des Gasstroms ziehen.
Abhängig von der Verbindungsgröße und den Betriebsbedingungen können interne Stützen, Leitbleche oder andere strukturelle Merkmale erforderlich sein, um Verformungen zu kontrollieren.
Einer der stärksten Anwendungsvorteile ist die Skalierbarkeit.
Industrielle Kanalleitungen können mehrere Meter breit oder hoch sein. Die Herstellung eines flexiblen Metallbalgs mit solchen Abmessungen kann mechanisch komplex und schwer werden.
Ein gewebebasierter Kompensator kann um große runde, quadratische oder rechteckige Geometrien herum gefertigt werden, während relativ geringe Federkräfte beibehalten werden.
Dies macht nichtmetallische Kompensatoren besonders attraktiv für große gasführende Systeme.

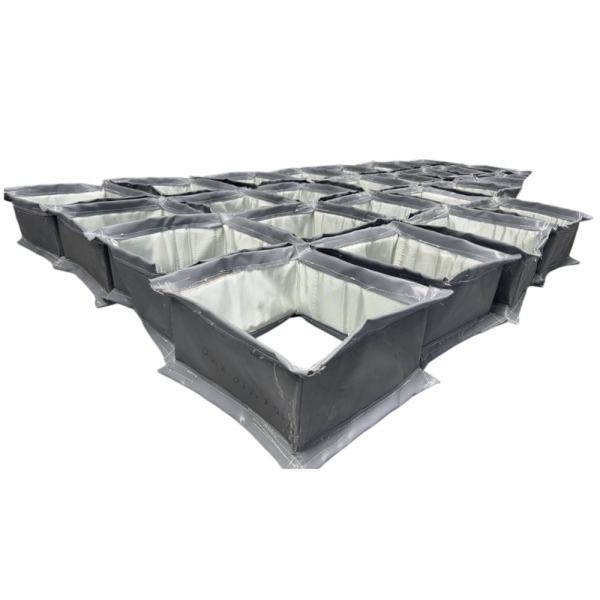

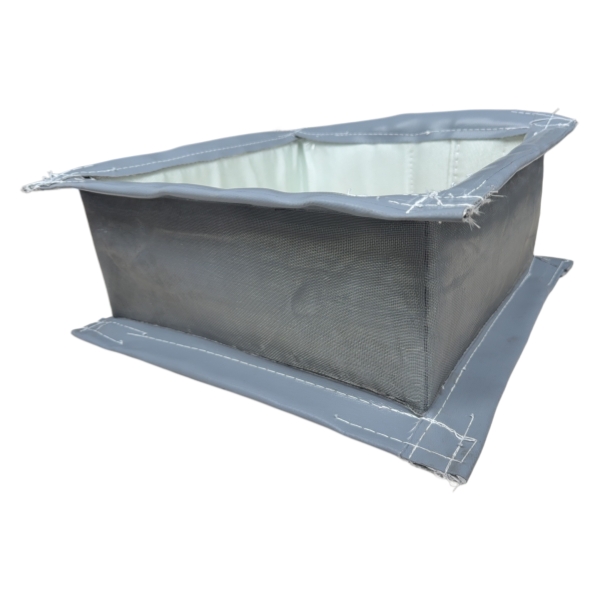

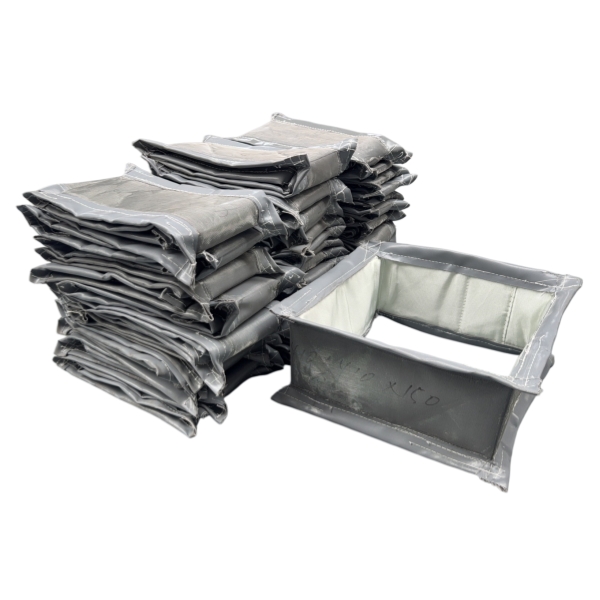

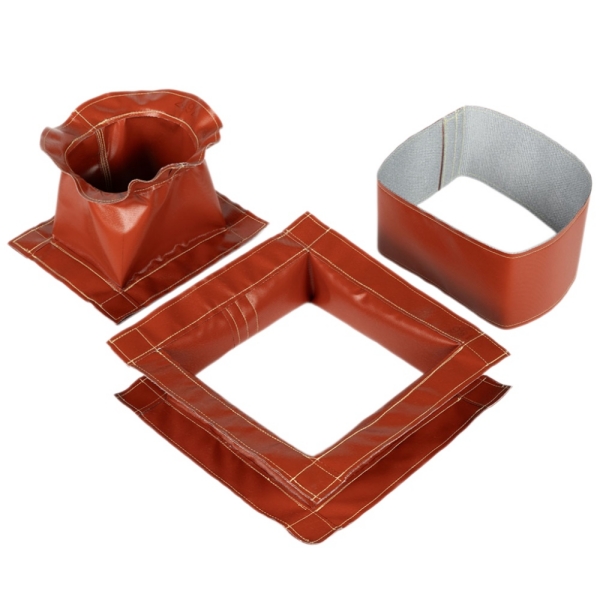

Rechteckige Kompensatoren werden häufig in Kraftwerken, Zementwerken, Stahlwerken und Ofenkanälen eingesetzt. Die Eckkonstruktion erfordert besondere Aufmerksamkeit, da sich Ecken nicht auf dieselbe Weise verformen wie lange, gerade Abschnitte.

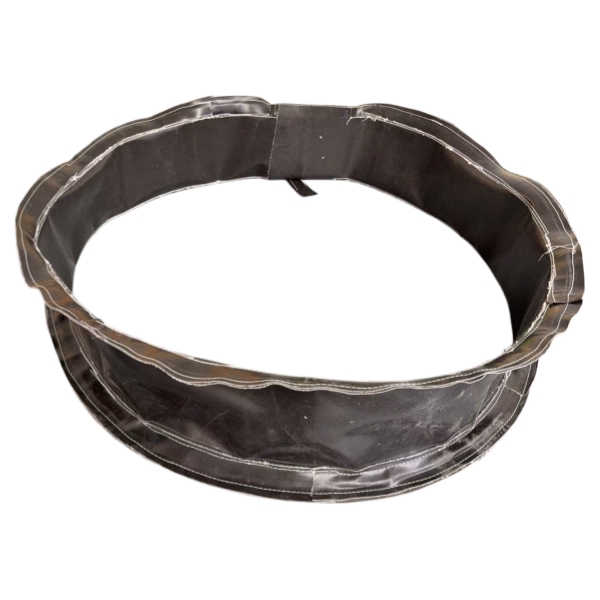

Runde Ausführungen sind bei Ventilatoren, zylindrischen Rohrleitungen und Abgassystemen üblich. Ihr durchgehender Umfang sorgt im Allgemeinen für eine gleichmäßigere Geometrie.

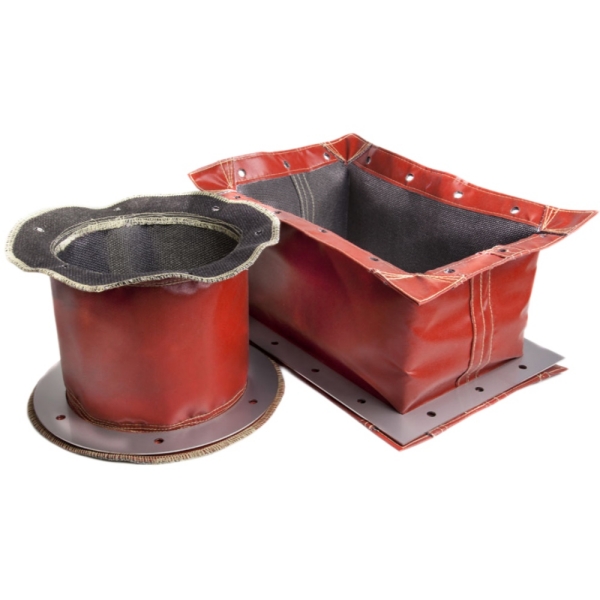

Beide können als maßgeschneiderte Konstruktionen entsprechend den Geräteabmessungen und Bewegungsanforderungen gefertigt werden.

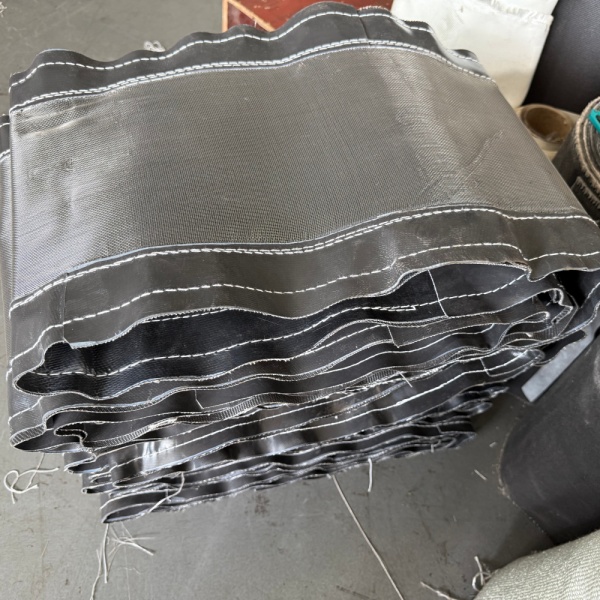

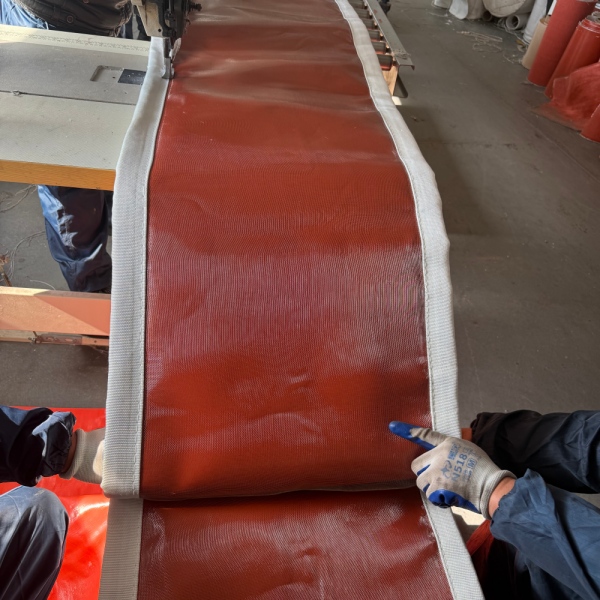

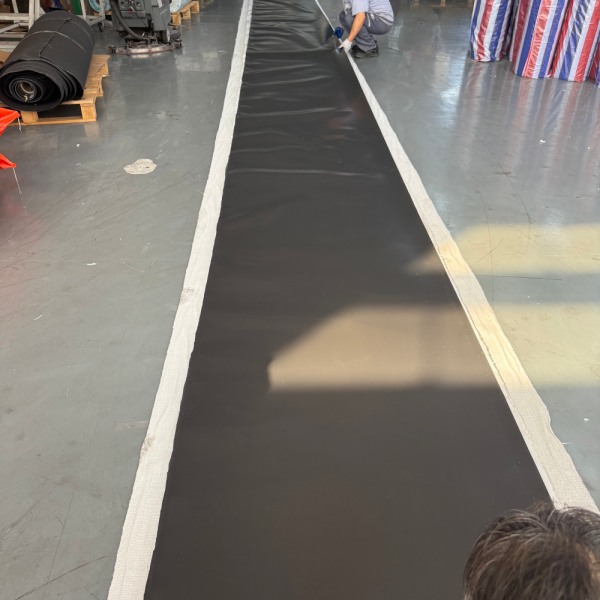

Eine Ausführung in Bandbauform verwendet ein flexibles Gewebeband, das zwischen vorhandenen Metallrahmen oder Kanalabschnitten montiert wird.
Diese Anordnung kann für große Systeme besonders nützlich sein, da das flexible Band getrennt von der umgebenden Stahlkonstruktion ausgetauscht werden kann, wenn das Metallgerüst betriebsfähig bleibt.
Kompensatoren in Bandbauform sind daher bei Wartungs- und Austauschprojekten weit verbreitet.
Die Begriffe können sich auf einigen Märkten überschneiden, sind aber nicht immer austauschbar.
Gummikompensatoren sind gewöhnlich geformte Elastomerprodukte, die in Rohrleitungssystemen und Geräteanschlüssen verwendet werden.
Industrielle nichtmetallische Gewebekompensatoren werden in der Regel aus beschichteten technischen Textilien und Mehrschichtmaterialien hergestellt und werden hauptsächlich mit Kanalsystemen in Verbindung gebracht, die gasförmige Medien führen.
Die beiden Produktfamilien können sich erheblich unterscheiden in:
Der Hauptunterschied ist das flexible Element.
Ein Metallbalg verwendet geformte Metallwellen. Ein nicht-metallischer Kompensator verwendet eine flexible Membran, ein Gewebeband oder eine Verbundkonstruktion.
Dies führt zu unterschiedlichen technischen Eigenschaften.
| Merkmal | Nicht-metallischer Kompensator | Metallbalg |
|---|---|---|
| Primäres flexibles Element | Gewebe- oder Verbundmembran | Geformtes Metall |
| Typische Anwendung | Große Gasleitungen | Rohrleitungs- und Prozesssysteme |
| Druck | Im Allgemeinen Niederdruckbetrieb | Kann für höhere Drücke ausgelegt werden |
| Große rechteckige Formen | Sehr praktisch | Komplexer |
| Federkräfte | Im Allgemeinen niedrig | Höher und konstruktionsabhängig |
| Materialaufbau | Kann mehrere Funktionsschichten kombinieren | Basiert hauptsächlich auf der gewählten Metalllegierung |
Eine nicht-metallische Lösung ist oft eine Prüfung wert, wenn Ihr Projekt mehrere der folgenden Bedingungen umfasst:
Für eine kundenspezifische Auslegung sollte der Hersteller genügend Daten erhalten, um die gesamte Betriebsumgebung zu verstehen.
BSTFLEX fertigt kundenspezifische nichtmetallische Gewebekompensatoren für industrielle Rohrleitungs-, Abgas-, Heißluft- und Rauchgassysteme.
Verfügbare Konstruktionen können runde, rechteckige, quadratische und nicht standardmäßige Geometrien umfassen, wobei flexible Materialien entsprechend der Betriebstemperatur, dem Druck, dem Prozessmedium, der Bewegung und den Installationsbedingungen ausgewählt werden.
Für Produktdetails, Materialoptionen und kundenspezifische Fertigungsmöglichkeiten besuchen Sie die Seite BSTFLEX Non Metallic Fabric Expansion Joint.
Für ein Angebot senden Sie bitte Kanalabmessungen, Betriebstemperatur, Druck, Prozessgas, Bewegungsanforderungen, Baulänge, Menge und verfügbare Zeichnungen.
