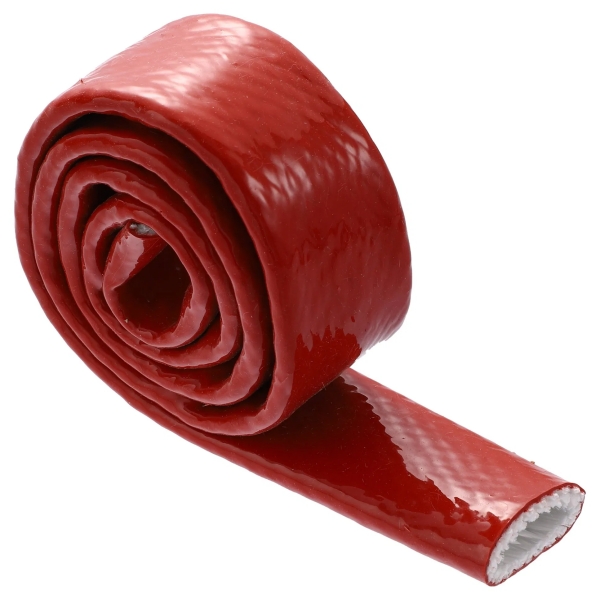

Die Bestellung einer maßgefertigten Abgas-Isoliermanschette erfordert mehr als nur die Auswahl eines Glasfasermaterials und die Angabe eines ungefähren Rohrdurchmessers. Die Manschette muss auf die tatsächliche Abgasleitung passen, den korrekten beheizten Bereich abdecken und sich praktisch um Anschlüsse, Biegungen und umliegende Anlagen montieren lassen.
Für Heizungshersteller, Marineausrüster, Fahrzeughersteller und Ersatzteilhändler können präzise Maßangaben in der Anfragenphase Passprobleme bei Produktion und Montage verhindern.
Dieser Leitfaden erläutert die Messungen und Montageangaben, die Käufer bei der Spezifikation einer maßgefertigten Abgasschlauch-Isoliermanschette angeben sollten.
Der erste Schritt besteht darin, genau zu identifizieren, was isoliert werden soll.
Die Komponente kann Folgendes sein:
Die Außenmaße dieser Komponente bestimmen die grundlegenden Manschettenmaße.
Verlassen Sie sich nicht nur auf die nominale Abgasgröße. Ein Produkt, das als 24-mm- oder 30-mm-Abgasrohr beschrieben wird, verwendet diesen Wert möglicherweise zur Kennzeichnung eines Anschlusses oder Innendurchmessers, während die Außenfläche, die die Isolierung abdecken muss, unterschiedlich sein kann.
Für eine maßgefertigte Isolierung ist der nützliche Messwert der tatsächliche Außendurchmesser der Komponente an der Stelle, an der die Manschette installiert wird.
ID bedeutet Innendurchmesser. Bei einer Abgas-Isoliermanschette beschreibt der ID den internen Raum, der für den Abgasschlauch oder das Abgasrohr zur Verfügung steht.
Er ist eines der wichtigsten Maße bei einer Sonderbestellung.
| Maß | Was damit gemeint ist | Warum es wichtig ist |
|---|---|---|
| Abgasrohr-AD | Tatsächlicher Außendurchmesser des Rohrs oder Schlauchs | Definiert die Komponente, die in die Manschette passen muss |
| Manschetten-ID | Innendurchmesser der Isoliermanschette | Bestimmt den Montagesitz |
| Manschetten-AD | Außendurchmesser nach dem Anbringen der Isolierung | Wichtig, wenn der Einbauraum begrenzt ist |
| Manschettenlänge | Gesamte isolierte Länge | Bestimmt, wie viel der Abgasleitung geschützt wird |
Ein häufiger Einkaufsfehler besteht darin, eine Isoliermanschette nur unter Angabe der nominalen Abgasrohrgröße zu bestellen.
Beispielsweise kann eine Abgasanlage durch einen Nenndurchmesser gekennzeichnet sein, während ihr tatsächliches Außenprofil durch Wellung, Wandaufbau, Verbindungen oder Fertigungstoleranzen beeinflusst wird.
Aus diesem Grund sollten OEM-Käufer vorzugsweise eine der folgenden Angaben machen:

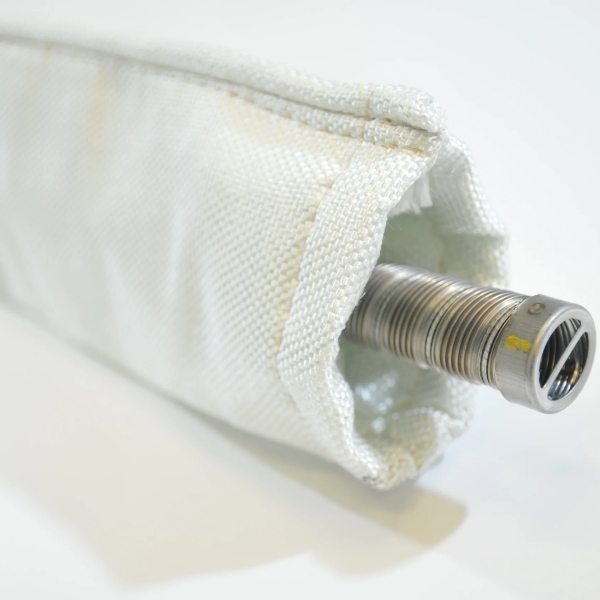

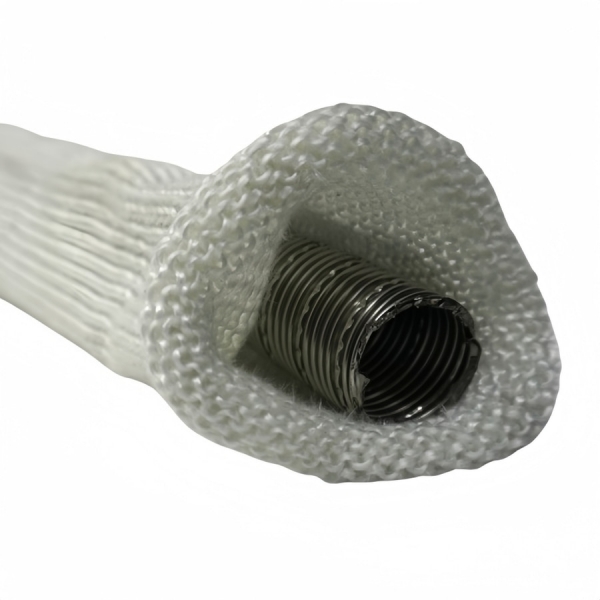

Dies ist besonders wichtig, wenn die Isolierung über ein flexibles oder gewelltes Auspuffrohr montiert wird.
Die Isolierhülle benötigt ausreichend Innenraum, um ohne unnötige Kraftaufwendung über das Auspuffbauteil montiert zu werden.
Ein zu großer Spielraum ist jedoch ebenfalls unerwünscht, da eine zu große Hülle möglicherweise nicht richtig auf der Auspuffleitung sitzt.
Die passende Passform hängt von mehreren Faktoren ab:
Anstatt ein willkürliches Maß anzugeben, geben Sie den tatsächlichen Rohraußendurchmesser an und beschreiben Sie, wie die Hülle installiert wird. Die Abmessungen der Isolierung können dann entsprechend der Baugruppe bewertet werden.
Der Durchmesser des Auspuffrohrs selbst ist nicht immer das größte bei der Installation beteiligte Maß.
Wenn eine rohrförmige Isolierhülle über ein Fitting, eine Kupplung, einen Klemmenbereich oder einen expandierten Abgasabschnitt geschoben werden muss, kann diese größere Abmessung bestimmen, ob die Hülle installiert werden kann.
Bevor Sie eine maßgeschneiderte Hülle anfragen, überprüfen Sie:
Wenn die Hülle nicht über die Fittings geschoben werden muss, da sie vor der finalen Abgasmontage installiert wird, geben Sie dies in der Zeichnung oder in der Anfrage (RFQ) an.
Die benötigte Hülsenlänge sollte auf dem Abschnitt der Abgasleitung basieren, der tatsächlich thermischen Schutz benötigt.
Geben Sie nicht automatisch die gesamte Länge des Abgasrohrs an.
Bei vielen Installationen benötigt nur der Abschnitt in der Nähe von Bodenbelägen, Kabeln, Schläuchen, Verkleidungen oder umschlossenen Geräten eine zusätzliche Isolierung.
Messen Sie den Start- und Endpunkt der benötigten isolierten Zone und berücksichtigen Sie:
Ein einzelner langer Isolierschlauch ist nicht immer die beste Konfiguration.
Eine Abgasanlage mit mehreren Schellen, starken Verlegungsänderungen oder Wartungspunkten lässt sich möglicherweise mit mehreren Dämmabschnitten einfacher montieren.
| Konfiguration | Typischer Grundfür die Auswahl |
|---|---|
| Ein durchgehender Schlauch | Langer, gerader Abgasabschnitt mit wenigen Unterbrechungen |
| Zwei Dämmabschnitte | Schelle, Halterung oder Wartungspunkt unterteilt die beheizte Zone |
| Mehrere kurze Abschnitte | Komplexe Verlegung oder mehrere Installationshindernisse |
| Kundenspezifische Einzelängen | Wiederholbare OEM-Abgasmontage |
Für die Serienproduktion hilft die Kennzeichnung jedes Dämmabschnitts auf der Abgasbaugruppenzeichnung dabei, eine gleichbleibende Installation von einer Einheit zur nächsten aufrechtzuerhalten.

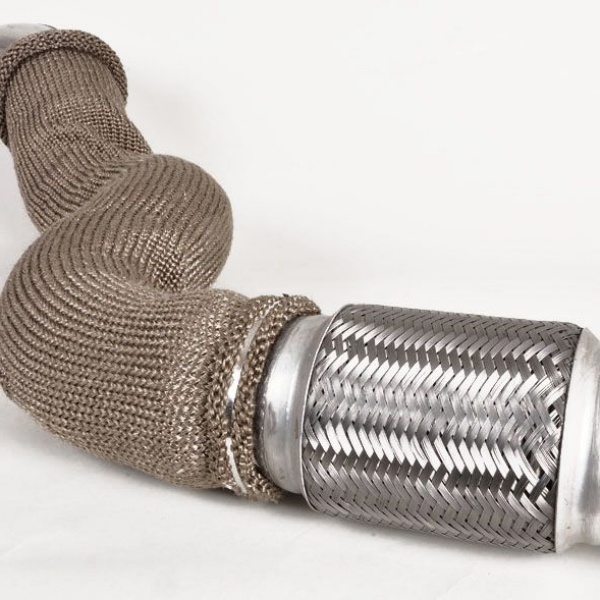

Ein Schlauch, der auf ein gerades Rohr passt, und ein Schlauch, der um eine gebogene Abgasführung herum installiert wird, weisen nicht dieselbe Geometrie auf.
Wenn die isolierte Abgasleitung Biegungen enthält, geben Sie Folgendes an:
Ein Foto oder eine Zeichnung ist besonders nützlich für kompakte Heizgeräteinstallationen, bei denen das Abgas unmittelbar nach dem Verlassen des Heizgeräts die Richtung wechselt.
Bei kompakten Installationen können die Außenmaße der fertigen Isolierung ebenso wichtig sein wie der Innendurchmesser.
Dies kommt häufig vor bei:
Wenn das Abgasrohr durch einen beengten Raum führt, messen Sie den verfügbaren Freiraum um das Rohr herum, bevor Sie die Isolierung spezifizieren.
Die fertige Baugruppe muss in den verfügbaren Bauraum passen, ohne benachbarte Komponenten zu beeinträchtigen.
Maßangaben verraten dem Hersteller, welche Größe produziert werden soll. Anwendungsinformationen erklären, wie der Schlauch verwendet wird.
Eine OEM-Anfrage (RFQ) sollte angeben, ob die Abgasanlage installiert ist in:
Der Lieferant sollte außerdem wissen, ob die Isolierung Vibrationen, häufigen Bewegungen, Feuchtigkeit, Abrieb oder eingeschränktem Einbauraum ausgesetzt ist.
Schiffsheizungsinstallationen sind häufig kompakt, und die Abgasführung kann durch Geräteräume verlaufen, in denen umliegende Oberflächen und Komponenten eine zusätzliche thermische Trennung erfordern.
Für eine maßgeschneiderte Anfrage zur Abgasschlauchisolierung für Schiffe umfassen nützliche RFQ-Informationen:
Wenn innerhalb einer Produktpalette mehrere Abgaskonfigurationen verwendet werden, sollte jede Version separat identifiziert werden, anstatt alle Abmessungen in einer Spezifikation zusammenzufassen.
Dieselheizungssysteme können je nach Heizung und Systemdesign verschiedene Abgasrohrdurchmesser verwenden.
BSTFLEX fertigt auch flexibles doppelwandiges Edelstahl-Dieselheizungs-Abgasrohr in mehreren Durchmessern, wodurch die Anforderungen an Abgasrohr und Wärmedämmung als Teil desselben Systems betrachtet werden können.
Beim separaten Kauf einer Isolierhülle sollten die tatsächlichen Abgasrohrabmessungen vor der Produktion jedoch dennoch bestätigt werden.
Ein neues OEM-Projekt beginnt normalerweise mit Zeichnungen und kontrollierten Abmessungen. Ersatzprojekte beginnen oft mit einem bereits installierten Abgassystem.
Für die Ersatzteilversorgung können Käufer Folgendes bereitstellen:
Wenn die Originalisolierung beschädigt oder verzerrt ist, messen Sie die Abgaskomponente selbst, anstatt die Abmessungen von der abgenutzten Isolierung zu kopieren.
Ein vollständiges RFQ kann anhand der folgenden Checkliste erstellt werden.
| RFQ-Position | Informationen zur Bereitstellung |
|---|---|
| Abgaskomponente | Flexibles Rohr, starres Rohr, Abgasschlauch oder Baugruppe |
| Rohraußendurchmesser | Tatsächlich gemessener AD |
| Erforderlicher Hülsen-ID | Falls bereits durch Zeichnung definiert |
| Erforderliche Länge | Gesamte Isolationslänge oder einzelne Abschnitte |
| Verlegung | Gerade, gebogen oder gemischt |
| Größtes Anschlussteil | Abmessung, falls die Hülse darüber passen muss |
| Einbauraum | Maximal verfügbarer Außenbereich, falls relevant |
| Anwendung | Dieselheizung, Bootsheizung, Fahrzeug oder Industrieausrüstung |
| Menge | Prototyp, Losgröße und geschätzter Jahresbedarf |
| Referenz | Zeichnung, Muster oder Installationsfotos |
| Verpackung | Anforderung an Schüttgut-, Einzel-, Kit- oder OEM-Verpackungen |
Die Heizleistung allein liefert nicht genügend Abmessungsinformationen, um eine maßgeschneiderte Isolierhülle herzustellen. Die tatsächlichen Abmessungen des Abgassystems sind nützlicher.
Die Isolierung umgibt die Außenseite des Auspuffrohrs. Stellen Sie klar, ob sich jede Abmessung in der RFQ auf den Innendurchmesser oder den Außendurchmesser bezieht.
Eine Hülle passt möglicherweise perfekt auf das Rohr, ist aber dennoch unmöglich zu installieren, wenn sie über eine größere Kupplung oder einen größeren Verbinder geschoben werden muss.
Lange Isolierungsabschnitte können Schellen, Halterungen oder Wartungsbereiche behindern. Definieren Sie die tatsächliche Hitzeschutzzone, bevor Sie über die Hüllenlänge entscheiden.
Zwei Systeme mit demselben Durchmesser erfordern möglicherweise unterschiedliche Isolationskonfigurationen, wenn eines gerade ist und das andere mehrere Biegungen oder Montagehindernisse aufweist.
Für neue OEM-Heizsysteme kann es sinnvoll sein, die Isolierung festzulegen, nachdem die Abgasführung und der umliegende Bauraum feststehen.
Ein Prototypenschlauch kann dann bewertet werden hinsichtlich:
Sobald die Maße bestätigt sind, kann dieselbe Spezifikation für die Wiederholungsproduktion verwendet werden.
BSTFLEX stellt Isolierschläuche für Glasfaser-Auspuffschläuche her, deren Abmessungen an das Abgassystem angepasst sind, anstatt Käufer auf einen festen Durchmesser oder eine feste Länge zu beschränken.
Die Sonderanfertigung kann Heizungshersteller, Ausrüster für die Schifffahrt, Wohnmobil- und Fahrzeughersteller, Lieferanten von Abgassystemen, Händler und Hersteller von Industrieanlagen unterstützen.
Für weitere Heizungsluftkanäle, Abgasschutz- und Wärmemanagementprodukte besuchen Sie unsere Hitzeschutzschläuche Produktsortiment.
Für ein genaue Angebot bieten Sie den Außendurchmesser des Auspuffrohrs, die erforderliche Isolierlänge, das Installationslayout, die Menge und alle verfügbaren Zeichnungen oder Fotografien an.
Wenn für dasselbe Projekt mehrere Durchmesser oder Längen erforderlich sind, listen Sie jede Konfiguration separat auf. Dadurch können die Isolierschläuche für die tatsächlichen Abgasanlagen hergestellt werden, anstatt sie als eine universelle Größe zu behandeln.
Sehen Sie sich die Glasfaser-Auspuffschlauch-Isolierhülle für individuelle OEM- und Großeinkaufsanforderungen.
