Vliesstoff aus nähgewirkten Glasfasern für die OEM-Fertigung: Schneiden, Handhabung und Abnahmeprüfungen

Eine Dämmstoffrolle ist nicht das Teil, das ein Monteur einbaut. Bevor das Material das Gerät erreicht, wird es möglicherweise abgerollt, verschachtelt, geschnitten, gestapelt, transportiert und um Öffnungen oder Befestigungspunkte herum eingepasst. Für einen OEM-Einkäufer ist die nützliche Frage, ob die ausgewählte Matte diesen Ablauf durchlaufen und dennoch die Zeichnung erfüllen kann.

Spezifizieren Sie die nadelgestickte Glasfaser-Nadelmatte nach ihrer Faserqualität, dem Verstärkungsfaden, der Stichanordnung, der Enddicke und dem Lieferformat. Genehmigen Sie dann repräsentative Stanzteile im Hinblick auf Handhabung, Passform und Betriebsbeanspruchung. Dies gibt Einkauf und Produktion eine gemeinsame Basis für den Vergleich von Mustern und die Annahme von Nachbestellungen.

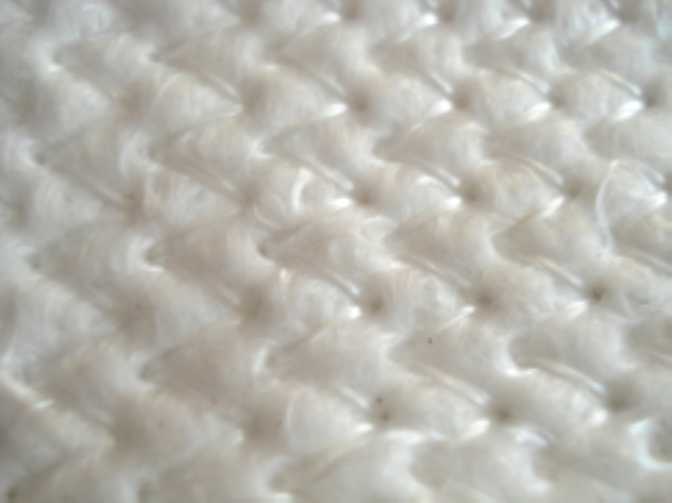

Die BSTFLEX glasfaser-nadelgestickte Nadelmattekombiniert eine genadelte Glasfaser-Isolierstruktur mit einer zusätzlichen Garnverstärkung. Nähwirken wird eingesetzt, um die mechanische Integrität zu verbessern; das Ausmaß der Verbesserung und der geeignete Verarbeitungsverfahren hängen von der spezifischen Konstruktion ab. Dieser Leitfaden konzentriert sich auf die Verarbeitung dieses Materials zu industriellen Dämmkomponenten.

Beginnen Sie mit der Isolierteilzeichnung

Bestimmen Sie, ob die Zeichnung den Dämmkern, einen kaschierten Dämmstoffeinsatz oder eine komplette Geräteabdeckung beschreibt. Ein Kernumriss sollte nicht direkt von den Außenmaßen eines fertigen Mantels übernommen werden, ohne dessen Konstruktion zu berücksichtigen.

Markieren Sie die Kanten und Befestigungslöcher, die zur Positionierung des Teils während der Montage dienen. Berücksichtigen Sie Schlitze, Ausschnitte, schmale Abschnitte, geplante Biegungen und den für die Isolierung verfügbaren Raum. Geben Sie an, ob die Abmessungen am flachen, unkomprimierten Teil oder nach dem Einbau geprüft werden. Dies ist besonders nützlich für Einsätze, die in beheizten Geräteabdeckungen und abnehmbaren Abdeckungen installiert sind.

Verwenden Sie eine Materialbezeichnung, die die Glassorte und die verstärkte Konstruktion angibt. Geben Sie eine eventuelle Kaschierung separat an. Die Begriffe genähte Glasfasermatte und verstärkte Glasfasermatte stellen für sich genommen keine vollständige Bestellspezifikation dar.

Roll- und Stichrichtung vor dem Verschachteln festlegen

Bitten Sie den Lieferanten, die Laufrichtung und die Stichanordnung auf dem Muster anzugeben. Wenn die Richtung für die Passform oder die Handhabung von Bedeutung ist, fügen Sie einen Ausrichtungspfeil auf der Teilezeichnung ein. Genehmigen Sie ein gedrehtes Schneidelayout nicht allein deshalb, weil es Abfall reduziert.

Testen Sie die vorgeschlagene Ausrichtung bei Biegungen, Öffnungen und engen Verbindungsabschnitten. Vergleichen Sie Teile in verschiedenen Ausrichtungen, wenn das Design dies zulässt, und dokumentieren Sie das Ergebnis. Der Zweck besteht darin, festzustellen, ob die Ausrichtung für dieses Bauteil kontrolliert werden muss, und nicht davon auszugehen, dass sich jede Nähmatte in jeder Richtung gleich verhält.

Definieren Sie für eine Stichmusteranforderung, was gemessen wird: Abstand zwischen Stichreihen, Stichlänge entlang einer Reihe oder ein anderes vereinbartes Merkmal. Eine einzelne Stichabmessung ist ohne diese Definition zweideutig. Jeder angeforderte Wert sollte vor der Auftragsanforderung auf seine Machbarkeit in der Produktion überprüft werden.

Schnittroute auf Produktionsmaterial genehmigen

Verwenden Sie Proben, die der vorgesehenen Faserqualität, Dicke und Stichkonstruktion entsprechen. Ein Versuch an einer dünneren einfachen Matte validiert den Schneidprozess für eine dickere verstärkte Matte nicht.

Vereinbaren Sie einen Versuch, der den vorgesehenen Produktionsweg widerspiegelt, wie z. B. Messerschneiden oder Stanzschneiden, wo angemessen. Dokumentieren Sie, wie das Material gestützt und gehalten wird, ob es in einzelnen Lagen oder Stapeln geschnitten wird und wie Teile nach dem Schneiden entnommen werden. Dies sind zu bewertende Prozessvariablen, keine universellen Einstellungen, die von dieser Anleitung bereitgestellt werden.

Überprüfen Sie die am schwierigsten herzustellenden Merkmale: kleine Löcher, enge Innenecken, schmale Stege und Schnitte über Nahtlinien hinweg. Prüfen Sie auf unvollständige Schnitte, gezogene Fasern, lokales Ausreißen und Fadenstörungen. Beurteilen Sie den Kantenzustand, nachdem das Teil angehoben und transportiert wurde, nicht nur, während es auf dem Schneidtisch gestützt bleibt.

Vereinbaren Sie ein akzeptables Kantenerscheinungsbild anhand repräsentativer Proben oder Fotografien. Vermeiden Sie vage Beschreibungen wie perfekt sauber oder null Faserabfall, es sei denn, ein definierter Test und eine Akzeptanzgrenze stützen diese. Nähte, die die fertige Außenkontur kreuzen, werden durchgeschnitten; unterscheiden Sie ein durchgeschnittenes Fadenende von einem fortschreitenden Aufrippeln, das das verbleibende Teil beeinträchtigt.

Prüfen Sie die Handhabung zwischen Schneiden und Installation

Führen Sie Versuchsteile durch den tatsächlichen Transferablauf. Heben Sie diese von der Schnittfläche ab, legen Sie sie in die vorgesehene Verpackung, transportieren Sie sie zur Montage und passen Sie sie unter Verwendung der vorgesehenen Halterungen ein. Dokumentieren Sie alle Beschädigungen oder zusätzlichen Handhabungsschritte, die in jeder Phase erforderlich sind.

Beurteilen Sie bei großen oder geformten Einlegern die Abstützung beim Anheben, anstatt einen schmalen Abschnitt als Tragepunkt zu behandeln. Kennzeichnen Sie Teile bei Bausätzen so deutlich, dass Bediener sie nicht wiederholt auseinanderfalten oder drehen müssen, um das richtige Teil zu finden.

Wenn eine Abdeckung für Wartungszwecke geöffnet wird, beziehen Sie das Entfernen und Wiederanbringen in den Versuch ein. Prüfen Sie, ob sich der Kern innerhalb der Kaschierung verschiebt, sich im Bereich von Verschlüssen verdünnt oder neu positioniert werden muss. Eine Verstärkung sollte einem festgelegten Handhabungserfordernis dienen; sie darf nicht dazu verwendet werden, fehlende Halterungen oder eine ungeeignete Haltekonstruktion zu kompensieren.

Messbare Akzeptanzkriterien formulieren

Ein freigegebenes Muster ist nützlich, aber die Serienfertigung benötigt zusätzlich eine schriftliche Prüfgrundlage. Wählen Sie die für das Bauteil wesentlichen Prüfungen aus und vereinbaren Sie Stichprobenumfang, Methoden und Akzeptanzgrenzen vor Erteilung des Fertigungsauftrags.

Dickenmessungen erfordern eine einheitliche Methode, da das Material komprimierbar ist. Geben Sie an, wie die Probe konditioniert und gemessen wird, anstatt einen handgehaltenen Messwert mit einem anderen Laborverfahren zu vergleichen. Wenn ein Projekt eine anerkannte Prüfmethode vorschreibt, bestätigen Sie, dass diese auf die gelieferte verstärkte Konstruktion anwendbar ist.

Halten Sie die gelieferte Nenndicke von der eingebauten Dicke getrennt. Klären Sie außerdem, ob ein Flächengewichts-Wert die Basismatte oder das vollständige nähwirkverfestigte Material beschreibt. Der Vergleich eines Werts, der sich nur auf den Kern bezieht, mit einem Wert für das fertige Material kann Unterschiede zwischen Angeboten verschleiern.

Wärmebeanspruchte Proben einbeziehen, wenn die Bewehrung im Betrieb halten muss

Entscheiden Sie, ob der Verstärkungsfaden hauptsächlich während der Herstellung benötigt wird oder die Matte während des Betriebs weiter stützen muss. Nennen Sie die Temperatur an der Isolierung, die Einwirkungsdauer, die Betriebsatmosphäre und eventuelle wiederholte Erwärmungszyklen.

Wenn eine nachträgliche Verstärkung erforderlich ist, lassen Sie das verantwortliche technische Team eine geeignete Wärmeexpositions- und Prüfsequenz festlegen. Untersuchen Sie repräsentative zugeschnittene Teile anschließend auf Maßhaltigkeit, Nahtzustand, Handhabungsintegrität und Passform. Vereinbaren Sie das gewünschte Ergebnis vor dem Test, anstatt ein unbekanntes Muster nach dem Erhitzen zu beurteilen.

Verwenden Sie keinen Schmelzpunkt von Glasfasern, keine allgemeine Angabe zur Höchsttemperatur und keine Zugfestigkeit bei Raumtemperatur als Ersatz für diese Bewertung. Die thermische und mechanische Freigabe sollte sich auf die spezifische Matten- und Fadenkombination beziehen. Das Hinzufügen von Nähten qualifiziert das Material nicht von sich aus für eine höhere Dauereinsatztemperatur.

Trennung der Kern-Freigabe von der Freigabe der Endmontage

Ein zugeschnittener Dämmkern kann die Eingangsprüfung bestehen, während das vollständige Paneel oder die Abdeckung noch einer thermischen Bewertung bedarf. Geben Sie bei der Vorgabe eines Wärmeverlust- oder Oberflächentemperaturziels die installierte Dicke, die Stützen, die Heißseite und die Außenschichten, die Öffnungen sowie die Randbedingungen an.

Ebenso begründet eine genähte Konstruktion allein weder eine Erosionsklasse bei exponierter Strömung noch eine fertige Feuerwiderstandsklasse oder ein akustisches Ergebnis. Fordern Sie stattdessen den für die geplante Anwendung relevanten Nachweis an, anstatt ein Ergebnis von einem anderen Material oder einer anderen Baugruppe zu übertragen.

Verwenden Sie das aktuelle Sicherheitsdatenblatt des gelieferten Materials sowie die Handhabungsverfahren des Standorts für das Schneiden und die Installation. Eine Materialprüfung ist kein Ersatz für die erforderlichen Kontrollmaßnahmen am Arbeitsplatz.

Die genehmigte Spezifikation in Folgebestellungen übernehmen

Bewahren Sie nach der Musterfreigabe den Materialverweis, die Zeichnungsrevision, die vereinbarte Nahtausrichtung, die Prüfmethode und die Verpackungsanweisungen als einen kontrollierten Satz auf. Identifizieren Sie, welche Änderungen vor der Lieferung überprüft werden müssen, einschließlich der Faserqualität, des Verstärkungsgarns, der Kaschierung, des Musters oder der Geometrie der Zuschnittteile.

Geben Sie bei Rollenbestellungen die nutzbare Breite und Länge sowie die Materialspezifikation an. Erfassen Sie bei Zuschnittbestellungen die akzeptierten Abmessungen, die Menge und die vereinbarte Lieferbedingung. Halten Sie Angebotsvergleiche auf derselben Basis: gelieferte Fläche bei Rollen oder akzeptierte Stückzahlen bei verarbeiteten Komponenten.

BSTFLEX bietet Anwendungsprüfungen und Musterentwicklung durch seine OEM- und Sonderanfertigungsdienstean. Reichen Sie das erforderliche Rollenformat oder die Bauteilzeichnung zur Machbarkeitsprüfung ein, einschließlich etwaiger Anforderungen an Werkzeuge, Toleranzen und Dokumentation. Bestätigen Sie den vorgeschlagenen Lieferumfang vor der Produktionsfreigabe.

Was für ein Angebot für eine nähgewirkte Glasfasermatte zu senden ist

Senden Sie den Geräteantrag, die Zeichnungsrevision, die erforderliche Glasgüte, Dicke, Dichte oder das flächenbezogene Gewicht sowie die Stückzahl. Fügen Sie für eine bestimmte Nähkonstruktion die Anforderungen an den Verstärkungsfaden, das Muster und die Ausrichtung bei. Fügen Sie die Betriebsbedingungen hinzu und erklären Sie, ob die Verstärkung nach der Hitzeeinwirkung funktionsfähig bleiben muss.

Geben Sie an, ob Sie Rollen für den internen Zuschnitt oder fertige Dämmstoffzuschnitte für die Montage benötigen. Nennen Sie die Musterstückzahl, die Prüfanforderungen und den voraussichtlichen Nachbestellbedarf. Dies ermöglicht eine gemeinsame Prüfung von Material, Konfektionierung und Freigabeumfang.

Für das verstärkte Material besuchen Sie dieProduktseite für Nähvlies-Glasfasernadelmatten. Wenn das Design keine zusätzliche Vernähung erfordert, bleibt die einfache Glasfasernadelmatte eine separate Option. Andere Faserspezifikationen stehen zum Vergleich im Sortiment an Hochtemperatur-Isoliermaterialien zur Verfügung.

Fordern Sie ein Angebot und eine Musterprüfung zusammen mit der Bauteilzeichnung und den Abnahmeanforderungen an. Genehmigen Sie das Material in der Form, die Ihr Produktionsteam verwenden wird, und übertragen Sie diese Spezifikation dann auf jede Nachbestellung.
