Temperaturbeständigkeit von vermiculitbeschichtetem Glasfasergewebe: 750°C, 815°C und Spitzentemperatur erklärt

Vermiculitbeschichtetes Glasfasergewebe hat keine einheitliche Temperaturangabe für alle Qualitäten. Veröffentlichte Betriebstemperaturen umfassen 750 °C und 815 °C, wobei einige Konstruktionen auch höhere Spitzentemperaturen aufweisen. Diese Angaben sind nur dann aussagekräftig, wenn sie das Material, die Expositionsbedingungen und die zu gewährleistenden Eigenschaften beschreiben.

BSTFLEXVermiculitbeschichtetes GlasfasergewebeDie Angaben enthalten eine Richtlinie für den Dauereinsatz bei Temperaturen bis zu 815 °C / 1500 °F, abhängig von den Anwendungsbedingungen. Anforderungen oberhalb dieses Bereichs erfordern eine separate Bewertung der vorgesehenen Güteklasse und der Expositionsdauer. Ein für ein anderes Gewebe angegebener Spitzenwert darf nicht auf dieses Gewebe übertragen werden.

Für den Kauf sollten drei Fragen separat betrachtet werden: Welche Temperatur erreicht das Gewebe, wie lange dauert diese Einwirkung und welche Funktionen muss das Gewebe anschließend noch erfüllen? Die Verhinderung eines sofortigen Durchbrennens ist nicht dasselbe wie die Flexibilität beim wiederholten Abnehmen oder beim Tragen mechanischer Lasten im heißen Zustand.

750 °C, 815 °C und Spitzentemperatur: Was die einzelnen Zahlen bedeuten

Die ersten beiden Zahlen sind keine alternativen Einheitenumrechnungen. Es handelt sich um unterschiedliche Temperaturwerte, die bestimmten Produktspezifikationen zugeordnet sind. Ebenso muss eine Überschrift wie „bis zu 2000 °F“ anhand der detaillierten Betriebs- und Spitzentemperaturangaben überprüft werden, bevor sie in einer Kaufspezifikation verwendet wird.

Warum haben ähnliche Stoffe unterschiedliche Verarbeitungstemperaturen?

Die Bezeichnung „vermiculitbeschichtetes Glasfasergewebe“ kennzeichnet eine Materialfamilie, nicht eine standardisierte Wärmeklasse. Basisgarn, Gewebekonstruktion, Behandlungsrezeptur und Beschichtungsverteilung können variieren. Lieferanten können zudem die Temperaturbeständigkeit unter verschiedenen Belastungsbedingungen und Akzeptanzkriterien angeben.

Für einen aussagekräftigen Vergleich reichen daher zwei Kataloghöchstwerte nicht aus. Fragen Sie nach, ob sich die angegebene Temperatur auf längere Heißlufteinwirkung, Kontakt mit einer heißen Oberfläche, eine Flammprüfung oder eine bestimmte gefertigte Baugruppe bezieht. Fordern Sie die entsprechenden Bedingungen an, falls diese nicht angegeben sind.

Die Werte von 750 °C und 815 °C dürfen nicht gemittelt werden, um eine neue Bewertung zu erstellen. Ebenso wenig belegt ein 815-°C-Etikett allein eine längere Lebensdauer als ein 750-°C-Produkt unter anderen Testbedingungen. Vergleichen Sie die vorgeschlagenen Materialien anhand der gleichen Anwendungsanforderungen.

Was die Vermiculitbehandlung verändert

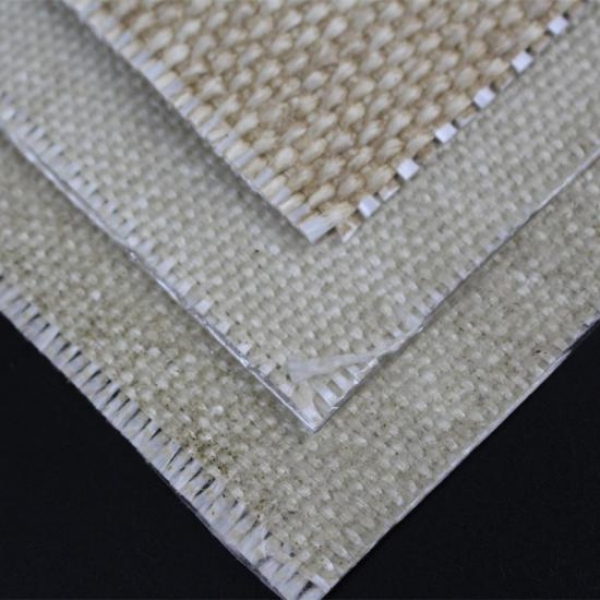

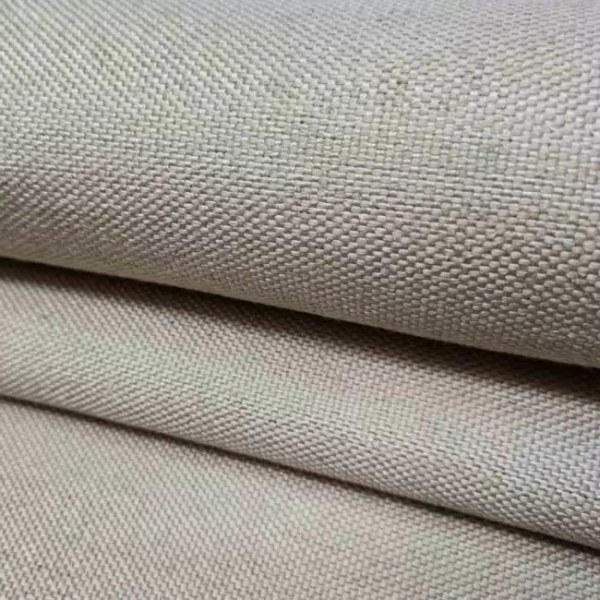

Vermiculit wird als mineralische Behandlung auf Glasfasergewebe aufgebracht. Geeignete Behandlungen verbessern den Schutz der Garnoberfläche vor starker Hitzeeinwirkung und Abrieb. Daher findet behandeltes Glasfasergewebe Verwendung in Schweißerschutzvorrichtungen, Ofenvorhängen und Dämmstoffen und wird nicht nur als unbehandeltes Glasfasergewebe eingesetzt.

Die Behandlung wandelt E-Glas nicht in hochsiliziumhaltige Fasern um. Sie gewährleistet auch nicht, dass das Gewebe seine ursprüngliche Zugfestigkeit bei der höchsten angegebenen Temperatur beibehält. Wärmeschutz, Dimensionsstabilität und mechanische Festigkeit bleiben separate Anforderungen.

Bei einer trägergestützten Wärmedämmung ist die Dichtheit der Dämmung das wichtigste Akzeptanzkriterium. Bei einem Vorhang, der wiederholt beiseitegezogen wird, spielen auch Festigkeit und Flexibilität nach der Erwärmung eine Rolle. Ein und derselbe Temperaturwert kann nicht beide Fragen beantworten.

Kontinuierlicher Betrieb unterscheidet sich von einer Temperaturabweichung.

Kontinuierliche TemperaturBeschreibt den empfohlenen Bereich für den Langzeitbetrieb unter den der jeweiligen Güteklasse zugeordneten Bedingungen. Es handelt sich nicht um eine Garantie für unbegrenzte Lebensdauer, unveränderte Eigenschaften oder Eignung für jede mechanische Belastung.

Intermittierende oder Spitzentemperaturbeschreibt eine separate, vorübergehende Exposition. Diese Bezeichnungen haben keine einheitliche Dauer: „Kurzzeitig“ kann in verschiedenen Spezifikationen unterschiedlich definiert oder gar nicht definiert sein.

Für jede Exkursion sind die maximale Temperatur, die Dauer jedes Ereignisses, die Anzahl der Ereignisse und die kumulative Exposition anzugeben. Außerdem ist festzulegen, ob die Komponente während des Ereignisses funktionsfähig und anschließend wiederverwendbar bleiben muss. Eine einmalige Schutzbarriere und eine wiederholt verwendete Isolierabdeckung erfordern unterschiedliche Akzeptanzkriterien.

Die Durchschnittstemperatur darf nicht zur Genehmigung des Betriebs oberhalb der Dauerbetriebsgrenze herangezogen werden. Häufige Temperaturabweichungen gehören zum Betriebsablauf und müssen bei der Qualifizierung berücksichtigt werden, auch wenn dazwischen kühlere Perioden auftreten.

Bedeutet eine Angabe zur Spitzentemperatur von 2000°F, dass das Gewebe dauerhaft bei dieser Temperatur eingesetzt werden kann?

Nein. In einigen Fachliteraturartikeln zu Vermiculit-Glasfasergewebe wird eine maximale Temperatur von 2000 °F (ca. 1093 °C) neben einer niedrigeren Betriebstemperatur angegeben. Dies sind deutliche Grenzwerte. Längere Einwirkung der maximalen Temperatur kann das Gewebe beschädigen.

2000°F entsprechen ungefähr 1093°C. Dieser Wert darf nicht als allgemeine Dauertemperaturangabe für mit Vermiculit beschichtetes Glasfasergewebe oder als BSTFLEX-Spezifikation angesehen werden, nur weil die Beschichtung den gleichen Namen trägt.

Bei Projekten, die eine Belichtung oberhalb des veröffentlichten Dauerbereichs erfordern, ist eine schriftliche Bestätigung der genauen Konstruktion und Beanspruchung einzuholen. Die Bestätigung sollte definieren, welcher Zustand nach der Belichtung akzeptabel ist, und nicht lediglich bestätigen, dass eine Probe ohne sichtbares Loch überstanden hat.

Ermitteln Sie die Temperatur am Gewebe, nicht nur am Gerät.

Die Solltemperatur des Ofens, die Kanalgastemperatur und die Textiloberflächentemperatur beschreiben unterschiedliche Messpunkte. Strahlung, Luftströmung, direkter Kontakt und die Anordnung der installierten Lagen bestimmen, wie die Wärme das Textil erreicht. Geben Sie an, wo die jeweilige Temperatur gemessen oder berechnet wurde.

Einem Gewebe außerhalb einer Ofenöffnung sollte nicht automatisch die Innentemperatur des Ofens zugewiesen werden. Umgekehrt sollte die Wärmeleistung nicht allein anhand der Umgebungslufttemperatur beurteilt werden, wenn es einer starken Strahlungswärmequelle ausgesetzt ist. Fordern Sie eine repräsentative thermische Bewertung an, wenn die Wärmebelastung unklar ist.

Geben Sie außerdem an, welcher Schutz hinter dem Stoff erforderlich ist. Ein Stoff kann äußerlich unbeschädigt bleiben und dennoch genügend Wärme durchlassen, um das darunterliegende Material zu beschädigen. Die angegebene Betriebstemperatur ist kein Isolationswert und keine Temperatur, bei der die Oberfläche sicher berührt werden darf.

Schweißfunken und flüssige Schlacke erfordern eine andere Beurteilung

Für den Schutz bei Heißarbeiten ist die maximale Betriebstemperatur nur ein Teil der Spezifikation. Ein vertikaler Funkenschutzvorhang und eine horizontale Barriere gegen zurückbleibendes, geschmolzenes Material sind unterschiedlichen Bedingungen ausgesetzt. Wählen Sie das fertige Produkt entsprechend der tatsächlichen Belastung und Einbaulage.

Fordern Sie entsprechende Nachweise für die Durchbrennbeständigkeit und die Wärmeübertragung durch die Barriere an. Gehen Sie nicht davon aus, dass eine Schweißdecke, die für Funken und mäßige Hitze geeignet ist, auch für den Kontakt mit starkem, flüssigem Metall geeignet ist.

Ein vertikaler Flammentest wie ASTM D6413/D6413M bewertet das Verhalten von Textilien unter definierter Zündbelastung, einschließlich Nachflamme, Nachglühen und Verkohlungslänge. Er legt keine Dauereinsatzfähigkeit bei 815 °C fest und qualifiziert eine fertige Isolierdecke allein nicht für den Schutz vor flüssiger Schlacke.

Überprüfen Sie dieSchutzbereich für Schweiß- und Lötstellenim Einklang mit der erforderlichen Sorgfaltspflicht. Die Materialauswahl bleibt Teil der Baustellenkontrollen für Heißarbeiten und ersetzt diese nicht.

Weisen Sie die Bewertung der richtigen Ebene zu.

Abnehmbare Isolierabdeckungen

Ermitteln Sie, ob es sich bei dem Vermiculit-Glasfasergewebe um die der Anlage zugewandte Auskleidung, eine Halteschicht oder einen anderen Bestandteil der Abdeckung handelt. Legen Sie die Anforderungen an Exposition und Handhabung an diesem Standort fest. Der Isolierkern, die Nähte und die Verschlüsse bedürfen einer gesonderten Beurteilung.

Fürherausnehmbare IsolierdeckenDie voraussichtliche Entnahmehäufigkeit muss angegeben werden. Eine Auskleidung, die während eines gesamten Heizzyklus an Ort und Stelle verbleibt, muss zudem die vereinbarten Bedingungen für die Handhabung bei Wartungsarbeiten erfüllen.

Gewebedehnungsfugen

Die Temperaturangabe für Gewebe gibt weder die Druckfestigkeit noch die Gasdichtigkeit oder Bewegungsaufnahme einer Verbindung an. Wärmedämmschichten, gasdichte Schichten und Konstruktionsdetails erfüllen unterschiedliche Funktionen.

Bei der Angabe einesnichtmetallische GewebedehnungsfugeGeben Sie die Gaszusammensetzung, den Druck, die Gasströmung und die zu erwartende Temperatur an der vorgesehenen Gewebeschicht an. Eine hitzebeständige Mineralbeschichtung bietet keine ausreichende Gasdichtung.

Fragen Sie, was nach dem Erhitzen übrig bleibt.

Bei anspruchsvollen Anwendungen sollte eine Bewertung vereinbart werden, die die tatsächliche Anlage widerspiegelt, anstatt sich auf ein Foto des Flammtests zu stützen. Dabei sind die Konstruktion des Prüfkörpers, die Heizmethode, der Messort, die Einwirkzeit und jegliche mechanische Belastung zu dokumentieren.

Legen Sie die nach der Konditionierung relevanten Eigenschaften fest. Je nach Auftrag können dies Dimensionsänderungen, die verbleibende Zug- oder Reißfestigkeit, Flexibilität, Beschichtungsintegrität und Nahtbeschaffenheit sein. Vereinbaren Sie die Abnahmekriterien vor der Prüfung mit dem Käufer oder Konstrukteur.

Die im heißen Zustand gemessene Festigkeit ist von der nach dem Abkühlen gemessenen Festigkeit zu unterscheiden. Die Ergebnisse dürfen nicht verwechselt werden. Ein Bericht zur thermischen Belastung muss zudem ausreichend Informationen enthalten, um die geprüfte Probe mit dem gelieferten Material in Verbindung zu bringen.

Bei installierten Produkten ist eine Prüfung gemäß den Wartungsanforderungen durchzuführen. Löcher, starke Versprödung, Beschädigungen der Beschichtung oder defekte Nähte müssen begutachtet werden; ein intakter Umriss ist kein ausreichender Nachweis dafür, dass die ursprüngliche Schutzfunktion noch besteht.

Wann sollte ein anderer Stoff in Betracht gezogen werden?

Eine alternative Konstruktion ist zu prüfen, wenn das Gewebe selbst über dem Dauerbereich der gewählten Güteklasse liegen muss, Abweichungen nicht qualifiziert werden können oder die mechanischen Anforderungen nach dem Erhitzen nicht eingehalten werden können.

96 % Hochtemperatur-Silikatgewebeist eine Materialfamilie, die hinsichtlich ihrer Eignung für höhere Temperaturen geprüft werden muss. Die jeweiligen Expositionsgrenzwerte und Fertigungsanforderungen sind zu bestätigen; der Austausch der Faser ersetzt nicht die Qualifizierung der gesamten Baugruppe.

Mehr Lagen, größere Dicke oder Drahtverstärkungen sollten nicht verwendet werden, um eine höhere Dauertemperaturbeständigkeit zu erzielen. Jede Änderung muss hinsichtlich der erforderlichen thermischen und mechanischen Eigenschaften bewertet werden. Vergleichen Sie Alternativen durch dieHochtemperaturgewebe-SortimentDie

Die Temperaturanforderung in eine nutzbare Angebotsanfrage umwandeln

Beispielsweise könnte in einer Anfrage eine Temperatur von 700 °C am Gewebe im Normalbetrieb gefordert werden, mit kurzzeitigen Temperaturspitzen von 850 °C für jeweils 60 Sekunden, die sechsmal pro Stunde auftreten. Dies ist eine beispielhafte Betriebsbeschreibung und keine zugelassene Nutzungsbedingung. Die wiederholten Temperaturspitzen müssen überprüft werden, obwohl die normale Temperatur unter 815 °C liegt.

Häufig gestellte Fragen

Sind 815 °C und 1500 °F exakt die gleiche Temperatur?

Sie werden häufig als gerundete Handelswerte angegeben. Die exakte Umrechnung von 815 °C entspricht 1499 °F. Verwenden Sie die in der vereinbarten Spezifikation festgelegten Einheiten und Toleranzgrenzen, anstatt Rundungen als zusätzliche Betriebstoleranz zu betrachten.

Wie viele Minuten kann Vermiculit-Glasfaser seiner Spitzentemperatur standhalten?

Es gibt keine allgemeingültige Dauer. Sie muss für die jeweilige Qualitätsstufe, die Hitzeeinwirkung und die anschließenden erforderlichen Bedingungen genau definiert werden. Ein Spitzentemperaturwert ohne diese Informationen reicht für eine Zulassung nicht aus.

Verdoppelt sich die Temperaturbeständigkeit, wenn die Stoffdicke verdoppelt wird?

Nein. Eine größere Materialstärke verändert zwar die Konstruktion und kann die Wärmeübertragung beeinflussen, erhöht aber nicht die zulässige Dauereinsatztemperatur des Materials. Prüfen Sie die resultierende Konstruktion hinsichtlich der spezifizierten Anforderungen.

Fordern Sie eine temperaturbasierte Materialempfehlung an

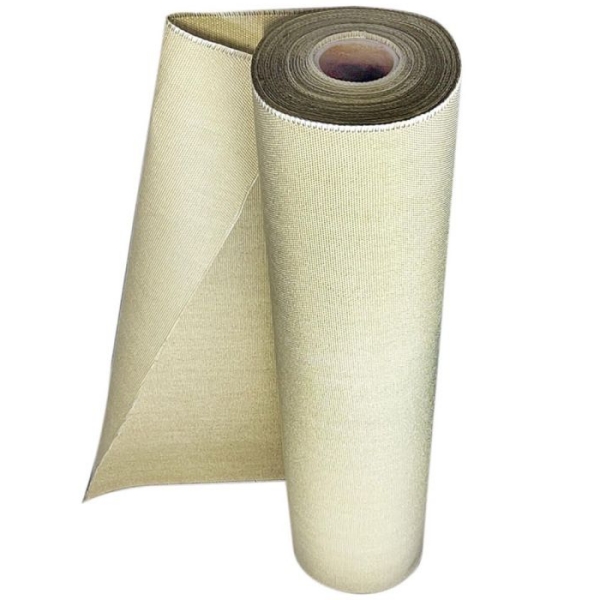

Senden Sie BSTFLEX bitte die Betriebsbedingungen sowie die gewünschte Dicke, Breite, Menge und Anwendungszeichnung. Geben Sie an, ob es sich um Rollenmaterial, zugeschnittene Platten oder eine vorgefertigte Abdeckung handelt.

Verwenden Sie die veröffentlichteSpezifikationen für mit Vermiculit beschichtetes Glasfasergewebeals Ausgangspunkt und ermitteln Sie separat etwaige Anforderungen an die Spitzenbelastung oder die Reststärke.Kontaktieren Sie BSTFLEX für die Auswahl der Güteklasse, die Anforderung von Mustern und ein Projektangebot.Die
