Faltenbälge mit Reißverschluss für die Nachrüstung: Zugang, Verschlüsse und Montage

Der Austausch eines verschlissenen Maschinenbalgs gestaltet sich schwierig, wenn kein freies Ende zum Aufschieben einer neuen Abdeckung vorhanden ist. Ein Längsreißverschluss bietet eine alternative Montagemöglichkeit: Man öffnet den Stoffkörper, positioniert ihn um das vorhandene Bauteil und schließt ihn. Der Vorteil ergibt sich aus der gesamten Konstruktion, nicht nur aus dem Reißverschluss selbst.

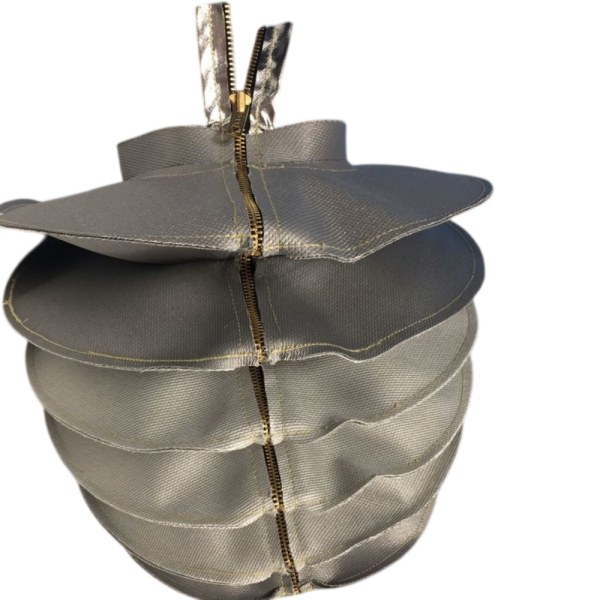

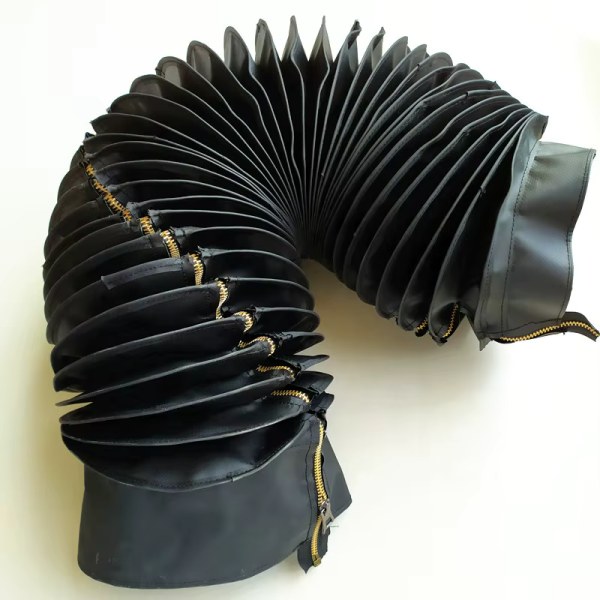

BSTFLEXgenähter, mit Reißverschluss versehener BlasebalgSie sind für Anwendungen konzipiert, die einen abnehmbaren Schutz um Zylinderstangen, Schrauben, Wellen und Aktuatoren erfordern. Bei Nachrüstungen ist zunächst zu klären, ob sich der Gewebekörper, die Endbeschläge und die internen Stützen montieren lassen, ohne dass die Komponenten demontiert werden müssen, die Sie vermeiden möchten.

Können Faltenbälge mit Reißverschluss eingebaut werden, ohne die Maschine zu demontieren?

Manchmal, aber nicht bei jeder Installation. Eine längs öffnende Abdeckung kann dennoch einen geschlossenen Befestigungsring oder eine interne Führung enthalten, die nicht um die vorhandene Welle herumgeführt werden kann. Auch nahegelegene Schutzvorrichtungen können den Zugang zum Reißverschluss oder zu den Endbefestigungen behindern.

Vor der Bestellung ist zu ermitteln, welche Maschinenteile montiert bleiben müssen und welche Abdeckungen oder Halterungen gemäß dem genehmigten Wartungsverfahren entfernt werden dürfen. Anhand dieser Informationen ist die geplante Balgkonstruktion zu überprüfen.

Wählen Sie die Reißverschlussposition von der Wartungsseite aus.

Die günstigste Position für den Reißverschluss an einer losen Abdeckung kann nach der Montage des Faltenbalgs unzugänglich sein. Stellen Sie die Wartungsseite in der Maschinenzeichnung dar, einschließlich des benötigten Platzes für die Hand, den Schieber und die Werkzeuge für die Endbefestigungen.

Markieren Sie bei einer runden Abdeckung die Öffnungsposition in der Seitenansicht und geben Sie die Blickrichtung an. Identifizieren Sie bei einer rechteckigen Abdeckung die spezifische Fläche und deren Beziehung zu den Montagerahmen. Zeigen Sie außerdem, wo der Schieber bei vollständig geschlossener Abdeckung ruht.

Prüfen Sie die Position anhand der tatsächlichen Arbeitsumgebung. Eine Abdeckung direkt unterhalb eines Spänestrahls oder Kühlmittelauslasses erfordert möglicherweise eine andere Ausrichtung oder zusätzlichen Schutz. Eine Öffnung, die in der Mitte des Verfahrwegs günstig liegt, kann an der vorgesehenen Wartungsposition blockiert sein.

Wenn eine Schutzklappe vorgesehen ist, prüfen Sie deren Überlappung und Bewegungsfreiheit. Sie darf nicht zwischen Falten eingeklemmt werden, an benachbarten Beschlägen hängen bleiben oder den Zugang zum Reißverschluss behindern.

Geben Sie Endbefestigungen an, die gewartet werden können.

Bei einer Kragenabdeckung sind die Aufnahmefläche, der nutzbare Krageneingriff und die Klemmposition zu identifizieren. Prüfen Sie, ob die Klemme um das installierte Bauteil herum geöffnet und entfernt werden kann. Der Spannmechanismus muss zugänglich bleiben, und die Klemme darf nicht mit den aktiven Falten oder dem Reißverschlussende in Berührung kommen, sofern die genehmigte Konstruktion nichts anderes vorsieht.

Zeigen Sie bei einer flanschmontierten Abdeckung, wie sowohl das Gewebeende als auch die Trägerplatte befestigt sind. Ein geteilter Gewebeflansch in Kombination mit einer schwer zugänglichen, einteiligen Trägerplatte kann den Austausch erschweren. Legen Sie fest, welche Teile wiederverwendet werden und welche zur neuen Balgbaugruppe gehören.

Die Endstücke müssen die Abdeckung fixieren, ohne sie zu verdrehen oder die Reißverschlusskanten zu verschieben. Verwenden Sie keine zusätzliche Klemmkraft, um einen nicht passenden Kragen auszugleichen. Die Abmessungen der Befestigung und die Anzugsmomente müssen der genehmigten Zeichnung und den Anweisungen für die Hardware entsprechen.

Die internen Führungen verdienen dieselbe Aufmerksamkeit wie die Befestigungen. Geben Sie an, ob sich die geschützte Schraube oder Welle dreht, und fragen Sie, wie der Balg davon ferngehalten wird. Jede für den Betrieb notwendige Führung oder Stütze muss zudem einen praktikablen Montageweg aufweisen.

Passen Sie den Verschluss an die Zugriffsanforderung an

Ein Reißverschluss verbindet die Längskanten einer speziell entwickelten, geteilten Abdeckung. Es ist zu klären, ob die Abdeckung für die Montage vollständig getrennt werden muss oder sich nur für eine bestimmte Inspektionsaufgabe weit genug öffnen lässt. Anfangsseite, Öffnungsrichtung und Zugang zum Schieber sollten vor der Fertigung festgelegt werden.

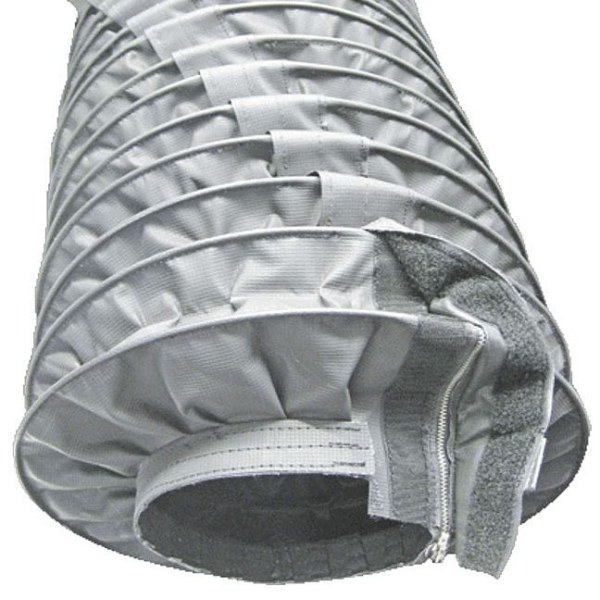

Klett- oder Druckknopfverschlüsse können in Betracht gezogen werden, wenn eine andere Öffnungsmöglichkeit erforderlich ist. Sie sollten jedoch nicht als Ersatz für einen Reißverschluss betrachtet werden: Überlappung, Befestigungsabstand, Kontaminationsgefahr und die gefaltete Verpackung können sich verändern. Vergleichen Sie die vorgeschlagenen Verschlussarten und wählen Sie nicht allein danach aus, wie schnell sich eine lose Probe öffnen lässt.

Ebenso ist eine abnehmbare Konstruktion nicht für jede Anwendung erforderlich. Wenn während der Gerätemontage eine geschlossene Abdeckung installiert werden kann und ein regelmäßiges Öffnen nicht notwendig ist, sollte diese Option geprüft werden.maßgefertigte Balg-ReiheEine Längsöffnung sollte dann vorgesehen werden, wenn dadurch ein konkretes Installations- oder Serviceproblem gelöst wird.

Prüfen Sie die Beweglichkeit bei vollständig geschlossenem Reißverschluss.

Eine nachträglich anzubringende Abdeckung muss im Betriebszustand passen, d. h. der Verschluss muss geschlossen und beide Enden gesichert sein. Prüfen Sie den Freiraum um das zu schützende Bauteil herum, neben dem Schieber und an den Außenseiten der Falten. Die Stoffbreite der geöffneten Abdeckung ist nicht ausschlaggebend für den benötigten Freiraum.

Geben Sie die kürzesten und längsten installierten Abstände zwischen denselben Montagepunkten an. Fügen Sie alle definierten Wartungspositionen oder zusätzlichen Verfahrwege separat hinzu.Maßgeschneiderter Balgmessleitfadenerklärt, wie diese Längen erfasst werden und wie der flexible Körper von den Endarmaturen unterschieden wird.

Zusätzliche Bewegungsfreiheit lässt sich nicht durch teilweises Öffnen des Reißverschlusses, straffes Spannen des Bezugs oder Zusammendrücken der Falten erreichen. Die fertige Konstruktion muss die erforderliche Bewegungsfreiheit innerhalb ihres zugelassenen Betriebsbereichs gewährleisten.

Bei eng anliegenden oder sich schnell bewegenden Abdeckungen ist eine Überprüfung der Luftzirkulation erforderlich. Ein Reißverschluss dient dem Zugang, ist aber keine spezielle Belüftungsöffnung. Jede Belüftungsvorrichtung sollte unter Berücksichtigung der Kontaminationsbedingungen ausgewählt werden.

Prüfen Sie Stoff und Verschluss als eine Einheit.

Vor der Auswahl eines Gewebes sollten Sie die Einsatzumgebung genau spezifizieren. Geben Sie Details zu Kühl- oder Reinigungsflüssigkeiten, Ölkontakt, abrasiven Partikeln, heißen Spänen, Strahlungswärme und der zu erwartenden Biegehäufigkeit an. Eine allgemeine Beschreibung wie „hochtemperaturbeständig“ oder „ölbeständig“ lässt wichtige Auswahlfragen unbeantwortet.

Bei Anwendungen, die Hitze ausgesetzt sind, sollten Beschichtung, Grundgewebe, Nähgarn, Reißverschlussband, Befestigungselemente und Endbeschläge gemeinsam geprüft werden. Weder ein hitzebeständiges Gewebe noch Metallreißverschlüsse allein gewährleisten die Temperaturbeständigkeit der gesamten Abdeckung.

Gehen Sie nicht davon aus, dass ein geschlossener, genähter Reißverschluss flüssigkeitsdicht ist. Wenn der Schutz vor Kühlmittelspritzern, Abspritzwasser oder Feinstaub entscheidend ist, geben Sie die Anforderungen an die Exposition und die Abnahmebedingungen an, damit Nähte, Verschluss, Enden und etwaige Belüftungsöffnungen als System bewertet werden können.

Starke oder scharfkantige Späne können eine andere Schutzkonstruktion oder zusätzliche Abschirmung erfordern. Beschreiben Sie die tatsächlichen Späne, anstatt jeden Gewebebalg als für jeden Bearbeitungsvorgang geeignet zu betrachten.

Planinstallation und die Überprüfung der Wiederinbetriebnahme

Die Installation darf nur von autorisiertem Fachpersonal gemäß der Wartungsanleitung der Maschine und der genehmigten Faltenbalgzeichnung durchgeführt werden. Vor Beginn der Arbeiten sind gefährliche Energiequellen abzusperren, gespeicherte Energie zu kontrollieren, Bauteile gegen unbeabsichtigte Bewegungen zu sichern und der sichere Zustand zu überprüfen. Das Öffnen eines Reißverschlusses macht einen unter Spannung stehenden Mechanismus nicht automatisch sicher für Wartungsarbeiten.

Bevor Sie die alte Abdeckung entfernen, notieren Sie deren Ausrichtung, Befestigungsart und eventuelle Abriebspuren oder Beschädigungen. Reinigen Sie die Umgebung mit einer für das Gerät geeigneten Methode, damit kein loser Schmutz auf das geschützte Bauteil gelangt.

Achten Sie beim Anpassen darauf, dass der Stoff nicht verdreht ist und die Kanten des Verschlusses bündig abschließen. Verwenden Sie den Schieber nicht, um eine zu kleine oder falsch ausgerichtete Abdeckung über das Bauteil zu ziehen. Sollte sich die Abdeckung nicht schließen lassen, halten Sie an und prüfen Sie, ob sich Stoff eingeklemmt hat, ob Verunreinigungen vorhanden sind oder ob die Abdeckung falsch positioniert ist, anstatt mehr Kraft anzuwenden.

Vor der Wiederinbetriebnahme ist zu prüfen, ob beide Enden sicher befestigt sind, der Reißverschluss vollständig eingerastet ist, lose Teile entfernt wurden und die erforderlichen Abstände vorhanden sind. Die erforderlichen Schutzvorrichtungen sind wieder anzubringen und das genehmigte Verfahren des Standorts für die Prüfung kontrollierter Bewegungen ist zu befolgen. Personen sind von beweglichen Teilen fernzuhalten; das Gerät ist vor jeglichen Justierungen erneut vom Stromnetz zu trennen.

Prüfen Sie, ob die Falten gleichmäßig zusammengedrückt werden, der Verschluss bündig bleibt und die Abdeckung nicht mit umliegenden Bauteilen kollidiert. Untersuchen Sie die Installation auf Reibung, ungewöhnliches Ziehen oder durch Luft verursachte Verformungen. Eine Stoffabdeckung ersetzt nicht die erforderliche Personenschutzausrüstung.

Die Verschlüsse sollten funktionsfähig bleiben.

Überprüfen Sie im Rahmen der planmäßigen Wartung den Reißverschluss, den Schieber, die Nähte, die Übergänge und die Befestigungsbereiche. Achten Sie auf eingeklemmte Späne, gerissenes Klebeband, beschädigte Falten oder Anzeichen dafür, dass die Abdeckung über ihren vorgesehenen Bewegungsspielraum hinaus gedehnt wurde.

Verwenden Sie Reinigungsmittel und Schmiermittel nur, wenn diese für den jeweiligen Verschluss und das verwendete Material zugelassen sind. Ein Reißverschluss, der sich wiederholt schwergängig bedienen lässt, erfordert eine Überprüfung auf Ausrichtung, Verschmutzung und Zugänglichkeit – nicht einfach nur ein stärkeres Ziehen. Legen Sie das Inspektionsintervall entsprechend der Beanspruchung und der Betriebsumgebung der Maschine fest, anstatt anzunehmen, dass ein einheitliches Intervall für alle Maschinen gilt.

Fragen, die Käufer zu Nachrüst-Bälgen stellen

Kann ein Reißverschluss an einen bereits geschlossenen Blasebalg angebracht werden?

Nach einer baulichen Überprüfung ist dies möglicherweise möglich, ein Schlitz ist jedoch keine gleichwertige Lösung. Die geplante Öffnung erfordert eine geeignete Randverstärkung, Übergänge und eine präzise Ausrichtung des Verschlusses. Alle internen Stützkonstruktionen müssen funktionsfähig bleiben. Bitte senden Sie Fotos und Konstruktionsdetails, bevor Sie die Abdeckung verändern.

Lässt sich ein Faltenbalg mit Reißverschluss um eine bereits installierte Hydraulikzylinderstange anbringen?

Sie können in Betracht gezogen werden, wenn die Stofföffnung, die Endbefestigungen und der Wartungszugang eine Montage um die Stange herum ermöglichen. Prüfen Sie die Aufnahmeflächen und den Montageweg an beiden Enden; der Reißverschluss allein garantiert nicht, dass keine Zylinderkomponenten demontiert werden müssen.

Muss der Ersatzreißverschluss die Position des alten Reißverschlusses übernehmen?

Nicht unbedingt. Die bestehende Position dient als Referenz, jedoch sind jegliche Zugangsprobleme, Späneansammlungen oder Reibung zu melden. Eine geänderte Position muss vor der Freigabe auf die Montageanordnung und den vollen Verstellbereich geprüft werden.

Anfrage für maßgefertigte Faltenbälge mit Reißverschluss für ein Nachrüstprojekt

Senden Sie bitte ein Installationsfoto, das die Serviceseite, die Endansichten beider Halterungen sowie eine bemaßte Skizze zeigt. Geben Sie dabei die benötigten Längen im eingefahrenen und ausgefahrenen Zustand, den Innenabstand, den maximalen Außenabstand, die geplante Position des Reißverschlusses sowie alle Führungen oder Stützen an.

Geben Sie an, welche Teile während des Austauschs montiert bleiben müssen, die Betriebsbedingungen, die benötigte Menge und ob die vorhandenen Befestigungsteile wiederverwendet werden. Bei OEM-Projekten geben Sie bitte die Zeichnungsrevision und die geplante Montagereihenfolge an.
