Gewebekompensatoren für Ventilatoren und Gebläse: Auswahl für Einlass und Auslass

Gewebekompensatoren für Ventilatoren und Gebläse verbinden die Ausrüstung mit angrenzenden Kanälen, während sie spezifizierte Bewegungen ausgleichen und die erforderliche Gasabdichtung bieten. Ihre flexible Konstruktion kann die Übertragung mechanischer Schwingungen durch die Kanalverbindung reduzieren. Einlass und Auslass müssen jedoch separat bewertet werden: Die Anpassung an einen Ventilatorflansch ist nur ein Teil der Auswahl des Kompensators.

BSTFLEX fertigt nichtmetallische Gewebekompensatoren für industrielle Gasleitungen, einschließlich Ventilatoranschlüssen. Für diese Anwendungen muss die Spezifikation lokalen Druck, Luftstrom, Schwingungen, Temperatur und Anschlussgeometrie gemeinsam berücksichtigen.

Zwei Anschlüsse, zwei Betriebsbedingungen

Eine Bestellanfrage für zwei flexible Anschlüsse an einem Ventilator sollte angeben, welche Komponente zum Einlass und welche zum Auslass gehört. Die Positionen können unterschiedliche Abmessungen, Druckverhältnisse, umgebende Kanäle und Bewegungsanforderungen aufweisen.

Am Ventilatoreinlass

Ein Ventilatoreinlass-Kompensator kann unter Sog arbeiten. Wenn der Innendruck unter dem Umgebungsdruck liegt, wird das flexible Element in das Kanalinnere gezogen. Seine installierte Form und der interne Freiraum müssen sowohl diesen Druckzustand als auch die spezifizierte Bewegung berücksichtigen.

Erfassen Sie die Einlassanordnung, einschließlich nahegelegener Krümmer, Drosselklappen, Filter und Übergangsstücke. Bestätigen Sie, ob der Kompensator saubere Luft, staubhaltiges Gas oder einen feuchten Prozessstrom verarbeitet. Das Wort „Einlass“ definiert nicht die Temperatur oder chemische Belastung.

Am Ventilatorauslass

Ein Ventilatorauslass-Kompensator benötigt seine eigene Druck- und Durchflussspezifikation. Der Auslassbereich kann ein ungleichmäßiges Geschwindigkeitsprofil aufweisen, und nahegelegene Kanalformstücke können die Strömungsentwicklung beeinflussen.

Kennzeichnen Sie nicht automatisch jeden Auslasskompensator als Überdruckanwendung. Der Druckanstieg eines Ventilators allein bestimmt nicht den Druck relativ zur Umgebung an einem der Anschlüsse. Geben Sie den lokalen Normal- und Auslegungsdruck mit Vorzeichen, Einheiten und Referenz klar an.

Beschaffungsregel: Verwenden Sie separate Einlass- und Auslassdatensätze, bevor Sie entscheiden, ob die beiden Kompensatoren eine Materialkonstruktion oder Teilenummer teilen können.

Thermische Bewegung, Geräteschwingungen und Bandflattern trennen

Dies sind unterschiedliche Auslegungsparameter. Die Zusammenfassung in einem Eintrag mit der Bezeichnung „Schwingungstoleranz“ lässt wichtige Informationen ungeklärt.

Thermische Bewegung

Kanäle und angeschlossene Geräte verändern ihre Position beim Erwärmen und Abkühlen. Spezifizieren Sie axiale Stauchung, axiale Dehnung, seitliche Verschiebung und Winkelbewegung von einer vereinbarten Installationsreferenz aus.

Mechanische Schwingungen

Wiederholte Bewegungen der Ventilatorbaugruppe können den Anschluss erreichen. Geben Sie gemessene Amplitude, Frequenz, Richtung und Messort an, sofern verfügbar. Die Ventilatordrehzahl allein beschreibt nicht die Verschiebung, die das flexible Element ausgleichen muss.

Druckbedingtes Flattern

Das Gewebe kann als Reaktion auf Druckschwankungen oder turbulente Strömungen oszillieren, selbst wenn die angrenzende Ausrüstung nur begrenzte Bewegungen aufweist. Das resultierende Biegen muss getrennt von der langsamen thermischen Ausdehnung betrachtet werden.

Ein flexibler Anschluss kann einen Pfad der Schwingungsübertragung reduzieren; er korrigiert kein unwuchtiges Laufrad, kein beschädigtes Lager, kein loses Fundament und keinen ungeeigneten Ventilatorbetriebszustand. Ventilator und Kompensator erfordern eine koordinierte Bewertung, wenn übermäßige Schwingungen vorhanden sind.

Warum das weichste Band nicht immer der beste Ventilatoranschluss ist

Ein sehr nachgiebiges Band kann Bewegungen leicht ausgleichen, reagiert aber schlecht auf wiederholte aerodynamische Anregungen. An Ventilatorstandorten muss die Materialkonstruktion die Bewegungsfähigkeit mit der Widerstandsfähigkeit gegen Flattern in Einklang bringen.

Je nach Beanspruchung kann die Auslegungsprüfung eine andere verstärkte Konstruktion, eine Schutzfolie oder Änderungen der Kompensatorgeometrie in Betracht ziehen. Eine Erhöhung des Gewebegewichts oder der Dicke ohne Überprüfung der anderen Anforderungen ist keine vollständige Lösung.

Geben Sie bei drehzahlgeregelten Geräten den Betriebsdrehzahlbereich an und identifizieren Sie alle Drehzahlen oder Drosselklappenstellungen, die mit ungewöhnlichen Bewegungen verbunden sind. Ein Zustand, der an einem stabilen Betriebspunkt akzeptabel erscheint, repräsentiert möglicherweise nicht den Anlauf, das Herunterfahren oder den Teillastbetrieb.

Schwingungsisolierung von Schalldämmung trennen

Die Reduzierung körperschallbedingter Schwingungen ist nicht dasselbe wie die Reduzierung von Luftschall, der durch den Kanal wandert. Ein flexibler Anschluss sollte nicht als Schalldämpfer gekauft werden, es sei denn, seine akustische Leistung wurde speziell entwickelt und verifiziert.

Lärm kann auch durch den flexiblen Abschnitt entweichen. Wo dies von Bedeutung ist, spezifizieren Sie die akustische Anforderung separat und lassen Sie jede Behandlung mit den thermischen und Bewegungsanforderungen des Kompensators überprüfen. Fügen Sie keine externe Schalldämmmatte oder Abdeckung hinzu, ohne zu prüfen, ob dies die Wärmeableitung verändert oder die Bewegung einschränkt.

Das flexible Element schützen, ohne den Ventilator zu behindern

Ein Strömungsleitblech kann das Band vor direkter Gaseinwirkung schützen und helfen, turbulenzbedingtes Flattern zu adressieren. Seine Befestigung, Ausrichtung und sein Freiraum müssen für den Anschluss geeignet sein.

Die Überprüfung sollte den gesamten Bewegungsumfang abdecken. Ein Leitblech, das beim Herunterfahren das angrenzende Metallwerk freigibt, kann stören, wenn sich der Kanal staucht oder seitlich bewegt. Scharfe Kanten oder Kontaktpunkte können das Band unabhängig von seiner Temperaturbeständigkeit beschädigen.

Berücksichtigen Sie bei staubigem Betrieb Partikelinformationen und den vorgeschlagenen Schutz des Kompensatorhohlraums. Berücksichtigen Sie bei einem Einlassanschluss auch die Folgen eines losen Bauteils, das in den nachgeschalteten Ventilator gelangt. Interne Komponenten müssen gemäß der genehmigten Montagekonstruktion gesichert werden.

Der Anschluss muss zum Luftstromlayout passen, nicht nur zum Spalt

Krümmer, abrupte Übergänge und Drosselklappen in der Nähe eines Ventilators können zusätzliche Verluste und eine ungleichmäßige Luftströmung verursachen. Dies wird allgemein als Systemeffekt bezeichnet. Er kann die Leistung, Geräuschentwicklung und Vibration des Ventilators beeinträchtigen.

Die Installation eines Gewebekompensators beseitigt diese aerodynamischen Probleme nicht. Geben Sie den nahegelegenen Kanalverlauf in der Anfragezeichnung an, anstatt nur die beiden Flanschflächen zu liefern.

Die für die Bewegung erforderliche flexible Spannweite und die für die Strömungsentwicklung benötigte Kanallänge sind getrennte Konstruktionsfragen. Gehen Sie nicht davon aus, dass ein längerer Verbinder die gleiche Leistung erbringt wie ein entsprechend konfigurierter gerader Kanal. Der Ventilatorlieferant sollte die Ein- und Auslassgeometrie überprüfen, wenn der Bauraum begrenzt ist.

Stimmen Sie das Material auf die tatsächliche Ventilatorleistung ab

Ein Ventilatorkompensator ist nicht automatisch eine stark isolierte Hochtemperaturbaugruppe. Umgekehrt sollte nicht davon ausgegangen werden, dass ein leichter Lüftungsverbinder für heißes oder chemisch aggressives Prozessgas geeignet ist.

Anschlüsse für Reinluft- und Frischluftventilatoren

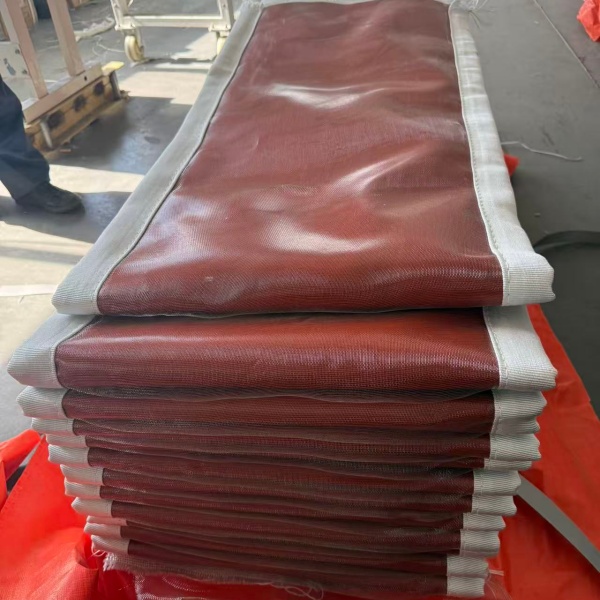

Identifizieren Sie bei einem Frischluftventilator die Lufttemperatur an der spezifischen Verbindungsstelle, die äußere Einwirkung und den Betriebsdruck. Wenn das Medium sauber und die Temperatur moderat ist, kann eine verstärkte beschichtete Gewebekonstruktion in Betracht gezogen werden, ohne dass ein großes Isolierpaket erforderlich ist.

Ein FD-Ventilatorkompensator benötigt dennoch die spezifizierte Abdichtung, Beweglichkeit und dynamische Leistung. Saubere Luft entbindet nicht von der Notwendigkeit, Flattern oder die Befestigungsanordnung zu bewerten.

Anschlüsse für Saugzug- und Prozessabluftventilatoren

Ein ID-Ventilatorkompensator kann an verschiedenen Stellen in einem Abluftreinigungssystem installiert werden. Geben Sie seine Position in Bezug auf Entstaubungs-, Kühl- und Nassbehandlungsanlagen an. Schließen Sie nicht allein aus der Ventilatorbezeichnung auf den Zustand des Gases.

Heißes Gas erfordert möglicherweise ein Wärmeschutzpaket zum Schutz der Dichtungsschicht. Für diesen Einsatzzweck verweisen wir auf unseren Leitfaden für Hochtemperatur-Gewebekompensatoren. Feuchter oder korrosiver Betrieb erfordert hingegen besondere Aufmerksamkeit hinsichtlich chemischer Beständigkeit, Kondensat und der Temperatur am Barrierematerial.

Glasfaserverstärkungen, silikonbeschichtete Gewebe, PTFE-basierte Barrieren und Silikattextilien erfüllen unterschiedliche Funktionen. Unser Leitfaden zu Materialien für Gewebekompensatoren erklärt, warum diese nicht als austauschbare Komplettspezifikationen für Verbindungen behandelt werden sollten.

Gebläseanwendungen außerhalb des normalen Kanalbetriebs

Der Begriff Gebläsekompensator legt keine Druckstufe fest. Bestätigen Sie den Gerätetyp und den tatsächlichen Betrieb, bevor Sie eine Gewebekonstruktion vorschlagen. Druck-, Pulsations- oder Prozessanforderungen können eine andere Verbindungstechnologie erfordern.

Alle Anforderungen für gefährliche Betriebsbereiche müssen ebenfalls explizit angegeben werden. Hitzebeständigkeit allein begründet keine Eignung für brennbare Medien, brennbaren Staub oder den Notfall-Rauchabzug.

Erstellen Sie ein Vergleichsblatt für Einlass und Auslass

Das Folgende ist ein Anfrageformat, keine Produkttabelle. Füllen Sie beide Spalten mit den Daten des Ventilators und des Kanalsystems aus. Markieren Sie fehlende Informationen als unbekannt, anstatt einen Wert von der gegenüberliegenden Verbindung zu kopieren.

Unterstützung der Kanalisation und Definition der Einbauposition

Es sollte nicht davon ausgegangen werden, dass das Ventilatorgehäuse und das flexible Band das Gewicht angrenzender Kanäle, Schalldämpfer oder anderer Ausrüstung tragen. Bestätigen Sie die beabsichtigte Stützanordnung und die zulässigen Schnittstellenlasten mit dem Systemplaner.

Wenn der Ventilator auf Schwingungsdämpfern steht, muss die Verbindung die spezifizierte relative Bewegung zwischen Ausrüstung und Kanalisation ausgleichen. Ziehen Sie kein kurzes Band straff, um eine falsch positionierte Kanalisation auszugleichen, oder verwenden Sie die Verbindung nicht, um das Ventilatorgehäuse in die Ausrichtung zu zwingen.

Unterscheiden Sie den Einbauabstand zwischen definierten Befestigungsebenen von der entwickelten Breite des Ersatzgewebes. Die geklemmten Bereiche und der frei bewegliche Teil müssen in der genehmigten Zeichnung enthalten sein. Runde und rechteckige Schnittstellen benötigen ebenfalls ihre eigenen Flansch- und Eckdetails.

Wann kann die gleiche Konstruktion auf beiden Seiten verwendet werden?

Eine gemeinsame Materialkonstruktion kann in Betracht gezogen werden, wenn beide Aufgaben innerhalb ihrer verifizierten Betriebsgrenzen liegen. Das bedeutet nicht zwangsläufig, dass die fertigen Komponenten identisch sind.

Unterschiedliche Flanschformen, Lochbilder, Einbaulängen, Auskleidungsanordnungen oder Bewegungsanforderungen können dennoch separate Zeichnungen und Teilenummern erfordern. Eine Kaufentscheidung zur Reduzierung der Ersatzteilvielfalt sollte dem technischen Vergleich folgen, nicht vorausgehen.

Identifizieren Sie bei wiederholten OEM-Bestellungen die Einlass- und Auslasskomponenten konsistent auf Zeichnungen, Etiketten und Verpackungen. Dies hilft zu vermeiden, dass während der Wartung eine maßlich ähnliche Komponente an der falschen Position eingebaut wird.

Aufzeichnung einer Inbetriebnahme-Basislinie

Zeichnen Sie während eines autorisierten Inbetriebnahmeverfahrens die genehmigte Einbauposition, den Ventilatorbetriebszustand und alle zulässigen externen Beobachtungen der Verbindungen auf. Notieren Sie, ob ungewöhnliche Bewegungen nur bei bestimmten Geschwindigkeiten oder Steuerungseinstellungen auftreten.

Inspektion oder Einstellung, die einen manuellen Zugang erfordert, muss den Isolations- und Arbeitssicherheitsverfahren des Standorts folgen. Ein gestoppter Motor beseitigt nicht von sich aus Druck, gespeicherte Wärme oder die Möglichkeit einer durch Luftstrom angetriebenen Rotation. Berühren Sie kein flatterndes Band und stellen Sie keine Klemmen an einem laufenden System ein.

Bewahren Sie bei einer bestehenden Verbindung mit wiederholten Schäden die Betriebshistorie und Fotos auf, bevor Sie ein weiteres Band spezifizieren. Der Leitfaden für Ausfall und Inspektion von Gewebekompensatoren bietet einen separaten Rahmen für die Untersuchung dieses Problems.

Anfrage für einen kundenspezifischen Ventilator- oder Gebläsekompensator

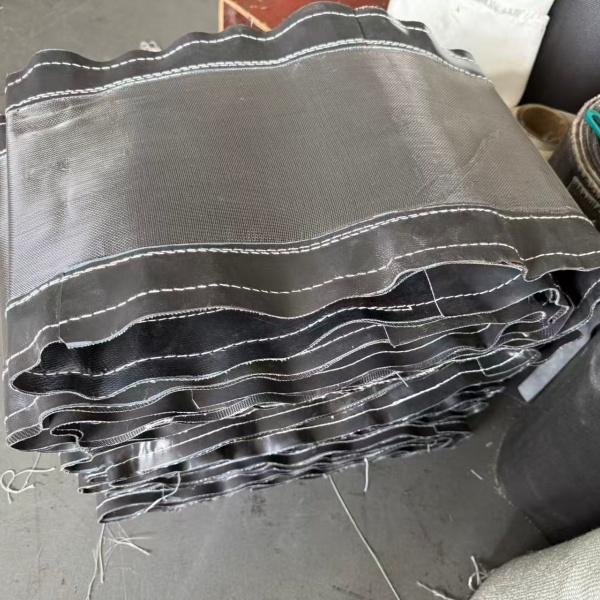

BSTFLEX unterstützt die zeichnungsbasierte Fertigung von flexiblen Bändern und anwendungsspezifischen Kanalbaugruppen. Unsere Fertigungsmöglichkeiten für Gewebekompensatoren umfassen runde, rechteckige und kundenspezifische Konfigurationen, die anhand der gelieferten Betriebsbedingungen bewertet werden.

Senden Sie die Einlass- und Auslassaufzeichnungen, die Ventilatoranordnungszeichnung, den Geschwindigkeitsbereich, die Temperatur, den Druck, das Medium, die Bewegungsanforderungen und den angefragten Lieferumfang. Fügen Sie Fotos und Servicehistorie für Ersatzteile sowie die Menge und das gewünschte Lieferdatum bei.

Überprüfen Sie die kundenspezifischer nichtmetallischer Gewebekompensator Produktseite für Konfigurationsoptionen. Das Ziel ist eine korrekt spezifizierte Verbindung auf jeder Seite des Ventilators, nicht einfach zwei Stücke flexibles Gewebe mit passenden Abmessungen.
