HTG-Glasfaserschlauch für elektrische Verdrahtung: Was zu spezifizieren ist

Eine auf der Werkbank passende Hülse kann sich nach dem Verpressen der Aderendhülse als schwierig zu montieren erweisen. Sie kann sich außerdem in der Nähe einer Motorwicklung, eines heißen Bauteils oder einer scharfen Metallkante befinden. Diese Details beeinflussen die Wahl der Hülse. Bei elektrischen Leitungen sind der fertige Aufbau und seine Betriebsbedingungen wichtiger als Durchmesser und Temperaturangabe allein.

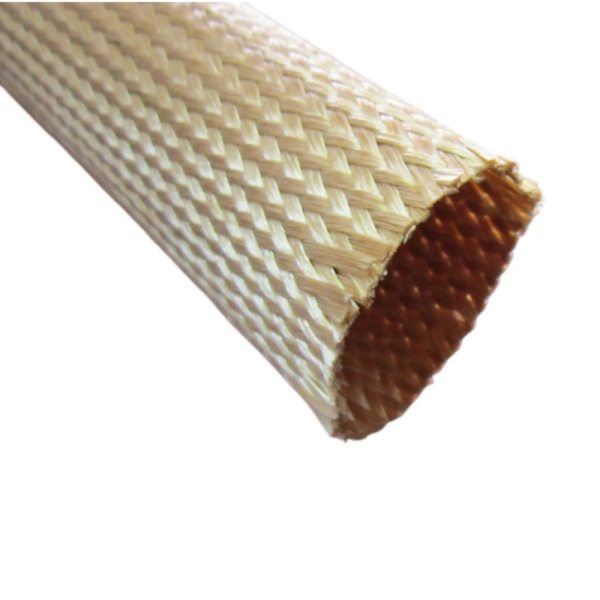

BSTFLEX'sHTG-GlasfaserschlauchEs wird aus alkalifreiem E-Glasgarn geflochten, wärmebehandelt und mit einem flexiblen Harz imprägniert. Auf der Produktseite wird es zur Isolierung und zum mechanischen Schutz von Leitungen in Elektromaschinen, Motoren und Haushaltsgeräten aufgeführt. Die folgenden Hinweise zeigen, wie diese Beschreibung in eine konkrete Kaufspezifikation umgewandelt werden kann.

Beginnen Sie mit dem Draht so, wie er installiert wird.

Messen Sie den größten Außendurchmesser, über den der Schutzschlauch geführt werden muss, einschließlich Isolierung, Verbindungsstellen, Gelenken und allen Steckverbindern, die später nicht montiert werden können. Notieren Sie die benötigte Kabellänge und die Position der Schlauchenden. Falls die Installation das Durchziehen durch ein Gehäuse oder um eine Biegung erfordert, testen Sie eine Probe entlang der tatsächlichen Kabelstrecke. Die Nenngröße des Kabels beschreibt nicht den fertigen Kabelbaum.

Die HTG-Produktseite listet Nenninnendurchmesser von 0,5 mm bis 30 mm mit unterschiedlichen Durchmessertoleranzen und Wandstärkenbereichen auf. Geben Sie den benötigten Nenndurchmesser an und prüfen Sie die Toleranz für diese Größe im Hinblick auf das größte Einbaumerkmal und den Mindestdurchmesser für eine passgenaue Montage. Bei Serienfertigung geben Sie die fertige Schnittlänge und die zulässige Abweichung für Ihre Baugruppe an.

Beschreiben Sie, wo die Hitze die Hülle erreicht.

Geben Sie dem Lieferanten die normale Temperatur an der Stelle der Isolierung, die Dauer dieser Einwirkung sowie kurzzeitige Ereignisse wie Anlauf oder Fehlerzustände an. Die HTG-Zulassung gibt einen Betriebstemperaturbereich von -30 °C bis 350 °C und kurzzeitige Spitzenwerte von 400 °C an. Sie führt außerdem die Wärmeklasse C auf. Dies sind die veröffentlichten Produktdaten; sie legen nicht die Temperaturbeständigkeit des gesamten Kabels oder der Gerätebaugruppe fest. Die Leiterisolierung, angrenzende Bauteile und Zulassungsanforderungen müssen separat geprüft werden.

Berührt die Ummantelung ein heißes Bauteil, fügen Sie eine Skizze oder ein Foto der Kontaktstelle bei. Stammt die Wärme stattdessen von einer nahegelegenen Oberfläche, notieren Sie den Spalt, die Luftströmung und eventuell vorhandene Abschirmungen. Dies hilft, ein lokales Kontaktproblem von allgemeiner Umgebungswärme im Gehäuse zu unterscheiden.

Einigung auf die elektrische Prüfung für die gewählte Größe

Auf der Produktseite wird ein Durchschlagspannungsbereich von 0,5 kV bis 1,5 kV angegeben. Bitte erfragen Sie, welcher Wert für den angegebenen Durchmesser und die Konstruktion gilt, und geben Sie die Prüfmethode und -bedingungen an. Der auf einer Produktseite angegebene Bereich ist nicht als Nennspannung für jede Schlauchgröße zu verstehen und ersetzt nicht die Prüfung der installierten Verkabelung.

Teilen Sie dem Lieferanten bei Motorleitungen und Geräteverdrahtungen bitte mit, ob die Isolierung eine zusätzliche Schutzschicht über einem bereits isolierten Leiter darstellt oder Teil des Isolationssystems ist, das Sie qualifizieren. Diese Unterscheidung bestimmt, welche Dokumentation Ihr Entwicklungsteam benötigt. Falls eine bestimmte Norm oder ein Kundentest vorgeschrieben ist, geben Sie bitte die genaue Bezeichnung mit Ihrer Anfrage an.

Überprüfen Sie die Harzoberfläche und den Montageprozess.

HTG ist ein harzimprägniertes Glasfasergeflecht. Die Oberflächenbeschaffenheit ist Teil der Produktspezifikation. Geben Sie daher bitte alle verwendeten Lacke, Vergussmassen, Klebstoffe, Reinigungsmittel und Verarbeitungswärme nach dem Ummanteln an. Prüfen Sie die Kompatibilität mit Ihrem Produktionsprozess und untersuchen Sie ein Muster nach dem Zuschnitt, dem Gewindeschneiden und der Endmontage. Falls Ihr Prozess eine andere Oberfläche oder eine separate Beschichtung erfordert, besprechen Sie dies bitte vor der Bestellung der Serienlängen.

Eine äußere Silikonkautschukschicht ist eine separate Konstruktion. Für eine Anforderung, die explizit eine silikonbeschichtete Ummantelung vorschreibt, siehe …Silikonkautschukbeschichtete GlasfaserhülleVergleichen Sie die angegebenen Eigenschaften und Testdaten des Produkts mit denen der HTG-Version. Beide sollten unterschiedliche Spezifikationen und Suchbegriffe haben.

Senden Sie eine brauchbare Anfrage

Eine kurze technische Beschreibung spart mehr Zeit als eine lange Liste allgemeiner Schlüsselwörter. Folgende Punkte sollten enthalten sein:

• Anwendung: Motoranschlusskabel, Gerätekabelbaum oder andere elektrische Baugruppen.
• Außendurchmesser des fertigen Drahtes oder der Verbindung, zuzüglich aller Merkmale, über die die Hülse geführt werden muss.
• Erforderliche Überdeckungslänge, Schnitttoleranz und Montageverfahren.
• Normale und maximale Temperatur an der Ärmeloberfläche, einschließlich der Expositionsdauer.
• Elektrische Prüfung oder Kundenspezifikation, mit den erforderlichen Unterlagen.
• Kontakt mit Lacken, Klebstoffen, Reinigungschemikalien oder anderen Prozessmaterialien.
• Wunschfarbe, Bestellmenge und ob ein Muster benötigt wird.

BSTFLEX führt Schwarz und Hellbraun als Standardfarben auf, weitere Farben sind auf Anfrage erhältlich. Auf der Produktseite finden Sie außerdem rollenlängenabhängige Angaben zur Größe. Bitte prüfen Sie daher die genaue Spulenlänge und Verpackung für den gewählten Durchmesser. Senden Sie das ausgefüllte Briefing über [Link einfügen].HTG-Glasfaserschlauch-Produktseiteum ein passendes Muster und ein Angebot anzufordern.
