Gewebte Polypropylen-Schlauchschläuche für landwirtschaftliche Geräte: Passform, Verschleiß und Lieferung

Landwirtschaftliche Hydraulikschläuche arbeiten selten in einer sauberen, stationären Umgebung. An Traktoren, Ladern, Mähdreschern und Anbaugeräten können sich die Schläuche durch Gelenke bewegen, an Stahlträgern entlanglaufen, Staub und Erntereste aufnehmen und während langer Arbeitszyklen wiederholt Oberflächenkontakt haben.

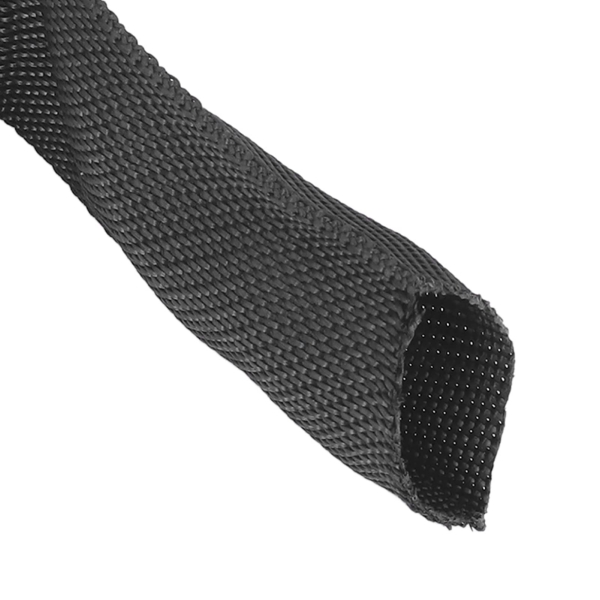

Ein Schlauchschutz aus Polypropylengewebe ist eine leichte Textilhülle, die dazu dient, den direkten Abrieb zu reduzieren und Hydraulikleitungen in diesen mechanischen Verschleißzonen zu ordnen.Bei Erstausrüster- und Ersatzteilkäufen sind die wichtigsten Fragen, wo der Schlauch scheuert, wie die Hülse installiert wird, welche Endgröße erforderlich ist und wie das Material an die Montagelinie oder das Servicenetz geliefert wird.

Der BSTFLEXSchlauchschutzhülle aus PolypropylenEs handelt sich um eine gewebte Textiloption für Hydraulikschläuche, Pneumatikleitungen, Kabel und Rohre, die mechanischem Verschleiß ausgesetzt sind. Dieser Leitfaden konzentriert sich speziell auf Anwendungen in der Landwirtschaft und behandelt textile Polypropylen-Schläuche getrennt von spiralförmigen Schlauchschutzhüllen.

Ermitteln Sie die Verschleißzone, bevor Sie die Manschette auswählen.

Beginnen Sie mit der Maschine, nicht mit dem Schlauchkatalog. Markieren Sie die genaue Stelle, an der der Schlauch einen anderen Schlauch, eine Halterung, einen Rahmen, eine Schutzvorrichtung, eine Klemme oder ein bewegliches Bauteil berührt. Prüfen Sie dann, ob der Kontakt dauerhaft, nur bei vollem Lenkeinschlag, beim Anheben des Anbaugeräts oder unter anderen Betriebsbedingungen auftritt.

Typische Verschleißstellen in der Landwirtschaft sind beispielsweise die Führungen am Laderarm, die Knickgelenke des Traktors, die Leitungen der Dreipunktaufhängung, die Anschlüsse für Front- und Heckanbaugeräte, die Hydraulikkreisläufe des Mähdreschers, die Hydraulikaggregate und die Zusatzschlauchbündel. Nicht dieselbe Schutzhülle passt automatisch für jede Stelle, nur weil dort Hydraulikschläuche verwendet werden.

Wenn die Schlauchführung selbst eine unzulässige scharfe Kante, Quetschstelle oder Biegung verursacht, muss dieses Problem behoben werden, bevor eine externe Schutzhülle verwendet wird. Ein gewebter Schutz sollte als Verschleißschutzschicht dienen und nicht die korrekte Schlauchführung und -befestigung ersetzen.

Wählen Sie die Hülse anhand des Außendurchmessers des fertigen Schlauchs.

Verwenden Sie den tatsächlichen Außendurchmesser des fertigen Schlauchs. Nennweite und Strichgröße definieren nicht die Außenabmessung, um die die Schutzhülle passen muss. Geben Sie bei einem Schlauchbündel das Gesamtprofil des Bündels in der vorgesehenen Verlegung an.

Vergleichen Sie die Breite im flachliegenden Zustand nicht direkt mit dem Schlauchaußendurchmesser, als wären sie identisch. Fragen Sie den Lieferanten nach dem empfohlenen Passformbereich für die angebotene Konstruktion und überprüfen Sie die gewählte Größe an einer repräsentativen Montage.

Prüfen Sie, ob die Hülse über die Armaturen geführt werden muss.

Ein schlauchförmiger Polypropylen-Textilschutzschlauch benötigt üblicherweise einen Endzugang. Wird der Schlauch vor dem Anbringen der Armaturen mit dem Schutzschlauch versehen, kann der Schlauchkörper die erforderliche Hauptgröße bestimmen. Wird der Schutzschlauch nach der Montage angebracht, kann die größte Armatur zum kritischen Durchgangsmaß werden.

Besprechen Sie die Montagereihenfolge mit dem Schlauchkonfektionierer. Die Hülse darf das Verpressen, die Druckprüfung, die Schlauchkennzeichnung oder die Endkontrolle nicht behindern. Falls eine deutlich größere Hülse nur zur Freigängigkeit der Armaturen erforderlich wäre, prüfen Sie die komplette Baugruppe stichprobenartig, bevor Sie die Größe freigeben.

Bei bereits installierten Schläuchen, deren Enden nicht zugänglich sind, ist eine rohrförmige PP-Schutzhülle möglicherweise nicht die beste Lösung. Verwenden Sie stattdessen dieAuswahlseite für HydraulikschlauchschutzEine geeignete abnehmbare Lösung zu vergleichen, anstatt eine schlauchförmige Gewebehülle als Rundum-Produkt zu behandeln.

Überprüfen Sie die Hülse, an der sich der Schlauch tatsächlich bewegt.

Landmaschinen sind hochdynamisch. Ein Schlauch kann im geparkten Zustand korrekt geschützt erscheinen, aber mit einem Rahmen oder einer benachbarten Leitung in Berührung kommen, sobald Lenkung, Ausleger, Anhängevorrichtung oder Anbaugerät eine andere Position einnehmen.

Überprüfen Sie bei einer genehmigten Erstmusterprüfung oder einer Betriebsprüfung den geschützten Weg durch die vorgesehene Bewegungsrichtung der Maschine. Achten Sie insbesondere auf Folgendes:

• Gelenk- und Lenkzonen;
• Lader- und Auslegerdrehpunkte;
• Dreipunktaufhängung und Befestigungspunkte;
• Abschnitte, die durch Klammern oder Führungen verlaufen;
• Schlauchbündel, die sich relativ zueinander verschieben;
• Bereiche, die Ernterückständen, Erde oder wiederholter Reinigung ausgesetzt sind.

Die Schutzhülle sollte über der vorgesehenen Verschleißzone bleiben, ohne eine neue Verengung zu erzeugen. Der vom Schlauchhersteller vorgegebene Biegeradius sowie die vom Gerätehersteller vorgegebenen Verlegungs- und Klemmvorgaben sind einzuhalten.

Separater Abriebschutz von Schlauchbruchschutz

Eine gewebte Polypropylen-Abriebschutzhülle und ein geprüftes hydraulisches Berstschutzsystem gehören nicht derselben Produktkategorie an. Abriebfestigkeit kann zwar den äußeren Verschleiß verringern, beweist aber allein weder die Dichtigkeit eines geplatzten Schlauchs noch den Schutz vor einem Hochdruck-Nadellochstrahl.

Für normale landwirtschaftliche Anwendungen mit Abriebbelastung sollten Sie die PP-Textilhülle hinsichtlich Passform, Verschleißfestigkeit, Flexibilität, Montage und Umweltbeständigkeit spezifizieren. Wenn ein Projekt Berstfestigkeit, Schutz vor Nadellochleckagen oder Schutz vor Personenspritzen erfordert, fordern Sie produktspezifische Systemprüfnachweise an und verwenden Sie die für diese Anforderung validierte Konstruktion.

Die Schutzhülle darf niemals dazu verwendet werden, einen beschädigten Hydraulikschlauch zu verdecken oder wieder in Betrieb zu nehmen. Beachten Sie die Inspektions- und Austauschvorschriften des Maschinen- und Schlauchherstellers.

Beschreiben Sie die Feldbedingungen, anstatt „chemikalienbeständig“ als Pauschalbegriff zu verwenden.

Polypropylen wird aufgrund seiner vorteilhaften Feuchtigkeits- und chemischen Eigenschaften in vielen industriellen Anwendungen eingesetzt. Die Kompatibilität muss jedoch stets im Hinblick auf die jeweilige Umgebung geprüft werden. Landwirtschaftliche Geräte können je nach Maschine und Prozess mit Hydraulikflüssigkeiten, Fetten, Düngemitteln, Reinigungsmitteln, Pestiziden, Kraftstoffen oder anderen Substanzen in Kontakt kommen.

Für eine Materialprüfung sind die Substanz, die Konzentration, die Temperatur, die Expositionsdauer und die Art des Kontakts (gelegentliches Spritzen, wiederholte Kontamination oder kontinuierliches Eintauchen) anzugeben. Gehen Sie nicht davon aus, dass eine allgemeine Polymerbeschreibung die Kompatibilität mit allen Pflanzenschutzmitteln gewährleistet.

Bei Außeneinsätzen können zudem Sonneneinstrahlung, Temperaturschwankungen, Schlamm und wiederholtes Waschen auftreten. Falls UV-Beständigkeit, Witterungsbeständigkeit oder ein bestimmter Umwelttest erforderlich sind, geben Sie dies bitte in der Angebotsanfrage an und fordern Sie entsprechende Daten zur angebotenen Schlauchkonstruktion an.

Entscheiden Sie sich zwischen Rollenware und vorgeschnittenen Stücken

Landmaschinenhersteller, Hydraulikschlauchhändler und Ersatzteilhändler benötigen möglicherweise denselben Textilschlauch in unterschiedlichen Ausführungen. Klären Sie das Format daher bereits bei der Angebotserstellung, anstatt davon auszugehen, dass jeder Schlauch gleich geliefert wird.

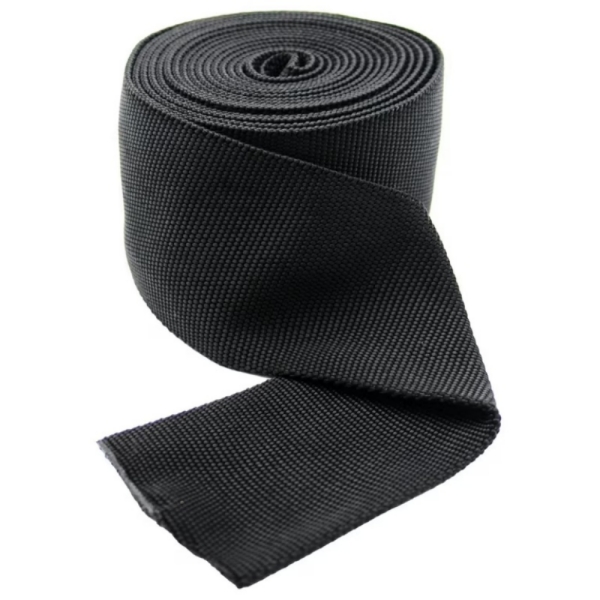

Die Lieferung von Rollenware eignet sich für Schlauchwerkstätten, die Material vor Ort für viele Artikelnummern zuschneiden. Vorgeschnittene Stücke reduzieren den Aufwand für die Handhabung vor Ort und gewährleisten so die Stabilität von OEM-Baugruppen. Vergleichen Sie Angebote hinsichtlich Materialverbrauch, Zuschnitt, Kennzeichnung, Verpackung und Montageaufwand – nicht nur nach dem Preis pro Meter.

Verwenden Sie Teilenummern, um ähnliche Größen zu kontrollieren.

Mehrere schwarze Textilschläuche können im Lager oder auf einer Montagebank nahezu identisch aussehen. Bei Serienfertigungen sollten die freigegebenen Maße und Konstruktionen unter einer vereinbarten Teilenummer erfasst werden. Falls Bedruckung oder spezielle Etikettierung erforderlich ist, muss die Machbarkeit für das jeweilige Produkt vor Aufnahme in die Produktionsspezifikation geprüft werden.

Die Kaufzeichnung oder Spezifikation sollte mindestens Material, Hülsengröße, Fertiglänge bzw. Rollenformat, Farbe, Verpackung und Revisionsstand enthalten. Ändert ein Lieferant die Garnkonstruktion, die Textilstruktur oder ein anderes kontrolliertes Merkmal, ist zu klären, ob eine neue Musterfreigabe erforderlich ist.

Prüfen Sie die Hülse am tatsächlichen Traktor oder der Anbaugeräte-Baugruppe.

Eine aussagekräftige Musterfreigabe sollte mehr als nur die Frage „Passt es über den Schlauch?“ beantworten. Prüfen Sie die gesamte Baugruppe und dokumentieren Sie Folgendes:

• ob die Hülse über das erforderliche Verbindungsstück passt;
• ob die Passform der Installation entlang des Schlauchkörpers akzeptabel ist;
• ob die gesamte Verschleißzone abgedeckt bleibt;
• ob die Hülse von Klemmen und beweglichen Teilen ferngehalten wird;
• ob die Baugruppe noch inspiziert und identifiziert werden kann;
• ob die Schnittlänge und die Verpackung für den Montageprozess geeignet sind.

Verfügt die Anlage über mehrere Hydraulikkreisläufe mit unterschiedlichen Schlauchgrößen, sollte nicht davon ausgegangen werden, dass überall eine einzige Schlauchhülse verwendet werden kann. Die Standardisierung von Teilenummern kann die Komplexität reduzieren, jedoch erst, nachdem jede einzelne geplante Baugruppe geprüft wurde.

Fragen, die Käufer zu gewebten Schlauchhüllen aus Polypropylen stellen

Ist ein gewebter Polypropylen-Schutzschlauch dasselbe wie ein spiralförmiger PP-Schlauchschutz?

Nein. Bei diesem Produkt handelt es sich um einen textilen Schlauchschutz. Ein Spiralschutz besteht aus einem gewickelten Kunststoffprofil und unterscheidet sich in Montageart, Aufbau und Kaufspezifikation. Bitte berücksichtigen Sie diese beiden Produktgruppen bei der Auswahl oder Angebotserstellung für Schlauchschutz.

Kann PP-Textilschlauch für Schlauchbündel verwendet werden?

Für geeignete Bündel kann dies in Betracht gezogen werden, jedoch muss das gesamte Bündelprofil vermessen und sichergestellt werden, dass die Gruppierung für Transport und Wartung geeignet ist. Eine äußere Hülle bietet keine Trennung zwischen den einzelnen Schläuchen innerhalb des Bündels.

Welche Informationen werden für landwirtschaftliche Geräte benötigt?

Bitte geben Sie den Schlauchaußendurchmesser, die Anschlussgröße, die geschützte Länge, den Maschinentyp, ein Foto oder eine Zeichnung des Schlauchverlaufs, die Verschleißstelle, die Betriebsbewegung, die zu erwartenden Flüssigkeiten oder Chemikalien, die Menge und das bevorzugte Lieferformat an.

Verhindert die Ummantelung von Polypropylenschläuchen Verletzungen durch die Injektion von Hydraulikflüssigkeit?

Das Material und die Abriebfestigkeit dürfen nicht als alleinige Grundlage für solche Prüfungen dienen. Für die Flüssigkeitseinspritzung und die Berstfestigkeit sind separate, produktspezifische Systemtests unter definierten Bedingungen erforderlich.

Muster von Polypropylen-Gewebeschlauchhüllen anfordern oder OEM-Lieferung

Für den BSTFLEXSchlauchschutzhülle aus PolypropylenBitte geben Sie den Schlauchaußendurchmesser, das maximale Anschlussprofil, die erforderliche Schutzlänge, den Maschinen- oder Gerätetyp, die Verschleißbedingungen und das bevorzugte Rollen- oder vorgeschnittene Lieferformat an.

Bitte geben Sie die Mustermenge, die Produktionsmenge, die Farbe, die Kennzeichnung, die Verpackung und alle erforderlichen Prüfdokumente an. BSTFLEX kann kundenspezifische Abmessungen und Produktionsanforderungen über seine Plattform prüfen.OEM- und kundenspezifische FertigungsdienstleistungenDie

Senden Sie BSTFLEX Ihre Zeichnung des Hydraulikschlauchs, ein Foto der Ausrüstung oder Ihre Kaufspezifikation.Für weitere Anforderungen an Abrieb-, Nachrüstungs-, Wärme- oder mechanischen Schutz lesen Sie bitte die vollständige Dokumentation.Schutzbereich für HydraulikschläucheDie
