Um maßgefertigte genähte Faltenbälge auszumessen, erfassen Sie den kürzesten und den längsten Abstand zwischen denselben zwei Befestigungsreferenzpunkten, den erforderlichen Platz um das zu schützende Bauteil herum, die maximale äußere Hüllkurve und die Abmessungen beider Endanschlüsse. Bei einer geraden axialen Installation ist die Differenz zwischen den beiden installierten Längen der erforderliche Faltenbalghub.

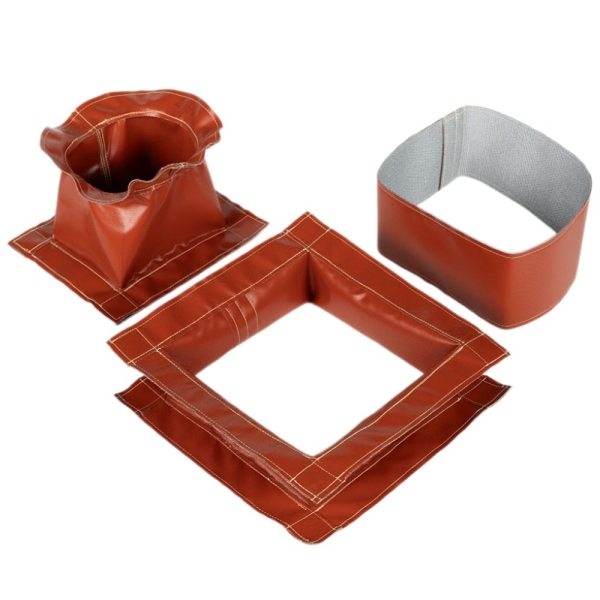

Ein Zylinderhub oder ein Foto einer alten Abdeckung ist ein Ausgangspunkt, keine vollständige Spezifikation. Eine nützliche Zeichnung zeigt, wo der Faltenbalg befestigt wird, wie viel Platz bleibt, wenn der Mechanismus einfährt, und was die Falten während der gesamten Bewegung aussparen müssen. Diese Messungen gelten für das gesamte BSTFLEX Angebot an maßgefertigten genähten Faltenbälgen, mit zusätzlichen Details für runde, rechteckige, mit Reißverschluss versehene und drahtverstärkte Konstruktionen.

Identifizieren Sie die festen und beweglichen Befestigungspunkte an der Maschine. Kennzeichnen Sie diese in einer Skizze als Ende A und Ende B und geben Sie die genauen Referenzflächen an, die für Längenmessungen verwendet werden. Eine Befestigungsfläche, eine Bundschulter und die Kante einer Stofffalte sind unterschiedliche Referenzen; verwechseln Sie diese nicht.
Behalten Sie an beiden Enden des Verfahrwegs dieselben Referenzen bei. Geben Sie außerdem an, ob eine Abmessung Bünde, Flansche oder Befestigungsplatten beinhaltet oder nur den flexiblen gefalteten Körper abdeckt. Verwenden Sie durchgängig Millimeter oder Zoll und kennzeichnen Sie auf Zeichnungen, die beides zeigen, die maßgebliche Einheit.
Lassen Sie die Ausrüstung von autorisiertem Personal gemäß den Betriebs- und Wartungsverfahren positionieren und sichern. Bevor Sie Messungen von Hand vornehmen oder eine Abdeckung entfernen, isolieren Sie gefährliche Energien, überprüfen Sie den sicheren Zustand und sichern Sie Bauteile gegen unbeabsichtigte Bewegung. Greifen Sie nicht in einen laufenden Mechanismus.

Für diesen Leitfaden beschreiben Lc und Le die erforderlichen eingebauten Längen zwischen den vereinbarten Befestigungsreferenzen. Sie beschreiben nicht die ungeprüften Grenzen einer losen Abdeckung.
| Abmessung | Was zu erfassen ist | Wichtiger Unterschied |
|---|---|---|
| Zusammengedrückte Einbaulänge, Lc | Der kürzeste Abstand zwischen den Befestigungsreferenzen über die erforderliche Maschinenbewegung hinweg. | Dies ist der verfügbare Einbauraum, keine Erlaubnis, die Falten zu einem soliden Block zusammenzudrücken. |
| Ausgefahrene Einbaulänge, Le | Der längste Abstand zwischen denselben Befestigungsreferenzen. | Dies ist die erforderliche Reichweite, nicht eine Länge, die durch Straffziehen des Stoffs erreicht wird. |
| Erforderlicher Faltenbalghub, S | Le minus Lc bei einer geraden axialen Installation. | Der Hub ist nicht dasselbe wie die ausgefahrene Länge. |
| Länge des flexiblen Körpers | Die Länge zwischen der ersten und der letzten aktiven Falte, sofern dies auf der Zeichnung benötigt wird. | Halten Sie diese getrennt von der Einbaulänge und geben Sie etwaige Endversätze an. |
| Zulässiger Betriebslängenbereich | Die vom Hersteller genehmigten minimalen und maximalen Arbeitslängen für die fertige Baugruppe. | Die tatsächliche Installation muss während der gesamten Bewegung innerhalb dieses Bereichs bleiben. |
Die beiden installierten Endpositionen müssen beide überprüft werden. Eine Abdeckung bietet möglicherweise genügend Auszug, hat aber für den verfügbaren Platz ein zu großes zusammengedrücktes Volumen. Umgekehrt bietet eine kompakt gefaltete Abdeckung möglicherweise nicht die erforderliche Reichweite. Gehen Sie nicht davon aus, dass eine entspannte Werkbanklänge oder die Anzahl der Falten eine der beiden Fragen löst.
Der Faltenbalg sollte nicht zum Endanschlag der Maschine werden. Melden Sie jede zusätzliche Bewegung, die die Abdeckung voraussichtlich aufnehmen muss, wie z. B. eine Wartungsposition oder einen definierten Überlauf, und lassen Sie die erforderlichen Zugaben bei der Konstruktionsprüfung bestätigen.
Betrachten Sie eine gerade axiale Installation mit einem kürzesten Befestigungsabstand von 120 mm und einem längsten Befestigungsabstand von 620 mm. In diesem anschaulichen Layout nimmt ein fester Endabschnitt 20 mm zwischen jeder Befestigungsreferenz und der angrenzenden aktiven Falte ein.
| Messung | Beispielwert |
|---|---|
| Zusammengedrückte Einbaulänge, Lc | 120 mm |
| Ausgefahrene Einbaulänge, Le | 620 mm |
| Erforderlicher Faltenbalghub, Le - Lc | 620 - 120 = 500 mm |
| Kombinierte feste axiale Endversätze | 20 + 20 = 40 mm |
| Platz für den flexiblen Körper in komprimierter Position | 120 - 40 = 80 mm |
| Länge des flexiblen Körpers in ausgefahrener Position | 620 - 40 = 580 mm |
| Änderung der Länge des flexiblen Körpers | 580 - 80 = 500 mm |
Der Hub bleibt 500 mm, da dieselben festen Versätze von beiden Messungen abgezogen werden. Sie nur von einer Länge abzuziehen, würde zu einem falschen Ergebnis führen. Die Versätze in diesem Beispiel sind die Abschnitte zwischen den Montagebezugspunkten und den aktiven Falten; sie entsprechen nicht automatisch der vollen physischen Länge eines überlappenden Kragens.
Diese Werte veranschaulichen nur die Messmethode. Sie sind keine Standard-BSTFLEX-Abmessungen, kein genehmigtes Kompressionsverhältnis und kein Beweis dafür, dass eine bestimmte Konstruktion passt. Gewebe, Falten, Nähte, Stützen und Endbeschläge müssen weiterhin gemeinsam bewertet werden. Geben Sie bei Versatz-, Winkel- oder mehrachsigen Bewegungen den Bewegungspfad an, anstatt sich nur auf diese axiale Berechnung zu verlassen.

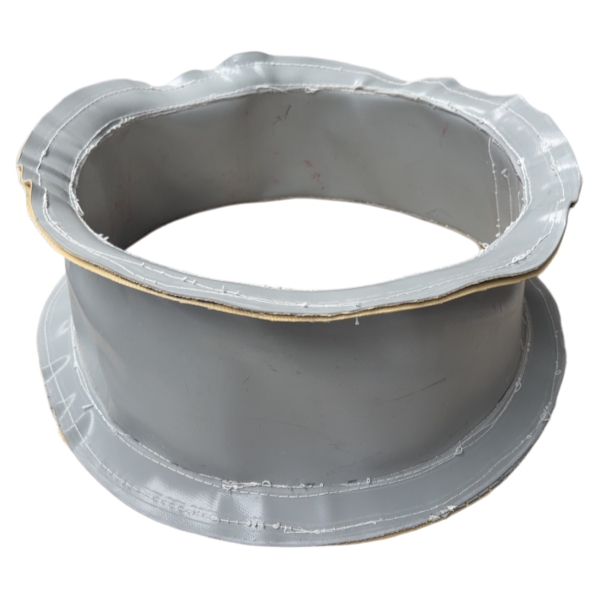

Für genähte runde Faltenbälge für Zylinderstangen und Spindeln, erfassen Sie die größte Bauteilhüllkurve, die der flexible Körper umschließen muss. Berücksichtigen Sie alle Schultern, Muttern, Kupplungen oder andere Merkmale innerhalb des geschützten Raums, anstatt nur die Stange oder den Spindelschaft zu messen.
Erfassen Sie dann den maximal zulässigen Außendurchmesser, der durch umliegende Halterungen, Sensoren, Schläuche und Schutzvorrichtungen vorgegeben ist. Kennzeichnen Sie die Bauteilabmessungen getrennt von den vorgeschlagenen Faltenbalgabmessungen, damit der Hersteller den Laufspielraum, die Faltentiefe und eventuelle interne Führungen bewerten kann.
Die Körperöffnung und die Montagekragenöffnung dienen unterschiedlichen Zwecken. Der Körper benötigt Freiraum um die bewegliche Baugruppe herum; der Kragen muss auf seine Befestigungsfläche passen. Messen Sie jede Aufnahmefläche separat, einschließlich ihrer nutzbaren Eingriffslänge und jeder Stufe oder Nut, die die Klemmung beeinflusst.
Geben Sie an, ob sich das umschlossene Bauteil dreht. Eine Abdeckung um eine rotierende Spindel oder Welle benötigt eine geeignete Freiraum- und Führungsanordnung; es sollte nicht davon ausgegangen werden, dass sie sich mit dem Bauteil mitdreht.
Für genähte rechteckige Faltenbälge für Maschinenführungen und Linearschienen, erfassen Sie die erforderliche Innenbreite und -höhe zusammen mit der maximal verfügbaren Außenbreite und -höhe. Eine einzelne Breitenmessung definiert keine rechteckige Abdeckung.
Zeigen Sie Schienenprofile, Lagerblöcke, hervorstehende Schrauben, Schmiernippel und andere Merkmale innerhalb des geschützten Bereichs. Fügen Sie eine Endansicht sowie eine Seitenansicht bei. Markieren Sie, ob die Abdeckung den gesamten Querschnitt umschließt oder ausgewählte Seiten schützt, und identifizieren Sie jede Öffnung, die zugänglich bleiben muss.
Messen Sie beide Endrahmen unabhängig voneinander. Gehen Sie nicht davon aus, dass deren Öffnungen, Außenabmessungen oder Befestigungslochbilder identisch sind. Notieren Sie Eckenradien, Versätze und jedes Hindernis, das den Zugang zu den Befestigungselementen einschränkt.

Kennzeichnen Sie die folgenden Details als Ende A und Ende B, auch wenn die Beschläge symmetrisch erscheinen. Geben Sie die Blickrichtung für jede Endskizze an, damit ein asymmetrisches Lochbild oder eine Reißverschlussposition nicht spiegelverkehrt interpretiert werden kann.

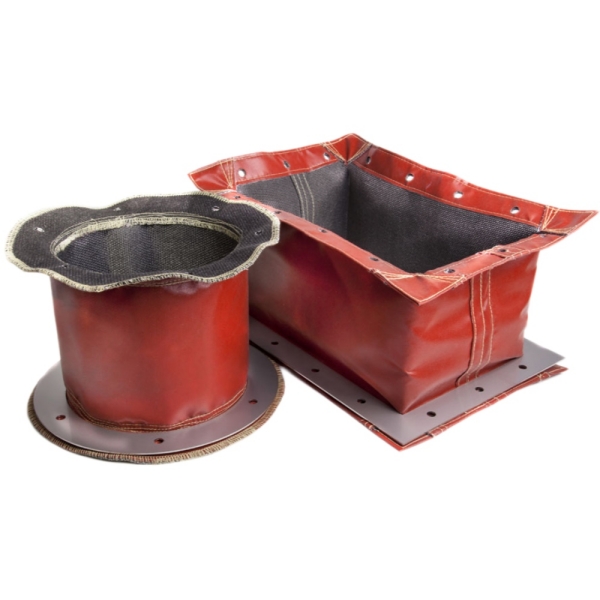

| Montageanordnung | Abmessungen und bereitzustellende Details |
|---|---|
| Kragen mit Klemme | Aufnahmedurchmesser, nutzbare Eingriffslänge, verfügbarer Platz für das Klemmenband und Freiraum für das Klemmgehäuse. |
| Runder Flansch | Öffnungsdurchmesser, Außendurchmesser, Plattendicke, Lochanzahl, Lochdurchmesser und Lochkreisdurchmesser oder Lochkoordinaten. |
| Rechteckiger Flansch oder Rahmen | Öffnungsbreite und -höhe, Außenabmessungen, Dicke, Lochgrößen und Mittelpunktpositionen von klar markierten Bezugspunkten. |
| Geschlitzte oder verstärkte Befestigung | Schlitzbreite, -länge und -ausrichtung; Position der Verstärkung; Details zu Befestigungselementen; verfügbarer Montagezugang. |
| Geteilter Endbeschlag | Teilungsposition, Verbindungsanordnung und wie der Beschlag um das vorhandene Bauteil herum montiert werden kann. |
Klären Sie, ob das Befestigungsmaterial wiederverwendet oder mit der neuen Abdeckung geliefert wird. Ein Nahaufnahmefoto hilft dabei, die Anordnung zu identifizieren, aber das Lochmuster und die Passmaße erfordern dennoch eine bemaßte Zeichnung oder verifizierte Messungen.

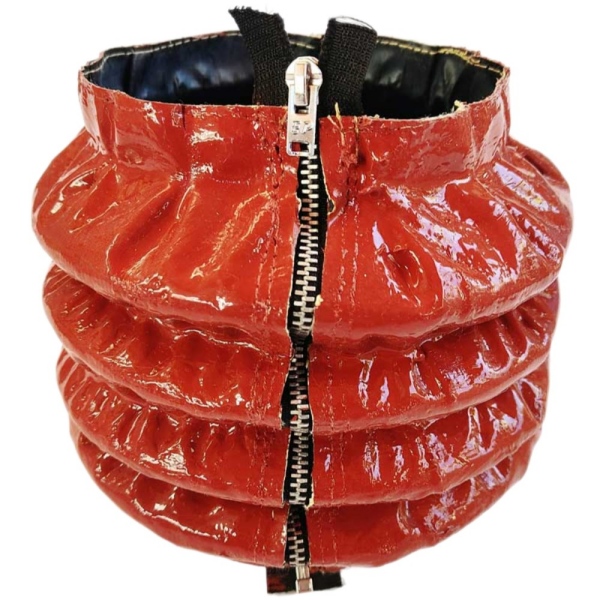

Wenn Sie genähte Faltenbälge mit Reißverschluss für die Nachrüstungspezifizieren, fügen Sie die Position der Längsöffnung in der Endansicht hinzu. Bei einer runden Abdeckung ist eine Uhrzeitposition nur dann nützlich, wenn auch die Blickrichtung angegeben ist.
Identifizieren Sie den verfügbaren Platz, um den Schieber zu betätigen, die Abdeckung zu öffnen und die Endbefestigungen zu erreichen. Beachten Sie in der Nähe befindliche Schutzvorrichtungen, Kühlmittelauslässe und heiße Oberflächen, die die Schließposition beeinflussen könnten. Messen Sie das Arbeitsprofil bei geschlossenem Reißverschluss; die Breite einer geöffneten Stoffabdeckung entspricht nicht ihrem installierten Innendurchmesser.
Überprüfen Sie die Endbeschläge sowie die Stofföffnung. Ein Längsreißverschluss kann die Montage um ein vorhandenes Bauteil herum vereinfachen, aber ein einteiliger Montagerahmen erfordert möglicherweise dennoch eine Demontage. Der Installationszugang muss für die gesamte Baugruppe bewertet werden.

Für genähte drahtgestützte Faltenbälge für Anwendungen mit großem Durchmessergeben Sie die gleichen Innen-, Außen-, komprimierten und ausgefahrenen Maße an und identifizieren Sie dann, ob die Installation horizontal, vertikal oder geneigt ist.
Notieren Sie bei Ersatzarbeiten die vorhandene Stützanordnung und den Abstand, wo zugänglich, und geben Sie an, ob dieser Abstand bei ausgefahrener oder komprimierter Abdeckung gemessen wurde. Fügen Sie Fotos von beschädigten Stützen, Scheuerspuren oder durchhängenden Abschnitten bei.
Verwenden Sie Drahtverstärkung nicht als Grund, um auf Führungsprüfungen zu verzichten. Fragen Sie, ob die geplante Spannweite und Bewegung separate Führungen, Aufhängungen oder Zwischenstützen erfordern. Geben Sie den für diese Komponenten verfügbaren Platz an, anstatt den Stoffdurchmesser als vollständigen Installationsraum zu betrachten.
Geben Sie Bewegungsgeschwindigkeit, Beschleunigung (falls bekannt), Zyklen pro Minute und Installationsausrichtung an. Identifizieren Sie normale Umgebungsbedingungen, Exposition in der Nähe heißer Geräte, Kontakt mit Kühlmittel oder Öl, abrasiven Staub und Späne. Unterscheiden Sie bei Hitzeeinwirkung zwischen Umgebungslufttemperatur, Strahlungswärme und möglichem Oberflächenkontakt.
Das gewählte Gewebe, die Beschichtung, das Nähgarn, der Reißverschluss und die Stützkomponenten müssen zusammen zur Anwendung passen. Ein Temperaturwert für das Gewebe allein sollte nicht als Arbeitsgrenze des montierten Faltenbalgs betrachtet werden.
Identifizieren Sie bei einer eng umschlossenen oder schnell beweglichen Installation, wie Luft ein- und austreten kann, wenn die Abdeckung ihr Volumen ändert. Fordern Sie eine Belüftungsprüfung an, anstatt davon auszugehen, dass die Luft ausreichend durch die Nähte oder den Reißverschluss strömt.

Behalten Sie die alte Abdeckung als Referenz für Profil, Endbeschläge, Schließposition und Konstruktion, aber überprüfen Sie die erforderlichen Maße anhand der Maschine. Ein abgenutztes Muster kann gedehnt, verzerrt oder unvollständig sein. Seine scheinbare maximale Reichweite stellt keine akzeptable Arbeitslänge dar.
Fotografieren Sie beide Befestigungen, die komplette Installation und alle Fehlerbereiche. Kennzeichnen Sie gemessene Werte, Zeichnungswerte und Schätzungen separat. Wenn ein Maß nicht sicher überprüft werden kann, kennzeichnen Sie es als nicht verifiziert, anstatt es als bestätigtes Produktionsmaß darzustellen.
Nein. Derselbe Hub kann zwischen verschiedenen Montageabständen auftreten. Sowohl die Grenzwerte der installierten Länge, der Querschnitt als auch die Endbeschläge werden benötigt, um festzustellen, ob eine vorgeschlagene Abdeckung passt.
Nicht zuverlässig allein aus der Faltenanzahl. Stoffdicke, Nähte, Verstärkung, Verschlusskonstruktion und Endübergänge beeinflussen das gefaltete Paket. Geben Sie den verfügbaren Platz an und fordern Sie ein bestätigtes Design an.
Senden Sie zuerst die tatsächlich gemessenen Abstände. Identifizieren Sie jede erforderliche zusätzliche Bewegung separat und lassen Sie Toleranzen während der Designprüfung vereinbaren. Unerklärliche Ergänzungen können die Installationsanforderungen verschleiern.
Ein nützliches Angebotspaket enthält eine bemaßte Seitenansicht, Endansichten für beide Befestigungen, Fotos der Installation und die erforderlichen Betriebsbedingungen. Fügen Sie Lc und Le mit ihren Referenzpunkten, die Hülle des geschützten Bauteils, Platzbegrenzungen außen, Montagedetails, Verschlusszugang und alle Stützanforderungen bei.
Geben Sie die Menge an, ob es sich bei dem Projekt um einen Ersatz oder eine neue OEM-Baugruppe handelt, sowie alle Zeichnungsrevisionen oder Materialanforderungen. BSTFLEX kann Zeichnungen, Messungen oder ein vorhandenes Muster für einen Vorschlag für einen kundenspezifischen genähten Faltenbalg bewerten. Bestätigen Sie die endgültigen Maße und die Konstruktion auf der Freigabezeichnung vor der Produktion.
