Versagen von Gewebe-Kompensatoren: Ursachen, Inspektion und Prävention

Versagen von Gewebekompensatoren kann durch übermäßige Temperaturen an einer Dichtungsschicht, chemische Angriffe, Abrieb, Bewegungen über die zulässigen Grenzwerte hinaus, Druckschwankungen oder beschädigte Befestigungen entstehen. Mehrere Mechanismen können zusammenwirken. Ein gerissenes Band ist das sichtbare Ergebnis; es identifiziert für sich allein nicht die ursprüngliche Ursache.

Für industrielle Kanal-, Abgas- und Rauchgassysteme ist die nützliche Frage nicht einfach, welches Gewebe das beschädigte ersetzen sollte. Es geht darum, was sich geändert hat, wo der Schaden begann und ob die gesamte Baugruppe noch ihren Betriebsbedingungen entspricht.

BSTFLEX fertigt nichtmetallische Gewebekompensatoren für kundenspezifische Kanalanwendungen. Dieser Leitfaden erklärt, wie man ein Versagen dokumentiert, mögliche Mechanismen unterscheidet und eine bessere Ersatzspezifikation vorbereitet.

Was gilt als Versagen eines Gewebekompensators?

Ein Kompensator ist funktional ausgefallen, wenn er seine spezifizierten Dichtungs- oder Bewegungsanforderungen nicht mehr erfüllen kann. Ein größerer Riss ist nicht das einzige Problem: Ein getrennter Verschluss, eine beschädigte Gasbarriere oder ein blockierter flexibler Abschnitt können ebenfalls verhindern, dass die Baugruppe ihre beabsichtigte Aufgabe erfüllt.

Umgekehrt lässt eine Oberflächenmarkierung nicht automatisch darauf schließen, wie viel Festigkeit oder Lebensdauer noch verbleibt. Protokollieren Sie die Beobachtung, vergleichen Sie sie mit der zugelassenen Konstruktion und holen Sie eine fachkundige Beurteilung ein. Das Erscheinungsbild allein kann den weiteren Betrieb nicht rechtfertigen.

In einem Unterdruckkanal kann Leckage Außenluft nach innen ziehen, anstatt eine nach außen gerichtete Gas- oder Staubfahne zu erzeugen. Das Fehlen sichtbarer Emissionen ist daher kein Beweis für eine intakte Dichtung.

Lesen Sie das Schadensbild, ohne voreilige Diagnosen zu stellen

Die folgenden Beobachtungen sind Ausgangspunkte für eine Untersuchung, kein diagnostischer Test. Halten Sie die Ausrichtung der beschädigten Komponente identifizierbar, damit Beweise auf den Kanal, die Auskleidung und die Prozessbedingungen bezogen werden können.

Sieben Versagensmechanismen, die eine Überprüfung wert sind

1. Übermäßige Temperatur an der falschen Schicht

Ein Hochtemperaturtextil bestimmt nicht die Temperaturbeständigkeit jeder Komponente in seiner Umgebung. Die Dichtungsmembran, die Beschichtung, der Verschluss und der Befestigungsbereich benötigen jeweils einen geeigneten Schutz.

Überprüfen Sie Prozessabweichungen zusammen mit dem Zustand der Isolierkissen und des Heißseitenschutzes. Eine äußere Schicht kann übermäßiger Hitze ausgesetzt sein, wenn sich die interne Isolierung bewegt oder wenn eine zusätzliche Abdeckung die Wärmeableitung verändert, selbst ohne einen dokumentierten Anstieg der normalen Gastemperatur.

Die Korrekturmaßnahme sollte der thermischen Überprüfung folgen. Ein anderes Außengewebe ist nur eine mögliche Änderung. Unser Leitfaden für Hochtemperatur-Gewebekompensatoren erklärt, wie die gesamte Baugruppe mit der Belastung umgeht.

2. Chemischer Angriff und Kondensation

Temperaturbeständigkeit begründet keine chemische Kompatibilität. Prozessgas, Kondensat und Reinigungsmittel können das Dichtungssystem Bedingungen aussetzen, die nicht durch seine ursprüngliche Spezifikation abgedeckt sind.

Prüfen Sie, ob Schäden mit feuchten Bereichen, kalten Standorten oder einer Änderung des Brennstoffs, der Prozesschemie oder der Stillstandspraxis zusammenfallen. Wenn Kondensation relevant ist, überprüfen Sie sowohl die minimalen Betriebsbedingungen als auch die maximale Temperatur.

Konstruktionen auf PTFE-Basis und silikonbeschichtete Konstruktionen sind nicht austauschbar, nur weil beide eine Glasfaserverstärkung verwenden. Bestätigen Sie die erforderliche Funktion und Kompatibilität jeder Schicht. Siehe Materialien für Gewebekompensatoren für die Unterscheidung zwischen Abdichtung, Verstärkung und Wärmeschutz.

3. Abrieb, Metallkontakt und Partikelansammlung

Abrasiver Gasstrom und Reiben an einer Auskleidung können beide lokal begrenzten Verschleiß verursachen, erfordern jedoch unterschiedliche Korrekturmaßnahmen. Untersuchen Sie den Strömungsweg und die Kontaktgeometrie, anstatt jedes Ausfransen als Problem der Materialfestigkeit zu behandeln.

Eine Strömungsleitwand schützt das flexible Element vor direkter Einwirkung. Eine Ablagerungssperre begrenzt die Partikelansammlung im Hohlraum. Ihre Funktionen unterscheiden sich, und beide müssen mit der Bewegung des Kompensators kompatibel bleiben.

Untersuchen Sie das System auf verzogene Kanten, verschobene interne Komponenten und Ablagerungen, die den Bewegungsraum einnehmen. Überprüfen Sie das Spiel in den spezifizierten Betriebspositionen, nicht nur in der während des Stillstands sichtbaren Position. Fügen Sie keine lose Isolierung oder Packung als improvisierte Ablagerungssperre hinzu.

4. Übermäßige Bewegung, falsche Voreinstellung oder eingeschränkte Geometrie

Ein flexibles Band hat einen definierten Bewegungsumfang. Es ist kein unbegrenzter Spielraum für Kanalausrichtungsfehler, Stützverschiebungen oder Installationsfehler.

Vergleichen Sie die vorgefundene Geometrie mit der genehmigten Kaltposition. Trennen Sie die beabsichtigte Voreinstellung von einem unbeabsichtigten Versatz und überprüfen Sie dann axiale, laterale und winklige Bewegungen, einschließlich der Kombinationen, die gleichzeitig auftreten.

Prüfen Sie auch, ob eine Auskleidung, eine umgebende Struktur oder eine falsch beibehaltene Transportsicherung die Bewegung einschränkt. Jede Entfernung einer Sicherung muss der Installationsreihenfolge und den Stützanforderungen folgen. Ein breiteres Ersatzband korrigiert die Geometrie nicht automatisch und kann neue Falten oder Kontaktpunkte erzeugen.

5. Probleme mit Klemmung, Dichtung oder Verschluss

Leckagen in der Nähe einer Befestigung stammen nicht unbedingt aus der Hauptgewebefläche. Untersuchen Sie die beibehaltenen Klemmleisten, Dichtflächen, erforderlichen Dichtungen, Befestigungselemente und den Bandverschluss.

Scharfe Kanten und unebene Oberflächen verdienen besondere Aufmerksamkeit, wenn der Schaden entlang der Klemmlinie verläuft. Vergleichen Sie die gelieferten Teile und das Installationsprotokoll mit der genehmigten Zeichnung.

Feldverschlüsse und Anforderungen an das Anziehen von Schrauben hängen von der Konstruktion ab. Es gibt kein universelles Drehmoment, keinen Klebstoff und kein Spleißverfahren für jeden Gewebekompensator. Mehr Anziehen ist keine allgemeine Reparaturmethode, und eine undichte, unter Betrieb stehende Verbindung darf nicht als informeller Inspektionsschritt angepasst werden.

6. Druckpulsation und wiederholtes Flattern

Gewebe, das für langsame thermische Bewegungen ausgewählt wurde, muss auch für jede hochfrequente Bewegung am Installationsort geeignet sein. Zeichnen Sie die Betriebsbedingungen des Ventilators und Druckschwankungen auf, anstatt den Betrieb nur als Niederdruck zu beschreiben.

Unterdruck kann das Gewebe in Richtung interner Komponenten ziehen. Wiederholtes Flattern kann dann zyklische Belastung mit Reibung oder Partikeleinwirkung kombinieren.

Die Überprüfung sollte Druckgrenzen, Gewebekonstruktion, nicht unterstützte Geometrie und Auskleidungsanordnung gemeinsam adressieren. Eine einfache Versteifung des Bandes kann mit seinen Bewegungsanforderungen in Konflikt stehen. Unerwartete Bewegungen sollten untersucht und nicht nur deshalb akzeptiert werden, weil das Produkt flexibel ist.

7. Installationsschäden und Änderungen am Kompensator

Nicht jeder Ausfall beginnt mit dem Prozessmedium. Handhabungsschäden, Schweiß- oder Schleifarbeiten in der Nähe, scharfe Werkzeuge und nachfolgende Wartungsarbeiten können ein ansonsten geeignetes flexibles Element beschädigen.

Überprüfen Sie die Fotos vom Wareneingang und den Ablauf der Arbeiten vor Ort. Vergleichen Sie die aktuelle Installation mit dem ursprünglichen Protokoll: Wurde die Isolierung erweitert, ein Schutz hinzugefügt oder die umgebende Ausrüstung geändert?

Überprüfen Sie auch die natürliche Alterung und die kumulative Belastung. Ein Band, das im Neuzustand korrekt passte, ist nach längerem thermischen, chemischen und mechanischen Betrieb möglicherweise nicht mehr geeignet. Der Zeitpunkt des Austauschs sollte sich nach Zustand, Beanspruchung und Herstellerempfehlungen richten, nicht nur nach dem Aussehen.

Inspektion in zwei verschiedenen Betriebsfenstern

Während des Betriebs: Beobachten, ohne die Verbindung zu stören

Wo es die Risikobewertung des Standorts zulässt, kann autorisiertes Personal den äußeren Zustand von einer sicheren Position aus aufzeichnen. Nützliche Beobachtungen umfassen Änderungen der Bandform, Flattern, sichtbare Leckagen und umgebende Hitzeeinwirkung, abgestimmt auf den Betriebszustand.

Eine qualifizierte thermografische Inspektion kann helfen, Temperaturmuster für weitere Untersuchungen zu identifizieren. Sie misst nicht direkt jede interne Schicht und beweist nicht die Ursache eines heißen Bereichs.

Berühren, prüfen, lösen, festziehen oder entfernen Sie keine Komponenten, um einen laufenden Kompensator zu untersuchen. Vermutete gefährliche Leckagen, schnelle Verschlechterung oder schwere Verformungen erfordern eine sofortige Eskalation gemäß dem Reaktionsverfahren des Werks, keine Entscheidung, auf die nächste Routineinspektion zu warten.

Während eines autorisierten Stillstands: Die gesamte Baugruppe untersuchen

Praktische Arbeiten erfordern eine verifizierte Isolierung, sichere Temperaturen, Druckentlastung und geeigneten Zugang. Wenden Sie die Genehmigungs-, Energieisolierungs- und Raumabschlussverfahren des Standorts an, wo dies relevant ist. Bestätigen Sie die Kanalstützung und bewerten Sie die Kontamination vor der Demontage oder Probenahme.

Bewahren Sie den vorgefundenen Zustand vor der genehmigten Reinigung. Fotografieren Sie das Band innen und außen, identifizieren Sie stromaufwärts und stromabwärts und markieren Sie Schadensstellen auf einer Skizze. Untersuchen Sie Rahmen, Verschlüsse, Auskleidungen und Isolierungen, anstatt nur das sichtbar zerrissene Material zu entfernen.

Zeichnen Sie unzugängliche Bereiche als nicht inspiziert auf. Ein vollständig aussehender Bericht sollte keine Lücken in den Beweisen verbergen.

Erstellen Sie ein Ausfallprotokoll, das verglichen werden kann

Verwenden Sie ein Protokoll pro Kompensator-Tag. Der nützlichste Bericht verbindet physische Beweise mit Daten, Betriebsbedingungen und dem ursprünglichen Design.

Beschreiben Sie das Ereignis: Zeichnen Sie das Installationsdatum, den ersten beobachteten Schaden, die Betriebsdauer und ob das Problem nach dem Anfahren, einer Prozessabweichung oder Wartungsarbeiten auftrat, auf.

Lokalisieren Sie den Schaden: Identifizieren Sie die betroffene Seite, Ecke, Klemme oder den Verschluss. Fügen Sie Übersichtsfotos und Nahaufnahmen mit einem Maßstab bei, sofern dies sicher ist.

Halten Sie fest, was sich geändert hat: Vergleichen Sie Temperatur, Druck, Gaszusammensetzung, Staub, Bewegung und die umgebende Isolierung mit der genehmigten Spezifikation. Kennzeichnen Sie nicht verfügbare Daten als unbekannt.

Trennen Sie Beweise von Interpretationen: Schreiben Sie „Riss angrenzend an die stromaufwärtige Klemme“ als Beobachtung auf. Halten Sie „möglicher lokaler Kontakt“ als Hypothese fest, bis die Geometrie oder die Inspektionsergebnisse dies stützen.

Diese Trennung macht Diskussionen zwischen dem Anlagenpersonal, dem Installationsunternehmen und dem Hersteller nützlicher, als die Ursache anhand eines einzelnen Fotos zuzuweisen.

Reparieren, Ersetzen des Bandes oder Überprüfen der gesamten Baugruppe?

Einige Gewebekonstruktionen erlauben eine genehmigte lokale Reparatur oder Verschlussreparatur. Die Eignung hängt von den beschädigten Schichten, dem Zustand des verbleibenden Materials, der Prozessbelastung und der verfügbaren Methode ab. Der Betrieb bei hohen Temperaturen kann eine zuverlässige Reparatur erschweren.

Ein Flicken, der ein Loch abdeckt, stellt für sich genommen keine wiederhergestellte Dichtigkeit, Festigkeit oder Bewegungsfähigkeit her. Verwenden Sie kein generisches Klebeband, keinen Klebstoff, keine Nähte und keine externe Abdeckung als Ersatz für eine genehmigte Reparatur. Jede vorübergehende Maßnahme erfordert festgelegte Grenzen, Überwachung und einen Austauschplan.

Ein reiner Bandaustausch kann angemessen sein, wenn die wiederverwendeten Beschläge und der interne Schutz weiterhin geeignet sind. Wiederholte Schäden an derselben Stelle, veränderte Betriebsbedingungen oder verschlechterte Rahmen und Auskleidungen rechtfertigen eine Überprüfung der gesamten Baugruppe.

Sobald der Austausch ausgewählt ist, verwenden Sie den Leitfaden zur Messung von Ersatz-Gewebe-Kompensatoren, um die Verbindung zu dokumentieren. Übertragen Sie die verzerrten Abmessungen eines ausgefallenen Bandes nicht direkt in Fertigungsabmessungen.

Verhindern Sie, dass derselbe Fehler erneut auftritt

Vor der Beschaffung: Aktualisieren Sie die Betriebsspezifikation und identifizieren Sie den vermuteten Mechanismus, die stützenden Beweise und ungeklärte Fragen. Einigen Sie sich auf alle erforderlichen Änderungen an Materialien, Isolierung, Auskleidungsschutz oder Geometrie, anstatt nur ein schwereres Band anzufordern.

Vor der Inbetriebnahme: Überprüfen Sie die genehmigten Teile und die Einbauposition, prüfen Sie auf Transportschäden, bestätigen Sie die angegebene Befestigung und den Verschluss und überprüfen Sie die erforderlichen internen Komponenten. Halten Sie Schmutz und unbefugte Hindernisse von der Baugruppe fern. Befolgen Sie die genehmigten Anweisungen für Transportsicherungen und Außenisolierung.

Während des Betriebs: Bewahren Sie Ausgangsfotos auf und vergleichen Sie spätere Beobachtungen unter identifizierbaren Betriebsbedingungen. Untersuchen Sie unerwartete Trends und überprüfen Sie die Verbindung nach relevanten Prozess- oder Geräteänderungen.

Die Vorbeugung sollte die Untersuchung abschließen: Identifizieren Sie den Mechanismus, dokumentieren Sie die genehmigte Korrektur und prüfen Sie, ob Anzeichen für ein erneutes Auftreten vorhanden sind. Das Ersetzen eines Bandes, ohne aufzuzeichnen, was geändert wurde, erschwert die Erklärung des nächsten Ausfalls.

Wie oft sollten Gewebe-Kompensatoren inspiziert werden?

Es gibt kein einzelnes Intervall, das für jede Installation geeignet ist. Legen Sie den Inspektions- und Austauschplan unter Berücksichtigung der Anweisungen des Herstellers, der Folgen von Leckagen, der Betriebsbelastung und der Historie des Standorts fest.

Eine dokumentierte Ausgangsbasis nach der Installation hilft bei späteren Vergleichen. Bewerten Sie den Plan nach abnormalen Temperaturen oder Drücken, geänderten Betriebsbedingungen, Wartungsarbeiten in der Nähe oder Anzeichen von Verschlechterung neu. Geplante Ausfallzeiten haben keinen Vorrang vor einem unmittelbaren Sicherheitsrisiko.

Ebenso kann die Lebensdauer nicht als garantierte Anzahl von Jahren für jeden Gewebe-Kompensator angegeben werden. Thermische Belastung, Chemie, Bewegung, Installation und Zustand der Komponenten müssen zusammen betrachtet werden.

Senden Sie BSTFLEX die Beweise zusammen mit Ihrer Ersatzanfrage

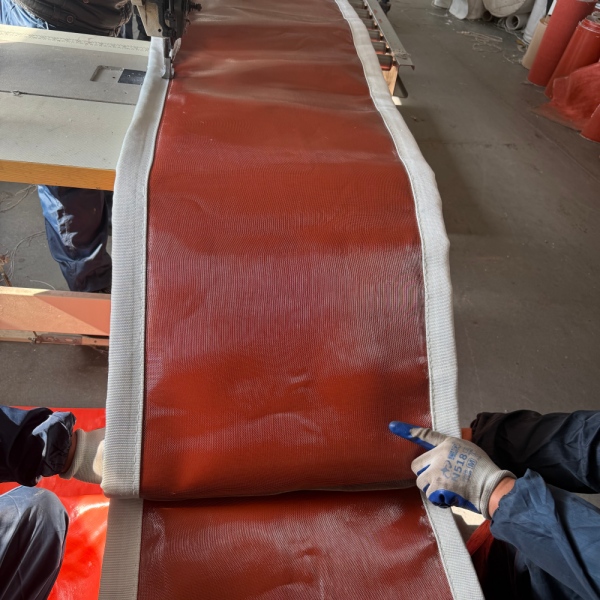

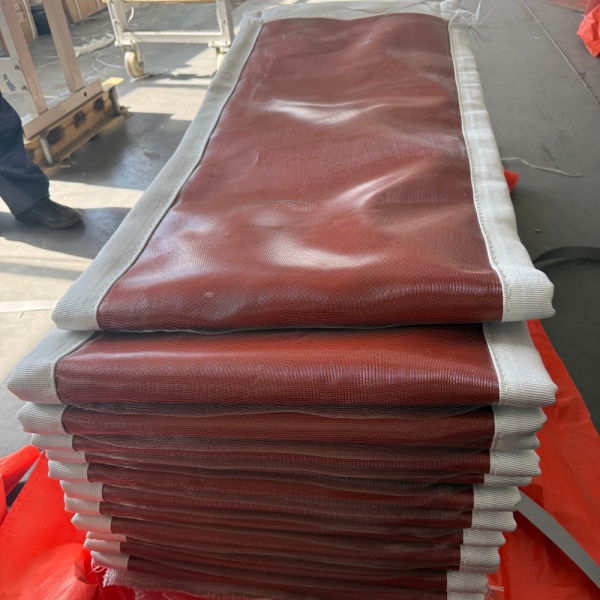

BSTFLEX unterstützt die zeichnungsbasierte Fertigung von maßgeschneiderten flexiblen Bändern und Baugruppen. Unsere Fertigungskapazitäten für Gewebe-Kompensatoren decken runde, rechteckige und projektspezifische industrielle Kanal-Konfigurationen ab.

Senden Sie für ein Ersatzangebot das Kennschild der Verbindung, die Zeichnung oder die Maßaufnahme, Fotos des Schadens, Betriebsdaten und die erforderliche Menge. Geben Sie an, ob sich der Umfang nur auf das Band, das Band mit internen Komponenten oder eine komplette Baugruppe bezieht, und nennen Sie das erforderliche Lieferdatum.

Fügen Sie die Inspektionsergebnisse der Anlage und alle ungeklärten Ursachen bei. Diese Unterlagen stützen eine Überprüfung der Austauschanforderungen; Fotos allein können den Zustand der ausgefallenen Baugruppe nicht bescheinigen oder den Weiterbetrieb genehmigen.
