Eine Hochtemperatur-Schweißschutzdecke sollte nicht allein anhand einer maximalen Temperaturangabe ausgewählt werden.
Zwei Decken können beide als für den Hochtemperatureinsatz geeignet beschrieben werden, sich jedoch unter Schweißfunken, geschmolzenen Spritzern, Strahlungswärme oder längerem Kontakt mit einem heißen Bauteil sehr unterschiedlich verhalten. Die Basisfaser, die Beschichtung, das Stoffgewicht, die Dicke, die Ausrichtung der Decke und die Dauer der Einwirkung beeinflussen die tatsächliche Leistung.
Für industrielle Einkäufer ist die nützlichere Frage nicht einfach: „Welcher Temperatur kann diese Schweißschutzdecke standhalten?“ Sie lautet:
Welche Temperaturbeständigkeit gilt für diese vollständige Deckenkonstruktion unter meinen tatsächlichen Betriebsbedingungen?
BSTFLEX stellt industrielle Schweißschutzdecken und Schweiß-Feuerschutzdecken unter Verwendung von Glasfaser, Silika, silikonbeschichteten Geweben, aluminisierten Geweben und Carbonfilz für verschiedene Schweiß-, Schneid-, Schleif- und Heißarbeitsumgebungen her.
Temperaturspezifikationen für Schweißschutzdecken können verschiedene Bedingungen beschreiben. Diese Werte sollten nicht als austauschbar betrachtet werden.
Die Dauerbetriebstemperatur bezieht sich auf den Temperaturbereich, in dem ein Material unter festgelegten Bedingungen über einen längeren Zeitraum betrieben werden soll.
Dies ist normalerweise der nützlichste Ausgangspunkt, wenn eine Decke über lange Zeiträume in der Nähe einer Wärmequelle verbleibt.
Die Kurzzeittemperatur bezieht sich auf eine vorübergehende Einwirkung einer höheren Temperatur für einen begrenzten Zeitraum.
Schweißfunken und kurzzeitiger Kontakt mit heißen Partikeln können kurze, lokalisierte thermische Spitzen erzeugen, die sich stark von einer kontinuierlichen Wärmeeinwirkung unterscheiden.
Ein Faserschmelzpunkt sollte nicht als normale Arbeitstemperatur einer fertigen Schweißschutzdecke interpretiert werden.
Ein Material kann an Festigkeit verlieren, Beschichtungen können sich zersetzen und Oberflächenbeschaffenheiten können sich verschlechtern, lange bevor die Basisfaser ihren Schmelzpunkt erreicht.
Für Einkaufs- und Konstruktionsentscheidungen ist die angegebene Betriebstemperatur der fertigen Decke relevanter als der theoretische Schmelzpunkt der Faser.
Betrachten Sie zwei Anwendungen, bei denen beide eine Wärmequelle von etwa 800°C beinhalten.
Bei der ersten Anwendung hängt eine Decke vertikal einige Fuß vom Betrieb entfernt und erhält gelegentlich Funken.
Bei der zweiten Anwendung liegt die Decke horizontal unter einem Schneidprozess und heiße Schlacke verbleibt auf der Oberfläche.
Die Spitzentemperatur mag ähnlich erscheinen, aber die thermische Belastung der Decke ist völlig unterschiedlich.
Wichtige Variablen sind unter anderem:
Deshalb sollte eine zuverlässige Spezifikation für Schweißschutzdecken die Betriebsbedingungen beschreiben, anstatt sich nur auf die höchste Temperaturzahl in einem Katalog zu verlassen.
Verschiedene Materialien für Schweißschutzdecken nehmen unterschiedliche Positionen in einem Wärmeschutzsystem ein.
| Materialtyp | Typischer Auswahlgrund | Wichtiger Temperaturhinweis |
|---|---|---|
| Glasfaser | Allgemeines Schweißen, Funkenflug und routinemäßige Heißarbeiten | Geeignet für viele Anwendungen mit moderaten Temperaturen, jedoch beeinflussen Konstruktion und Beschichtung den nutzbaren Bereich |
| Hochkieselsäure | Schweres Schweißen, Schneiden und höhere thermische Belastung | Ausgewählt, wenn eine höhere thermische Stabilität als bei Standard-Glasfaser erforderlich ist |
| Silikonbeschichtete Glasfaser | Wiederholte Handhabung, Abrieb und Werkstatteinsatz | Die Silikonoberfläche kann ein niedrigeres Einsatzlimit als das Glasfasersubstrat aufweisen |
| Silikonbeschichtete Kieselsäure | Basistextil für höhere Temperaturen kombiniert mit einer langlebigen Beschichtung | Bewerten Sie sowohl die Grenzwerte des Kieselsäuresubstrats als auch der Silikonbeschichtung |
| Aluminisierte Glasfaser | Schutz vor Strahlungswärme | Die Reflexionsleistung ist oft wichtiger als die bloße Auswahl der höchsten Kontakttemperatur |
| Carbonfilz | Wärmedämmung und Schutz um unregelmäßige Formen | Die Leistung hängt stark von der Atmosphäre, der Dicke und der Expositionsmethode ab |

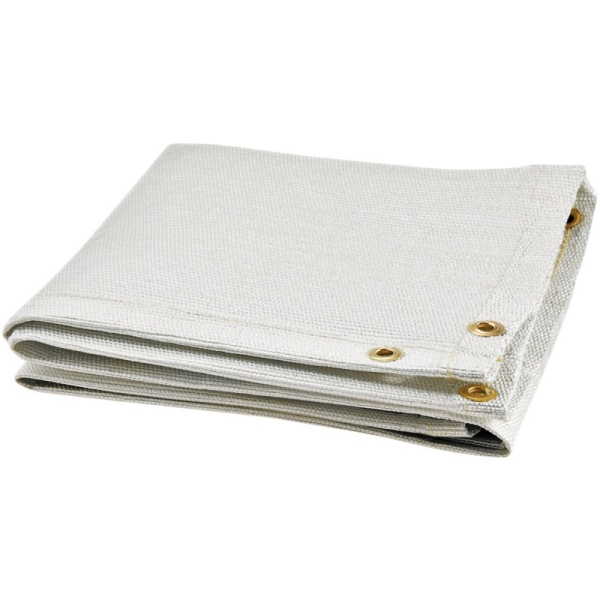

Glasfaser wird häufig für den allgemeinen Schweißschutz verwendet, da sie ein praktisches Gleichgewicht zwischen Hitzebeständigkeit, Flexibilität und Kosten bietet.
Sie wird üblicherweise ausgewählt für:
Jedoch haben nicht alle Glasfaser-Schweißdecken die gleiche Arbeitstemperatur.
Gewebegewicht, Garnkonstruktion, Oberflächenbehandlung und Beschichtung beeinflussen die Leistung.
Wenn eine Glasfaserdecke in der Nähe von schwerem Schneiden, starker geschmolzener Schlacke oder anhaltender hoher Hitze verwendet wird, sollte der Käufer prüfen, ob eine Konstruktion aus Hochkieselsäure einen angemesseneren thermischen Spielraum bieten würde.
Hochkieselsäuregewebe wird üblicherweise ausgewählt, wenn die Anwendung den praktischen Bereich von Standard-Glasfaser überschreitet oder wenn ein größerer Spielraum gegenüber starker thermischer Belastung erforderlich ist.

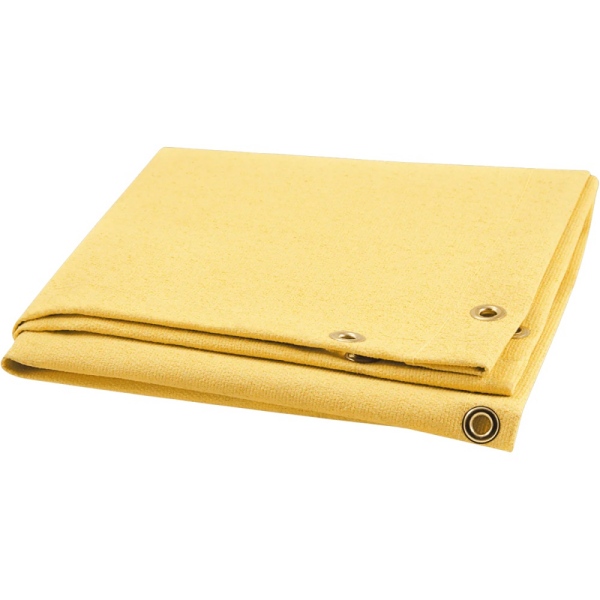

BSTFLEX Kieselsäuregewebe-Schweißdecken werden aus Kieselsäuretextilien hergestellt und sind in verschiedenen Gewebegewichten und Ausführungen erhältlich.
Typische Anwendungen umfassen:
Für diese Anwendungen wird häufig Silica gewählt, da das Gewebe nützliche textile Eigenschaften bei Temperaturen beibehalten kann, bei denen herkömmliches Glasfasergewebe weniger geeignet ist.
Einer der wichtigsten Spezifikationsfehler ist die Verwendung eines kurzzeitigen Temperaturwerts, als wäre es eine dauerhafte Arbeitstemperatur.
Eine Schweißdecke kann eine kurze Einwirkung eines Hochtemperaturfunkens oder -partikels überstehen, ohne für den dauerhaften direkten Kontakt bei derselben Temperatur geeignet zu sein.
Zum Beispiel unterscheidet sich eine wenige Sekunden dauernde punktuelle Einwirkung während des Schneidens davon, eine Decke direkt um ein Bauteil zu wickeln, das mehrere Stunden lang heiß bleibt.
Bei der Anfrage eines Angebots sollten Käufer unterscheiden zwischen:
Dieses Problem ist besonders wichtig bei beschichteten Schweißdecken.
Eine silikonbeschichtete Glasfaserdecke enthält zwei verschiedene Materialsysteme:
Das Glasfasersubstrat kann die thermische Stabilität bei Temperaturen oberhalb des normalen Einsatzbereichs der Silikonbeschichtung beibehalten.

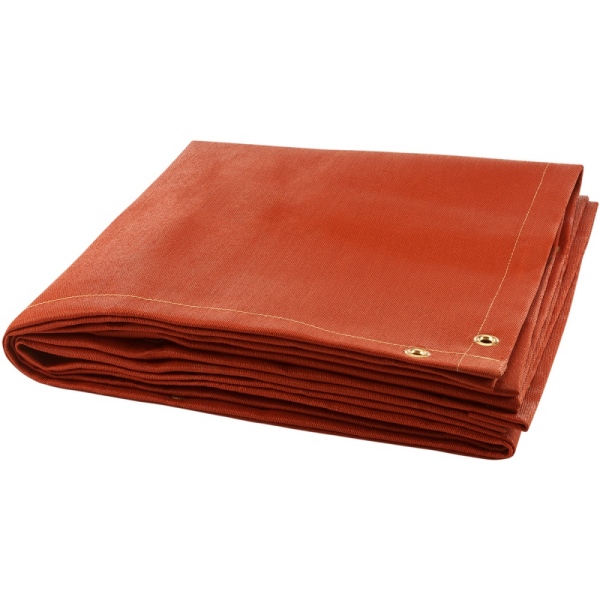

BSTFLEXs Silikonbeschichtete Glasfaser-Schweißdecke, zum Beispiel, verwendet eine Glasfaserbasis mit einer Silikonoberfläche. Die Beschichtung soll die Flexibilität, Abriebfestigkeit, Durchstichfestigkeit und Handhabungsbeständigkeit verbessern.
Dies bedeutet, dass der Käufer niemals davon ausgehen sollte, dass die Temperaturbeständigkeit der Glasfaserbasis automatisch für die beschichtete Oberfläche gilt.
Für Hochtemperaturanwendungen, die ein beschichtetes Gewebe erfordern, Silikonbeschichtete Silica-Schweißdecken können ebenfalls in Betracht gezogen werden, aber die Begrenzung durch die Beschichtung muss dennoch unabhängig vom Silica-Substrat bewertet werden.
Zwei Schweißdecken aus derselben Faser können unterschiedlich funktionieren, da ihre Masse und Konstruktion unterschiedlich sind.
Ein schwereres Gewebe bietet im Allgemeinen mehr Material zwischen der Wärmequelle und der zu schützenden Oberfläche. Eine dickere Struktur kann zudem die Wärmeübertragung verlangsamen.
Schwerer ist jedoch nicht automatisch besser.
Ein höheres Gewebegewicht kann auch Folgendes erhöhen:
Daher sollte das Stoffgewicht in Verbindung mit Temperatur, Expositionsdauer und Installationsanforderungen ausgewählt werden.
Die Ausrichtung der Decke kann die Einsatzbedingungen drastisch verändern.
Eine vertikal aufgehängte Schweißdecke fängt normalerweise Funken und Spritzer ab, die den Stoff kurzzeitig berühren, bevor sie abfallen.
Dies kann die Dauer der konzentrierten Wärmeeinwirkung verringern.
Eine Decke, die unter Schweiß- oder Schneidarbeiten positioniert ist, kann einer schwereren Belastung ausgesetzt sein, da heiße Partikel, Schlacke oder geschmolzenes Metall auf der Oberfläche landen und dort verbleiben können.
Die Hitze konzentriert sich für einen längeren Zeitraum an einer Stelle.
Aus diesem Grund sollte ein Material, das als vertikaler Schweißvorhang zufriedenstellend funktioniert, nicht automatisch als geeignet für den horizontalen Einsatz bei starkem Spritzeraufkommen angesehen werden.
Nicht jede Hochtemperatur-Schweißanwendung beinhaltet direkten Kontakt.
In Gießereien, Ofenbereichen und metallverarbeitenden Betrieben kann Strahlungswärme die dominierende thermische Gefahr darstellen.
In dieser Situation kann eine aluminisierte Oberfläche nützlich sein, da sie einen Teil der einfallenden Strahlungsenergie reflektiert, anstatt sich nur auf die Stoffmasse zur Wärmeabsorption zu verlassen.

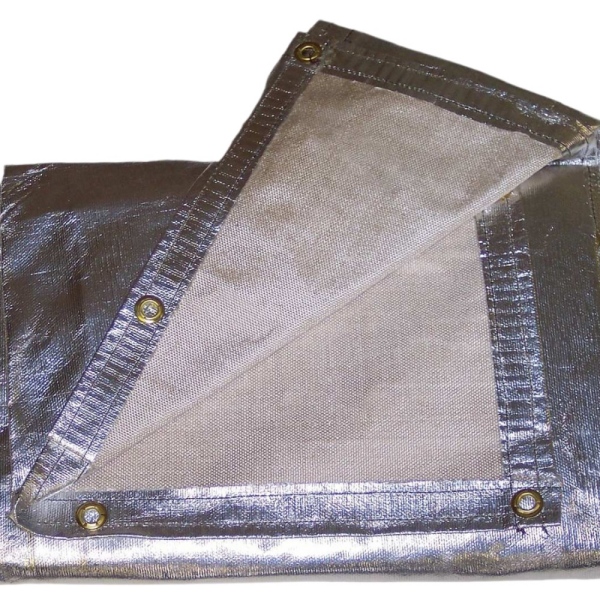

BSTFLEX Aluminiumfolienbeschichtete Glasfaser-Schweißdecke ist für Anwendungen konzipiert, bei denen die Reflexion von Strahlungswärme wichtig ist.
Die reflektierende Seite sollte normalerweise zur Strahlungswärmequelle zeigen.
Eine aluminisierte Oberfläche sollte jedoch nicht automatisch für starke direkte Belastungen durch geschmolzene Spritzer gewählt werden. Schutz vor Strahlungswärme und Schutz bei direktem Kontakt sind unterschiedliche technische Anforderungen.
Kohlenstofffilz nimmt eine andere Position ein als gewebtes Glasfaser- oder Silikagewebe.
Seine weiche, poröse Struktur kann eine effektive Wärmeisolierung bieten und sich gleichzeitig an Maschinen, Rohre und unregelmäßige Bauteile anpassen.
Die Kohlenstofffilz-Schweißdecke von BSTFLEX ist für Temperaturen bis zu 1800°F (980°C) spezifiziert, aber dieser Wert sollte dennoch im Hinblick auf die fertige Deckenkonstruktion und die tatsächliche Arbeitsatmosphäre interpretiert werden.
Kohlenstoffmaterialien verhalten sich an der Luft anders als im Vakuum oder unter inerten Ofenbedingungen. Daher sollten Temperaturangaben für Kohlenstofffilz in Ofenqualität nicht automatisch auf Schweißdecken übertragen werden, die an der offenen Luft verwendet werden.
Für eine detaillierte Erklärung siehe Welcher Temperatur kann Kohlenstofffaserfilz standhalten?
„Hohe Temperatur“ und „Hochleistungsschweißen“ sind verwandte, aber nicht identische Begriffe.
Eine Decke kann starker Strahlungswärme ausgesetzt sein, ohne geschmolzenes Metall abzubekommen. Eine andere Decke kann bei einer niedrigeren Durchschnittstemperatur betrieben werden und dabei wiederholt schwerer Schlacke und scharfen Schleifabfällen ausgesetzt sein.
Eine vollständige Auswahl sollte daher sowohl thermische als auch mechanische Gefahren bewerten.
| Gefahr | Auswahlüberlegung |
|---|---|
| Dauerhitze | Verwenden Sie die angegebene Dauergebrauchstemperatur |
| Kurze Temperaturspitzen | Bewerten Sie die Kurzzeitbelastbarkeit |
| Starke Schweißspritzer | Berücksichtigen Sie Stoffmasse, Oberflächenverhalten und Deckenausrichtung |
| Geschmolzene Schlacke | Bewerten Sie die Verweilzeit und das horizontale Expositionsrisiko |
| Strahlungswärme | Reflektierende aluminisierte Konstruktionen in Betracht ziehen |
| Abrieb | Beschichtete Gewebe und schwerere Konstruktionen in Betracht ziehen |
| Unregelmäßige Komponenten | Flexibles Silika oder anpassungsfähiges Carbonfilz in Betracht ziehen |
Für routinemäßige Schweiß-, Fertigungs- und Funken-Schutzarbeiten werden Glasfaserkonstruktionen oft als erstes Material bewertet, da sie wirtschaftlichen Schutz und einfache Handhabung bieten.
Hochsilika-Gewebe kann geeigneter sein, wenn stärkere thermische Belastungen, schweres Schneiden und wiederholte Exposition zu erwarten sind.
Silikonbeschichtetes Glasfaser kann nützlich sein, wenn die Decke wiederholt installiert, entfernt, gezogen oder gefaltet wird und Oberflächenbeständigkeit wichtig ist.
Aluminisiertes Glasfaser sollte in Betracht gezogen werden, wenn die Reflexion von Strahlungsenergie eine primäre Anforderung ist.
Carbonfilz kann in Betracht gezogen werden, wenn eine leichte, anpassungsfähige Isolierschicht um unregelmäßige Komponenten herum erforderlich ist.
Begriffe wie MIG, TIG, Lichtbogenschweißen und Plasmaschneiden helfen bei der Beschreibung einer Anwendung, liefern aber nicht genügend Informationen zur Auswahl einer Decke.
Zwei MIG-Schweißstationen können je nach folgenden Faktoren sehr unterschiedliche thermische Umgebungen schaffen:
Die thermische Gefährdung sollte daher unabhängig vom Prozessnamen bewertet werden.
Um die richtige Konstruktion auszuwählen, stellen Sie so viele der folgenden Informationen wie möglich bereit:
Diese Informationen ermöglichen es dem Lieferanten, die thermischen Gesamtbedingungen zu bewerten, anstatt ein Material allein aufgrund der Temperatur auszuwählen.
Wenn die Hauptfrage lautet, welche Faserstruktur zu wählen ist, lesen Sie unseren ausführlichen Leitfaden:
Schweißschutzdeckenmaterialien: Glasfaser, Silika, Silikon, aluminisiert und Carbonfilz.
Dieser Artikel vergleicht die Materialfamilien, während sich dieser Leitfaden speziell darauf konzentriert, wie Temperaturbewertungen und Betriebsbedingungen zu interpretieren sind.
Es gibt keine einheitliche Temperaturbewertung für alle Schweißschutzdecken. Die nutzbare Temperatur hängt von der Basisfaser, der Beschichtung, der Dicke, der Konstruktion, der Expositionsdauer und der Arbeitsumgebung ab. Produktspezifische Dauer- und Kurzzeitwerte sollten anstelle einer allgemeinen Schweißschutzdecken-Temperatur verwendet werden.
Das richtige Material hängt davon ab, wie die Hitze die Decke erreicht. Hoch-Silika-Gewebe wird üblicherweise für starke thermische Belastung in Betracht gezogen, aluminisierte Gewebe für Strahlungshitze und Carbonfilz für anpassungsfähige Wärmedämmung. Mechanische Belastung und die Position der Decke müssen ebenfalls berücksichtigt werden.
Hoch-Silika-Textilien werden im Allgemeinen für Anwendungen mit höheren Temperaturen ausgewählt als herkömmliche Glasfasern. Die endgültig nutzbare Temperatur hängt jedoch von der tatsächlichen Gewebequalität, dem Gewicht, der Beschichtung und der fertigen Deckenkonstruktion ab.
Nicht unbedingt. Die Silikonbeschichtung kann eine niedrigere Arbeitstemperatur aufweisen als das Glasfasersubstrat. Die Beschichtung und das Grundgewebe sollten daher bei der Spezifikation einer silikonbeschichteten Schweißschutzdecke separat bewertet werden.
Nicht automatisch. Zusätzliche Dicke kann die thermische Trennung und den Wärmedurchgangswiderstand verbessern, aber die Faserchemie und die Beschichtung bestimmen weiterhin die grundlegenden thermischen Grenzen des Materials.
Das kann sein. Heiße Partikel und geschmolzene Spritzer können auf einer horizontalen Oberfläche verbleiben, anstatt abzufallen, was zu einer längeren lokalen Exposition führt. Deshalb sollte die Ausrichtung der Decke in den Materialauswahlprozess einbezogen werden.
Eine Dauerbewertung bezieht sich auf den längeren Betrieb innerhalb eines spezifizierten Temperaturbereichs. Eine intermittierende oder Kurzzeitbewertung gilt für eine vorübergehende Exposition bei höheren Temperaturen. Ein Kurzzeitwert sollte nicht als Dauerbetriebsbewertung behandelt werden.
BSTFLEX fertigt Hochtemperatur-Schweißschutzdecken für industrielles Schweißen, Schneiden, Schleifen, Wartung und Heißarbeiten.
Zu den verfügbaren Konstruktionen gehören Glasfaser, Silika, silikonbeschichtete Glasfaser, silikonbeschichtetes Silika, aluminisierte Glasfaser und Carbonfilz, wobei kundenspezifische Größen, Stoffgewichte, verstärkte Kanten, Hochtemperaturnähte und Ösenkonfigurationen für OEM- und Industrieprojekte erhältlich sind.
Senden Sie uns Ihre Betriebstemperatur, Maximaltemperatur, Art der Hitzeeinwirkung, Deckenposition, erforderliche Abmessungen und Menge. BSTFLEX kann die Anwendung bewerten und eine geeignete Schweißschutzdeckenkonstruktion empfehlen.
Sehen Sie sich das komplette BSTFLEX Schweißschutzdecken- und Schweiß-Feuerschutzdecken-Sortiment an oder kontaktieren Sie uns für ein individuelles Angebot.
