Gewebekompensatoren für Zementwerke und Ofenkanäle

Gewebe-Dehnungsfugen für ZementwerkeFlexible Verbindungen werden in industriellen Gasleitungen eingesetzt, um bestimmte thermische Bewegungen und Geräteverschiebungen auszugleichen. In Ofenleitungen, Vorwärmerabluft- und Klinkerkühlerkreisläufen muss ihre Konstruktion den Bedingungen an der jeweiligen Verbindung gerecht werden – und nicht nur der höchsten Temperatur der Produktionslinie.

Ein hitzebeständiges Förderband kann durch abrasiven Materialfluss, eingeschlossenen Staub oder Kontakt mit einer Auskleidung beschädigt werden. Auch ein Ersatzband, das an die vorhandenen Flansche passt, kann ungeeignet sein, wenn seine Bewegungsspielräume oder die Betriebsspezifikationen unvollständig sind.

BSTFLEX stellt herkundenspezifische, nichtmetallische Gewebe-DehnungsfugenFür industrielle Heißluft-, Abluft- und Rauchgasleitungen. Bei Zementprojekten bilden der Standort der Anlagen, die Prozessbedingungen und die erforderlichen Bewegungen an jedem Verbindungspunkt den Ausgangspunkt.

Umfang:Dieser Artikel befasst sich mit flexiblen Verbindungen zwischen stationären Kanalabschnitten und Anlagenteilen. Er behandelt weder die rotierenden Ein- und Auslassdichtungen eines Drehrohrofens noch Dehnungsspalten in feuerfesten Auskleidungen.

Ein Zementwerk, mehrere verschiedene Lüftungskanalaufgaben

Die Bezeichnung „Zementofen-Dehnfuge“ ist nicht vollständig. Kennzeichnen Sie den Kanalanschluss in der Anlagenzeichnung und geben Sie an, welches Medium hindurchführt. Ein Vorwärmer-Abgasanschluss und ein Kühler-Wärmerückgewinnungsanschluss sollten separat spezifiziert werden, selbst wenn ihre Abmessungen ähnlich sind.

Staubabrieb und Staubansammlung sind unterschiedliche Probleme.

Bei partikelbelasteten Gasen schützt eine interne Strömungsdichtung das flexible Förderband vor direktem Gas- und Partikelkontakt. Eine Ablagerungsbarriere dient einem anderen Zweck: Sie begrenzt die Partikelansammlung im Verbindungsspalt. Die Barriere ersetzt nicht die Strömungsdichtung, und keine der beiden Komponenten ersetzt das Gasdichtungselement.

Diese Unterscheidung ist bei der Untersuchung einer defekten Verbindung wichtig. Oberflächenverschleiß erfordert eine andere Untersuchung als ein mit Material gefüllter Hohlraum. Die bloße Verwendung eines dickeren Gewebes kann den ursprünglichen Expositionsweg unverändert lassen.

Bei einer staubigen Verbindung bitten Sie den Konstrukteur, zu erläutern, wie die Konstruktion mit direktem Durchfluss, dem Eindringen von Feststoffen in den Hohlraum und dem benötigten Bewegungsspielraum umgeht. Ermitteln Sie die Einbaulage und die Durchflussrichtung. Fügen Sie ohne Genehmigung kein loses Dichtungsmaterial hinzu und dichten Sie keine sichtbaren Spalten ab; eine improvisierte Änderung könnte die beabsichtigte Bewegung beeinträchtigen.

Unterdruckänderungen – So sieht ein Leck aus

Der Druck wirkt auf das flexible Element. Wenn der Kanal unterhalb des Umgebungsdrucks betrieben wird, kann Außenluft durch ein Leck eindringen, anstatt dass Prozessgas nach außen entweicht. Daher beweist das Fehlen einer sichtbaren Staubwolke nicht, dass die Verbindung dicht ist.

Unterdruck kann das Förderband auch nach innen ziehen. Bei der Konstruktionsprüfung sollte dessen Position relativ zu Auskleidungen und anderen internen Bauteilen berücksichtigt werden, einschließlich der Auswirkungen gleichzeitiger Kanalbewegungen. Eine Verbindung, die im Stillstand frei erscheint, kann im Betrieb möglicherweise nicht denselben Spielraum aufweisen.

Geben Sie Vorzeichen, Einheit, Normalwert und Auslegungsgrenzen des Drucks an. Berücksichtigen Sie bekannte Druckschwankungen in der Nähe von Ventilatoren oder Dämpfern. Beschreiben Sie beobachtetes Flattern, anstatt anzunehmen, dass sich alle Förderbänder normal verhalten.

Die Reduzierung des Lufteintritts kann ein Instandhaltungsziel sein, doch jede behauptete Verbesserung der Lüfterenergie oder der Prozesseffizienz sollte auf Anlagenmessungen basieren. Ein alleiniger Austausch des Gewebes garantiert keine Einsparungen.

Trennen Sie die Prozesstemperatur von der Materialtemperatur.

Der Gasstrom, die Isolierung und die äußere Dichtungsmembran arbeiten nicht notwendigerweise bei der gleichen Temperatur.Hochtemperatur-Gewebedehnungsfugekann eine Wärmedämmung zum Schutz von Materialien verwenden, die Flexibilität und Gasdichtigkeit gewährleisten.

Bei der Materialauswahl sollte jedem Bauteil eine Funktion zugewiesen werden. Glasfaser kann zur Verstärkung dienen; silikonbeschichtete Gewebe oder Konstruktionen auf PTFE-Basis eignen sich als flexible Abdeckungen oder Dichtungsschichten; Siliziumdioxid-Textilien und geeignete Isolierungen bieten bei Bedarf zusätzlichen Wärmeschutz. Ihre Eignung hängt von der tatsächlichen Belastung und der gesamten Konstruktion ab.

Es gibt keine universelle „Zementwerkstoffbeschichtung“, die Temperatur, chemische Zusammensetzung, Abrieb und Bewegung gleichzeitig berücksichtigt. Bei der Auswahl der Beschichtung müssen das Prozessmedium sowie jegliche Feuchtigkeit oder Kondensat berücksichtigt werden, nicht nur ein veröffentlichter Hitzebeständigkeitswert.

Für die thermische Überprüfung reichen Sie bitte die Normaltemperatur, die maximale Auslenkungstemperatur und -dauer, die An- und Abschaltbedingungen sowie die bestehende Kanalisolierung ein. Die Dehnungsfuge darf nur dann mit zusätzlicher Außenisolierung abgedeckt werden, wenn dies im genehmigten Entwurf vorgesehen ist. Eine Änderung der Wärmeabfuhr kann die Temperatur des flexiblen Elements beeinflussen.

Prüfen Sie das Gelenk in seinen beweglichen Positionen.

Gewebedehnungsfugen können Bewegungen in mehrere Richtungen aufnehmen, wenn sie für die vorgegebene Kombination ausgelegt sind. Die Auslegung sollte axiale Kompression, axiale Dehnung, seitliche Bewegungen in beiden Querrichtungen und Winkelverschiebungen berücksichtigen. Geben Sie an, welche Bewegungen gleichzeitig auftreten.

Die Kaltinstallationsposition ist von der Betriebsverschiebung zu trennen. Permanenter Versatz, voreingestellte Position und zyklische Bewegung sind in einer Zeichnung nicht austauschbare Einträge.

Bei rechteckigen Lüftungskanälen sollten Sie die Eckdetails und den gesamten Umfang überprüfen lassen. Die Öffnungsmaße allein definieren weder den Gurt noch die Klemmgeometrie oder den verfügbaren Platz für die Auskleidung. Unser Leitfaden dazurechteckige Gewebe-Dehnungsfugen für industrielle LüftungskanäleDiese dimensionalen Überlegungen werden berücksichtigt.

Der Anlageningenieur sollte zudem prüfen, ob die Anschlusskonstruktion und die umgebenden Stützen geeignet sind. Die Spezifikation der Dehnungsfugen darf nicht auf der Flexibilität des Gewebes beruhen, um nicht erkannte strukturelle Bewegungen auszugleichen.

Lesen Sie das Schadensmuster, bevor Sie die Spezifikation ändern.

Die Ergebnisse der Inspektion dienen dazu, Fragen zu entwickeln, nicht zu einer sofortigen Diagnose. Die folgenden Beispiele sind Anregungen für weitere Untersuchungen und kein Beweis für einen bestimmten Fehlermechanismus.

Dokumentieren Sie, wann der Schaden erstmals auftrat und welche Änderungen sich zuvor vorgenommen hatten. Ein geänderter Betriebszustand sollte explizit aufgeführt und nicht in einer Nachbestellung für die vorherige Teilenummer versteckt werden.

Behandeln Sie die Stillstandsersatzmaßnahmen als ein definiertes Arbeitspaket

Vor einer geplanten Stilllegung ist der Lieferumfang in flexibles Element, Innenschutz und Metallkomponenten zu unterteilen. Es ist anzugeben, ob die Bestellung nur einen Ersatzriemen, einen Riemen mit Isolierung oder Stauverhinderungskomponenten oder eine komplette Baugruppe umfasst.

Prüfen Sie die Zugänglichkeit, bevor Sie die Lieferart wählen. Geschlossene Förderbänder, offene Förderbänder mit genehmigtem Baustellenverschluss und Segmentförderbänder haben unterschiedliche Montageanforderungen. Klären Sie vor der Lieferung die Montageanleitung, das Zubehör, die Bohrlochvorbereitung und die Verantwortlichkeiten für die Baustellenarbeiten.

Bei bestehenden Verbindungen sind die gemessenen Einbauabstände von den endgültigen Abmessungen des Ersatzriemens zu unterscheiden. Verwenden Sie die genehmigte Zeichnung und das Vermessungsprotokoll – nicht nur die Abmessungen eines verschlissenen Bauteils. Siehewie man eine Ersatz-Gewebedehnungsfuge misst und spezifiziertfür das detaillierte Untersuchungsverfahren.

Inspektionssicherheit:Für die Inspektion oder Demontage sind eine genehmigte Abschaltung, Isolierung, sichere Temperaturen, Druckentlastung und ein geeigneter Zugang erforderlich. Beachten Sie gegebenenfalls die Genehmigungs- und Arbeitsvorschriften für Arbeiten in beengten Räumen. Lösen Sie keine Verbindungen unter Spannung stehenden Rohrleitungen und entfernen Sie keine Ablagerungen ohne genehmigten Arbeitsplan.

Prüfen Sie nach Erhalt die gelieferten Komponenten und die Kennzeichnung anhand der genehmigten Dokumente. Klären Sie fehlende Teile oder unklare Installationsanweisungen, bevor die Abschaltung beginnt.

Was ist einer Angebotsanfrage für Dehnungsfugen in einem Zementwerk beizufügen?

Eine sinnvolle Abfrage verknüpft das Typenschild des Geräts mit seinen Betriebsbedingungen und der zugehörigen Zeichnung. Erstellen Sie für jede Verbindung einen separaten Datensatz, anstatt unterschiedliche Aufgaben unter einer allgemeinen Spezifikation zusammenzufassen.

Ort und Medium.Identifizieren Sie die zum Ofen gehörenden Kanäle, Vorwärmer, Kühler, Wärmerückgewinnungsanschlüsse, Staubabscheider oder Ventilatoren. Geben Sie die Gaszusammensetzung, den Feuchtigkeitsgehalt, die Partikelgröße, die Strömungsrichtung und die verfügbaren Geschwindigkeitsdaten an.

Betriebsbereich.Geben Sie normale und Auslegungstemperaturen, Abweichungen mit Dauer, positive oder negative Drücke, bekannte Schwankungen und Betriebsarten an, die für die Verbindung relevant sind.

Geometrie und Bewegung.Fügen Sie die Anschlusszeichnung, die Montageanleitung, die Flanschdetails, die Auskleidungsanordnung, gegebenenfalls die Kaltvoreinstellung und separat aufgeführte Bewegungsanforderungen bei. Kennzeichnen Sie nicht aufgelöste Maße und unbekannte Werte deutlich.

Versorgungs- und Ausfallumfang.Geben Sie die Menge, die zur Wiederverwendung vorgesehenen Komponenten, die gewünschte Lieferform, Zugangsbeschränkungen, den erforderlichen Liefertermin und das geplante Stillstandszeitraum an. Fügen Sie Fotos und die Servicehistorie für Ersatzteile bei.

Fordern Sie ein Angebot an, das die geplante Baumaßnahme, die enthaltenen Komponenten, Annahmen und alle noch für die Genehmigung benötigten Informationen detailliert auflistet. Ein niedrigerer Preis ist kein direkter Vergleich, wenn sich die Anforderungen an Auskleidung, Isolierung oder Baustellenabschluss unterscheiden.

Maßgefertigte Gewebe-Dehnungsfugen für Zementkanäle

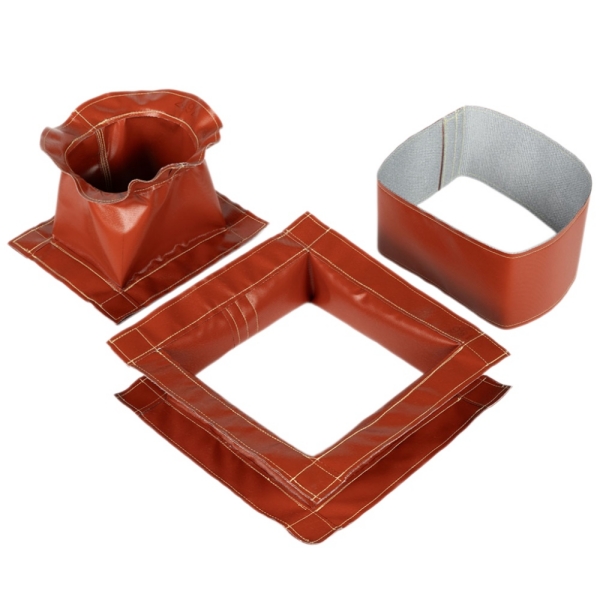

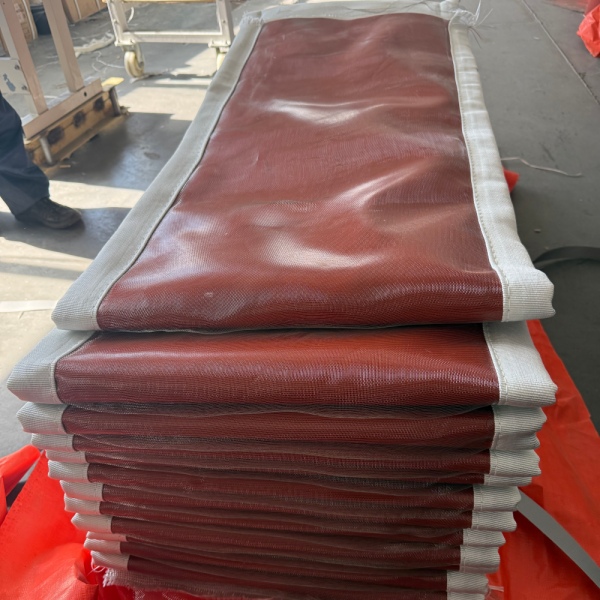

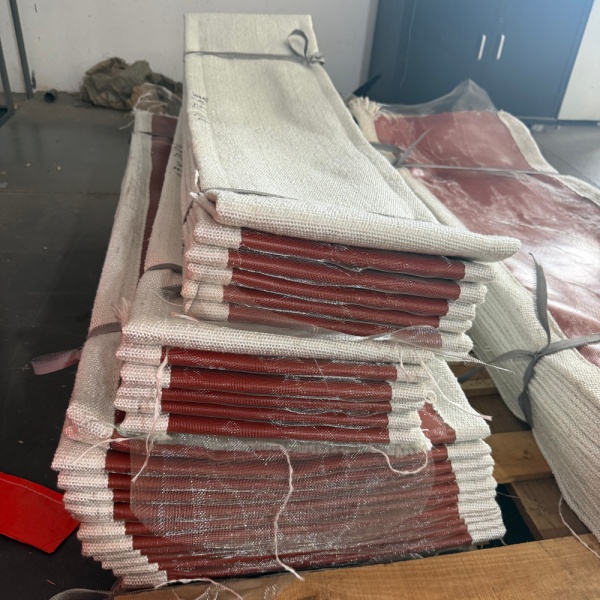

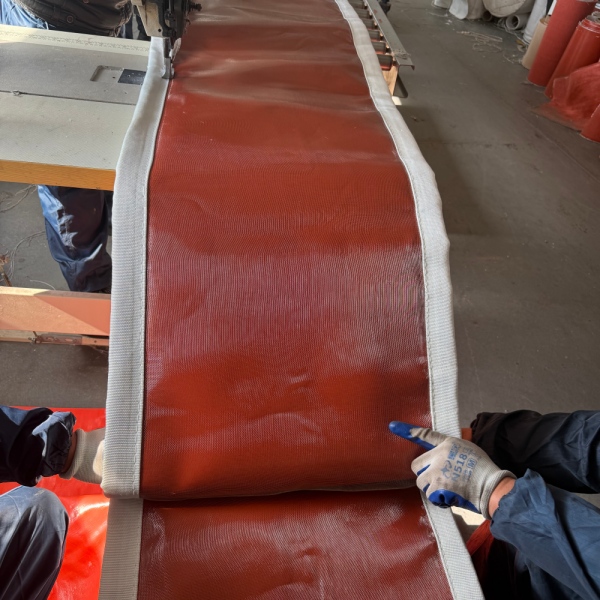

BSTFLEX bietet runde, rechteckige und kundenspezifische Formen an.nichtmetallische Gewebe-Dehnungsfugenfür industrielle Kanalsysteme. Flexible Riemen und anwendungsspezifische Baugruppen können anhand von Kundenzeichnungen, Abmessungen und Betriebsbedingungen bewertet werden.

Bei einem Zementwerkprojekt senden Sie bitte die Anschlussdaten und die Prozessdaten zusammen. Die Abgasführung eines Vorwärmers, der Anschluss eines Klinkerkühlers und der Lufteinlass eines Ventilators dürfen nicht als austauschbar betrachtet werden, nur weil alle drei zur selben Produktionslinie gehören.

Ziel der Anschaffung ist ein Gelenk, das zur zugelassenen Verbindung passt, deren Bewegung ermöglicht und vor der tatsächlichen Prozessbelastung geschützt ist – nicht einfach nur ein Riemen mit einer höheren Temperaturangabe.

Fordern Sie ein Angebot für Dehnungsfugen aus Gewebe für Ihr Zementwerk an.
