Brandschutzschlauch für das Induktionsschmelzen: Wassergekühlte Stromleitungen und Schlauchschutz

Die flexiblen Anschlüsse rund um einen Induktionsofen benötigen einen eigenen Schutzplan. Eine wassergekühlte Stromleitung, ein separater Kühlwasserschlauch und eine Hydraulikleitung können durch denselben Bereich verlaufen und dabei sehr unterschiedliche Aufgaben erfüllen. Ihre Außendurchmesser mögen ähnlich wirken, aber ihre elektrischen, Kühl- und mechanischen Anforderungen sind nicht austauschbar.

Hitzeschutzschlauch für das Induktionsschmelzen bietet eine äußere Schutzschicht, wenn geeignete Schläuche und Leitungen Strahlungswärme oder Spritzern von geschmolzenem Metall ausgesetzt sind. Die Auswahl sollte die Beanspruchung bei der tatsächlichen Installation, die Ofenbewegung und den Zugang zur Inspektion berücksichtigen. Der Schlauch ergänzt die zugelassene Baugruppe; er ersetzt weder die Isolierung der Stromleitung noch den Kühlkreislauf oder den druckführenden Schlauch.

Das BSTFLEX fire sleeve range umfasst silikonbeschichtete Glasfaserkonstruktionen zur Bewertung dieser externen Schutzanforderungen an Gießereianlagen.

Identifizieren Sie die Leitung vor der Spezifizierung ihrer Ummantelung

Verwenden Sie die Anlagenzeichnung, um zu ermitteln, was sich in jedem geschützten Bereich befindet. Beschreiben Sie insbesondere eine wassergekühlte Stromleitung in der Anfrage nicht einfach als Wasserschlauch.

Identifizieren Sie jeden Kreislauf separat, selbst wenn sich mehrere Leitungen eine Halterung teilen. Kombinieren Sie sie nicht in einer einzigen überdimensionierten Ummantelung, ohne dass der Anlagenplaner Bewegung, Kühlung, elektrische Trennung und Inspektionszugang überprüft hat.

Geben Sie die Beanspruchung an der Leitung an, nicht die Temperatur der Schmelze

Die Metallbadestemperatur ist nicht die kontinuierliche Betriebstemperatur des Schlauchs. Beschreiben Sie, wo die geschützte Leitung relativ zur Ofenöffnung, zum Gießbereich, zu heißen Oberflächen und zu vorhandenen Barrieren sitzt.

Dokumentieren Sie, ob es sich um anhaltende Strahlungswärme, gelegentliche Tropfen, wiederholte Spritzer oder einen möglichen Kontakt mit einer heißen Oberfläche handelt. Berücksichtigen Sie das Metall oder die Legierung sowie eine eventuelle Schlackenbelastung. Eine allgemeine Beschreibung von Metallspritzern reicht nicht aus, um jedes Material für jeden Gießereiprozess freizugeben.

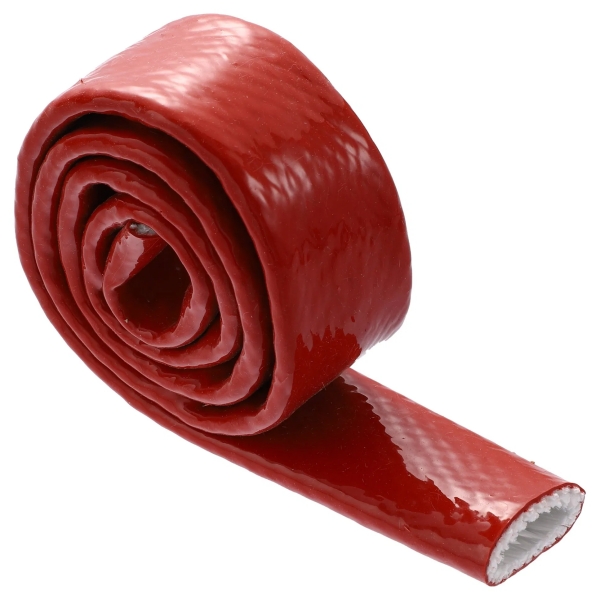

Der BSTFLEX EFRS silicone-coated fiberglass fire sleeve verwendet einen geflochtenen Glasfaserkörper unter Silikonkautschuk und wird zum Schutz von Schläuchen und Kabeln in Hochtemperatur-Industrieumgebungen angeboten. Er ist ein Produkt, das anhand der angegebenen Beanspruchung bewertet werden muss, und keine automatische Qualifizierung für den gesamten Ofenkreislauf.

Fordern Sie anwendbare Produktdaten und Prüfnachweise zusammen mit der Dauer der Beanspruchung und den Annahmekriterien an. Wenn die Gefahr einen anhaltenden Strahl, angesammeltes Metall oder einen Ofendurchbruch umfasst, fordern Sie eine separate, technischer Planung entsprechende Schutzbewertung an. Betrachten Sie einen Schlauchschutz nicht als Ersatz für die Schutzbarrieren der Anlage.

Der Schutz wassergekühlter Stromleitungen beginnt mit einer intakten Leitung

Eine wassergekühlte Stromleitung enthält mehr als nur einen äußeren Gummischlauch. Ihre Anordnung der Leiter, Anschlüsse und der Wasserdurchlass wirken zusammen. Innere Abnutzung kann den Kühlfluss einschränken, selbst wenn die Außenseite noch gebrauchsfähig aussieht.

Bevor Sie eine Ersatzummantelung spezifizieren, ermitteln Sie, warum der bestehende Schutz beschädigt wurde. Örtliche äußere Spritzer und Überhitzung durch eingeschränkten Wasserdurchfluss erfordern unterschiedliche Korrekturmaßnahmen. Das Hinzufügen eines dickeren Schlauchs repariert weder einen abgenutzten Leiter, eine schlechte elektrische Verbindung noch eine Kühlungseinschränkung.

Kühlanforderungen einhalten

Lassen Sie den Ofen- oder Leitungshersteller die vorgeschlagene äußere Ummantelung im Hinblick auf den Betriebsbetrieb überprüfen. Behalten Sie den erforderlichen Wasserdurchfluss, die Temperaturgrenzen und die Überwachungsvorrichtungen bei. Drücken Sie den darunter liegenden Schlauch nicht mit einer zu kleinen Ummantelung zusammen und verlegen Sie seine Halterungen nicht einfach, um den Schlauch passend zu machen.

Eine äußere Isolierung verändert die Wärmeübertragung um die Baugruppe herum. Ihre Eignung muss daher überprüft werden, während die Leitung unter ihren zugelassenen elektrischen und Kühlungsbedingungen betrieben wird, anstatt sie nur anhand des auf dem Schlauchdatenblatt aufgedruckten Temperaturwerts zu beurteilen.

Elektrischen Schutz separat halten

Verwenden Sie die Materialbeschreibung eines Hitzeschutzschlauchs nicht als Spannungswert für die fertige Stromleitung. Behalten Sie die angegebene Schlauchisolierung, den Anschlussabstand und die elektrischen Abstände bei. Eine thermische Abdeckung berechtigt nicht zum Berühren einer unter Spannung stehenden Leitung.

Lassen Sie den Anlagenhersteller Verschlüsse und Halteteile in der Nähe von Stromanschlüssen und Induktionskomponenten genehmigen. Metallklammern, Bänder oder andere Befestigungen dürfen vorgeschriebene Abstände nicht überbrücken oder eine unbeabsichtigte Kontaktstelle schaffen.

Abdeckung über den gesamten Ofenneigungsverlauf überprüfen

Erstellen Sie für einen kippbaren Ofen eine Verlegungszeichnung, die die Positionen von Leitung und Schlauch während der zulässigen Bewegung zeigt. Ein im aufrechten Zustand des Ofens aufgenommenes Foto ist nützlich, beschreibt jedoch nicht die vollständige Installation.

Überprüfen Sie, wo sich der mit einem Schutzschlauch versehene Abschnitt biegt, sich einer Halterung nähert, die Richtung wechselt oder eine benachbarte Leitung kreuzt. Stellen Sie fest, ob der Schlauch von einem erforderlichen Schutzbereich zurückrutschen oder sich in Falten legen kann, die die Bewegung behindern.

Berücksichtigen Sie die größeren Außenabmessungen der fertigen Abdeckung an Halterungen und Führungen. Überprüfen Sie bei einer abnehmbaren Konstruktion, ob die Überlappung zwischen den Befestigungselementen und um B herum wirksam bleibt. Der Schlauch sollte der geneigten Route folgen, ohne die darunter liegende Baugruppe über deren zulässigen Biegeradius hinaus zu zwingen.

Verwenden Sie die vom Ausrüstungsteam genehmigte Methode für die Bewegungsbeurteilung, wobei Personal von sich bewegenden Geräten ferngehalten wird. Positionieren oder verstellen Sie den Schlauch nicht von Hand, während sich der Ofen oder die damit verbundenen Mechanismen bewegen.

Wählen Sie das Installationsformat passend zur Wartungsaufgabe

Bei einer neuen oder überholten Energiezuleitung kann rohrförmiger Brandschutzschlauch als Teil des Montageprozesses des Leitungsherstellers in Betracht gezogen werden. Bestätigen Sie, wann der Schlauch installiert wird und ob er die Anschlussgeometrie passieren kann. Der Schlauchdurchmesser allein klärt diese Frage nicht.

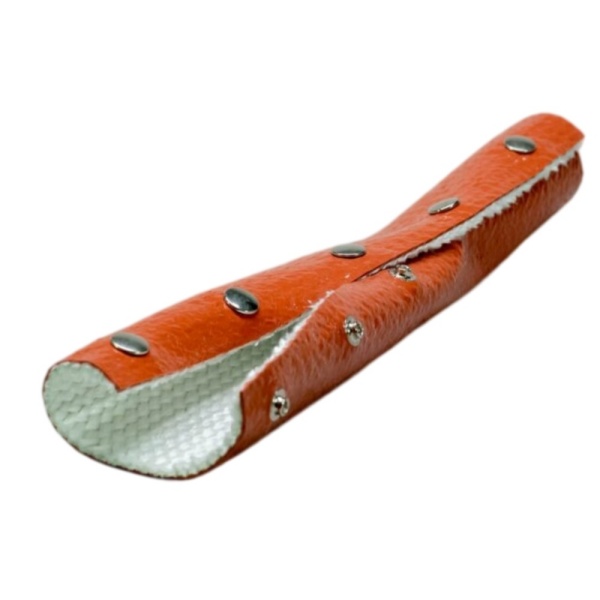

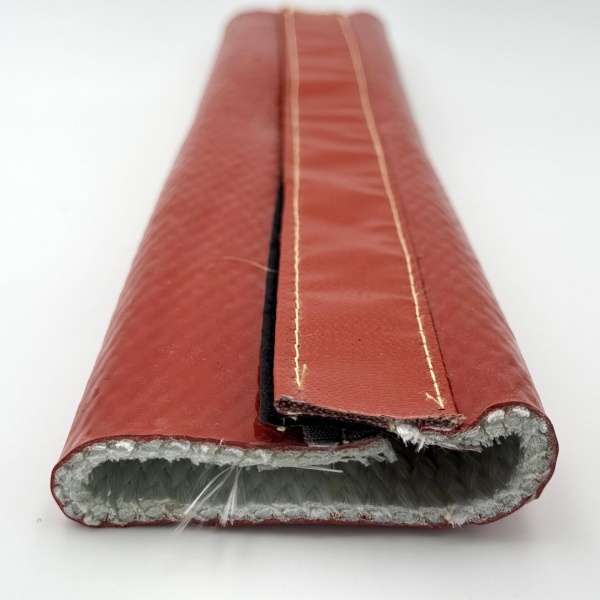

Für einen bestehenden Anschluss ohne Endzugang bietet ein snap wrap firesleeve ein in der Länge zu öffnendes Format zur Beurteilung. Spezifizieren Sie den nutzbaren geschlossenen Sitz, die Nahtposition und den Inspektionszugang. Bestätigen Sie, dass der vorgeschlagene Verschluss für die elektrische und thermische Umgebung geeignet ist.

Wenn ein Flansch, ein Abzweig oder eine Halterung verhindert, dass ein Standard-Schlauch den erforderlichen Bereich abdeckt, reichen Sie die Geometrie für eine Bewertung einer maßgefertigten Abdeckung ein. Das Schneiden von Öffnungen in ein Standardprodukt verändert dessen Abdeckung und sollte keine nicht dokumentierte Änderung vor Ort werden.

Verwenden Sie die Größentabelle und Passungsabstandsratgeber für Hitzeschutzschläuche als dimensionaler Ausgangspunkt. Genehmigen Sie dann die tatsächliche installierte Konfiguration, anstatt eine Nenngröße von einem anderen Ofen zu übertragen.

Kühlschläuche und Hydraulikschläuche erfordern separate Entscheidungen

Für einen Kühlwasserschlauch sollten Anschlussprüfungen und Leckageerkennung praktisch gehalten werden. Decken Sie ein vermutetes Leck nicht ab, um das Aussehen der Installation zu verbessern. Wasser, das auf geschmolzenes Metall trifft, kann eine Explosion verursachen; ein externer Schutzschlauch ist kein System zur Eindämmung von Leckagen.

Für Hydraulikleitungen in der Nähe des Ofens gilt die BSTFLEX Hydraulikschlauch-Feuerschutzschlauch bietet einen Ausgangspunkt für den externen Wärmeschutz des Produkts. Überprüfen Sie das tatsächliche Medium, die Schlauchgrenzen, die Verlegung und die Scheuerbedingungen separat. Der zusätzliche Schutzschlauch erhöht nicht die Druckfestigkeit des Schlauchs und dient nicht als qualifizierter Schlauchplatzschutz.

Erfassen Sie die ausgewählte Abdeckung für den korrekten Kreislauf. Ein für eine Hydraulikleitung zugelassener Ersatzschutzschlauch sollte nicht automatisch an einer wassergekühlten elektrischen Leitung angebracht werden, nur weil die Abmessungen zufällig übereinstimmen.

Machen Sie den geschützten Bereich prüfbar

Entscheiden Sie, wie Techniker den Schlauch oder die Leitung unter der Abdeckung inspizieren werden. Identifizieren Sie die Abschnitte, die geöffnet werden müssen, die Endbereiche, die zugänglich sein müssen, und die Etiketten, die lesbar bleiben müssen. Geben Sie bei einer mehrteiligen Abdeckung die Verbindungsüberdeckung an, anstatt die Überlappung den Installateuren zu überlassen.

Untersuchen Sie während einer autorisierten Inspektion sowohl die Hülle als auch die darunter liegende Baugruppe. Achten Sie auf verrutschte Abdeckungen, beschädigte Beschichtungen, freiliegendes Textil, beschädigte Verschlüsse und lokale Reibung. Lassen Sie Leckagen, Verformungen, elektrische Schäden oder abnormale Erwärmung von einem entsprechenden Spezialisten bewerten.

Eine Manschette, die nach einem Spritzereignis noch befestigt werden kann, ist nicht unbedingt wiederverwendbar. Wenden Sie die vereinbarten Inspektions- und Austauscherdordernisse an, einschließlich aller ereignisbezogenen Austauschanforderungen. Führen Sie Aufzeichnungen über den Ort des Schadens; wiederkehrende Schäden an einer Stelle rechtfertigen eine Überprüfung der Leitungsführung oder der Abschrankung und nicht nur den wiederholten Austausch der Manschette.

Installation im Rahmen der Ofenabschaltung planen

Installieren oder entfernen Sie den Schutz erst, nachdem der Ofen den Zustand erreicht hat, der für sein Wartungsverfahren erforderlich ist. Führen Sie keine manuellen Hülsenarbeiten durch, während sich geschmolzenes Metall in der Anlage befindet oder während die relevanten elektrischen oder mechanischen Gefahren unkontrolliert bleiben.

Befolgen Sie die vorgeschriebene Abschalt- und Abkühlsequenz, einschließlich der fortgesetzten Kühlung, wo immer dies erforderlich ist. Das Abschalten der Schmelzenergie ist keine Erlaubnis, die Kühlung zu unterbrechen. Qualifiziertes Personal muss den angegebenen Energietrennzustand vor Beginn der Arbeiten herstellen und überprüfen.

Umgehen Sie keine Durchfluss-, Temperatur-, Erdschluss- oder andere Sicherheitssysteme, um einen Hülsenversuch durchzuführen. Eine Passformprüfung des Produkts muss im Rahmen der vom Gerätehersteller festgelegten sicheren Betriebs- und Wartungsbedingungen bleiben.

Was eine Gießerei für eine Hülsenprüfung einsenden sollte

Eine markierte Routenzeichnung ist nützlicher als eine Anfrage, die nur die Ofenkapazität und den Hülsendurchmesser angibt. Fügen Sie die folgenden Anwendungsdaten den angeforderten Mengen bei.

Fügen Sie bei einem Austauschprojekt Fotos der vorherigen Abdeckung und deren Schadensbild bei. Stellen Sie bei einer Neuinstallation die Details zur geplanteren Montage und Abdeckung zur Verfügung, bevor Sie die Produktionslängen freigeben.

Fragen zu Hitzeschutzschläuchen für Induktionsöfen

Kann ein gewöhnlicher Glasfaserschlauch einen silikonbeschichteten Hitzeschutzschlauch ersetzen?

Gehen Sie nicht von Gleichwertigkeit aus. Die Beschichtung und die fertige Wandkonstruktion sind Teil des schützenden Designs. Passen Sie das ausgewählte Produkt an die erforderlichen Wärme-, Spritzer- und Installationsbedingungen an, anstatt nur den Glasfasergehalt zu vergleichen.

Behebt ein Hitzeschutzschlauch eine Überhitzung in einer wassergekühlten Stromleitung?

Nein. Sie kann bei externer Hitzeeinwirkung in Betracht gezogen werden, behebt jedoch keine unzureichende Kühlung oder einen internen elektrischen Fehler. Ermitteln Sie die Ursache der Überhitzung, bevor Sie die externe Abdeckung auswählen oder austauschen.

Ist ein Induktionsofen-Schlauch mit einer EAF-Kabelabdeckung austauschbar?

Nicht allein anhand des Produktnamens oder Durchmessers. Vergleichen Sie die elektrische Belastung, den Kabelaufbau, die Bewegung, die Beanspruchung und das erforderliche Abdeckungsdesign. Ein standardmäßiger Schlauch ist nicht automatisch gleichwertig mit einer speziell entwickelten mehrschichtigen Ofenkabelabdeckung.

Feuerschutzschlauch-Muster für Ihre Induktionsschmelzanlage anfordern

BSTFLEX liefert silikonbeschichtete Glasfaser-Feuerschutzzuchtschläuche für den externen Schlauch- und Kabelschutz, wobei spezielle Dicken-, Längen- und Verpackungsoptionen zur Prüfung zur Verfügung stehen. Bei Induktionsschmelzprojekten muss der vorgeschlagene Schutzschlauch auf die tatsächliche Leitungs- oder Schlauchbaugruppe abgestimmt werden.

Senden Sie die Leitungskennzeichnung, die Streckenzeichnung, die Außenabmessungen, die Expositionsdetails und die Stückzahl. Geben Sie an, ob es sich bei dem Bedarf um eine Kabelschutzhülle für ein neues Kabel oder um eine zu öffnende Abdeckung für eine bestehende Installation handelt.

Produktdaten, Muster oder ein Angebot für Gießerei-Brandschutzschläuche anfordern. Schließen Sie die Anforderungen des Geräteherstellers ein, damit der externe Schutz bewertet werden kann, ohne das genehmigte elektrische, Kühl- oder Hydraulikdesign zu verändern.
