Gurt- vs. geflanschte Gewebekompensatoren: Auswahl des Verbindungsprofils

Gewebe-Kompensatoren in Bandform und mit Flansch verwenden unterschiedliche Methoden, um das flexible Element an industrielle Kanalsysteme anzuschließen. Der Unterschied betrifft mehr als nur das Äußere. Das Anschlussprofil kann die verfügbare Bewegung, den Einbauraum, die Rahmenkonstruktion, die Leitblechanordnung, die Austauscharbeiten und die Art und Weise beeinflussen, wie das flexible Band am angrenzenden Kanal festgeklemmt oder verschraubt wird.

Keine der beiden Ausführungen ist von Natur aus besser. Die geeignete Konstruktion hängt von der vorhandenen Kanalschnittstelle, den Bewegungsanforderungen, der Temperatur, dem Druck, dem Prozessmedium, den Staubbedingungen und dem für die Installation verfügbaren Zugang ab.

BSTFLEX fertigt kundenspezifische nichtmetallische Gewebe-Kompensatoren für runde, rechteckige und spezielle industrielle Kanalsysteme. Dieser Leitfaden erläutert die praktischen Unterschiede zwischen Band- und Flanschausführungen sowie die Informationen, die Käufer vor der Auswahl einer der beiden Konstruktionen bereitstellen sollten.

Schnellvergleich: Bandform im Vergleich zu Flanschform

Diese Tabelle ist eine Auswahlarbeitsübersicht, keine allgemeingültige Designregel. Die endgültige Geometrie und Leistung müssen aus den tatsächlichen Projektbedingungen ermittelt werden.

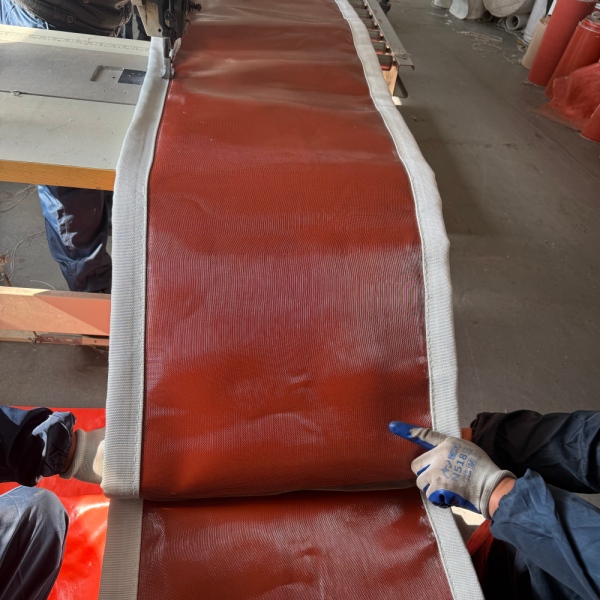

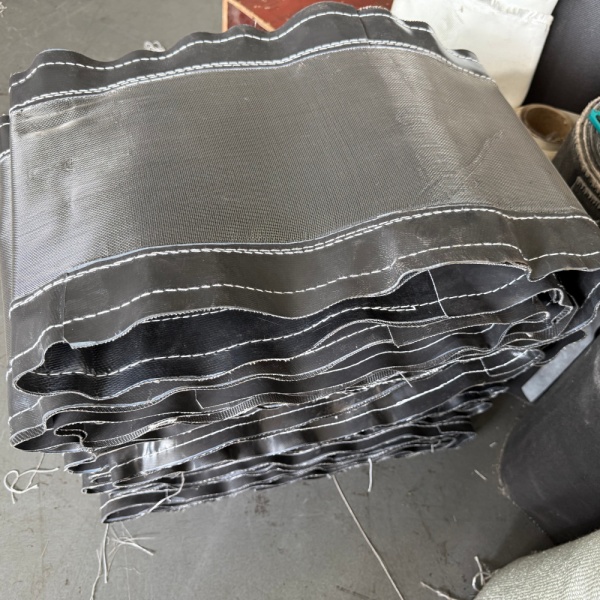

Was ist ein Gewebe-Kompensator in Bandform?

Bei einem Gewebe-Kompensator in Bandform wird das flexible Element im Allgemeinen als flaches Band hergestellt und um speziell konstruierte Metallrahmen herum befestigt. Klemmleisten, Befestigungselemente oder eine andere zugelassene Befestigungsmethode halten das Band am Rahmen.

Das flexible Band überspannt den Raum zwischen den Befestigungsbereichen und verformt sich, wenn sich die angrenzenden Kanäle relativ zueinander bewegen.

Eine Bandanordnung kann verwendet werden bei:

• Runden Kanalsystemen
• Rechteckigen Kanalsystemen
• Quadratischen Kanälen
• Großen industriellen Abgassystemen
• Heißluftkanälen
• Rauchgasanlagen
• Ventilatoreinlass- und -auslassanschlüsse

Ihr Hauptvorteil besteht nicht einfach darin, dass das Gewebe flach ist. Der separate Befestigungsrahmen gibt dem Planer von Kompensatoren die Flexibilität, die Position des Bands, die verfügbare Bewegungszone und den Abstand zum Prozessgas festzulegen.

Warum der Rahmenrücksprung wichtig ist

In einem Hochtemperaturkanal kann es nützlich sein, das flexible Element weiter weg vom direkten Gasstrom zu platzieren. Ein rahmenbasiertes Band kann einen Rücksprung zwischen dem Gaskanal und dem flexiblen Band erzeugen.

Dieser Raum kann Komponenten aufnehmen wie:

• Interne Strömungsleitbleche
• Wärmedämmung
• Isolierkissen
• Ablagerungssperren
• Heißseitenschutz

Der Rücksprung allein garantiert keinen Temperaturschutz. Gastemperatur, Leitblechgeometrie, Isolierkonstruktion und Bandmaterialien müssen dennoch gemeinsam bewertet werden.

Für anspruchsvolle thermische Anwendungen beachten Sie unseren Leitfaden zu Hochtemperatur-Gewebeexpansionselementen.

Was ist ein geflanschter Gewebekompensator?

Bei einem gefanschten Gewebekompensatorweist das flexible Element flandenförmige Kanten oder Schenkel auf, die einen Teil der Verbindung zum angrenzenden Kanal oder zur Tragstruktur bilden.

Einige Hersteller bezeichnen bestimmte Ausführungen als:

• Geflanschter Typ
• U-Typ
• Integriert geflanschter Typ

Diese Begriffe sind verwandt, sollten jedoch nicht bei jedem Hersteller automatisch als identisch angesehen werden. Die Projektzeichnung sollte die tatsächliche Geometrie definieren, anstatt sich nur auf einen Konfigurationsnamen zu verlassen.

Eine geflanschte Konfiguration kann dort nützlich sein, wo das bestehende System bereits um eine Flansch-an-Flansch-Verbindung herum konstruiert ist oder wo der verfügbare Einbauraum nicht für einen großen externen Bandrahmen geeignet ist.

Nicht nur nach verfügbarem Raum auswählen

Es mag verlockend sein, eine geflanschte Konstruktion zu wählen, wann immer der Einbauspalt kurz ist. Dieser Ansatz kann irreführend sein.

Die erforderliche flexible Geometrie muss dennoch Folgendes berücksichtigen:

• Axiale Stauchung
• Axiale Dehnung
• Laterale Bewegung
• Winkelbewegung
• Kombinierte Bewegung
• Druckbedingte Verformung
• Wiederholte thermische Wechsellast

Eine kompakte Verbindung, die nicht genügend flexibles Material für die erforderliche Bewegung bereitstellt, wird nicht allein dadurch besser, dass sie zwischen die vorhandenen Flansche passt.

Bandtyp bedeutet nicht nur Band

Ein Bandkompensator kann in unterschiedlichen Lieferumfängen geliefert werden.

Je nach Projekt kann der angeforderte Lieferumfang Folgendes umfassen:

• Nur flexibles Band
• Flexible Baugruppe mit Isolationsteilen
• Baugruppe mit Anstauwehr
• Baugruppe mit innerer Auskleidung
• Kompletter Metallrahmen und flexible Baugruppe
• Vormontierte Kompensatoreinheit

Diese Unterscheidung ist besonders wichtig für Ersatzteilprojekte.

Wenn die vorhandenen Metallrahmen geeignet bleiben, benötigt ein Kunde möglicherweise nur ein flexibles Ersatzband. Wenn die Rahmen, Auskleidungen oder Befestigungsflächen beschädigt sind, stellt der Austausch des Gewebes allein möglicherweise nicht die gewünschte Geometrie oder Leistung wieder her.

Verwenden Sie für eine bestehende Anlage unsere Messanleitung für Gewebekompensatoren als Ersatz vor der Erstellung der Anfrage.

Geflanschter Typ bedeutet keinen Standardflansch

Der Begriff „geflanschter Kompensator“ sollte nicht so verstanden werden, dass jeder Kompensator einen Standard-Rohrflansch verwendet.

Industrielle Gewebekompensatoren werden häufig an große, gefertigte Kanäle angeschlossen. Ihre Verbindung kann rechteckig, rund, quadratisch oder projektspezifisch sein.

Die Zeichnung sollte Folgendes ausweisen:

• Kanalöffnungsabmessungen
• Flanschbreite
• Flanschstärke, sofern relevant
• Lochdurchmesser
• Lochabstand
• Eckkonstruktion
• Verbindungsabstand
• Abmessungen des flexiblen Profils

Bei großen Rechtecksystemen verdienen das Eckprofil und das Verhalten der Längsseite besondere Aufmerksamkeit. Siehe rechteckige Gewebekompensatoren für industrielle Kanalsysteme für zusätzliche Maßangaben.

Die Bewegung ist meist wichtiger als die Konfigurationsbezeichnung

Ein Käufer sollte nicht nur Folgendes angeben:

„Bandtyp erforderlich“

oder:

„Flanschtyp erforderlich.“

Der Hersteller benötigt außerdem die tatsächliche Bewegungsanforderung.

Das flexible Profil sollte um dieses Bewegungsprofil herum konstruiert werden. Konstitutionsnamen allein können keine Bewegungskapazität festlegen.

Temperatur kann die bevorzugte Architektur verändern

Hohe Gastemperaturen können das Verhältnis zwischen dem flexiblen Band und dem Gasweg besonders wichtig machen.

Eine Konstruktion nach Bandtyp kann Platz bieten für:

• Einen Rücksprung vom direkten Gasstrom
• Interne Isolierung
• Heißseitige Textilien
• Strömungsleitbleche
• Komponenten zur Ansammlungskontrolle

Dies kann bandartige Anordnungen in vielen Hochtemperatur-Kanalessystemen nützlich machen.

Es wäre jedoch falsch zu dem Schluss zu kommen, dass jeder Hochtemperatur-Kompensator vom Bandtyp sein muss. Eine ordnungsgemäß konstruierte Flanschkonstruktion kann ebenfalls geeignet sein, wenn ihre Materialien, ihr Profil und ihr Wärmeschutz dem Einsatzzweck entsprechen.

Das korrekte Materialpaket kann Glasfaser, beschichtete Glasfaser, PTFE-basierte Materialien, Silikatextilien und Isolierung kombinieren. Siehe unseren Leitfaden zu Gewebe-Kompensatormaterialien für die Rolle jeder Schicht.

Staub und Abrieb können einen geschützten Bandstandort begünstigen

Staubbelastetes Gas bestimmt nicht automatisch die Band- oder Flanschkonstruktion, kann aber die Architektur um das flexible Element herum beeinflussen.

Dort, wo Partikel das Band direkt treffen könnten, benötigt das System möglicherweise ein Strömungsleitblech. Wo Feststoffe in den Kompensatorhohlraum eindringen und die Bewegung einschränken können, kann auch eine Ansammlungssperre in Betracht gezogen werden.

Diese Komponenten erfüllen unterschiedliche Funktionen.

Strömungsleitblech: schützt das flexible Element vor direkter Gasströmung und Partikeleinschlag.

Ansammlungssperre: hilft, den Eintritt oder die Ansammlung von Feststoffen im Kompensatorhohlraum zu begrenzen.

Der Konstrukteur muss dennoch genügend Freiraum für die vollständig spezifizierte Bewegung vorsehen.

Überdruck und Unterdruck berücksichtigen

Das flexible Element verändert unter Druck seine Form. Dies ist besonders bei großen Gewebekompensatoren wichtig.

Unter Unterdruck kann das Band zum Kanalinneren hin gezogen werden. Unter Überdruck wird das flexible Element in die entgegengesetzte Richtung belastet.

Geben Sie beim Vergleich von Band- und Flanschkonstruktionen Folgendes an:

• Normaler Betriebsdruck
• Auslegungsdruck
• Positives oder negatives Vorzeichen
• Druckeinheiten
• Bekannte Druckpulsationen

Wenn sich der Kompensator in der Nähe eines Ventilators oder einer Klappe befindet, sollten auch wiederholte Druckschwankungen ermittelt werden.

Riemenbauart kann zukünftigen Riemenwechsel vereinfachen

Ein Grund, warum die Riemenbauart bei Instandhaltungsanwendungen attraktiv sein kann, besteht darin, dass der flexible Riemen möglicherweise separat von den verbleibenden Metallrahmen ausgetauscht werden kann.

Dies ist nur dann von Vorteil, wenn:

• Die Rahmen strukturell geeignet bleiben
• Die Befestigungsflächen nutzbar bleiben
• Der Auskleidungskörper korrekt positioniert bleibt
• Die ursprüngliche Geometrie geeignet bleibt
• Die Betriebsbedingungen sich nicht über die ursprüngliche Spezifikation hinaus verändert haben

Ein beschädigter Riemen sollte daher vor einer Nachbestellung eine Inspektion der gesamten Baugruppe auslösen.

Siehe Ursachen, Inspektion und Vermeidung von Ausfällen bei Gewebekompensatoren wenn ein bestehender Kompensator gerissen, überhitzt, undicht geworden ist oder wiederholt beschädigt wurde.

Offener Riemen oder Endlosriemen ist eine separate Entscheidung

Verbindungsprofil und Lieferform hängen zusammen, sind aber nicht dasselbe.

Ein Gewebeelement in Riemenbauart kann möglicherweise geliefert werden als:

• Geschlossener oder Endlosriemen
• Offener Riemen, vorbereitet für eine zugelassene Baustellenschließung
• Teil eines vollständigen vormontierten Kompensators

Die richtige Wahl hängt von der Zugänglichkeit bei der Installation und der zugelassenen Verbindungsmethode ab.

Beispielsweise kann ein Endlosriemen schwer um einen bestehenden Kanal zu installieren sein, wenn kein Ende getrennt werden kann. Ein offener Riemen kann das Zugänglichkeitsproblem lösen, aber seine Baustellenschließung muss mit der gewählten Konstruktion kompatibel sein.

Dieses Thema sollte unabhängig von der Wahl zwischen Band- und Flanschprofilen spezifiziert werden.

Wie sieht es mit Gewebekompensatoren in Kombinationsbauweise aus?

Einige Gewebekompensatorsysteme kombinieren die Eigenschaften von Band- und Flanschkonfigurationen.

Ein Kombinationsdesign kann nützlich sein, wenn sich die beiden Kanalschnittstellen unterscheiden oder wenn die Projektgeometrie unterschiedliche Befestigungsprofile auf gegenüberliegenden Seiten des flexiblen Elements erfordert.

Gehen Sie nicht davon aus, dass eine Kombinationskonfiguration eine universelle Lösung für schwierige Installationen ist. Der Hersteller benötigt nach wie vor dieselben technischen Eingangsparameter: Abmessungen, Bewegung, Temperatur, Druck, Medium und Installationsgeometrie.

Neue Installation vs. Austauschprojekt

Für ein neues Kanalsystem

Die Kompensatorkonfiguration kann vor der Fertigung mit dem Kanaldesign abgestimmt werden. Dies ermöglicht es dem Konstrukteur, Folgendes zu bewerten:

• Erforderlicher Rahmenabstand
• Verfügbarer Präsenzbereich
• Ausfütterungsanordnung
• Flexible Bandbreite
• Zugang für die Montage
• Zukünftiger Bandwechsel

In dieser Situation kann die Auswahl des Bandtyps oder des Flattyps Teil des ursprünglichen Systemdesigns sein.

Für einen Ersatz

Die bestehende Schnittstelle kann das Ersatzprofil stark beeinflussen.

Prüfen Sie vor dem Wechsel von der Flansch- auf die Riemenbauform oder von der Riemen- auf die Flanschbauform, ob die Modifikation folgende Aspekte beeinflusst:

• Die Gesamtabmessungen im eingebauten Zustand
• Die erforderliche Bewegung
• Metallrahmengeometrie
• Vorhandene Auskleidung
• Kanalhalterungslasten
• Wartungszugang
• Umfang der Fertigung vor Ort

Ein Ersatzprojekt sollte die Konfiguration nicht allein deshalb ändern, weil eine Konstruktion einfacher herzustellen zu sein scheint.

Fragen, die Käufer vor der Auswahl stellen sollten

Verwenden Sie die folgenden Fragen bei der Überprüfung der Spezifikation:

1. Welche Anschlussgeometrie ist bereits vorhanden?
2. Handelt es sich um eine Neuanlage oder einen Ersatz?
3. Wie viel axiale, laterale und winklige Bewegung ist erforderlich?
4. Welcher Einbauraum steht zur Verfügung?
5. Muss das flexible Band vom Gasstrom zurückgesetzt werden?
6. Ist eine interne Auskleidung erforderlich?
7. Ist eine Isolierung erforderlich?
8. Sind Staub oder abrasive Partikel vorhanden?
9. Muss das Band ausgetauscht werden können, ohne die Metallrahmen zu entfernen?
10. Kann ein geschlossenes Element physisch installiert werden?
11. Wird ein zugelassener Feldschluss erforderlich sein?
12. Sind die Einlass- und Auslassanschlüsse identisch?

Diese Antworten sind für den Hersteller von Kompensatoren nützlicher als die Auswahl einer Konfiguration allein nach dem Aussehen.

Anfragen-Daten (RFQ) für Band- oder Flansch-Gewebekompensatoren

Welche Konfiguration sollten Sie wählen?

Wählen Sie das Verbindungsprofil aus der vollständigen Kanalplanung und nicht anhand des Produktnamens aus.

Ein gewebebasiertes Kompensatorband kann bevorzugt werden, wenn das Projekt von einem separaten Befestigungsrahmen, einem zurückgesetzten Band, einem mehrschichtigen thermischen Aufbau, internen Einbauten oder einem bequemen zukünftigen Bandaustausch profitiert.

Eine Flanschausführung kann geeignet sein, wenn die bestehende Kanalschnittstelle ein integriertes Flanschprofil verwendet, der Einbauraum begrenzt ist oder die konstruktiv bedingte Bewegung durch diese Geometrie effizient aufgenommen werden kann.

Es kann eine Kombinationskonfiguration in Betracht gezogen werden, wenn sich die beiden Schnittstellen oder Installationsanforderungen unterscheiden.

Keine dieser Aussagen ersetzt eine technische Prüfung. Temperatur, Druck, Bewegung, Materialaufbau und Installationszugang müssen für das jeweilige Projekt dennoch bewertet werden.

Kundenspezifische Bandtyp- und geflanschte Gewebe-Dehnungsausgleicher

BSTFLEX unterstützt die zeichnungsbasierte Produktion von maßgeschneiderten Gewebekompensatoren für industrielle Duchführungs- und Kanalsysteme. Als Hersteller von Gewebekompensatoren, wir können riemenförmige, geflanschte und projektspezifische Konfigurationen gemäß den gelieferten Abmessungen und Betriebsanforderungen bewerten.

Senden Sie für ein neues Projekt die Kanalzeichnung, die Prozessbedingungen und die erforderliche Bewegung. Stellen Sie für einen Austausch außerdem Fotos, die vorhandene Kompensatoranordnung und Informationen darüber bereit, welche Metallkomponenten voraussichtlich im Betrieb verbleiben.
