Wie man eine Glasfaserschnur-Dichtung für Industrieöfen, Brennöfen und Kesseltüren dimensioniert Eine Glasfaserschnur-Dichtung lässt sich nicht allein anhand des alten Schnurdurchmessers zuverlässig auswählen. Jahrelange Kompression, Hitzeeinwirkung, Verschmutzung und Handhabung können die entfernte Dichtung flachdrücken oder verhärten. Messen Sie für ein industrielles Ersatz- oder Erstausrüsterprojekt die Nut, den Dichtungsspalt bei geschlossener Tür und den gesamten Dichtungsverlauf und stimmen Sie dann die erforderliche Kompression mit dem Schnurhersteller ab. Kurze Antwort Um eine Glasfaserschnur-Dichtung zu dimensionieren, erfassen Sie die saubere Nutbreite, Nuttiefe, den Spalt bei geschlossener Tür, den Eckenradius und die Gesamtlänge der Mittellinie. Wählen Sie dann eine runde oder quadratische Schnur aus, deren fertige Konstruktion diesen Raum bei der vom Hersteller zugelassenen Kompression ausfüllen kann. Eine Schnur, die zu klein ist, kann einen Leckagepfad hinterlassen; eine Schnur, die zu groß ist, kann das Schließen der Tür verhindern oder das Geflecht dauerhaft zerquetschen. Es gibt keinen einzelnen Übermaß- oder Kompressionsprozentsatz, der für jede geflochtene Schnur gilt. Dichte, Flechtmuster, Kern, Beschichtung, Armierung und Türgeometrie können das Verhalten von zwei Schnüren mit demselben Nenndurchmesser verändern. Warum das Messen der entfernten Schnur nicht ausreicht Eine alte Dichtung ist als Referenz nützlich, aber sie ist kein verlässliches Mastermaß. Sie kann ihre Elastizität verloren, Prozessrückstände absorbiert, sich beim Ausbau gedehnt oder im Kanal eine dauerhafte rechteckige Form angenommen haben. Das Messen nur der breitesten, flachgedrückten Seite kann zu einem übergroßen Ersatz führen. Das Messen nur des dünnsten, gequetschten Abschnitts kann zu einem zu kleinen führen. Behalten Sie für Instandhaltungsarbeiten die entfernte Dichtung und fotografieren Sie diese vor der Entsorgung. Notieren Sie ihr Profil, ihre Stoßposition, Einbaurichtung und eventuelle lokale Ausfälle. Nutzen Sie diese Beobachtungen zusammen mit den Messungen aus der gereinigten Metallnut. Arbeiten Sie für ein neues Türendesign anhand der Zeichnung und eines repräsentativen Schließmusters. Der Lieferant muss sowohl die Haltenut als auch den bei vollständig verriegelter Tür verfügbaren Abstand verstehen. Die fünf für die Schnurdichtungs-Dimensionierung erforderlichen Messungen Messung Wie man sie erfasst Warum sie wichtig ist Nutbreite Messen Sie über den sauberen Kanal an mehreren geraden Abschnitten und in der Nähe von Ecken. Steuert, ob die Schnur ohne Faltenbildung, Verdrehen oder Herausfallen im Kanal sitzen kann. Nuttiefe Messen Sie vom Nutgrund bis zur Montagefläche mit einem Tiefenmesser oder Messschieber. Bestimmt, wie viel von der Schnur gehalten wird und wie viel verfügbar bleibt, um die Gegenfläche zu berühren. Spalt bei geschlossener Tür Messen Sie den Abstand zwischen den beiden Dichtflächen in der vollständig verriegelten Position....

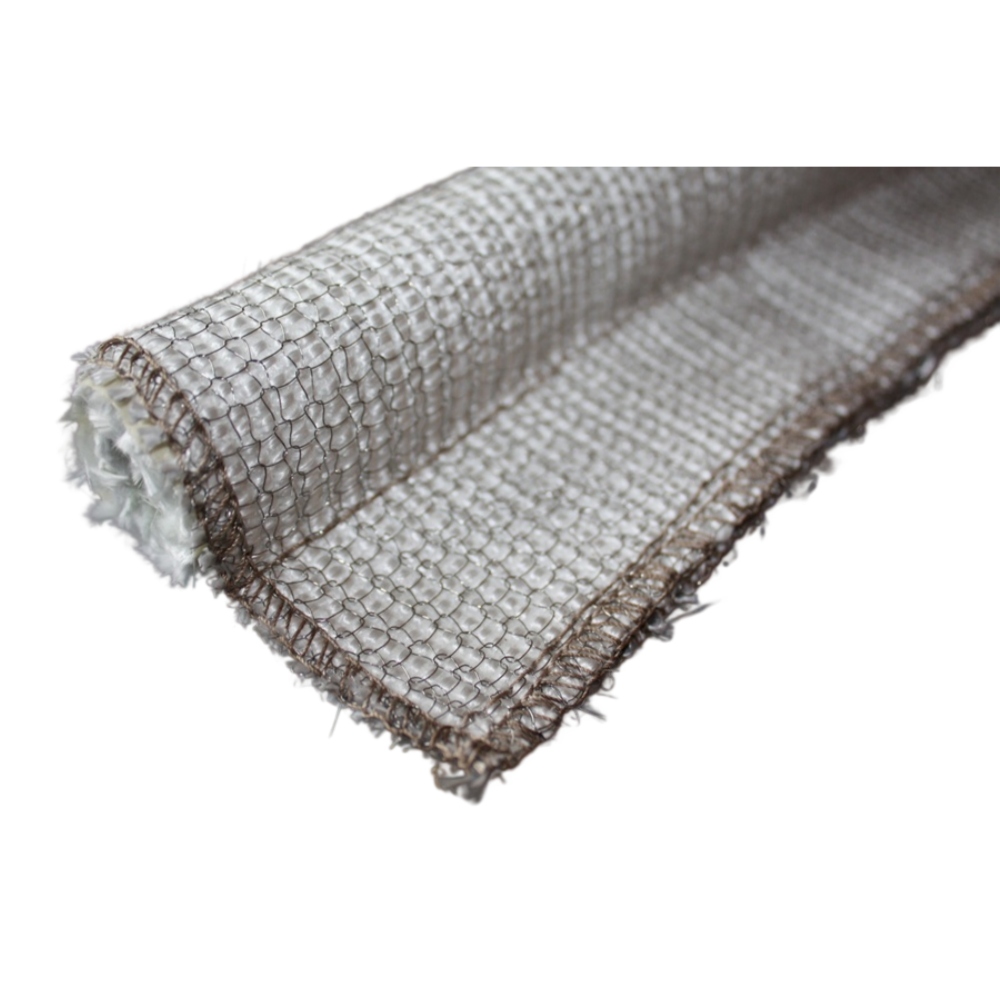

Glasfasergewebe mit Drahteinlage ist ein gewebtes Hochtemperatur-Textil, bei dem Edelstahldraht in die Glasfasergarne eingearbeitet ist, um die mechanische Verstärkung und Formbeständigkeit zu verbessern. Es wird ausgewählt, wenn einfaches Glasfasergewebe möglicherweise nicht genügend Unterstützung für wiederholte Handhabung, vertikale Installation, Vibration oder die Verarbeitung zu anspruchsvollen Industriekomponenten bietet. Der Draht ersetzt nicht das Glasfasergewebe und er verwandelt das Material auch nicht in ein Metallnetz. Glasfaser bleibt das wichtigste thermische Textil, während der eingezogene Draht ein zusätzliches Verstärkungselement innerhalb des Gewebes darstellt. BSTFLEX liefert Hochtemperatur-Glasfasergewebe mit Drahteinlagefür Industrieisolierungen, Schweißschutz, Hitzebarrieren, Dichtungen, Dichtungsmaterialien und konfektionierte Hitzeschutzprodukte. Die aktuelle Produktbeschreibung weist eine Edelstahldrahtverstärkung und eine Hitzebeständigkeit von über 1000°F / 538°C aus, abhängig von der gewählten Konstruktion und den Einsatzbedingungen. Was ist mit Draht verstärktes Glasfasergewebematerial? Mit Draht verstärktes Glasfasergewebe wird hergestellt, indem Glasfasergarne mit einer metallischen Verstärkung verwoben werden, die in ausgewählte Garnrichtungen eingearbeitet ist. Je nach Konstruktion kann Edelstahldraht mit dem Glasfasergarn in Schussrichtung verzwirnt, in ein anderes definiertes Muster eingearbeitet oder gemäß einem kundenspezifischen Gewebedesign verwendet werden. Von Industriekäufern verwendete Begriffe umfassen: Drahtverstärktes Glasfasergewebe Mit Edelstahldraht verstärktes Glasfasergewebe Glasfasergewebe mit Edelstahl-Drahteinlagen Drahtverstärktes Glasfasergewebe Hochtemperatur-Glasfasergewebe mit Draht Glasgewebe mit Metalldrahteinlage Diese Beschreibungen identifizieren eine Materialfamilie und keine universelle Spezifikation. Käufer sollten die Drahtlegierung, die Verstärkungsrichtung, das Grundgewebe, die Bindung, das Endgewicht, die Dicke und die Temperaturbeständigkeit der genauen angebotenen Sorte bestätigen. Was bewirkt die Edelstahldrahtverstärkung? Der Hauptzweck des eingearbeiteten Drahts ist die mechanische Verstärkung. Er kann dem Gewebe helfen, seine Form zu wahren und einer Verformung entgegenzuwirken, wenn das Tuch aufgehängt, wiederholt gehandhabt oder in eine gefertigte thermische Komponente integriert wird. Je nach Gewebekonstruktion und Prüfmethode kann die Drahtverstärkung zu Folgendem beitragen: Verbesserte Dimensionsstabilität Zusätzliche Unterstützung bei vertikalen Installationen Größere Verformungsbeständigkeit bei der Handhabung Verbesserte mechanische Integrität in ausgewählten Hochtemperatur-Baugruppen Besserer Halt an Nähten, Falten und gefertigten Formen Verminderte Neigung eines beschädigten Bereichs, sofort jeglichen strukturellen Halt zu verlieren Verbesserte Eignung für Dichtungen, Vorhänge, Isolierkissen und flexible Hitzeschilde Diese Vorteile sollten durch klassenspezifis...

Ein Schlauch kann entlang seines geraden Abschnitts das richtige Maß für einen Schlauchschutz aufweisen, aber sein gecrimpter Anschluss kann viel breiter sein. Ein Kabelbündel kann das umgekehrte Problem aufweisen: Der Schlauch führt an einem Steckverbinder vorbei und hängt dann locker um den kleineren Verlauf herum. Die Auswahl von gestricktem Glasfaserschlauch erfordert eine Passformprüfung zu drei Zeitpunkten: vor der Installation, während er das größte Bauteil passiert, und nachdem er sich auf dem geschützten Abschnitt gesetzt hat. BSTFLEXs hochtemperaturbeständiger, gestrickter Glasfaserschlauch besteht aus texturierten Glasfasergarnen und ist für Industrieschläuche, Kabelbäume und Rohre aufgeführt. Die Produktseite gibt einen Nenngrößenbereich von 13 bis 127 mm an. Ein Nenndurchmesser ist ein nützlicher Ausgangspunkt, aber der ausgewählte Schlauch sollte vor der Festlegung einer Seriengröße an der tatsächlichen Baugruppe ausprobiert werden. Überprüfen Sie zuerst den geschützten Abschnitt Messen Sie den Außendurchmesser der Schlauchhülle oder des fertigen Kabelbündels an mehreren Punkten entlang des zu schützenden Bereichs. Schließen Sie Band, Außengeflecht oder eine andere permanente Außenschicht ein, wenn diese unter dem Schlauch verbleibt. Notieren Sie bei einem Bündel den größten Durchmesser, nachdem die Drähte in ihre Serienanordnung gebunden wurden. Ein loser Satz Drähte auf einer Werkbank kann zu einer irreführend kleinen Messung führen. Beachten Sie die abzudeckende Länge und den Verlauf durch Halterungen oder enge Biegungen. An einer Biegung kann ein Textilschlauch seine Form verändern und eine Seite etwas mehr freilegen als bei einer geraden Probe. Wenn der Schlauch während der Flexung des Schlauchs in einer festen Position bleiben muss, beziehen Sie die Arbeitsbewegung in den Passversuch ein. Überprüfen Sie dann das Installationshindernis Listen Sie jedes Merkmal auf, das der Schlauch passieren muss: Crimp-Presshülsen, Steckergehäuse, Zugentlastungen, Stecker und lokale Kabelabgänge. Messen Sie die größte Außenhülle, nicht nur den Durchmesser des Schlauchs oder die nominale Steckerbezeichnung. Senden Sie bei einem unregelmäßigen Teil sowohl ein Foto oder eine Zeichnung als auch das breiteste Maß. Die Installationsreihenfolge kann ein Problem lösen, das ein größerer Schlauch nicht lösen kann. Wenn der Schlauch angebracht wird, bevor ein Anschluss oder eine Armatur befestigt wird, muss der fertige Stecker diesen möglicherweise nicht passieren. Wenn die Montage bereits abgeschlossen ist, testen Sie eine Probe über dem fertigen Ende. Entlehnen Sie keine Dehnungszahl von einem anderen gestrickten oder geflochtenen Produkt; fordern Sie Informationen zur nutzbaren Öffnung für die genaue Konstruktion und den betrachteten Durchmesser an. Überprüfen Sie den Schlauch, nachdem er an seinen Platz gezogen wurde Sobald die Probe das größte Merkmal passiert hat, untersuchen Sie ihren Sitz auf dem kleineren geschützten Abschnitt. Überprüfen Sie au...

Zwei Kohlefaser- und Aramid-Geflechte können dieselben Faserarten enthalten und dennoch völlig unterschiedliche Verbundteile ergeben. Das eine platziert die Garne möglicherweise in einem anderen sich wiederholenden Muster. Ein anderes öffnet sich möglicherweise weiter über dem Werkzeug, wodurch sich der Flechtwinkel verändert und an einer Verjüngung eine weniger gleichmäßige Abdeckung entsteht. Bei einem Strukturohr lautet die sinnvolle Frage, wie die Verstärkung auf dem tatsächlichen Dorn aussieht, nachdem sie für das Harz positioniert wurde. BSTFLEXs Aramid-Carbon-Hybrid-Geflechtist ein biaxiales Schlauchgeflecht aus Kohlenstoff- und Aramidfasern. Die Produktseite bietet kundenspezifische Durchmesser, Flechtwinkel und Verhältnisse von Kohlenstoff zu Aramid. Diese Optionen geben dem Käufer Spielraum bei der Festlegung des Lagenaufbaus, aber jede davon erfordert einen Referenzzustand: den installierten Durchmesser, die gewünschte Faseranordnung und das zur Herstellung des Teils verwendete Verfahren. Entscheiden Sie zunächst, was die Hybridschicht tun muss Bei einer Verbundwelle oder einem Verbundrohr wird Kohlenstoff häufig wegen seiner Steifigkeit gewählt, während Aramid dort enthalten sein kann, wo die SchadensToleranz ein Anliegen ist. Das endgültige Verhalten ergibt sich nicht allein aus den Fasernamen. Der Anteil jeder Faser, ihre Position im Geflecht, die anderen Lagen, das Harz und die Aushärtung beeinflussen das fertige Bauteil. Ein vorgeschlagener Hybrid sollte daher mit dem bestehenden Laminat oder einem klar definierten Design-Ziel verglichen werden. Teilen Sie dem Lieferanten mit, ob diese Hülle die Hauptverstärkung, eine äußere schädigungstolerante Schicht oder eine sichtbare Deckschicht über anderen Lagen ist. Eine äußere kosmetische Schicht kann andere optische Anforderungen haben als eine darunterliegende Strukturschicht. Wenn ein Teil ein Schlag- oder Torsionsziel erfüllen muss, legen Sie die Testmethode und den Akzeptanzwert auf Teilebene fest. Eine Beschreibung der Hülle kann einen ausgehärteten Schaft nicht zertifizieren. Beschreiben Sie die Platzierung von Kohlenstoff und Aramid „50/50-Hybrid“ ist unvollständig ohne eine Grundlage für das Verhältnis. Fragen Sie, ob sich ein genannter Prozentsatz auf die Faser masse, Garnenden oder ein anderes Maß bezieht. Fordern Sie ein Flechtmusterdiagramm oder ein Nahfoto an, das zeigt, wie sich die beiden Garnarten um den Umfang herum wiederholen. Wenn das optische Muster wichtig ist, vereinbaren Sie das Aussehen beim vorgesehenen Durchmesser und bitten Sie um ein Muster aus der vorgeschlagenen Fertigungskonstruktion. Halten Sie bei Nachbestellungen die vereinbarten Garnarten, das Platzierungsmuster und das Faserverhältnis in der Einkaufspezifikation fest. Andernfalls können zwei als dasselbe allgemeine Material bezeichnete Schläuche unterschiedliche Oberflächenmuster und unterschiedliche Laminataufbauten ergeben. Geben Sie den Flechtwinkel beim Arbeitsdurchmesser an Ein biaxialer Schlauc...

Aluminium-Glasfaser-Klebeband kombiniert drei funktionale Teile: eine Aluminium-Deckschicht zur Strahlungshitze-Kontrolle, ein Glasfaser-Gewebe zur Verstärkung und thermischen Unterstützung sowie einen haftklebrigen Klebstoff zum Positionieren oder Verkleben.Diese Schichten haben keine einheitliche universelle Temperaturklasse. Das Aluminium-Glasfaser-Laminat, der Acryl- oder Silikon-Haftklebstoff und die installierte Baugruppe müssen separat spezifiziert werden. BSTFLEX Heat Reflect Shield Tape with Adhesive Backing ist mit Acryl- oder Silikon-basiertem Haftklebstoff erhältlich. Die richtige Option hängt vom tatsächlichen Substrat, der Verarbeitungstemperatur, der Dauereinsatztemperatur, der Expositionsdauer und der vom Klebstoff erwarteten Funktion ab. Welche Funktion hat der Haftklebstoff in dieser Konstruktion? Der Haftklebstoff ermöglicht es, das Aluminium-Glasfaser-Laminat direkt auf eine geeignete industrielle Komponente oder Oberfläche aufzubringen. Je nach Design kann er Folgendes bieten: eine temporäre Positionierung während der Montage; einen anfänglichen Halt, bevor Clips, Schnapper oder andere Befestigungen installiert werden; eine dauerhafte Verbindung, wenn der genaue Klebstoff für die Einsatzbedingungen qualifiziert wurde; die Anbringung von vorgestanzten oder kundenspezifischen Reflexionsisolierstücken; eine saubere Installation unter Verwendung einer Schutzfolie. Diese Funktionen sind nicht austauschbar. Ein Klebstoff, der für die Montagepositionierung akzeptabel ist, ist möglicherweise nicht als alleinige langfristige Haltemethode in der Nähe einer heißen Prozessleitung qualifiziert. Die Zeichnung oder die Anfrage (RFQ) sollte angeben, welche Funktion erforderlich ist. Acryl- vs. Silikon-Haftklebstoff: Nicht nur nach Namen auswählen Acryl und Silikon sind breite Klebstofffamilien. Der Familienname bietet einen nützlichen Ausgangspunkt, definiert jedoch nicht die tatsächliche Betriebsgrenze, die Haftfestigkeit, die Oberflächenkompatibilität oder die Lebensdauer eines spezifischen Haftklebstoffs. Verschiedene Acrylformulierungen können unterschiedliche Grenzwerte für Dauer- und Kurzzeittemperaturen aufweisen. Gleiches gilt für Silikonklebstoffsysteme. Daher erfolgt der richtige Vergleich zwischen den dokumentierten Eigenschaften der genauen Klebstoffoptionen, die auf der fertigen BSTFLEX-Konstruktion angeboten werden. Auswahlfrage Acryl-Haftklebstoff Silikon-Haftklebstoff Temperaturbereich Verwenden Sie die Dauer- und Kurzzeitwerte für die genaue Acrylformulierung. Gehen Sie nicht davon aus, dass alle Acrylklebstoffe dasselbe Limit haben. Verwenden Sie die konstruktionsspezifischen Daten des Silikonklebstoffs. Ein reiner Silikonname beweist keine bestimmte Temperaturklasse. Anfangshaftung Bestätigen Sie die Haftung auf der tatsächlichen gereinigten Oberfläche und bei der vorgesehenen Verarbeitungstemperatur. Bestätigen Sie dieselben Bedingungen; eine höhere Temperaturbeständigkeit bedeutet nicht automatisch eine stärkere Anfangsh...
