Ersatz-Gewebekompensatoren: Wie man eine bestehende Verbindung misst und spezifiziert

Ersatz-Gewebekompensatoren müssen sowohl dem bestehenden Anschluss als auch den aktuellen Betriebsanforderungen entsprechen.Um einen solchen zu spezifizieren, bestimmen Sie den Ersatzumfang, messen Sie die Befestigungsgeometrie in einem dokumentierten Anlagenzustand und stellen Sie Daten zu Temperatur, Druck, Gaszusammensetzung und Bewegungen bereit. Die Abmessungen eines verschlissenen Gewebebandes sind nützliche Anhaltspunkte, aber sie sind nicht automatisch die korrekten Fertigungsmaße für den Ersatz.

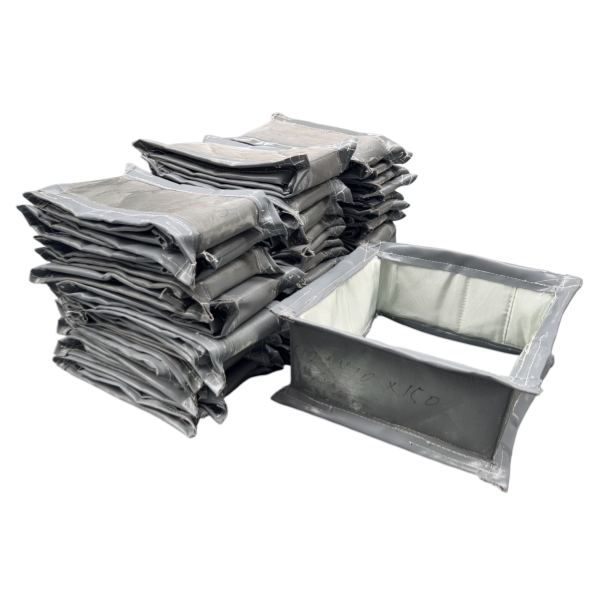

BSTFLEX unterstützt Ersatzprojekte mit kundenspezifischen nichtmetallischen Gewebekompensatoren für industrielle Kanalsysteme, Rauchgas-, Abgas- und Heißluftsysteme. Dieser Leitfaden erklärt, wie die für eine technische Überprüfung und ein Angebot erforderlichen Vermessungsdaten vorbereitet werden.

Definieren Sie, was ersetzt werden soll

Vereinbaren Sie vor dem Messen den Lieferumfang. Eine Anfrage für einen „Ersatzkompensator“ kann verschiedene Pakete beschreiben.

Nur flexibles Band

Die vorhandenen Rahmen und Befestigungsteile sollen erhalten bleiben. Die Vermessung muss deren Abmessungen und Zustand sowie die erforderliche Bandkonstruktion und Verschlussanordnung feststellen.

Flexibles Band mit internen Komponenten

Der Umfang umfasst auch Elemente wie Isolierkissen, Staubarrieren oder Dichtungszubehör. Identifizieren Sie jede Komponente separat, anstatt davon auszugehen, dass sie im äußeren Band enthalten ist.

Komplette Kompensatorbaugruppe

Rahmen, flexible Elemente, Leitbleche und Befestigungskomponenten werden als Baugruppe betrachtet. Messen Sie die Schnittstellen zum verbleibenden Kanalsystem und bestätigen Sie, welche Schweiß- oder Schraubverbindungen gelöst werden müssen.

Bitten Sie im Angebot darum, enthaltene Teile, ausgeschlossene Teile und zur Wiederverwendung vorgeschlagene Artikel zu identifizieren. Dies verhindert, dass Sie ein korrekt gefertigtes Band erhalten, während Sie während des Stillstands feststellen, dass auch beschädigte Hardware ersetzt werden muss.

Etablieren Sie eine sichere Messreferenz

Beginnen Sie mit dem Typenschild des Geräts, der Originalzeichnung, der vorherigen Kaufspezifikation und allen Änderungsunterlagen. Geben Sie jedem Kompensator eine separate Identifikationsnummer, auch wenn mehrere Einheiten identisch erscheinen.

Zeichnen Sie den Anlagenzustand während der Vermessung auf: abgekühlter Stillstand, Restwärme, temporäre Stützvorrichtung oder ein anderer dokumentierter Zustand. Eine während eines Stillstands durchgeführte Messung allein legt nicht die spezifizierte Kaltinstallationsposition fest.

Markieren Sie die stromaufwärtigen und stromabwärtigen Enden, die Strömungsrichtung, die obere Position und die in der Skizze verwendete Blickrichtung. Definieren Sie beispielsweise links und rechts mit Blick in Strömungsrichtung. Verwenden Sie dieselbe Ausrichtung für Messungen und Fotos.

Halten Sie die Ist-Maße getrennt von den genehmigten Einbaumaßen. Unterschiede erfordern eine Überprüfung; sie sollten nicht stillschweigend auf einer Bestellung korrigiert werden.

Zeichnen Sie die Maße auf, die die Passform bestimmen

Die wichtigste Unterscheidung besteht zwischen der Geometrie der installierten Baugruppe und den entwickelten Abmessungen des flexiblen Materials. Der Abstand von Fläche zu Fläche, die nicht eingespannte Gewebelänge und die Gesamtbandbreite beschreiben unterschiedliche Merkmale.

Der Ersatzhersteller sollte die fertigen Bandabmessungen anhand der genehmigten Geometrie, der Klemmanforderungen, der Bewegung und der Konstruktion bestimmen. Wenden Sie keine allgemeine Regel wie „installierter Spalt plus 100 mm“ an.

Rechteckige Kompensatoren: Beide Enden vermessen

Notieren Sie an jeder Verbindung die oberen und unteren Breiten, die linken und rechten Höhen sowie beide Diagonalen, sofern zugänglich. Geben Sie an, ob sich die Messwerte auf die Öffnung, die Montagefläche oder das Lochbild beziehen. Erfassen Sie Eckenradien oder andere Eckendetails, anstatt jede Ecke als scharfen rechten Winkel zu zeichnen.

Messen Sie den Verbindungsabstand an mehreren gekennzeichneten Positionen entlang des Umfangs. Bewahren Sie die Einzelmesswerte auf, damit der Prüfer mögliche nicht parallele Flächen, Verformungen oder inkonsistente Messbezugspunkte identifizieren kann.

Für weitere geometrische Überlegungen siehe Rechteckige Gewebekompensatoren für industrielle Kanalsysteme.

Runde Kompensatoren: Durchmesser und Teilung bestimmen

Geben Sie an, ob es sich bei jedem Durchmesser um den Innendurchmesser des Kanals, den Montagedurchmesser, den Flanschaußendurchmesser oder den Lochkreisdurchmesser handelt. Messen Sie bei der Überprüfung einer vorhandenen Öffnung auf Unrundheit in mehr als eine Richtung.

Notieren Sie die Lochanzahl und die Winkelposition des Lochbilds relativ zu einem vereinbarten Bezugspunkt, wie z. B. der Oberseite des Kanals. Ein übereinstimmender Lochkreis garantiert nicht, dass zwei Lochbilder die gleiche Ausrichtung haben.

Lochbilder: Ein definiertes Bezugsmaß verwenden

Messen Sie die Lochpositionen von einem deutlich markierten Bezugspunkt aus. Berücksichtigen Sie bei rechteckigen Flanschen den Versatz des ersten Lochs, die Eckenanordnung und etwaige Änderungen der Teilung. Notieren Sie Langlöcher, vergrößerte Löcher und frühere Reparaturen.

Dokumentieren Sie beide Enden unabhängig voneinander. Bestätigen Sie, ob das Ersatzband vorgestanzt geliefert werden soll oder ob für die gewählte Konstruktion ein genehmigtes Verfahren zum Stanzen vor Ort erforderlich ist.

Kaltversatz von der Arbeitsbewegung trennen

Ein Ersatz-Gewebekompensator muss die spezifizierte Betriebsbewegung ausgehend von einem vereinbarten Montagebezugspunkt aufnehmen können. Ein während des Stillstands sichtbarer seitlicher Versatz ist nicht automatisch die erforderliche Nennleistung für die Querbewegung.

Bitten Sie den Anlageningenieur, zwischen einer beabsichtigten Kaltvorspannung und einer unbeabsichtigten Fehlausrichtung zu unterscheiden. Erzwingen Sie nicht, dass eine bewusst vorgespannte Verbindung in eine optisch zentrierte Position gebracht wird, und gehen Sie nicht davon aus, dass ein unerwarteter Versatz ohne Auswirkungen auf die Konstruktion absorbiert werden kann.

Geben Sie axiale Stauchung und Dehnung separat an, zusammen mit horizontaler und vertikaler Querbewegung sowie Winkelbewegung um identifizierte Achsen. Geben Sie an, welche Bewegungen gleichzeitig auftreten. Melden Sie bekannte Torsion, Schwingungsamplitude, Frequenz oder Druckpulsation zur gesonderten Bewertung.

Wenn keine Bewegungsdaten verfügbar sind, kennzeichnen Sie diese als unbekannt. Die Lockerheit, Falten oder scheinbare Dehnung des vorhandenen Bandes können dessen verbleibende Bewegungskapazität nicht bestimmen.

Die verbleibenden Komponenten inspizieren

Ein reiner Bandaustausch hängt von geeigneten verbleibenden Metallteilen ab. Dokumentieren Sie während der autorisierten Stillstandsinspektion Korrosion, verzogene Rahmen, beschädigte Schweißnähte, unebene Dichtflächen und scharfe Kanten. Überprüfen Sie Klemmleisten und Befestigungselemente auf Schäden, anstatt davon auszugehen, dass sie wiederverwendet werden können.

Fotografieren Sie Leitbleche, deren Befestigungspunkte, Überlappungen und verfügbare Freiräume. Die technische Prüfung muss den Freiraum über die gesamte spezifizierte Bewegung hinweg berücksichtigen, nicht nur an der bei der Vermessung gesehenen Position. Kontaktspuren können helfen, Stellen zu identifizieren, die eine genauere Untersuchung erfordern.

Dokumentieren Sie den Zustand und die Befestigung von Isolierkissen und Ablagerungsbarrieren. Fotografieren Sie verschobene Isolierungen, Ablagerungen und freiliegende Bereiche vor der genehmigten Reinigung. Entfernen Sie eine interne Komponente nicht nur deshalb aus dem Ersatzumfang, weil sie schwer zu identifizieren ist.

Dokumentieren Sie auch die äußere Isolierung oder Wetterschutzabdeckungen um den Kompensator. Änderungen an der thermischen Anordnung sollten mit dem Ersatzlieferanten besprochen werden, anstatt sie als kosmetische Wartungsentscheidung zu behandeln.

Das alte Band als Beleg verwenden, nicht als einzige Spezifikation

Ein altes Band kann helfen, Befestigungsspuren, Verschlussdetails und die frühere Konstruktion zu identifizieren. Verformungen, beschädigte Kanten oder Verschleiß können seine Abmessungen jedoch als Fertigungsvorlage unzuverlässig machen.

Dokumentieren Sie die gemessenen Abmessungen als „ausgebaute Komponente, wie vorgefunden“. Ziehen Sie ein beschädigtes Band nicht straff, nur um eine bequeme Breite oder Länge zu erhalten. Wenn ein Muster angefordert wird, legen Sie Prozessverunreinigungen offen und vereinbaren Sie vor dem Versand eine sichere Vorbereitung und Verpackung.

Geben Sie das Installationsdatum, die ungefähre Betriebsdauer, den Grund für den Austausch und alle kürzlich vorgenommenen Prozessänderungen an. Fügen Sie Fotos bei, die die gesamte Verbindung, deren Kennzeichnung, Befestigungen, Verschluss und jeden beschädigten Bereich mit einem Größenvergleich zeigen, sofern dies sicher möglich ist.

Beschreiben Sie Beobachtungen, ohne eine Diagnose vorauszusetzen. „Riss neben der stromaufwärtigen Schelle“ ist hilfreicher als „Gewebe zu schwach“. Ein Foto von Verfärbungen beweist nicht, dass die Temperatur den Ausfall verursacht hat.

Änderungen bei Brennstoff, Gaschemie, Feuchtigkeit, Staubbelastung, Temperatur oder Ventilatorbetrieb sollten angegeben werden. Ein Ersatzteil, das den früheren Abmessungen entspricht, erfordert möglicherweise dennoch ein anderes Material oder eine andere Schutzvorrichtung.

Wählen Sie die Lieferform vor der Bestellung

Geschlossenes flexibles Element

Bestätigen Sie, dass es einen praktikablen Installationsweg um die vorhandene Ausrüstung herum gibt. Ein werkseitig geschlossenes Element ist nicht automatisch installierbar, wenn beide Kanalenden fixiert bleiben.

Offenes Band für den Verschluss vor Ort

Bestätigen Sie, dass die gewählte Konstruktion eine Verbindung vor Ort zulässt. Vereinbaren Sie den Verschlussort, Zugang, Methode, Materialien und Personalbedarf mit dem Hersteller. Spleißdetails sind konstruktionsspezifisch.

Komplette oder abschnittsweise Montage

Überprüfen Sie Zugangsöffnungen, Hebebeschränkungen, maximale Transportabmessungen und die geplante Installationsreihenfolge. Geben Sie an, welche Montagearbeiten im Werk erwartet werden und welche dem Auftragnehmer vor Ort zugewiesen sind.

Vereinbaren Sie für jede Lieferform die Lochvorbereitung, Dichtungen oder Dichtungszubehör, Komponentenidentifikation und Installationsanweisungen. Es gibt keine universelle Spleißüberlappung, kein universelles Schraubenanzugsmoment und keine universelle Methode zum Bohren vor Ort, die für jeden Gewebekompensator geeignet ist.

Eine Ersatzteil-Anfrage (RFQ), die Sie kopieren können

Verwenden Sie einen Datensatz pro Ausrüstungskennzeichnung. Fügen Sie die bemaßte Skizze und die Originalzeichnung bei, falls verfügbar. Schreiben Sie „unbekannt“ neben fehlende Informationen, anstatt eine Null einzugeben oder anzunehmen, dass das vorherige Material weiterhin geeignet ist.

Genehmigen Sie die Zeichnung vor der Fertigung

Die Vermessung beschreibt den Ist-Zustand. Die genehmigte Ersatzteilzeichnung definiert, was hergestellt wird und welche Bedingungen es erfüllen muss.

Klären Sie alle Unterschiede zwischen der Originalzeichnung und den Feldmessungen. Bestätigen Sie Verbindungsabmessungen, Geometrie des fertigen flexiblen Elements, Lochvorbereitung, Verschlussort, Materialkonstruktion, Bewegungsreferenz und Lieferumfang. Vereinbaren Sie Toleranzen und alle standortabhängigen Abmessungen, bevor Sie die Produktion freigeben.

Überprüfen Sie nach Erhalt die Identifikation und die gelieferten Komponenten anhand der genehmigten Dokumente, bevor der Stillstand beginnt. Die Installation sollte den verbindungsspezifischen Anweisungen folgen, einschließlich der Anforderungen an Klemmen, Dichtungen, Isolierung und Abstände.

Fragen, die Ersatzteilbestellungen häufig verzögern

Kann ein Ersatzteil ohne die Originalzeichnung bewertet werden?

Ja. Eine bemaßte Vermessung, Fotos und Betriebsinformationen können eine erste Überprüfung unterstützen. Fehlende Informationen zu Bewegungen oder Materialien erfordern möglicherweise dennoch eine technische Bestätigung vor der Fertigung.

Kann nur das Gewebeband ausgetauscht werden?

Möglicherweise, sofern die verbleibenden Rahmen, Befestigungskomponenten und der interne Schutz weiterhin geeignet sind. Eine Inspektion und der vereinbarte Umfang bestimmen, ob ein Austausch nur des Bandes angemessen ist.

Löst ein breiteres Band wiederholtes Reißen?

Nicht unbedingt. Mehr Material beseitigt nicht die Ursache des Reißens und überprüft auch nicht den Freiraum. Überprüfen Sie die Befestigungsgeometrie, die Bewegung, die Temperatur und Anzeichen von Kontakt, bevor Sie die Bandabmessungen ändern.

Senden Sie BSTFLEX Ihre Details zum Ersatz-Kompensator

BSTFLEX fertigt nichtmetallische Gewebekompensatoren in runden, rechteckigen und kundenspezifischen Konfigurationen. Ersatzanforderungen können anhand vorhandener Zeichnungen, Maßprotokolle und Betriebsbedingungen bewertet werden.

Senden Sie das Kompensatorschild, die Aufmaßskizze, Fotos, den gewünschten Lieferumfang und das erforderliche Lieferdatum. Fügen Sie Daten zu Temperatur, Druck, Gaszusammensetzung und Bewegung bei, damit sich das Angebot nicht nur auf die Abmessungen, sondern auf die Anwendung bezieht.
