Eine maßgefertigte Isolierhülle kann nur so gut passen wie die Informationen, die für ihr Schnittmuster verwendet wurden. Gesamtlänge und Durchmesser sind ein nützlicher Ausgangspunkt, aber sie zeigen keine Ventilstangen, Flansche, Stützhalterungen, Kabeleinführungen, Ablasspunkte oder den für das Öffnen der Abdeckung verfügbaren Platz.
Dieser Leitfaden erklärt, wie man praktische Maße für eine abnehmbare Isolierhülle sammelt, welche Fotos man machen sollte und welche Betriebsdetails die Maße begleiten sollten. Er gilt für Ventile, Rohre, Flansche, Filter, Trommeln und andere industrielle Anlagen.
Für fertige maßgefertigte Abdeckungen und Projektfertigung besuchen Sie die Hersteller für abnehmbare Isolierhüllen nach Maß Seite. Bestehende Hüllentypen können auch in der abnehmbare Isolierhüllen Kategorie überprüft werden.
Industrielle Anlagen sind selten ein sauberer Zylinder oder ein rechteckiger Kasten. Ein Ventil kann ein Oberteil, ein Handrad, einen Stellantrieb, Flansche und einen Ablassanschluss haben. Ein Filtergehäuse kann einen abnehmbaren Deckel, ein Manometer, Stützbeine und mehrere Stutzen enthalten. Eine Trommel kann Griffe, eine obere Öffnung, einen Auslass und ein Heizsystem haben.
Wenn nur der Hauptdurchmesser und die Länge angegeben werden, deckt eine Hülle zwar die heiße Oberfläche ab, kann aber den Betrieb oder die Wartung behindern. Ein brauchbares Schnittmuster muss vier Fragen beantworten:
Der Messvorgang sollte daher mit der Isolationsgrenze beginnen, nicht mit dem Maßband.
Entscheiden Sie, wo die Abdeckung beginnt und endet. Markieren Sie diese Punkte auf einer Zeichnung oder direkt auf einem Foto. Die Grenze sollte um jede Verbindung zu angrenzenden Rohrleitungen, fester Isolierung oder einem anderen abnehmbaren Abschnitt klar erkennbar sein.

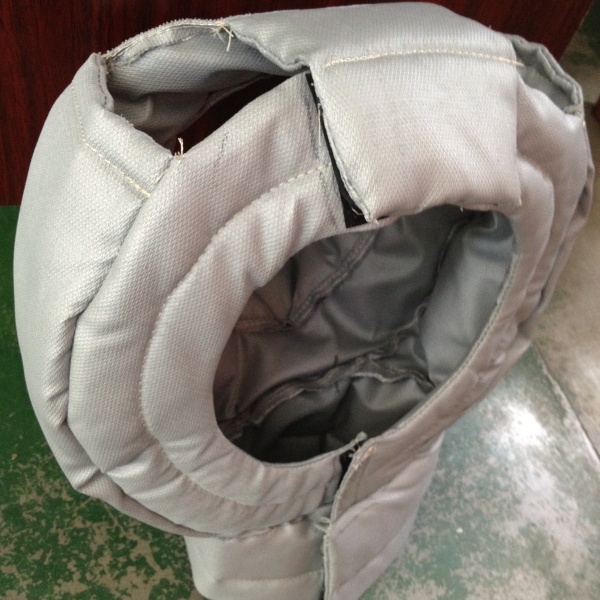

Bei einem Ventil kann die Hülle nur den Ventilkörper abdecken oder sowohl Flansche als auch einen Teil des angrenzenden Rohrs einschließen. Bei einem Filter kann sie den Körper abdecken, während die Deckelklemme und der Ablass frei bleiben. Bei einer Trommel kann sie in einen Körpermantel und eine separate Deckelabdeckung unterteilt sein.

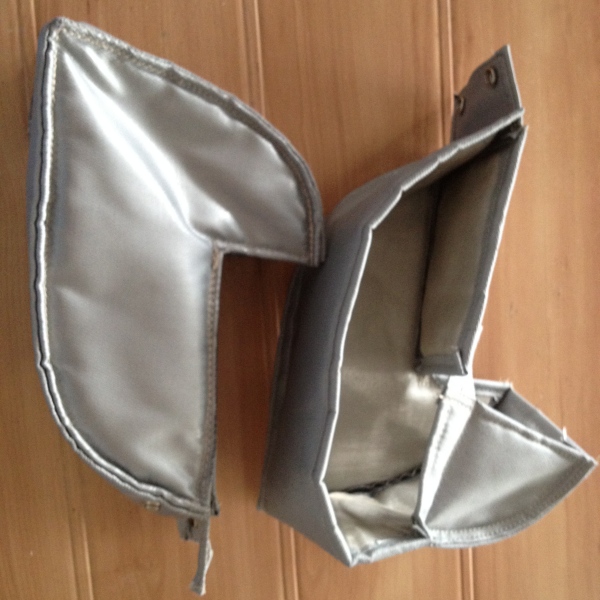

Wenn mehrere Teile erforderlich sind, weisen Sie jedem Abschnitt einen einfachen Teilnamen oder eine Nummer zu. Dies erleichtert die Zuordnung von Maßen, Zeichnungen und Fotos während der Produktion.
Verwenden Sie konsequent Millimeter oder Zoll. Geben Sie die Einheit auf jedem Blatt an. Mischen Sie keine Einheiten in derselben Maßtabelle.
| Messung | Was aufzuzeichnen ist | Warum es wichtig ist |
|---|---|---|
| Gesamtlänge | Abstand zwischen den zwei geplanten Hüllenkanten | Definiert die Abdeckung entlang der Anlage oder des Rohrs |
| Gesamtbreite | Maximales Seitenmaß innerhalb der Isolationsgrenze | Erfasst Gehäuse, Flansche und Vorsprünge, die breiter als der Hauptkörper sind |
| Gesamthöhe | Maß von ganz unten nach ganz oben, einschließlich fester Vorsprünge | Hilft bei der Festlegung der fertigen Hülle und der Plattenanordnung |
| Außendurchmesser | Durchmesser der blanken Komponente an jedem relevanten Abschnitt | Wird für zylindrische Körper, Rohre, Flansche und Behälter verwendet |
| Umfang | Gemessen um die tatsächliche Oberfläche, auf der die Hülle sitzen wird | Nützlich, wenn eine Komponente nicht perfekt rund ist oder der Zugang begrenzt ist |
| Anschlussgröße | Rohraußendurchmesser, Flanschdurchmesser und Anschlussposition | Definiert Öffnungen und den Übergang zur angrenzenden Isolierung |
| Abstand | Freiraum zwischen der Ausrüstung und nahegelegenen Strukturen | Bestimmt, ob die Abdeckung gewickelt, geschnürt und entfernt werden kann |
Messen Sie die blanke Ausrüstung, es sei denn, die neue Matte wird über einer vorhandenen Schicht installiert. Wenn eine andere Schicht an Ort und Stelle bleibt, geben Sie deren fertigen Außendurchmesser und Dicke an.
Ein Vorsprung ist jedes Teil, das durch die Hauptform der Matte hindurch oder darüber hinaus ragt. Häufige Beispiele sind Ventilstangen, Griffe, Stellantriebe, Messgeräte, Sensoren, Kabel, Halterungen, Hebeösen, Abläufe, Entlüftungen und kleine Abzweigrohre.
Notieren Sie für jeden Vorsprung:
Beschreiben Sie einen Vorsprung nicht einfach als links oder rechts befindlich. Die Blickrichtung kann sich zwischen Fotos ändern. Verwenden Sie eine beschriftete Referenz, wie z. B. Einlassseite, Auslassseite, obere Mittellinie oder Flanschfläche.
Die Ventilgeometrie ändert sich je nach Ventiltyp, Druckklasse, Endanschluss und Stellantriebsanordnung. Die Nennweite des Rohrs oder Ventils allein definiert nicht die äußere Form.
Sammeln Sie für eine maßgefertigte Ventiljacke die folgenden Abmessungen:
Geben Sie klar an, ob das Handrad oder der Stellantrieb außerhalb der Isolierung bleiben muss. Die meisten Ventilabdeckungen erfordern eine geformte Öffnung um die Stange oder das Oberteil, aber das korrekte Layout hängt von der tatsächlichen Ausrüstung ab.
Beispiele für fertige Konstruktionen finden Sie unter abnehmbare Ventilisolierjacken.
Notieren Sie den Rohraußendurchmesser und die erforderliche isolierte Länge. Notieren Sie alle Schweißnähte, Klemmen, Stützen, Identifikationsschilder oder Instrumente innerhalb des Mattenbereichs. Wenn das Rohr bereits eine feste Isolierung neben dem abnehmbaren Abschnitt hat, messen Sie den Außendurchmesser dieser Isolierung, damit die neue Abdeckung korrekt daran anschließen kann.
Notieren Sie den Rohraußendurchmesser, den Bogenwinkel, den Mittellinienradius (falls bekannt) und die an jedem Ende verfügbare gerade Länge. Ein Foto, das rechtwinklig zum Bogen aufgenommen wurde, ist nützlich. Wenn der Bogen nahe an einer Wand oder einem anderen Rohr liegt, geben Sie den Mindestabstand an.
Notieren Sie den Flanschaußendurchmesser, die Flanschdicke, den Bolzenüberstand und die gesamte Baulänge des Flanschpaares. Zeigen Sie an, ob die Matte nur die Flansche abdecken oder auch die angrenzende Rohrisolierung überlappen soll.
Wenn ein Flansch häufig inspiziert werden muss, bestimmen Sie die bevorzugte Öffnungsrichtung. Der Verschluss sollte nach der Installation zugänglich sein und nicht direkt an einer Wand, einem Boden oder einer benachbarten Leitung platziert werden.

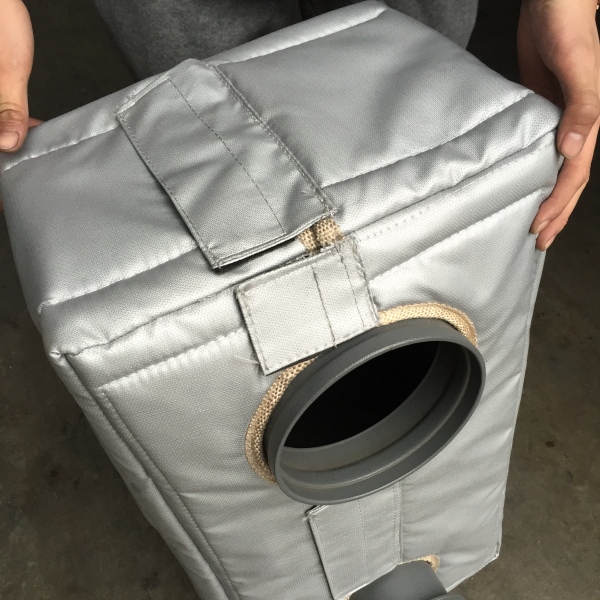

Filter und Siebe müssen zur Reinigung oder zum Austausch von Elementen regelmäßig geöffnet werden. Das Isolierungsmuster sollte der Wartungsmethode folgen, anstatt das Gerät als einen einzigen geschlossenen Behälter zu behandeln.
Notieren Sie den Gehäusedurchmesser, die Gehäuselänge, den Durchmesser des Deckels oder der Abdeckung, die Deckeltiefe, die Anordnung der Klemmen, die Positionen von Ein- und Auslass, die Position des Ablaufs, die Position des Manometers und Details zur Halterung. Geben Sie an, welche Teile bei der normalen Wartung entfernt werden.
Bei einem Korbsieb oder Filtergehäuse kann es praktischer sein, einen Gehäuseabschnitt und einen separaten Deckelabschnitt zu verwenden. Ein Y-Sieb benötigt möglicherweise ein geformtes Stück um den abgewinkelten Abzweig und die Ablassschraube. Fotos sollten das Gerät sowohl im zusammengebauten Zustand als auch, sofern praktikabel, in seiner normalen, für die Wartung geöffneten Position zeigen.
Siehe die kundenspezifische abnehmbare Filterisolierabdeckung Seite für diesen Produkttyp.
Notieren Sie bei einer zylindrischen Trommel oder einem Behälter den Gehäusedurchmesser oder -umfang, die Höhe der geraden Seite sowie die Form von Ober- und Unterseite. Messen Sie alle Stutzen, Griffe, Beine, Klemmen, Hebepunkte, Auslässe und Steuerungskomponenten.
Geben Sie an, ob der Deckel sich öffnen lässt, abgenommen werden kann oder fest montiert bleibt. Wenn der Behälter von oben befüllt, gereinigt oder inspiziert wird, ist eine separate Deckelabdeckung möglicherweise praktischer als eine vollständige Umhüllung. Messen Sie bei bodenmontierten Geräten den Abstand unter dem Behälter und geben Sie an, ob die Isolierung über der Basis enden soll.
Die kundenspezifische abnehmbare Trommelisolierabdeckung Seite zeigt den Einkaufsweg für Trommelanwendungen.
Fotos helfen dabei, Geometrien zu erklären, die in einer Tabelle schwer zu beschreiben sind. Sie sollten die Messungen unterstützen, nicht ersetzen.
Machen Sie mindestens die folgenden Aufnahmen:
Platzieren Sie ein Lineal, ein Maßband oder ein deutlich erkennbares Referenzobjekt auf ausgewählten Fotos. Halten Sie die Kamera so rechtwinklig wie möglich zur abgebildeten Oberfläche. Weitwinkelaufnahmen, die sehr nah am Gerät gemacht wurden, können die Proportionen verzerren.
Markieren Sie Messbuchstaben direkt auf Kopien der Fotos. Dieselben Buchstaben sollten in der Dimensionstabelle erscheinen. Zum Beispiel kann A die Gesamtlänge, B den Hauptdurchmesser und C die Spindelhöhe kennzeichnen.
Eine bemaßte Gerätezeichnung ist der beste Ausgangspunkt, wenn sie die installierte Einheit genau darstellt. Heben Sie die genaue Isolierungsgrenze hervor und identifizieren Sie alle Komponenten, die nach der Erstellung der ursprünglichen Zeichnung hinzugefügt wurden.
Für flache oder mäßig komplexe Formen kann eine physische Schablone helfen, den Umriss zu definieren. Verwenden Sie stabiles Plattenmaterial, markieren Sie die Geräteseite und die Außenseite und identifizieren Sie alle Ausschnitte. Ein Muster der Abdeckung kann ebenfalls bewertet werden, jedoch sollten Schäden, Schrumpfung oder Änderungen vor Ort notiert werden, damit sie nicht unbeabsichtigt kopiert werden.
Dreidimensionale Dateien können komplexe Projekte unterstützen, ersetzen jedoch keine Informationen über Wartungszugang, Verschlussposition und die erforderliche Isolierungsgrenze.
Geben Sie die tatsächlichen Geräteabmessungen an, es sei denn, das Angebot fordert ausdrücklich die Abmessungen der fertigen Isolierdecke. Der Hersteller der Isolierdecke berücksichtigt normalerweise die Isolierungsdicke, die Nahtkonstruktion, die Überlappung und die Verschlussanordnung bei der Musterentwicklung.
Wenn das Personal vor Ort eigene Zugaben hinzufügt, ohne diese zu kennzeichnen, kann dieselbe Zugabe doppelt hinzugefügt werden. Dies kann zu einer zu großen Abdeckung, falsch platzierten Öffnungen oder lockeren Verschlüssen führen.
Jede Toleranz, die bereits in einem Maß enthalten ist, sollte klar schriftlich festgehalten werden. Geben Sie beispielsweise an, ob ein Umfang die tatsächliche Metalloberfläche, die Außenseite einer vorhandenen Isolierung oder der erforderliche Umfang der fertigen Abdeckung ist.
Abmessungen definieren die Form, aber nicht die Konstruktion. Fügen Sie dem Messblatt die folgenden Serviceinformationen bei:
Diese Details helfen bei der Bestimmung des Außengewebes, der heißseitigen Auskleidung, des Isolationskerns, des Nähfadens und der Befestigungsmethode. Käufer, die diese Komponenten separat beschaffen, können den bestehenden Leitfaden für abnehmbare Isolationsmatten lesen.

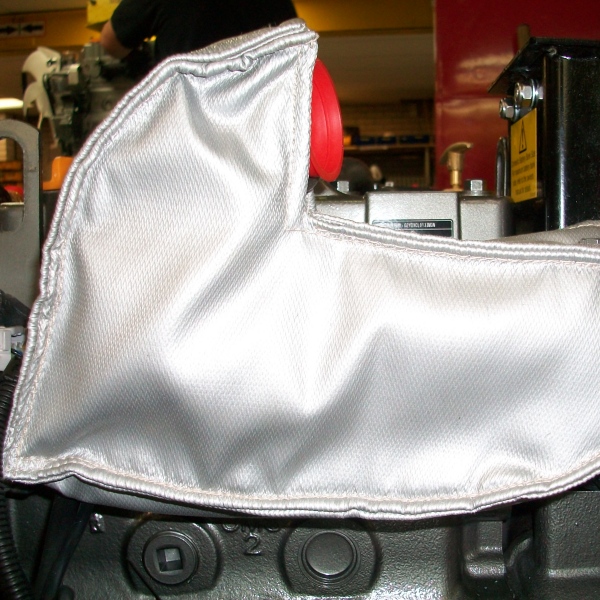

Ein Schnittmuster passt möglicherweise auf das Gerät, ist aber dennoch schwer zu installieren, wenn die Öffnungsrichtung falsch ist. Identifizieren Sie, wo ein Installateur stehen, greifen und die Abdeckung an ihren Platz ziehen kann. Zeigen Sie jede Seite, die durch eine Wand, einen Boden, eine Schutzvorrichtung oder ein benachbartes Bauteil blockiert ist.
Geben Sie bei größeren Geräten an, ob eine oder mehrere Personen die Matte installieren werden. Mehrteilige Abdeckungen sollten eine klare Montagefolge und passende Kennzeichnungen haben. Wenn eine Überkopfmontage erforderlich ist, können Gewicht, Zugang für Hebezeuge und temporäre Unterstützung das Design beeinflussen.

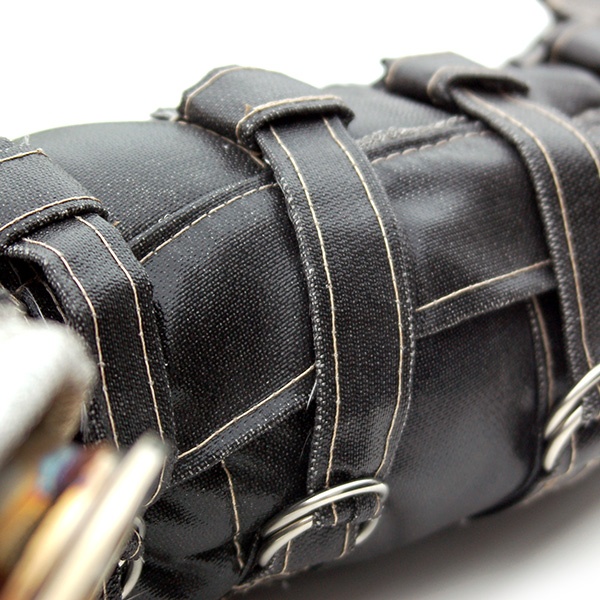

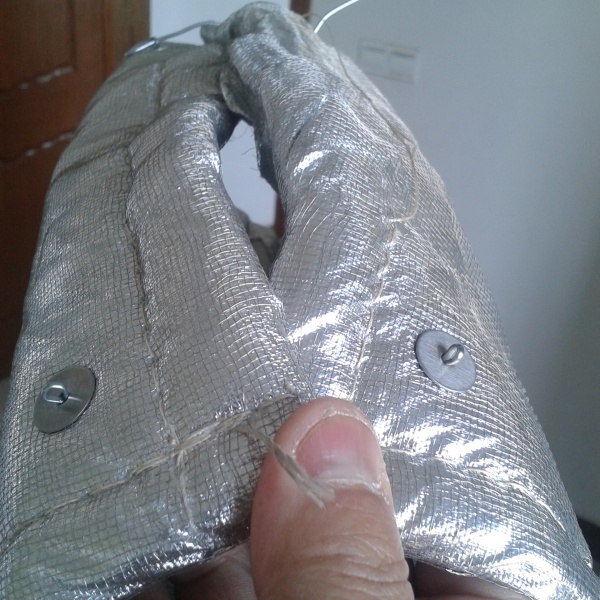

Das Verschlusssystem sollte zugänglich bleiben, nachdem die Matte in Position ist. Es sollte zudem von beweglichen Teilen ferngehalten werden und darf den Betrieb von Ventilen, Griffen oder Inspektionspunkten nicht behindern.
Die Nennweite ist eine Systembezeichnung und entspricht möglicherweise nicht dem gemessenen Außendurchmesser. Notieren Sie den tatsächlichen Außendurchmesser oder identifizieren Sie den zutreffenden Rohrstandard und die Größe eindeutig.
Flansche, Hauben, Klemmen und Halterungen bilden oft die maximalen Abmessungen. Messen Sie die gesamte Hülle und notieren Sie den Hauptkörper separat.
Eine Ausschnittgröße ohne Positionsangabe ist unvollständig. Messen Sie von einer festen Kante, Flanschfläche oder Mittellinie aus, damit die Öffnung korrekt positioniert werden kann.
Eine Abdeckung benötigt Platz zum Wickeln, Überlappen und Schließen. Notieren Sie den Abstand zu nahegelegenen Wänden, Rohren, Plattformen und Schutzvorrichtungen.
Fotos von verschiedenen Einheiten können leicht verwechselt werden. Fügen Sie jedem Bildsatz das Gerätekennzeichen, die Teilenummer oder den Verweis auf das Messblatt hinzu.
Geben Sie genau an, was gemessen wurde. Fügen Sie nicht stillschweigend Platz für Isolierung, Nähte oder Überlappungen hinzu.
Prüfen Sie vor dem Absenden der Anfrage, ob das Paket Folgendes enthält:
Wenn einige Informationen nicht verfügbar sind, markieren Sie diese als unbekannt, anstatt zu schätzen. BSTFLEX kann die verfügbaren Daten prüfen und feststellen, welche fehlenden Abmessungen vor der Schnittmusterfreigabe erforderlich sind.
Fotos können eine erste Prüfung unterstützen, aber für die Produktion sind normalerweise Maße erforderlich. Legen Sie ein Maßband oder einen Maßstab in ausgewählte Bilder und beschriften Sie die Ausrüstung aus jedem relevanten Winkel.
Die Messung vor Ort sollte den Sicherheitsvorschriften des Standorts folgen. Notieren Sie den Zustand, unter dem die Maße genommen wurden, und identifizieren Sie jede signifikante thermische Bewegung oder Ausdehnung, die berücksichtigt werden muss.
Beides kann nützlich sein. Der Durchmesser eignet sich gut für reguläre runde Komponenten. Der Umfang kann bei installierter Ausrüstung oder Formen, die nicht perfekt rund sind, praktischer sein. Geben Sie genau an, wo die Messung durchgeführt wurde.
Geben Sie die tatsächlichen Gerätemaße an und führen Sie die erforderliche Isolierdicke separat auf. Wenn die Hülle eine vorhandene Isolierung abdecken soll, geben Sie die fertigen Außenmaße dieser Schicht an.
Dies kann möglich sein, wenn die Außenmaße und Störpunkte tatsächlich identisch sind. Vergleichen Sie die tatsächlichen Messungen, anstatt sich nur auf den Ventiltyp oder die Nenngröße zu verlassen.
Erstellen Sie eine einfache Handskizze mit beschrifteten Maßen und kombinieren Sie diese mit Fotos aus mehreren Winkeln. Eine klare Skizze vor Ort ist oft nützlicher als eine alte Zeichnung, die nicht mit der installierten Ausrüstung übereinstimmt.
Die Öffnung sollte für den Installateur zugänglich sein und bewegliche Teile, Leckageprüfpunkte und blockierte Seiten vermeiden. Zeigen Sie den verfügbaren Arbeitsraum auf den Fotos und der Zeichnung.
Nicht für jedes Projekt. Zeichnungen, Messungen und Fotos sind oft ausreichend. Ein Muster oder eine Schablone kann bei komplexer, unregelmäßiger oder zuvor modifizierter Ausrüstung nützlich sein.
BSTFLEX fertigt maßgeschneiderte abnehmbare Isolierhüllen für Ventile, Rohre, Flansche, Filter, Trommeln, Abgaskomponenten und Industrieausrüstung. Senden Sie das Messblatt, Fotos, Betriebstemperatur, Umgebung und die erforderliche Menge an sales@pkfiresleeve.com.
Für einen Überblick über Musterentwicklung, Zuschnitt, Schichtaufbau, Nähen und Endkontrolle lesen Sie wie man eine abnehmbare Isolierhülle herstellt.
