Es gibt keine einzelne korrekte Dicke für jede abnehmbare Isolierhülle. Zwei Abdeckungen, die an Geräten mit derselben Temperatur installiert sind, benötigen möglicherweise unterschiedliche Isolierdicken, da der Gerätedurchmesser, die Umgebungsbedingungen, der verfügbare Freiraum, das Kernmaterial und die erforderliche Oberflächenleistung unterschiedlich sind.
Eine sinnvolle Entscheidung über die Dicke beginnt mit der Aufgabe, die die Hülle erfüllen muss. Ist die Priorität die Reduzierung des Wärmeverlusts, die Senkung der freiliegenden Oberflächentemperatur, der Schutz einer nahegelegenen Komponente, die Aufrechterhaltung der Prozesstemperatur oder das Einpassen der Isolierung in einen begrenzten Raum? Die Antwort ändert die Konstruktion.

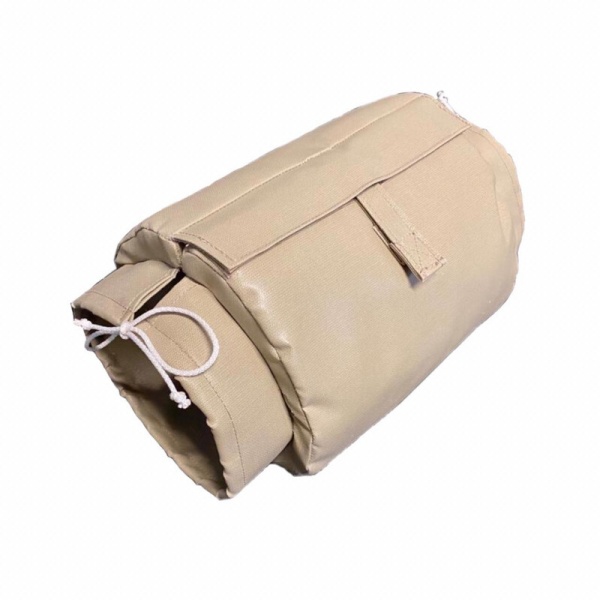

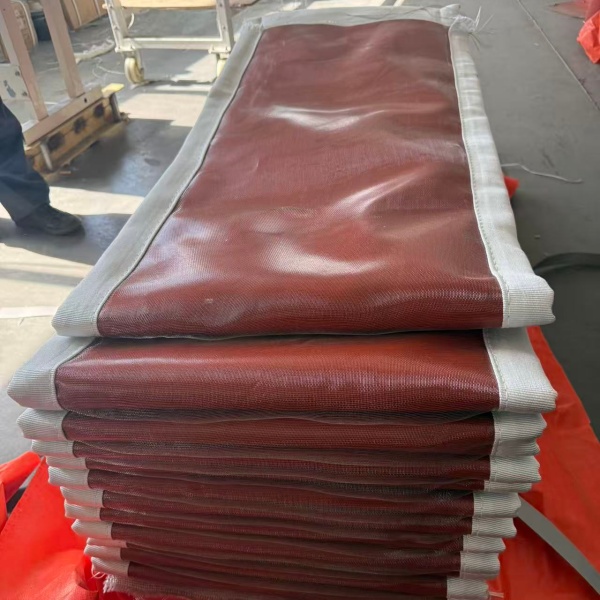

BSTFLEX stellt abnehmbare Isolierhüllen für Ventile, Rohre, Abgasteile, Filter, Trommeln und Industrieanlagen her. Die Dicke der Hülle kann an die Ausrüstung und die Betriebsbedingungen angepasst werden, anstatt jede Anwendung in eine Standardbauweise zu zwingen.
Die Betriebstemperatur ist wichtig, kann aber die Dicke der Hülle nicht allein bestimmen. Eine Dickenempfehlung sollte mindestens Folgendes berücksichtigen:
Eine Projektspezifikation kann eine nominelle Kerndicke, einen maximalen Wärmeverlust, eine erforderliche Außenoberflächentemperatur oder eine Kombination dieser Anforderungen angeben. Wenn die Leistung spezifiziert ist, sollte die Dicke durch eine geeignete Wärmeübertragungsberechnung überprüft werden, anstatt sie aus einer reinen Temperaturtabelle auszuwählen.

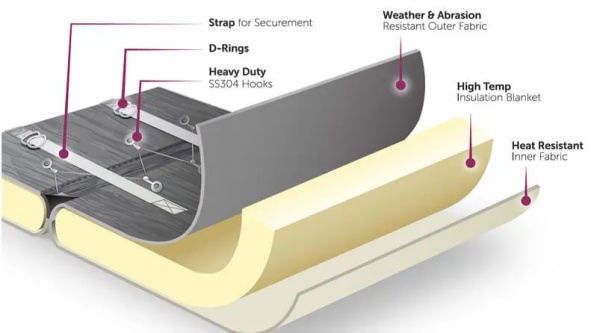

Käufer verwenden oft das Wort Dicke, ohne zu definieren, was gemessen wird. Eine abnehmbare Abdeckung hat mehrere Schichten, und während eines Projekts können drei verschiedene Werte diskutiert werden.
| Dickenbegriff | Bedeutung | Warum es wichtig ist |
|---|---|---|
| Nominelle Kerndicke | Die spezifizierte Dicke der Isoliermatte vor der Endmontage und Installation | Wird für die Materialauswahl und thermische Berechnungen verwendet |
| Montierte Hüllendicke | Die ungefähre Dicke, nachdem die Hülle, die Auskleidung, die Nähte und die interne Befestigung hinzugefügt wurden | Beeinflusst das Muster, die Paneelkanten und die Handhabung |
| Installierte Dicke | Die Dicke, nachdem die Hülle angepasst, geschlossen und lokal um die Ausrüstung herum komprimiert wurde | Bestimmt die fertigen Außenabmessungen und den tatsächlichen Freiraum |
Die installierte Hülle bleibt nicht um jede Naht, Flanschkante oder jeden Verschluss herum vollkommen gleichmäßig. Wenn der Freiraum knapp ist, sollte das Design den dicksten lokalen Bereich berücksichtigen, anstatt sich nur auf den nominellen Kernwert zu verlassen.
Wenn der Zweck Energieeinsparung oder Prozesstemperaturstabilität ist, ist der wichtige Wert der Wärmefluss von der isolierten Ausrüstung unter den erwarteten Betriebs- und Umgebungsbedingungen. Eine Erhöhung der Kerndicke reduziert im Allgemeinen die Wärmeübertragung, aber jede zusätzliche Schicht führt zu einer geringeren inkrementellen Verbesserung. Materialkosten, Hüllengröße, Gewicht und Installationsraum nehmen ebenfalls zu.
Die wirtschaftliche Dicke ist daher nicht automatisch die dickste Konstruktion, die genäht werden kann. Es ist die Konstruktion, die das erforderliche thermische Ergebnis bei einer praktischen installierten Größe und Projektkosten liefert.
Wenn Personenschutz oder nahegelegene Komponenten das Hauptanliegen sind, kann das Projekt eine maximale Oberflächentemperatur der Hülle spezifizieren. Dies sollte unter Verwendung der tatsächlichen Gerätetemperatur, Umgebungstemperatur, Luftbewegung, Hüllenausrichtung und Oberflächeneigenschaften bewertet werden.
Ein in ruhender Innenluft gemessenes Oberflächentemperaturergebnis sollte nicht für den Außeneinsatz bei Wind, Regen oder direkter Sonneneinstrahlung angenommen werden. Die Test- oder Berechnungsbedingungen müssen angegeben werden.
Einige Ventile, Abgaskomponenten und Prozessbaugruppen sind in der Nähe von Schutzvorrichtungen, Wänden, Böden oder angrenzenden Rohrleitungen installiert. Eine dicke Matte mag auf dem Papier eine gute Isolierung bieten, kann aber unmöglich anzubringen, zu schließen oder zu entfernen sein.
Projekte mit geringem Freiraum erfordern möglicherweise einen dünneren Kern mit besserer Wärmeeffizienz, eine segmentierte Matte, eine reduzierte Dicke nur an der Engstelle oder eine Änderung der Verschlussanordnung. Jede lokale Reduzierung muss überprüft werden, da sie einen heißeren Bereich auf der fertigen Abdeckung erzeugen kann.
Einspritzzylinder, beheizte Filter, Trommeln und andere Prozessanlagen benötigen möglicherweise eine Isolierung, um Zyklen zu reduzieren oder die Produkttemperatur aufrechtzuerhalten. Bei diesen Anwendungen können Heizleistung, Betriebszyklus, Aufwärmzeit und Zugangsbedingungen genauso wichtig sein wie die maximale Oberflächentemperatur.
Zwei Isoliermaterialien mit der gleichen Nenndicke bieten nicht unbedingt die gleiche thermische Leistung. Der relevante Wert ist die Wärmeleitfähigkeit des Materials über den erwarteten Temperaturbereich, zusammen mit Dichte, Kompressionsverhalten und Langzeitstabilität.
Glasfasernadelmatten werden häufig in flexiblen Industrieabdeckungen verwendet, da sie geschnitten, geschichtet und in unregelmäßige Muster genäht werden können. Sie eignen sich für viele allgemeine Heißanwendungen, wenn die gewählte Qualität der Betriebstemperatur entspricht. Die endgültige Dicke sollte die Kompression an Stepppunkten, Nähten und engen Biegungen berücksichtigen.
Kieselsäurenadelmatten werden dort ausgewählt, wo ein Kern für höhere Temperaturen erforderlich ist, während eine flexible, genadelte Konstruktion beibehalten werden soll. Materialzusammensetzung, Dichte und verfügbare Dicke sollten bestätigt werden, anstatt davon auszugehen, dass jede Kieselsäurematte die gleiche Leistung erbringt.
Keramikfaserisolierungen können für anspruchsvollere Heißanwendungen in Betracht gezogen werden. Das Matten-Design benötigt dennoch eine geeignete Heißseiten-Auskleidung, eine Außenhülle, Nähgarn und eine Verschlussanordnung. Ein Hochtemperaturkern macht nicht automatisch die gesamte Baugruppe für dieselbe Temperatur geeignet.
Eine hocheffiziente flexible Isolierung kann dort helfen, wo Platz oder Gewicht begrenzt sind, aber der Vergleich sollte anhand von thermischen Projektdaten, Handhabungsanforderungen und den gesamten Installationskosten erfolgen. Ein dünnes Material ist nicht automatisch die beste Wahl, wenn es leicht beschädigt werden kann, schwer zu nähen ist oder für wiederholtes Entfernen ungeeignet ist.
BSTFLEX liefert ausgewählte Hochtemperatur-Isolierkerne in verschiedenen Materialarten und Dicken. Die Verfügbarkeit hängt von der Kernqualität und der Projektspezifikation ab. Käufer, die ihre eigenen Abdeckungen herstellen, können auch den Leitfaden für abnehmbare Isolierkissenmaterialien prüfen.
Eine maximale Materialeinsatztemperatur beschreibt die thermische Leistungsfähigkeit unter angegebenen Bedingungen. Sie sagt dem Käufer nicht, wie viel Wärme durch die Matte entweicht oder wie hoch die äußere Oberflächentemperatur sein wird.
Die Isolierleistung hängt von der gesamten Baugruppe ab. Ein Material mag die heiße Seite vertragen, benötigt aber dennoch mehr Dicke, um ein Wärmeverlustziel zu erreichen. Umgekehrt kann ein dickerer Kern kein Außenmaterial, Garn oder Befestigungselement kompensieren, das für die Belastung ungeeignet ist.
Die Dauerbetriebstemperatur und die kurzzeitige Spitze sollten separat angegeben werden. Direkte Flammen, Abgaslecks, geschmolzene Spritzer und Strahlungswärme von einer benachbarten Quelle sind unterschiedliche Bedingungen und sollten nicht als gewöhnlicher Oberflächenkontakt behandelt werden.
Die Wärmeübertragung von einem kleinen Ventilkörper ist nicht identisch mit der Wärmeübertragung von einem großen flachen Behälter bei gleicher Temperatur. Krümmung, Oberfläche, Ausrichtung und lokaler Luftstrom beeinflussen das Ergebnis.
Die Mattendicke verändert auch die fertige Außengröße. Bei einem kleinen Rohr kann das Hinzufügen einer Isolierung um den gesamten Umfang zu einer großen prozentualen Zunahme des Außendurchmessers führen. Dies kann sich auf Klemmen, Schutzvorrichtungen, Laufstege und den Abstand zu benachbarten Leitungen auswirken.
Bei einem großen Filter oder einer Trommel kann die gleiche Nenndicke ein schweres Paneel erzeugen, das als ein Stück schwer zu entfernen ist. Das Unterteilen der Abdeckung in beschriftete Abschnitte kann die Handhabung verbessern, ohne die gewählte Kerndicke zu ändern.
Thermische Berechnungen beginnen oft mit einer gleichmäßigen Isolierschicht, aber eine genähte Abdeckung umfasst Überlappungen, Nähte, Ausschnitte, Stepppunkte und Befestigungselemente. Diese Details halten die Matte zusammen und machen sie abnehmbar, können aber auch die lokale Dicke beeinflussen.

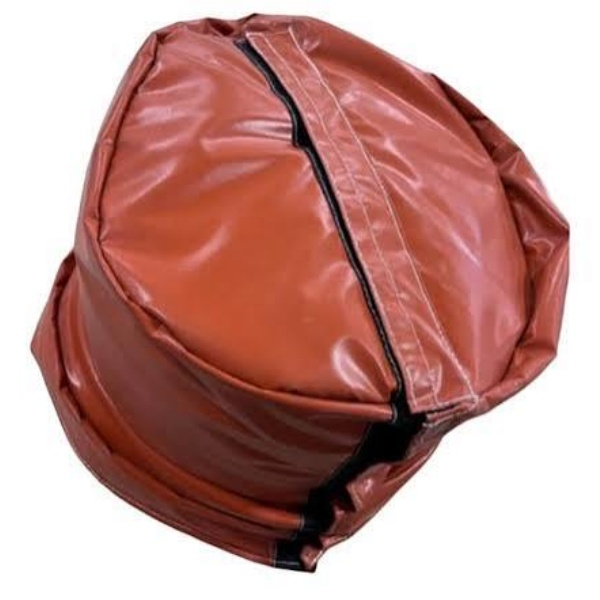

Diese Effekte sind besonders wichtig bei Ventilen, Flanschen und Geräten mit vielen Durchdringungen. Das Design der abnehmbaren Ventilisolierjacke sollte den Zugang zu Spindel, Griff oder Stellantrieb ermöglichen und gleichzeitig die Isoliergrenze so durchgängig wie möglich halten.
Messen Sie den Mindestabstand vom blanken Gerät zu jedem nahegelegenen Hindernis. Berücksichtigen Sie Wände, Böden, Schutzvorrichtungen, Kabeltrassen, Stahlstützen, benachbarte Rohre und bewegliche Teile.
Der benötigte Platz ist größer als die nominelle Kerndicke. Es kann ein Spielraum erforderlich sein für:
Eine Matte, die zwar in den statischen Spalt passt, aber nicht geöffnet oder entfernt werden kann, ist kein praktisches abnehmbares Design. Verwenden Sie das Messverfahren in Anleitung zum Messen für eine maßgefertigte abnehmbare Isolierhülle bevor die endgültige Kerndicke genehmigt wird.
Flexible Isolierkerne enthalten Lufträume, die zum Wärmewiderstand beitragen. Übermäßige Kompression reduziert die Dicke und kann die Leistung verändern. Kompression kann an Nähten, unter Gurten, um kleine Radien herum oder bei zu eng zugeschnittenen Matten auftreten.
Der Zweck des Verschlusses besteht darin, die Matte sicher zu halten, nicht sie gegen die Ausrüstung zu quetschen. Wenn eine Abdeckung wiederholt übermäßige Kraft zum Schließen erfordert, überprüfen Sie die Abmessungen der Ausrüstung, das Schnittmuster, die Überlappung und die Kerndicke, anstatt einfach die Beschläge fester zu ziehen.
Bei wiederholter Produktion sollte das genehmigte Muster definieren, wie die Mattendicke geprüft wird. Der Prüfpunkt, die Messmethode und die zulässige Toleranz sollten konsistent sein, da eine weiche Matte unter unterschiedlichem Druck unterschiedliche Messwerte liefern kann.
Ein dicker Isolierabschnitt kann aus mehr als einer Schicht aufgebaut sein. Mehrere Schichten können das Zuschneiden und die Montage erleichtern und die Wahrscheinlichkeit verringern, dass Fugen über die gesamte Dicke hinweg fluchten. Sie können auch die Kombination verschiedener Materialien ermöglichen, wo das Projekt dies erfordert.
Die Schichtung muss kontrolliert werden. Ungesicherte Schichten können sich während der Handhabung verschieben, bündeln oder trennen. Das Design sollte die Schichtausrichtung, die Fugenposition, die interne Befestigung und die Art und Weise, wie der Kern in der Hülle gehalten wird, spezifizieren.
Die Verwendung von mehr Schichten verbessert das Ergebnis nicht automatisch, wenn die fertige Baugruppe stark komprimiert oder schlecht angepasst ist.
| Projektbedingung | Mögliche Designrichtung | Benötigte Informationen |
|---|---|---|
| Reduzierung des Wärmeverlusts ist das Hauptziel | Kerntyp und Dicke basierend auf dem erforderlichen Wärmestrom berechnen | Oberflächentemperatur, Umgebungsbedingungen, Ausrüstungsabmessungen und Wärmeverlustziel |
| Außenoberflächentemperatur ist begrenzt | Die Baugruppe basierend auf dem angegebenen Berührungs- oder Oberflächentemperaturziel auswählen | Zieltemperatur, Umgebungstemperatur, Wind und Mattenausrichtung |
| Freiraum ist eingeschränkt | Dünnere Kerne, lokale Profilierung oder segmentierte Konstruktion prüfen | Mindestspalte, Fotos und Entnahmerichtung |
| Matte wird häufig entfernt | Thermische Dicke mit Handhabung, Panelgröße und Kernfixierung abgleichen | Wartungsintervall, Zugang für Installateure und zulässiges Panelgewicht |
| Ausrüstung weist starke Vibrationen auf | Kernbewegung, Steppung und Verschlusssicherheit kontrollieren | Vibrationsquelle, Montageposition und Servicezyklus |
| Unregelmäßige Ausrüstung hat viele Durchdringungen | Geformte Abschnitte und kontrollierte Überlappungen anstelle einer sperrigen Abdeckung verwenden | Detaillierte Abmessungen, Fotos und Zugangspunkte |
Wenn eine Projektspezifikation einen industriellen Isolierstandard oder eine vorgeschriebene Berechnungsmethode erfordert, sollten diese Anforderungen die Auswahl bestimmen. Ersetzen Sie eine erforderliche technische Berechnung nicht durch eine allgemeine Online-Dichtetabelle.
Um eine nützliche Empfehlung und ein Angebot zu erhalten, geben Sie Folgendes an:
Für ein neues kundenspezifisches Projekt erklärt die Seite Hersteller von kundenspezifischen abnehmbaren Isolierhüllen die bei BSTFLEX verfügbaren Zeichnungs-, Material- und Produktionswege.
Die gleiche Betriebstemperatur kann je nach Ausrüstungsgröße, Umgebungsbedingungen und Leistungszielen unterschiedliche Dicken erfordern.
Ein Kern kann die Temperatur überstehen, aber dennoch zu dünn sein, um das erforderliche thermische Ergebnis zu erzielen.
Die Kerndicke vergrößert die Außenhülle der Isolierkappe und kann Schutzvorrichtungen, Laufstege, Stützen oder angrenzende Ausrüstungsteile beeinträchtigen.
Ein straffer Verschluss ist kein Ersatz für ein korrektes Schnittmuster. Übermäßige Kompression kann die installierte Dicke verringern und zu ungleichmäßiger Leistung führen.
Lokale Abstände und Geometrien erfordern möglicherweise separate Isolierkappenabschnitte oder kontrollierte Dickenänderungen. Diese Änderungen sollten dokumentiert und nicht informell während der Installation vorgenommen werden.
Die Außenhülle, die Auskleidung, die Nähte und die Hardware beeinflussen ebenfalls die fertige Größe und die Leistungsfähigkeit. Die gesamte Konstruktion muss überprüft werden.
Es gibt keine universelle Standarddicke für jede Anwendung. Projekte sollten die Dicke entsprechend dem Kernmaterial, der Gerätetemperatur, den Umgebungsbedingungen, dem Leistungsziel, der Geometrie und dem verfügbaren Freiraum auswählen.
Zusätzliche Dicke reduziert normalerweise die Wärmeübertragung, wenn das Material und die Installation geeignet bleiben, aber die Verbesserung ist nicht linear. Mehr Dicke erhöht auch Größe, Gewicht, Kosten und den Installationsfreiraum.
Eine lokale Profilierung ist möglicherweise möglich, aber der reduzierte Bereich kann heißer werden oder mehr Wärme verlieren. Das Design sollte überprüft werden, anstatt die Isolierkappe während der Installation zuzuschneiden oder zu komprimieren.
Das Projekt sollte definieren, ob die nominelle Kerndicke, die montierte Dicke oder die installierte Dicke geprüft wird. Eine flexible Abdeckung kann sich unter dem Messwerkzeug komprimieren, daher sollten die Methode und der Druck konsistent sein.
Ja, wenn die Kombination einem definierten thermischen oder konstruktiven Zweck dient. Schichtreihenfolge, Materialverträglichkeit, Befestigung und Gesamtdicke sollten spezifiziert werden.
Der Freiraum muss die komplette Isolierkappe, Nähte, Überlappungen und Befestigungselemente sowie den Platz für die Installation und Demontage berücksichtigen. Messen Sie die engste Stelle und zeigen Sie nahegelegene Hindernisse auf Fotos.
Ja. Kerntyp und nominelle Dicke können für das Projekt ausgewählt werden, abhängig von der Materialverfügbarkeit und den Fertigungsanforderungen. Geben Sie bei der Anfrage das thermische Ziel und den verfügbaren Platz an.
Nein, es sei denn, die fertigen Abmessungen der Isolierkappe werden ausdrücklich angefordert. Geben Sie die tatsächlichen Geräteabmessungen an und identifizieren Sie vorhandene Isolierungen. Schnittmuster-, Naht- und Überlappungszugaben werden während des Designs der Isolierkappe berücksichtigt.
Senden Sie die Gerätezeichnung, Abmessungen, Betriebstemperatur, Umgebungsbedingungen, thermisches Ziel, Mindestfreiraum und die erforderliche Menge an sales@pkfiresleeve.com. BSTFLEX kann die Anwendung überprüfen und ein Angebot für eine kundenspezifische abnehmbare Isolierkappenkonstruktion basierend auf den bereitgestellten Informationen erstellen.
