PTFE-beschichtete Glasfaserabdeckung, Glasfaserkern, Kaulquappendichtung

DerPTFE-beschichtete Glasfaserabdeckung, Glasfaserkern, Kaulquappendichtungist eine flexible thermische Dichtungslösung, die für Türen, Abdeckungen, Dämpfer, Kanäle, Paneelverbindungen, Gehäuse und andere Geräte entwickelt wurde, die eine elastische Dichtung mit guter chemischer Beständigkeit und breitem Temperaturbereich erfordern.

Seine Konstruktion kombiniert einePTFE-beschichtete gewebte Glasfaserabdeckungmit einemGlasfaserseilkernDie beschichtete Glasfaser-Außenschicht bietet eine dauerhafte Schutzoberfläche, während der Glasfaserkern den komprimierbaren Dichtungsbereich bildet und dazu beiträgt, dass die Dichtung ihr Profil während der Installation und wiederholten Kompression beibehält.

Die abgerundete, kugelförmige Dichtungsspitze ist so konstruiert, dass sie die Dichtfläche berührt, während der daran befestigte Schaft eine praktische Montagefläche bietet. Diese Konfiguration ermöglicht es der Dichtung, gekrümmten oder unebenen Dichtungsbahnen zu folgen und eine flexible Barriere um Türen, Abdeckungen und Zugangsöffnungen zu bilden.

BSTFLEX fertigt kundenspezifische, PTFE-beschichtete Glasfaser-Dichtungen für Erstausrüster, Ersatzteile und spezielle Dichtungssysteme. Durchmesser des Dichtungsrings, Abmessungen des Dichtungsendes, Gesamtlänge und Profilform werden entsprechend der jeweiligen Anwendung gefertigt.

PTFE-beschichtete Glasfaser und Glasfaserkernkonstruktion

Diese Dichtung verwendet zwei sich ergänzende Materialien, anstatt alle Funktionen mit einer einzigen Schicht zu erfüllen. Das äußere, PTFE-beschichtete Glasfasergewebe bildet die freiliegende Arbeitsfläche, während der Glasfaserkern dem Dichtungsprofil seine Form und Elastizität verleiht.

Komponente	Funktion
PTFE-beschichtete Glasfaserabdeckung	Bildet die äußere Schutzschicht mit Beständigkeit gegen viele Chemikalien und einer flexiblen Textilkonstruktion.
Glasfaserseilkern	Bildet den inneren Dichtungswulst und sorgt dafür, dasss Kompressibilität, Elastizität und Profilunterstützung.
Dichtungsbirne	Wird gegen die Gegenfläche gepresst, um die primäre Dichtungsfläche zu bilden.
Montagehalterung	Bietet die Befestigungsfläche für die Montage an einer Tür, einem Rahmen, einer Platte oder einer Gerätekonstruktion.

Warum sollte man eine PTFE-beschichtete Glasfaserabdeckung verwenden?

Die äußere Abdeckung besteht aus gewebtem Glasfasergewebe mit einer PTFE-Beschichtung. Diese Kombination ist dort von Vorteil, wo die Dichtungsoberfläche Chemikalien, Feuchtigkeit, Prozessverunreinigungen oder wiederholten Temperaturschwankungen ausgesetzt sein kann.

PTFE bietet eine chemikalienbeständige Oberfläche, während das Glasfasersubstrat für Flexibilität und thermische Stabilität sorgt. Zusammen bilden diese Materialien eine Außenschicht, die sich für Anwendungen eignet, bei denen eine unbehandelte Textildichtung nicht die gewünschten Oberflächeneigenschaften aufweist.

PTFE-beschichtete gewebte Glasfaserkonstruktion
Gute Beständigkeit gegenüber vielen Industriechemikalien
Flexible Textilstruktur
Geeignet für wiederholte Temperaturzyklen
Beständig gegen Feuchtigkeit und Umwelteinflüsse
Nützlich für Anwendungen, die eine nichtmetallische Dichtfläche erfordern
Geeignet für den Einsatz bei niedrigen Temperaturen, sofern entsprechend spezifiziert.

Glasfaserkern für flexible Kompression

Der innenliegende Glasfaserkern verleiht der Dichtung ihr abgerundetes Dichtungsprofil. Im Gegensatz zu einem starren Metalleinsatz ist der Textilkern flexibel und kann sich beim Schließen der Tür oder des Paneels zusammendrücken.

Diese Konstruktion ist besonders nützlich, wenn die Dichtflächen nicht vollkommen eben sind. Der Wulst kann sich unter Druck verformen und sich an Unebenheiten im Dichtungsweg anpassen, wodurch der Kontakt entlang der Fuge aufrechterhalten wird.

Der Glasfaserkern sorgt zudem dafür, dass die gesamte Dichtung leicht bleibt und gleichzeitig die für ein gleichmäßiges Kaulquappenprofil erforderliche Struktur bietet.

Konzipiert für Temperaturwechsel und unebene Oberflächen

Industrietore und Zugangsklappen weisen selten eine konstante Temperatur auf. Im Betrieb kann die Dichtung Erwärmungs-, Abkühlungs-, Kompressions- und Erholungszyklen durchlaufen.

Die PTFE-beschichtete Glasfaserabdeckung und der Glasfaserkern bilden zusammen eine flexible Konstruktion, die wiederholten Temperaturschwankungen standhält. Das Wulstprofil passt sich zudem geringfügigen Unebenheiten der Dichtfläche an, wodurch sich diese Dichtungsart auch für unebene oder unregelmäßige Dichtbereiche eignet.

Die korrekte Kompression ist wichtig. Die Dichtung sollte so weit komprimiert werden, dass eine durchgehende Dichtungsfläche entsteht, ohne den Glasfaserkern übermäßig zu quetschen.

Temperaturbeständigkeit

PTFE-beschichtete Glasfaser-Tadpole-Dichtungen werden häufig für Anwendungen gewählt, die sowohl Hochtemperaturbeständigkeit als auch Tieftemperaturflexibilität erfordern. Die erwähnte PTFE-beschichtete Glasfaser/Glasfaserkern-Konstruktion ist für einen Betriebstemperaturbereich von ca.-100°F bis +500°F (-73°C bis +260°C). :contentReference[oaicite:1]{index=1}

Die tatsächliche zulässige Betriebstemperatur für eine BSTFLEX-Dichtung sollte anhand der gewählten PTFE-Beschichtung, der Glasfaserkonstruktion, der Kerndichte, der Kompressionsbedingungen, der chemischen Belastung und der Einsatzumgebung bestimmt werden.

Für Anwendungen außerhalb dieses Bereichs kann BSTFLEX alternative Kaulquappenkonstruktionen unter Verwendung unterschiedlicher Deck- und Kernmaterialien evaluieren.

Ausgezeichnete Wahl für Tieftemperatur- und Kryodichtung

Eine der wichtigsten Eigenschaften von PTFE-beschichteten Glasfaserkonstruktionen ist ihre Fähigkeit, bei wesentlich niedrigeren Temperaturen flexibel zu bleiben als viele herkömmliche Wärmedichtungsmaterialien.

Dadurch eignet sich die Konstruktion für ausgewählte kryogene und Tieftemperaturanwendungen, bei denen die Dichtung flexibel bleiben und nicht übermäßig steif oder spröde werden darf.

Bei kryogenen Systemen muss die gesamte Dichtungseinheit als System betrachtet werden. Temperaturbereich, Druck, Medium, Kompression, thermische Kontraktion und Montageart müssen vor der Auswahl des endgültigen Dichtungsprofils berücksichtigt werden.

Chemische Beständigkeit für industrielle Abdichtung

PTFE wird häufig gewählt, wenn chemische Beständigkeit eine wichtige Anforderung ist. Die beschichtete Glasfaseroberfläche bildet eine schützende Außenschicht, die beständig gegen viele industrielle Flüssigkeiten und Chemikalien ist.

Diese Eigenschaft macht PTFE-beschichtete Glasfaser-Tadpole-Dichtungen geeignet für Geräte, bei denen herkömmliche Textilabdeckungen Lösungsmitteln, Kraftstoffen, Feuchtigkeit oder Prozesschemikalien ausgesetzt sein können.

Die chemische Verträglichkeit sollte stets unter Berücksichtigung der tatsächlichen Konzentration, Temperatur, Einwirkungszeit und chemischen Kombination bewertet werden. Besonders aggressive Medien und chemische Umgebungen mit hohen Temperaturen können eine andere Materialkonstruktion erfordern.

Wo PTFE-Glasfaser-Tadpole-Dichtungen verwendet werden

Ofentüren

Wird im Bereich von Industrieofentüren und -abdeckungen eingesetzt, wo eine flexible thermische Abdichtung zwischen beweglichen und stationären Oberflächen erforderlich ist.

Dämpfer

Geeignet für ausgewählte Dichtungsanwendungen an Dämpfern, bei denen die Dichtung dem Umfang eines beweglichen oder abnehmbaren Bauteils folgen muss.

Kanalanschlüsse

Kann in thermische oder verfahrenstechnische Kanaldichtungssysteme integriert werden, bei denen Flexibilität und Oberflächenanpassung wichtig sind.

Paneelverbindungen

Bietet eine flexible Dichtungsschnittstelle zwischen Paneelen, Abdeckungen und Geräterahmen.

Thermische Gehäuse

Wird um Zugangstüren und abnehmbare Abdeckungen herum verwendet, um eine thermische Barriere um Geräteöffnungen herum zu schaffen.

Kryogene Ausrüstung

Geeignet für ausgewählte Tieftemperaturanwendungen, bei denen die Beibehaltung der Dichtungsflexibilität eine wichtige Voraussetzung ist.

PTFE-Tadpole-Dichtung für Ofen- und Gerätetüren

Durch die Wulst- und Endstückkonstruktion eignet sich diese Dichtung besonders gut für die Randabdichtung. Der Wulst dient als Kompressionselement, während das Endstück einen separaten Montagebereich bietet.

Beim Schließen der Tür wird die Dichtungsscheibe gegen die gegenüberliegende Fläche gepresst. Dadurch entsteht eine durchgehende Dichtungsfläche um die Öffnung herum, wobei die Dichtung gleichzeitig kleinere Maßabweichungen ausgleichen kann.

Bei Ofentüren, Wärmeschränken, Verarbeitungskammern und Geräteabdeckungen kann das Dichtungsprofil je nach verfügbarer Montagefläche und erforderlicher Kompression ausgewählt werden.

Vorteile der PTFE-Glasfaser-Konstruktion

Erfordernis	PTFE-beschichtetGlasfaser / Glasfaserkernlösung
Chemikalienbelastung	Die PTFE-Beschichtung bietet Beständigkeit gegenüber vielen Chemikalien und Prozessverunreinigungen.
Temperaturzyklen	Die flexible Glasfaserkonstruktion eignet sich bei entsprechender Spezifikation für wiederholte Temperaturwechsel.
Flexibilität bei niedrigen Temperaturen	Die Konstruktion behält ihre Flexibilität auch bei niedrigen Temperaturen innerhalb ihres spezifizierten Betriebsbereichs.
Unebene Oberflächen	Der komprimierbare Kolben kann sich geringfügigen Unebenheiten der Passflächen anpassen.
Thermische Versiegelung	Die Dichtung bildet eine flexible Barriere um Türen, Paneele, Abdeckungen und Fugen.
Mechanische Elastizität	Der Glasfaserkern unterstützt das Dichtungsprofil und ermöglicht gleichzeitig Kompression und Rückstellung.

Kundenspezifische Dichtungsprofile für Kaulquappen

Tadpole-Dichtungen sind nicht auf einen Standardquerschnitt beschränkt. Das erforderliche Profil hängt vom verfügbaren Einbauraum, dem Kompressionsabstand und der Form der Geräteöffnung ab.

BSTFLEX fertigt kundenspezifische PTFE-beschichtete Glasfaser-Tadpole-Dichtungen nach technischen Zeichnungen, physikalischen Mustern, Abmessungen oder Anwendungsspezifikationen.

Benutzerdefinierte Funktion	Verfügbare Konfiguration
Zwiebeldurchmesser	Kundenspezifisch angepasst an die Dichtungs- und Kompressionsanforderungen
Schwanzbreite	Angepasst an saus dem Montagebereich
Dichtungslänge	Lieferung gemäß Geräteabmessungen
Profilgeometrie	Kundenspezifische Profile für OEM-Anwendungen verfügbar
Glasfaserkerndichte	Ausgewählt nach Kompressions- und Elastizitätsanforderungen
PTFE-Beschichtungskonstruktion	Ausgewählt je nach Anwendung und erforderlichen Oberflächeneigenschaften

Technische Spezifikationen

Artikel	Spezifikationifizierung
Produktart	Kaulquappendichtung
Äußere Hülle	PTFE-beschichtetes Glasfasergewebe
Kern	Glasfaserseilkern
Profil	Glühbirne und Befestigungslasche
Temperaturbereich	Ungefähr -100 °F bis +500 °F (-73 °C bis +260 °C), abhängig von der Bauart und den Betriebsbedingungen
Chemische Beständigkeit	Gute Beständigkeit gegenüber vielen Industriechemikalien; die Kompatibilität sollte für das jeweilige Medium geprüft werden.
Niedertemperaturbetrieb	Geeignet für ausgewählte Tieftemperatur- und Kryoanwendungen
Zwiebeldurchmesser	Anpassbar
Heckabmessungen	Anpassbar
Gesamtlänge	Anpassbar
Profiltyp	Benutzerdefinierte Profile verfügbar

Anwendungen für PTFE-beschichtete Glasfaser-Tadpole-Dichtungen

Diese Dichtungskonstruktion eignet sich für Geräte, bei denen thermische Abdichtung mit chemischer Belastung, Temperaturwechselbeanspruchung oder Anforderungen an niedrige Temperaturen kombiniert werden muss.

Industrieofentüren
Ofenabdeckungen
Wärmebehandlungsanlagen
Dämpferabdichtung
Wärmekanäle
Paneelverbindungen
Gerätegehäuse
Zugangstüren
Pulverbeschichtungsanlagen
Kfz-Thermoausrüstung
Kryogene Ausrüstung
OEM-Wärmedichtungssysteme

Warum sollte man sich für einen Fiberglaskern anstelle eines Metallkerns entscheiden?

Die Wahl zwischen einem Glasfaserkern und einem Metallkern hängt von den mechanischen und thermischen Anforderungen der Anwendung ab.

Ein Glasfaserkern sorgt für eine leichte, nichtmetallische Innenstruktur mit nützlicher Flexibilität und Kompressibilität. Daher eignet er sich besonders für Anwendungen, bei denen die Dichtung sich leicht verformen, unebenen Oberflächen anpassen oder das Einbringen von Metallkomponenten in das Dichtungsprofil vermieden werden muss.

Metallkern-Tadpole-Dichtungen sind möglicherweise die bessere Wahl, wenn zusätzliche strukturelle Verstärkung, Rückstellkraft oder mechanische Festigkeit erforderlich sind. BSTFLEX unterstützt Sie bei der Auswahl der geeigneten Kernkonstruktion unter Berücksichtigung von Temperatur, Kompression, Bewegung und Montageanforderungen.

PTFE-beschichtetes Fiberglas vs. unbeschichtetes Fiberglas

Merkmal	PTFE-beschichtetes Fiberglas	Unbeschichtetes Fiberglas
Außenfläche	PTFE-beschichtete Textiloberfläche	Freiliegendes Glasfasergewebe
Chemische Beständigkeit	Verbesserte Oberflächenbeständigkeit gegenüber vielen Chemikalien	Hängt in erster Linie von der Glasfaserkonstruktion und der Anwendung ab.
Niedertemperaturbetrieb	Bei richtiger Spezifikation eignet es sich gut für Anwendungen, die Flexibilität bei niedrigen Temperaturen erfordern.	Hängt von der jeweiligen Glasfaserkonstruktion ab.
Oberflächeneigenschaften	Glatte, beschichtete Oberfläche	Textiloberfläche
Typischer Auswahlgrund	Chemische Beständigkeit, thermische ZyklenFlexibilität bei niedrigen Temperaturen	Hochtemperatur-Textilversiegelung und Wärmeschutz

Installation und Kompression

Die Dichtung sollte so eingebaut werden, dass der Dichtwulst die Gegenfläche entlang des erforderlichen Umfangs kontinuierlich berührt.

Die Montagehalterung muss gemäß der Gerätekonstruktion befestigt werden. Je nach Anwendung können geeignete Befestigungsmethoden mechanische Verbindungselemente, Haltenuten, Klemmen oder andere speziell dafür vorgesehene Montagevorrichtungen umfassen.

Übermäßiger Druck sollte vermieden werden. Die Dichtung benötigt ausreichend Platz, um sich zu verformen und wieder in ihre ursprüngliche Form zurückzukehren, ohne den Glasfaserkern dauerhaft zu beschädigen.

Bei Türen und Abdeckungen, die häufig geöffnet werden, sollte die Montagevorrichtung außerdem verhindern, dass die Dichtung während des Betriebs herausgezogen, verdreht oder verschoben wird.

OEM- und Ersatzdichtungsherstellung

BSTFLEX liefert kundenspezifische PTFE-beschichtete Glasfaser-Tadpole-Dichtungen sowohl für Erstausrüstung als auch für Ersatzteilanwendungen.

OEM-Kunden können Zeichnungen oder Maßvorgaben für die Entwicklung neuer Dichtungen bereitstellen. Bei Austauschprojekten können ein vorhandenes Dichtungsmuster, Fotos und grundlegende Maßangaben verwendet werden, um das erforderliche Profil zu ermitteln.

Wenn die Originaldichtung zusammengedrückt, verhärtet oder beschädigt ist, ist es wichtig, die ursprüngliche Einbaufläche zu messen und sich nicht nur auf die komprimierten Abmessungen der gebrauchten Dichtung zu verlassen.

Wie man die richtige PTFE-Takpole-Dichtung auswählt

Die folgenden Informationen sind bei der Auswahl einer PTFE-beschichteten Glasfaser-Tadpole-Dichtung hilfreich:

Erforderlicher Glühbirnendurchmesser
Schwanzbreite und -dicke
Gesamtlänge der Dichtung
Tür-, Paneel- oder Öffnungsabmessungen
Verfügbarer Kompressionsraum
Normale Betriebstemperatur
Mindestbetriebstemperatur
Kontaktchemikalien oder Prozessmedien
Erwartete Temperaturzyklen
Montageart
Vorhandenes Dichtungsmuster oder Zeichnung

Die Bereitstellung dieser Details ermöglicht es, die Dichtungskonstruktion entsprechend den tatsächlichen Betriebsbedingungen auszuwählen, anstatt sich einfach an einem nominellen Dichtungsdurchmesser zu orientieren.

Häufig gestellte Fragen

Was ist eine PTFE-beschichtete Glasfaser-Tadpole-Dichtung?

Es handelt sich um eine Dichtung mit Wulst und Ende, bestehend aus einer PTFE-beschichteten, gewebten Glasfaser-Außenhülle und einem Glasfaserkern. Der Wulst sorgt für die Kompressionsdichtung, während das Ende die Montagefläche bildet.

Wozu dient der Glasfaserkern?

Der Glasfaserkern bildet den inneren Körper des Dichtungsbalgs. Er sorgt für Flexibilität, Kompressibilität und Profilstabilität und ermöglicht es der Dichtung, sich unebenen Oberflächen anzupassen.

Welche Temperatur verträgt eine PTFE-beschichtete Glasfaser-Tadpole-Dichtung?

Die erwähnte PTFE-beschichtete Glasfaser/Glasfaserkern-Konstruktion ist für einen Temperaturbereich von ca. -73 °C bis +260 °C (-100 °F bis +500 °F) spezifiziert. Die tatsächliche Leistung hängt von den verwendeten Materialien, dem Profil und den Betriebsbedingungen ab.

Können PTFE-Glasfaser-Tadpole-Dichtungen in kryogenen Anwendungen eingesetzt werden?

Sie eignen sich für ausgewählte Dichtungsanwendungen bei niedrigen Temperaturen und in kryogenen Bereichen, da die PTFE-beschichtete Glasfaserkonstruktion auch bei tiefen Temperaturen flexibel bleibt. Die gesamte Anwendung sollte hinsichtlich Temperatur, Medium, Kompression und thermischer Kontraktion geprüft werden.

Sind PTFE-beschichtete Glasfaserdichtungen chemikalienbeständig?

PTFE bietet eine ausgezeichnete Beständigkeit gegenüber vielen Chemikalien, die Kompatibilität hängt jedoch von der jeweiligen Chemikalie, der Konzentration, der Temperatur und den Expositionsbedingungen ab. Die chemische Kompatibilität sollte vor der endgültigen Materialauswahl bestätigt werden.

Kann die Dichtung in Sondergrößen angefertigt werden?

Ja. BSTFLEX kann kundenspezifische Glühbirnendurchmesser, Endrohrabmessungen, Längen und Profilkonfigurationen nach Zeichnungen, Mustern oder Anwendungsanforderungen herstellen.

Kann diese Dichtung auch für eine Backofentür verwendet werden?

Ja. Das Wulst- und Endprofil eignet sich für ausgewählte Dichtungsanwendungen an Ofentüren, -deckeln und Wärmedämmgehäusen, bei denen die Temperatur- und chemischen Bedingungen mit der PTFE-Glasfaserkonstruktion kompatibel sind.

Fordern Sie eine maßgefertigte PTFE-Glasfaser-Takpole-Dichtung an

Wenn Sie einen benötigenPTFE-beschichtete Glasfaser-Takpole-Dichtung mit GlasfaserkernOb für Öfen, Dämpfer, Kanäle, Plattenverbindungen, thermische Gehäuse oder Tieftemperaturdichtungen – BSTFLEX entwickelt die Dichtung entsprechend Ihren Anforderungen an Abmessungen und Betriebsbedingungen.

Senden Sie uns IhreZeichnung, vorhandenes Dichtungsmuster, Abmessungen, Temperaturbereich und AnwendungsdetailsUnser Team kann die geeignete PTFE-beschichtete Glasfaserkonstruktion und das kundenspezifische Kaulquappenprofil für Ihre Ausrüstung beurteilen.

Kontaktieren Sie BSTFLEX für ein individuelles Angebot für eine PTFE-beschichtete Glasfaser-Tadpole-Dichtung.

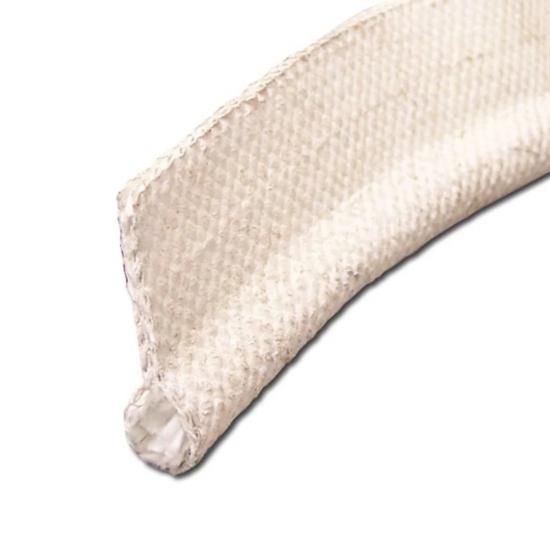

Kaulquappendichtung mit PTFE-beschichteter Glasfaser-Abdeckung und Glasfaserkern
