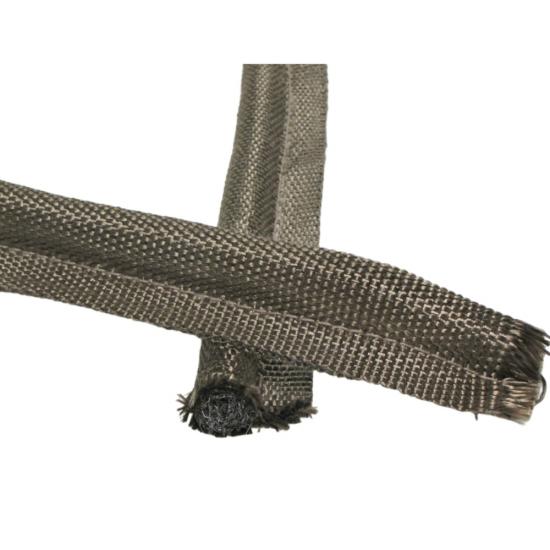

Basaltgewebe-Abdeckung, Drahtgeflechtkern, Kaulquappendichtung

DerBasaltgewebe-Abdeckung, Drahtgeflechtkern, Kaulquappendichtungist ein Hochtemperatur-Dichtungselement, das für Ofentüren, Industrieöfen, Wärmebehandlungsanlagen, Herde, hitzebeständige Gehäuse und andere industrielle Systeme entwickelt wurde, bei denen eine zuverlässige Wärmeabdichtung erforderlich ist.

Diese Dichtung kombiniert eineAußenhülle aus gewebtem Basaltgewebemit einem internenDrahtgewebekernDas Basaltgewebe bildet die hitzebeständige Textilaußenhülle, während der Drahtgewebekern für eine innere Verstärkung sorgt und dazu beiträgt, dass die Dichtung während der Montage und Kompression ihr vorgesehenes Profil beibehält.

Die Kaulquappen-Konfiguration besteht aus einem abgerundeten Dichtungswulst und einem daran befestigten Montagefuß. Bei der Montage wird der Wulst gegen die Dichtfläche gepresst, um eine flexible Wärmedichtung zu erzeugen. Der Montagefuß kann mit einem geeigneten Befestigungsmittel am Geräterahmen, der Tür oder der Tragkonstruktion befestigt werden.

BSTFLEX fertigt kundenspezifische Basaltgewebe-Dichtungen in Kaulquappenform für Erstausrüsteranlagen, Ersatzdichtungen und spezielle Wärmesysteme. Durchmesser des Dichtungskörpers, Abmessungen des Dichtungsendes, Dichtungslänge, Profilgeometrie, Gewebekonstruktion und Kernkonfiguration können individuell an die jeweilige Anwendung angepasst werden.

Basaltgewebe und Drahtgewebe: Eine praktische Dichtungskonstruktion

Die Leistungsfähigkeit einer Kaulquappendichtung hängt vom Zusammenspiel des äußeren Textilgewebes und der inneren Verstärkung ab. Diese Konstruktion verwendet Basaltgewebe für die sichtbare Oberfläche und eine Drahtgewebestruktur im Inneren der Dichtung.

Warum sollte man eine Abdeckung aus gewebtem Basaltstoff verwenden?

Basaltfaser ist eine mineralische Faser, die aus Basaltgestein gewonnen wird und in Anwendungen eingesetzt wird, bei denen Wärmebeständigkeit und mechanische Belastbarkeit wichtig sind. Zu Stoff verwebt, ergibt Basaltfaser ein flexibles Textilmaterial, das sich für Hochtemperatur-Schutz- und Dichtungsanwendungen eignet.

Bei einer Kaulquappendichtung dient die gewebte Basaltabdeckung als äußere Arbeitsschicht. Sie bietet Wärmeschutz um den Kern und ermöglicht gleichzeitig, dass sich die Dichtung um Türen, Paneele, Rahmen und unregelmäßige Dichtungswege herum flexibel anpasst.

• Hochtemperatur-Textilkonstruktion
• Flexible Webstruktur
• Gute Beständigkeit gegenüber thermischer Belastung
• Geeignet für anspruchsvolle Industrieumgebungen
• Nützlich dort, wo eine Mineralfaserabdeckung bevorzugt wird.
• Kann gekrümmte und unregelmäßige Dichtungswege aufnehmen
• Bietet eine schützende Außenschicht für den inneren Kern

Drahtgewebekern zur strukturellen Unterstützung

Der innenliegende Drahtgewebekern verleiht dieser Dichtung ein anderes mechanisches Verhalten als Kaulquappendichtungen mit reinem Textil- oder Faserkern. Die Gewebestruktur verstärkt den gesamten Dichtungswulst und trägt dazu bei, dass die Dichtung ihre vorgesehene Form bei Handhabung, Montage und Kompression beibehält.

Ein Drahtgewebekern bietet zudem nützliche Flexibilität, da sich das Gewebe mit der Dichtung verformen kann und nicht wie ein starrer, massiver Einsatz wirkt. Dadurch eignet sich die Konstruktion zum Abdichten von Profilen, die gekrümmten Oberflächen folgen oder Bewegungen zwischen zusammenpassenden Bauteilen aufnehmen müssen.

Das genaue Drahtmaterial, die Maschenkonstruktion und die Kernkonfiguration können je nach Betriebsumgebung und mechanischen Anforderungen des Geräts ausgewählt werden.

Wie die Tadpole-Dichtung eine thermische Abdichtung erzeugt

Im Gegensatz zu einer flachen Dichtung, die auf Oberflächenkompression über ihre gesamte Breite beruht, konzentriert eine Kaulquappendichtung die Dichtungsfunktion um eine abgerundete Wölbung herum.

1. Positionierung:Der Montagebügel wird entlang des Tür-, Rahmen-, Paneel- oder Geräteumfangs positioniert.
2. Anhang:Das Heck wird mit der für das Gerät vorgesehenen Befestigungs- oder Haltemethode gesichert.
3. Kompression:Durch das Schließen der Tür oder der Klappe wird die Glühbirne gegen die Gegenfläche gepresst.
4. Oberflächenkonformität:Das flexible Profil passt sich geringfügigen Unebenheiten der Dichtfläche an.
5. Thermische Trennung:Die Dichtung bildet eine hitzebeständige Barriere um die Öffnung bzw. die Verbindung.

Für eine gleichbleibende Dichtungsleistung sind die richtige Kolbengröße, der richtige Kompressionsgrad, die richtige Montagegeometrie und die richtige Materialauswahl wichtig.

Wo Basalt-Gewebe-Tadpole-Dichtungen verwendet werden

Diese Art von Hochtemperaturdichtung eignet sich für Industrieanlagen, bei denen eine flexible umlaufende Dichtung erhöhten Temperaturen und wiederholten Öffnungs- und Schließzyklen standhalten muss.

Basalt-Tadpole-Dichtung für Ofen- und Backofentüren

Ofen- und Ofentüren benötigen oft mehr als eine einfache, flache Dichtung. Das Dichtungsmaterial muss dem Umfang der Öffnung folgen und gleichzeitig die Geometrie von Tür und Rahmen berücksichtigen.

Das Kaulquappenprofil erfüllt diese Anforderung durch die Trennung von Dichtungs- und Montagefunktion. Der abgerundete Wulst dient als Kompressionsbereich, während das Ende einen separaten Befestigungsbereich bildet. Diese Anordnung ermöglicht eine präzise Positionierung der Dichtung entlang des Türumfangs, ohne dass ein breiter, flacher Dichtungsstreifen erforderlich ist.

Bei Geräten mit Ecken, Kurven oder unebenen Oberflächen kann die flexible Basaltgewebekonstruktion dazu beitragen, dass die Dichtung dem erforderlichen Dichtungsverlauf folgt.

Vorteile der Drahtgewebekernkonstruktion

Kundenspezifische Herstellung von Dichtungen aus Basaltgewebe für Kaulquappen

Industrielle Dichtungsanwendungen verwenden selten eine universelle Dichtungsgröße. Türgeometrie, verfügbarer Montageraum, Kompressionsabstand und Betriebsbedingungen können das erforderliche Profil beeinflussen.

BSTFLEX kann kundenspezifische Fertigung herstellenBasaltgewebe-Kaulquappendichtungengemäß technischen Zeichnungen, Mustern, Abmessungen oder Anwendungsanforderungen.

Technische Informationen

Die tatsächliche Temperaturbeständigkeit hängt von der gewählten Basaltgewebequalität, der Drahtgewebekonstruktion, der Dichtungsgeometrie, den Kompressionsbedingungen und der Umgebung ab. BSTFLEX kann nach Prüfung der Anwendungsanforderungen eine geeignete Konstruktion empfehlen.

Basalt-Gewebe-Tadpole-Dichtung im Vergleich zu anderen Kernkonstruktionen

Tadpole-Dichtungen können mit verschiedenen Kombinationen aus Außendeckeln und Innenkernen gefertigt werden. Die korrekte Konstruktion hängt vom optimalen Verhältnis zwischen Temperaturbelastung, Kompressionsverhalten, mechanischen Anforderungen und Einbaubedingungen ab.

Anwendungen, die eine flexible Thermosiegelung erfordern

Die Konstruktion aus Basaltgewebe und Drahtgewebe ist besonders geeignet, wenn die Dichtung Wärmeschutz mit einem flexiblen, verstärkten Profil kombinieren muss. Mögliche Anwendungsgebiete sind:

• Industrieofentürdichtungen
• Dichtungen am Ofentürumfang
• Türdichtungen für Wärmekammer
• Wärmebehandlungsanlagen
• Industrielle Heizgeräte
• Thermische Gehäusedichtungen
• Inspektionstürdichtungen
• Zugangsklappendichtungen
• Türen von Heizgeräten
• OEM-Thermoausrüstung

Installationshinweise

Für eine zuverlässige Dichtwirkung ist eine fachgerechte Montage wichtig. Die Dichtung sollte so positioniert werden, dass der Dichtungsring die vorgesehene Dichtfläche ohne übermäßigen Druck berührt.

Die Befestigungslasche sollte, falls dies die Konstruktion des Geräts erfordert, durchgehend abgestützt werden. Befestigungselemente, Halteschienen, Klammern oder andere Befestigungsmethoden sind entsprechend der Konstruktion der Tür oder des Rahmens auszuwählen.

Scharfe Biegungen, übermäßige Kompression und ungeeignete Befestigungsmethoden können die Dichtung beschädigen oder ihre Rückstellfähigkeit nach der Kompression beeinträchtigen. Für kundenspezifische Anwendungen kann BSTFLEX das Dichtungsprofil und die Montageabmessungen vor der Produktion überprüfen.

Für OEM- und Ersatzdichtungsprogramme

Diese Dichtung aus Basaltgewebe eignet sich sowohl für Neuanlagen als auch für Ersatzteile. Erstausrüster (OEM) können Zeichnungen oder Profilvorgaben bereitstellen, während Kunden, die Ersatzteile benötigen, ein vorhandenes Dichtungsmuster oder Maßangaben liefern können.

Bei Austauschprojekten ist es wichtig, den ursprünglichen Lampendurchmesser, die Lampenfassungsbreite, das Gesamtprofil und die Montagekonfiguration beizubehalten. Falls die Originaldichtung nicht mehr erhältlich ist, können Anwendungsinformationen und Fotos ebenfalls helfen, eine geeignete Konstruktion zu finden.

Basalt-Kaulquappen-Dichtungsterminologie

Je nach Branche und Lieferant können ähnliche Produkte mit verschiedenen Bezeichnungen versehen werden. Diese Begriffe können sich jedoch auf dasselbe allgemeine Dichtungskonzept (Wulst- und Endstückdichtung) beziehen:

• Basalt-Kaulquappendichtung
• Basaltfaser-Kaulquappendichtung
• Basalt-Kaulquappenrobbe
• Basaltgewebedichtung
• Basaltgewebedichtung
• Drahtgeflecht-Kern-Kaulquappendichtung
• Drahtgewebekerndichtung
• Hochtemperatur-Kaulquappendichtung
• Kaulquappen-Dichtungsband
• Kaulquappenband

Die genaue Terminologie kann variieren, aber das charakteristische Merkmal dieses Produkts ist sein flexibles, bauchiges und schwanzförmiges Profil mit einer Basaltgewebehülle und einem inneren Drahtgeflechtkern.

Wie man eine Basaltgewebe-Tadpole-Dichtung spezifiziert

Bei der Anforderung eines Angebots kann die Angabe der folgenden Informationen dazu beitragen, die richtige Dichtungskonstruktion zu bestimmen:

1. Erforderlicher Glühbirnendurchmesser
2. Schwanzbreite und -dicke
3. Gesamtlänge der Dichtung
4. Tür- oder Paneelabmessungen
5. Verfügbarer Kompressionsraum
6. Betriebstemperaturbereich
7. Kontinuierliche oder intermittierende thermische Einwirkung
8. Erwartete Bewegung oder Vibration
9. Montageart
10. Vorhandenes Dichtungsmuster oder technische Zeichnung

Für die OEM-Entwicklung kann BSTFLEX die erforderliche Profil- und Materialkombination auf Basis der tatsächlichen Gerätekonstruktion bewerten, anstatt eine Dichtung ausschließlich nach dem Nenndurchmesser auszuwählen.

Häufig gestellte Fragen

Was ist eine Basaltgewebe-Kaulquappendichtung?

Eine Basaltgewebe-Tadpole-Dichtung ist eine Wulst-und-Schwanz-Wärmedichtung mit einer äußeren Hülle aus gewebtem Basaltgewebe und einem inneren Kern. Bei dieser Konstruktion besteht die innere Verstärkung aus einem Drahtgeflechtkern, der das Dichtungsprofil stützt und unter Kompression für Elastizität sorgt.

Welchen Zweck hat der Drahtgeflechtkern?

Der Drahtgewebekern sorgt für interne strukturelle Verstärkung und trägt dazu bei, dass die Dichtung ihre vorgesehene Form beibehält. Dank seiner flexiblen Konstruktion kann sich die Dichtung unter Kompression verformen und gleichzeitig eine ausreichende Profilstabilität gewährleisten.

Wo werden Basalt-Kaulquappendichtungen üblicherweise eingesetzt?

Typische Anwendungsgebiete sind Industrieofentüren, Ofentüren, Wärmekammern, Heizgeräte, Wärmegehäuse, Zugangsklappen und OEM-Wärmebehandlungsanlagen.

Lässt sich die Basalt-Kaulquappendichtung individuell anpassen?

Ja. BSTFLEX kann kundenspezifische Kolbendurchmesser, Endrohrabmessungen, Längen, Profilkonfigurationen und Kernkonstruktionen nach Zeichnungen, Mustern oder Anwendungsanforderungen herstellen.

Ist diese Dichtung für unebene Oberflächen geeignet?

Die flexible Textil- und Netzkonstruktion eignet sich für gekrümmte oder unregelmäßige Dichtungswege. Die endgültige Ausführung sollte entsprechend der tatsächlichen Oberflächengeometrie, dem Kompressionsabstand und den Betriebsbedingungen ausgewählt werden.

Kann dieses Produkt als Backofentürdichtung verwendet werden?

Ja. Die Ausführung mit Wulst und Ende eignet sich gut zur umlaufenden Abdichtung von Ofentüren und Zugangsöffnungen für thermische Geräte, sofern die Materialkonstruktion und die Temperaturbeständigkeit für die Anwendung geeignet sind.

Kann BSTFLEX Ersatzdichtungen für Tadpole-Dichtungen herstellen?

Ja. Ersatzdichtungen können anhand eines vorhandenen Musters, Maßangaben, Zeichnungen oder Fotos in Kombination mit Anwendungsinformationen hergestellt werden.

Maßgefertigte Dichtung aus Basaltgewebe für Kaulquappen anfordern

Wenn Sie einen benötigenBasaltgewebeabdeckung, Drahtgeflechtkern, KaulquappendichtungFür einen Ofen, eine Wärmekammer, ein Heizgerät oder ein Industriegehäuse geben Sie bitte die erforderlichen Abmessungen und Betriebsbedingungen an BSTFLEX weiter.

Unser Ingenieurteam kann das Dichtungsprofil, die Konstruktion des Basaltgewebes und die Anforderungen an den Drahtgewebekern prüfen, um eine geeignete Dichtungslösung für Ihre Anlage zu entwickeln.

Senden Sie uns Ihre Zeichnung, Ihr Muster, Ihre Maße oder Ihre Anwendungsanforderungen für ein individuelles Angebot.
