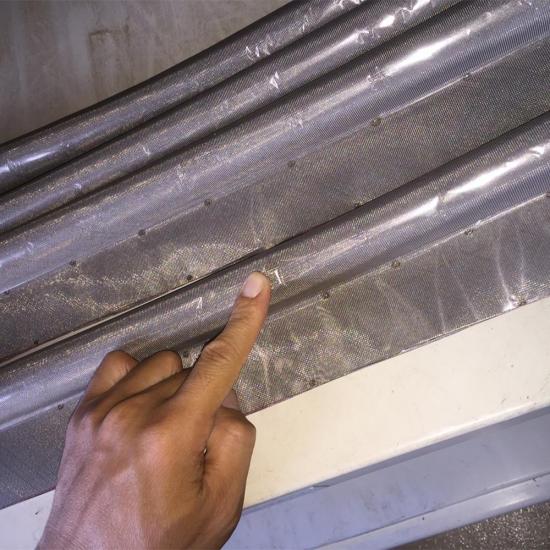

Dichtung aus aluminisiertem Fiberglas für Kaulquappen

DerDichtung aus aluminisiertem Fiberglas für Kaulquappenist ein flexibles Wärmedichtungselement, das für Ofentüren, Heizgeräte, Wärmeschutzgehäuse, Zugangsklappen, Abdeckungen und Industrieanlagen entwickelt wurde, die hohen Temperaturen und Strahlungswärme ausgesetzt sind.

Die Dichtung verwendet einegewebte Glasfaser-Außenhülle mit aluminisierter OberflächeDie reflektierende Außenseite trägt dazu bei, die von der freiliegenden Dichtungsfläche absorbierte Strahlungswärme zu reduzieren, während der innere Kern die für die Kompressionsdichtung erforderliche Flexibilität und Elastizität bietet.

Je nach Gerätekonstruktion kann die Kaulquappendichtung mit unterschiedlichen internen Kernkonstruktionen hergestellt werden, einschließlich einerverzinkter Drahtkernoder einHohler, flexibler KernDadurch kann das Dichtungsprofil entsprechend der erforderlichen Kombination aus Flexibilität, Elastizität, Montagegeometrie und Kompression ausgewählt werden.

BSTFLEX fertigt kundenspezifische, aluminisierte Glasfaser-Dichtungen für Erstausrüster, Ersatzteile und spezielle Wärmedichtungssysteme. Durchmesser des Dichtungsrings, Abmessungen des Dichtungsendes, Gesamtlänge, Kernkonstruktion und Profilgeometrie können individuell an die jeweilige Anwendung angepasst werden.

Reflektierende, aluminisierte Glasfaserkonstruktion

Die äußere Abdeckung bildet die primäre Umweltschutzschicht der Dichtung. Sie besteht aus Glasfasergewebe in Kombination mit einer aluminisierten Oberfläche, die Strahlungswärme reflektiert.

Diese Konstruktion ist besonders nützlich bei heißen Anlagen, wo Strahlungsenergie aus dem Prozess oder von erhitzten Oberflächen direkt auf die Dichtung treffen kann. Anstatt sich allein auf das Glasfasersubstrat zur Absorption der Wärmeeinwirkung zu verlassen, trägt die reflektierende Außenfläche dazu bei, die Strahlungsenergie von der Dichtung wegzulenken.

Wie die aluminisierte Oberfläche zur Regulierung der Strahlungswärme beiträgt

Strahlungswärme verhält sich anders als direkte Wärmeleitung. Heiße Oberflächen in Öfen, Heizkesseln und thermischen Geräten können Energie durch Strahlung übertragen, selbst wenn kein direkter physischer Kontakt besteht.

Die aluminisierte Oberfläche der Glasfaserabdeckung bildet eine reflektierende Außenseite, die die Wärmeabstrahlung an der Dichtungsfläche reduziert. Dadurch eignet sich aluminisiertes Glasfasergewebe besonders gut zum Abdichten von Bereichen in der Nähe heißer Geräteoberflächen.

Die reflektierende Schicht ist als Bestandteil des gesamten Wärmemanagementsystems zu betrachten. Die tatsächliche Dichtungstemperatur hängt von der Umgebungslufttemperatur, der Strahlungsintensität, den Kontaktbedingungen, dem Luftstrom, der Kompression und der Konstruktion des Geräts ab.

Optionen mit verzinktem Kern und Hohlkern

Aluminisierte Glasfaser-Tadpole-Dichtungen können mit unterschiedlichen inneren Konstruktionen hergestellt werden. Zwei gängige Ausführungen sind ein verzinkter Drahtkern und ein hohler, flexibler Kern.

Die Wahl des geeigneten Kerns hängt von der Kompressionsdistanz, der Montagekonfiguration, der Türbewegung, der erforderlichen Flexibilität und der Betriebsumgebung ab. BSTFLEX kann nach Prüfung der Anwendung die passende Kernkonstruktion empfehlen.

Kompressionsdichtung mit einem Kaulquappenprofil

Das charakteristische Merkmal einer Kaulquappendichtung ist ihre Wulst-und-Schwanz-Geometrie. Die abgerundete Wulst dient als komprimierbares Dichtungselement, während der Schwanz zur Positionierung und Befestigung der Dichtung dient.

1. Montage:Das Anschlusskabel wird entlang des Tür-, Rahmen-, Paneel- oder Geräteumfangs installiert.
2. Positionierung:Der Kolben ist mit der gegenüberliegenden Dichtfläche ausgerichtet.
3. Kompression:Durch das Schließen der Tür oder der Klappe wird die Glühbirne zusammengedrückt.
4. Anpassungsfähigkeit:Das flexible Profil passt sich geringfügigen Abweichungen in der Passfläche an.
5. Thermische Trennung:Die komprimierte Dichtung bildet eine Barriere um die Öffnung bzw. die Verbindung.

Die korrekten Abmessungen und die richtige Kompression des Kolbens sind wichtig. Zu starke Kompression kann den Kern dauerhaft verformen, während zu geringe Kompression Lücken entlang der Dichtungslinie verursachen kann.

Thermische Leistung

Die genannten, mit Aluminium verstärkten Glasfaser-Kaulquappenkonstruktionen sind für einen Einsatz bis zu ca.500°F (260°C)Die Konkurrenzprodukte weisen ebenfalls auf Hochtemperaturbeständigkeit, Temperaturwechselbeständigkeit und Strahlungswärmereflexion als Hauptmerkmale hin.

Bei BSTFLEX-Produkten sollte die endgültige Temperaturangabe anhand des gewählten Glasfasergewebes, der Aluminiumbeschichtung, des Kernmaterials, der Dichtungsgeometrie und der tatsächlichen Betriebsumgebung festgelegt werden.

Die Temperatur an der Dichtung selbst kann erheblich von der internen Prozesstemperatur abweichen. Strahlungswärme, Wärmeleitung durch die Tür oder den Rahmen, Luftströmung und Kompressionsbedingungen sollten daher bei der Auswahl des Konstruktionsmaterials berücksichtigt werden.

Thermischer Schock und wiederholte Heizzyklen

Industrietore und -abdeckungen können sich wiederholt zwischen Umgebungs- und erhöhten Temperaturen bewegen. Dies führt zu thermischer Ausdehnung und Zusammenziehung innerhalb der Dichtungsbaugruppe.

Die flexible Glasfaserkonstruktion ermöglicht es der Dichtung, wiederholte Bewegungen besser aufzunehmen als viele starre Dichtungsmaterialien. Der gewählte Kern beeinflusst zudem, wie die Dichtung auf Kompression und Rückstellung bei wiederholten Türöffnungszyklen reagiert.

Bei Geräten, die schnellen Temperaturänderungen ausgesetzt sind, sollte die gesamte Dichtungskonstruktion unter Berücksichtigung von Temperaturschock, Kompressionsrückstellung und Montagestabilität ausgewählt werden.

Anwendungsbereiche für aluminisierte Glasfaser-Tadpole-Dichtungen

Abdichtung von Ofentür und Wärmeschutzgehäuse

Ofentüren und Wärmeschutzgehäuse benötigen eine Dichtung, die sich wiederholt zusammendrücken lässt, ohne ihre Form zu verlieren. Eine Kaulquappendichtung trennt die Befestigungsfunktion von der primären Dichtungsfunktion und eignet sich daher ideal für die Randabdichtung.

Der Schwanz kann entlang der Tür oder des Rahmens positioniert werden, während der abgerundete Kolben der Gegenfläche zugewandt ist. Beim Schließen der Tür wird der Kolben zusammengedrückt und bildet die Kontaktfläche.

Die Abdeckung aus aluminisiertem Fiberglas bildet eine reflektierende Wärmeoberfläche für die Dichtungseinheit, wodurch diese Konstruktion dort nützlich ist, wo die Dichtung der Strahlungsenergie von erhitzten Geräten ausgesetzt ist.

Vorteile der Dichtungskonstruktion aus aluminisiertem Glasfasergewebe

Maßgefertigte Dichtungen aus aluminisiertem Fiberglas für Kaulquappen

Gerätehersteller benötigen häufig Dichtungsprofile, die nicht durch Standardgrößen ersetzt werden können. Türgeometrie, Montageraum und Kompressionsabstand bestimmen die passenden Abmessungen von Dichtungsring und Dichtungsteil.

BSTFLEX fertigt kundenspezifische aluminisierte Glasfaser-Tadpole-Dichtungen nach technischen Zeichnungen, vorhandenen Dichtungsmustern, Maßvorgaben oder Anwendungsanforderungen.

Technische Spezifikationen

Aluminisiertes Fiberglas vs. Standard-Fiberglasabdeckung

Beide Konstruktionen eignen sich für die Wärmeabdichtung, jedoch verhalten sich ihre Außenflächen bei Einwirkung von Strahlungswärme unterschiedlich.

Wahl zwischen einem verzinkten Kern und einem Hohlkern

Der Innenkern sollte danach ausgewählt werden, wie die Dichtung komprimiert und montiert wird.

verzinkter Drahtkern

Ein verzinkter Drahtkern sorgt für eine verstärkte Innenstruktur und trägt dazu bei, dass die Dichtung ihre Form beim Transport und der Montage beibehält. Er ist überall dort sinnvoll, wo die Dichtung zusätzliche interne Unterstützung benötigt und gleichzeitig ihre flexible Dichtungsform bewahren soll.

Hohlkern

Ein Hohlkern erzeugt einen leichten und hochgradig komprimierbaren Wulst. Diese Bauform ist dann von Vorteil, wenn sich die Dichtung unter relativ geringer Schließkraft leicht verformen oder Unebenheiten der Dichtfläche ausgleichen muss.

Die richtige Wahl hängt von der Anlagenkonstruktion ab. BSTFLEX kann die erforderliche Kompressionskraft, den Dichtungsspalt, die Montageanordnung und die Betriebsbedingungen bewerten, bevor es eine Kernkonstruktion empfiehlt.

Installationshinweise

Die korrekte Montage hat direkten Einfluss auf die Dichtleistung. Die Dichtung muss so montiert werden, dass der Dichtungsring während der gesamten Tür- oder Paneelbewegung bündig mit der Auflagefläche abschließt.

Das Heck sollte mit der für die Gerätekonstruktion geeigneten Befestigungsmethode gesichert werden. Das Befestigungssystem sollte übermäßige Bewegungen, Verdrehungen oder Verschiebungen während des wiederholten Betriebs verhindern.

Der Kolben darf nicht zu stark zusammengedrückt werden. Es muss ausreichend Platz vorhanden sein, damit sich die Dichtung verformen kann und gleichzeitig der ständige Kontakt zur gegenüberliegenden Oberfläche erhalten bleibt.

OEM- und Ersatzdichtungsherstellung

BSTFLEX liefert aluminisierte Glasfaser-Tadpole-Dichtungen sowohl für Erstausrüstergeräte als auch für Ersatzteilanwendungen.

Bei OEM-Projekten können technische Zeichnungen zur Entwicklung des erforderlichen Profils und der Kernkonstruktion verwendet werden. Bei Austauschprojekten helfen ein vorhandenes Dichtungsmuster, Fotos und Maßangaben bei der Bestimmung des passenden Profils.

Beim Messen einer alten Dichtung ist es wichtig, bleibende Kompression und Verformung zu berücksichtigen. Der ursprüngliche Einbauraum und der Dichtungsspalt liefern in der Regel nützlichere Informationen als die komprimierten Abmessungen einer gebrauchten Dichtung.

Anwendungen

• Industrieofentürdichtungen
• Türdichtungen für Gewerbeöfen
• Wärmedichtungen für Ofentüren
• Türen für Heizungsanlagen
• Thermische Gehäusedichtungen
• Zugangsklappen für die Wärmekammer
• Industrieanlagenabdeckungen
• Metallverarbeitungsanlagen
• Metallgießanlagen
• Wärmedämmelemente
• OEM-Thermoausrüstung
• Ersatz-Thermodichtungen

Wie man eine aluminisierte Glasfaser-Tadpole-Dichtung spezifiziert

Für die richtige Auswahl der Dichtung sollten folgende Informationen berücksichtigt werden:

1. Erforderlicher Glühbirnendurchmesser
2. Schwanzbreite und -dicke
3. Gesamtlänge der Dichtung
4. Tür- oder Paneelabmessungen
5. Verfügbarer Kompressionsspalt
6. Betriebstemperatur
7. Strahlungswärmeeinwirkung
8. Temperaturwechselfrequenz
9. Erforderliche Kernkonstruktion
10. Montageart
11. Kontaktchemikalien oder Prozessmedien
12. Vorhandenes Dichtungsmuster oder Zeichnung

Die Bereitstellung dieser Informationen ermöglicht es, die Dichtung an die tatsächliche Ausrüstung anzupassen, anstatt ein Profil nur auf Basis von Nennmaßen auszuwählen.

Häufig gestellte Fragen

Was ist eine aluminisierte Glasfaser-Kaulquappendichtung?

Eine aluminisierte Glasfaser-Tadpole-Dichtung ist eine Wulst- und Schwanz-Wärmedichtung mit einem gewebten Glasfasermantel und einer aluminisierten, reflektierenden Oberfläche. Der innere Kern sorgt für die für die Kompressionsdichtung erforderliche flexible Struktur.

Welche Funktion hat die Aluminiumbeschichtung?

Die aluminisierte Oberfläche reflektiert Strahlungswärme und bildet eine schützende Außenschicht. Dies ist besonders vorteilhaft, wenn die Dichtung in der Nähe von heißen Oberflächen oder Strahlungswärmequellen installiert wird.

Welcher Temperatur kann eine aluminisierte Glasfaser-Tadpole-Dichtung standhalten?

Die genannten aluminisierten Glasfaserkonstruktionen sind bis ca. 260 °C (500 °F) temperaturbeständig. Die tatsächliche Betriebsfähigkeit hängt von der jeweiligen Deckschicht, Beschichtung, dem Kern, dem Profil und den Einsatzbedingungen ab.

Worin besteht der Unterschied zwischen einem verzinkten Kern und einem Hohlkern?

Ein verzinkter Drahtkern dient der inneren Verstärkung und Profilstützung, während ein Hohlkern eine leichte und hochkompressible Dichtungsstruktur bildet. Die geeignete Ausführung hängt von der erforderlichen Kompression und dem mechanischen Verhalten ab.

Kann diese Dichtung auch für eine Backofentür verwendet werden?

Ja. Aluminisierte Glasfaser-Tadpole-Dichtungen eignen sich gut für ausgewählte Anwendungen an Ofentüren, Herdtüren und Wärmedämmgehäusen, sofern die Betriebsbedingungen mit der Dichtungskonstruktion kompatibel sind.

Reflektiert die aluminisierte Oberfläche Strahlungswärme?

Ja. Die reflektierende, aluminisierte Oberfläche ist so konzipiert, dass sie Strahlungswärme reflektiert und sich daher für den Einsatz in Umgebungen mit Wärmedämmung und hoher Strahlungswärme eignet.

Kann die Dichtung in Sondergrößen gefertigt werden?

Ja. BSTFLEX kann kundenspezifische Kolbendurchmesser, Endrohrabmessungen, Längen, Kernkonfigurationen und Profilgeometrien nach Zeichnungen, Mustern oder Anwendungsanforderungen herstellen.

Kann BSTFLEX Ersatzdichtungen aus aluminisiertem Glasfasergewebe herstellen?

Ja. Ersatzdichtungen können anhand eines vorhandenen Musters, Maßangaben, technischen Zeichnungen oder Anwendungsinformationen entwickelt werden.

Fordern Sie eine maßgefertigte Kaulquappendichtung aus aluminisiertem Fiberglas an.

Wenn Sie einen benötigenaluminisierte Glasfaser-KaulquappendichtungOb für Ofentüren, Heizsysteme, thermische Gehäuse, Zugangsklappen oder industrielle Anlagen – BSTFLEX kann das benötigte Profil und die Kernkonstruktion entwickeln.

Senden Sie uns IhreZeichnung, Dichtungsmuster, Abmessungen, Betriebstemperatur und AnwendungsdetailsWir können die geeignete Konstruktion aus aluminisiertem Fiberglas beurteilen und einen verzinkten Drahtkern, einen Hohlkern oder eine andere geeignete Konfiguration empfehlen.

Kontaktieren Sie BSTFLEX für ein individuelles Angebot für eine aluminisierte Glasfaser-Tadpole-Dichtung.
