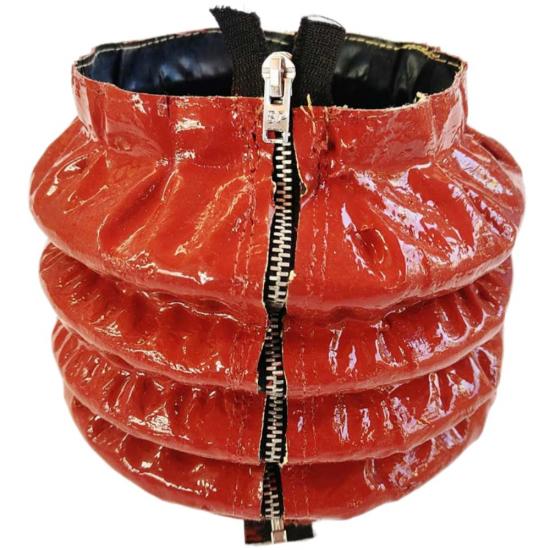

BSTFLEX genähte Faltenbälge mit Reißverschluss sind maßgefertigte Schutzabdeckungen aus Gewebe mit einem Längsreißverschluss, der sich zum Anbringen um vorhandene Zylinderstangen, Kugelgewindetriebe, Wellen und Aktuatoren öffnen lässt. Die geteilte Konstruktion bietet bequemen Zugang für Inspektion, Wartung und Austausch der Faltenbälge und trägt dazu bei, die Demontage von Komponenten zu reduzieren, sofern das Anlagenlayout und die Endbefestigungen dies zulassen.
Die gefaltete Konstruktion dehnt sich bei Maschinenbewegungen aus und zieht sich zusammen, während sie gleichzeitig bewegliche Teile vor Staub und Schmutz schützt. Jeder Faltenbalg aus Gewebe mit Reißverschluss kann in Bezug auf Profil, komprimierte Länge, ausgefahrene Länge, Hub, Reißverschlussposition und Endbeschläge individuell angepasst werden. Gewebe, Nähgarn und Reißverschlusskomponenten werden entsprechend der Betriebstemperatur, der Kühlmitteleinwirkung und den Bewegungsanforderungen für OEM-Maschinen, Wartungs- und Nachrüstprojekte ausgewählt.
Bestellung (moq):
1BSTFLEX genähte Faltenbälge mit Reißverschluss sind maßgefertigte, flexible Schutzabdeckungen für Maschinen, bei denen ein schneller Einbau sowie Zugang für Inspektion oder Wartung erforderlich ist. Ein integrierter Reißverschluss ermöglicht es, den Faltenbalg der Länge nach zu öffnen, sodass er um eine vorhandene Kolbenstange, Welle, Spindel, Führung oder einen Aktuator gelegt werden kann, ohne die geschützte Ausrüstung vollständig demontieren zu müssen.
Während des Betriebs dehnt sich die ziehharmonikaartige Gewebekonstruktion bei Maschinenbewegungen aus und zieht sich wieder zusammen, während sie gleichzeitig kritische Komponenten vor Staub, Metallspänen, abrasiven Partikeln, Öl, Kühlmittel, Fett, Funken und Hitze schützt.
Diese abnehmbare Konstruktion macht Faltenbälge mit Reißverschluss besonders geeignet für Austauschprojekte, wartungsintensive Maschinen und Anlagen, bei denen herkömmliche geschlossene Faltenbälge nur schwer zu installieren sind.
Der Hauptvorteil eines Faltenbalgs mit Reißverschluss ist die Wartungszugänglichkeit.
Ein herkömmlicher einteiliger Faltenbalg erfordert möglicherweise die Demontage von Wellen, Stangen oder anderen Maschinenkomponenten vor der Installation. Ein geteilter Faltenbalg mit Reißverschluss kann stattdessen geöffnet, um die Komponente gelegt und in Position geschlossen werden.
Dies kann Folgendes vereinfachen:
Je nach Anwendung können verschiedene Verschlusssysteme gewählt werden.
BSTFLEX kann Faltenbälge herstellen mit:
Ein Reißverschluss wird im Allgemeinen bevorzugt, wenn wiederholter Zugang erforderlich ist und ein sichererer Längsverschluss benötigt wird.
Klettverschlüsse können geeignet sein, wenn schnelles Anbringen und Entfernen wichtiger sind.
Druckknopfverschlüsse können ebenfalls für ausgewählte industrielle Anwendungen integriert werden.
Jeder genähte Faltenbalg mit Reißverschluss kann entsprechend den tatsächlichen Abmessungen und dem Hub der geschützten Maschinenkomponente gefertigt werden.
| Spezifikation | Verfügbare Optionen |
|---|---|
| Form des Faltenbalgs | Rund, rechteckig oder kundenspezifisch |
| Innenabmessungen | Kundenspezifisch |
| Außenabmessungen | Kundenspezifisch |
| Ausgezogene Länge | Kundenspezifisch |
| Gepresste Länge | Kundenspezifisch |
| Hub | Entsprechend dem Maschinenweg |
| Verschluss | Reißverschluss, Klettverschluss, Druckknopf oder kundenspezifisch |
| Gewebe | Entsprechend der Betriebsumgebung |
| Befestigung | Kragen, Flansch,Schelle oder kundenspezifisch |
| Verstärkung | Optional |
| Produktion | Prototypen- und OEM-Produktion |
Die Faltentiefe, die Anzahl der Falten und die Verschluss-Position können entsprechend dem Einbauspiel und den Bewegungsanforderungen konstruiert werden.
Die Materialauswahl hängt von der Art der Verschmutzung, der Betriebstemperatur und der mechanischen Umgebung ab.
BSTFLEX kann Faltenbälge aus Gewebe mit Reißverschluss unter Verwendung einer Reihe von technischen Textilien herstellen.
Geeignet für allgemeine industrielle Anwendungen, die Flexibilität, Abriebfestigkeit und Schutz gegen Staub, Schmutz, Öl und Werkstattverschmutzungen erfordern.
Geeignet für Maschinen mit höheren Temperaturen und Anwendungen, die Hitze, Funken oder heißen Oberflächen ausgesetzt sind.
Empfohlen, wenn chemische Beständigkeit, Hochtemperaturbeständigkeit und reduzierte Oberflächenhaftung erforderlich sind.
Geeignet für Anwendungen, die Strahlungshitze in der Nähe von Öfen, Gießereien, Abgassystemen oder heißen Prozessanlagen ausgesetzt sind.
Andere Gewebekonstruktionen können je nach Anforderungen an Temperatur, Abrieb, Öl, Fett, chemische Belastung und Biegebeanspruchung entwickelt werden.
Genähte Faltenbälge mit Reißverschluss sind besonders praktisch für Hydraulik- und Pneumatikzylinder, die bereits an Maschinen installiert sind.
Anstatt den Zylinder auszubauen oder die Stangenbaugruppe zu trennen, kann der Faltenbalg geöffnet und um die vorhandene Komponente herum installiert werden.
Typische Anwendungen umfassen:
Der Faltenbalg trägt dazu bei, die Belastung der Stangenoberfläche durch abrasive Partikel und Verunreinigungen zu reduzieren, die andernfalls Dichtungen und bewegliche Schnittstellen beeinträchtigen könnten.
Kugelgewindetriebe und Leitspindeln, die in Werkzeugmaschinen und Automatisierungssystemen verwendet werden, sind anfällig für Metallspäne, Schleifstaub, Kühlmittel und andere Verunreinigungen.
Kundenspezifische Faltenbälge mit Reißverschluss können eine abnehmbare Schutzhülle um diese Komponenten bilden und gleichzeitig einen einfacheren Wartungszugang ermöglichen.
Zur typischen Ausstattung gehören:
Reißverschluss-Faltenbälge können auch ausgelegt werden für:
Für Maschinen in der Nähe von Öfen, Gießereien, Schweißbereichen oder anderen Heißverarbeitungsanlagen kann BSTFLEX Hochtemperatur-Reißverschluss-Faltenbälge aus hitzebeständigen technischen Geweben herstellen.
Die geeignete Konstruktion hängt ab von:
Der Reißverschluss und das Nähgarn müssen ebenfalls entsprechend der Betriebsumgebung ausgewählt werden, anstatt nur das Außengewebe zu bewerten.
Kundenspezifische Montagekonfigurationen können umfassen:
Dies ermöglicht die Integration der Faltenbälge sowohl in neue OEM-Maschinen als auch in die Nachrüstung bestehender Anlagen.
BSTFLEX genähte Reißverschluss-Faltenbälge können verwendet werden für:
Für ein Angebot geben Sie bitte Folgendes an:
BSTFLEX kann Prototypen, Ersatzteile und OEM-Faltenbälge mit Reißverschluss gemäß Kundenzeichnungen und Anwendungsanforderungen herstellen.
BSTFLEX kombiniert kundenspezifische industrielle Nähtechnik mit umfassender Erfahrung bei hitzebeständigen technischen Textilien. Dies ermöglicht es uns, sowohl universell einsetzbare abnehmbare Faltenbälge als auch Hochtemperatur-Faltenbälge mit Reißverschluss für anspruchsvolle industrielle Umgebungen zu entwickeln.
Kundenspezifische Abmessungen, verschiedene Verschlusssysteme, spezielle Gewebe und OEM-Konfigurationen sind erhältlich.
Senden Sie uns Ihre Geräteabmessungen, Betriebsumgebung, den erforderlichen Hub und Installationsfotos zur Bewertung.
