BSTFLEX genähte, drahtgestützte Faltenbälge sind maßgefertigte, flexible Schutzabdeckungen für industrielle Anwendungen mit großem Durchmesser, langem Hub und hohen Anforderungen. Eine interne Drahtstützstruktur hilft dabei, die Form des Faltenbalgs während des Ausfahrens und Zusammendrückens beizubehalten, wodurch das Durchhängen des Gewebes verringert und die Stabilität bei wiederholten Maschinenbewegungen verbessert wird.
Diese drahtverstärkten Gewebefaltenbälge eignen sich zum Schutz von Hydraulikzylindern, Wellen, Aktuatoren, Teleskopmechanismen und anderen beweglichen Komponenten vor Staub, Metallspänen, Abrieb, Öl, Kühlmittel, Funken und Hitze.
Jeder Faltenbalg kann hinsichtlich Innendurchmesser, Außendurchmesser, komprimierter Länge, ausgefahrener Länge, Hub, Drahtabstand, Gewebematerial und Montagekonfiguration individuell angepasst werden. Beschichtetes Nylon, silikonbeschichtetes Glasfasergewebe, PTFE-beschichtetes Glasfasergewebe, aluminisiertes Glasfasergewebe und andere technische Gewebe sind für Standard- oder Hochtemperaturanwendungen erhältlich.
Bestellung (moq):
1BSTFLEX genähte drahtgestützte Faltenbälge sind maßgefertigte, flexible Schutzabdeckungen für großdurchmessrige, langhubige und anspruchsvolle industrielle Anwendungen, bei denen herkömmliche, nicht gestützte Gewebefaltenbälge möglicherweise nicht genügend Form oder Stabilität beibehalten.
Die Faltenbälge bestehen aus flexiblem Industriegewebe in Kombination mit einem internen Drahtstützsystem. Die Drahtverstärkung hilft dabei, das kreisförmige Profil des Faltenbalgs während der Ausdehnung und Kompression beizubehalten, reduziert das Durchhängen des Gewebes und ermöglicht eine kontrollierte Bewegung über lange Verfahrwege.
Diese Konstruktion eignet sich besonders für große Wellen, Hydraulikzylinder, Aktuatoren, Teleskopbaugruppen und Industriemaschinen, die Staub, Metallpartikeln, Öl, Kühlmittel, Abrieb, Hitze und anderen Verunreinigungen ausgesetzt sind.
Das entscheidende Merkmal dieses Faltenbalgdesigns ist das interne Drahtgerüst.
Anstatt sich vollständig auf die Steifigkeit der Gewebefalten zu verlassen, hilft der stützende Draht dabei, jede Windung zu formen und zu stabilisieren. Dies ermöglicht es Faltenbälgen mit großem Durchmesser, bei wiederholten Maschinenbewegungen formstabiler zu bleiben.
Die Konstruktion bietet mehrere Vorteile:
BSTFLEX fertigt drahtgestützte Faltenbälge gemäß den tatsächlichen Abmessungen, dem Hub und dem verfügbaren Bauraum der Ausrüstung.
| Spezifikation | Kundenspezifische Optionen |
|---|---|
| Faltenbalgtyp | Drahtgestütztergenähter Faltenbalg |
| Form | Rund / Zylindrisch |
| Innendurchmesser | Kundenspezifisch |
| Außendurchmesser | Kundenspezifisch |
| Ausgezogene Länge | Kundenspezifisch |
| Komprimierte Länge | Kundenspezifisch |
| Hub | Je nach Anwendung |
| Drahtstütze | Kundenspezifischer Durchmesser und Abstand |
| Gewebematerial | Je nach Umgebung |
| Endkonstruktion | Manschette, Flansch, Schelle oder kundenspezifisch |
| Verschluss | Geschlossen, Reißverschluss, Klettverschluss oder kundenspezifisch |
| Produktion | Prototyp- und OEM-Mengen |
Drahtdurchmesser, Stützabstand und Faltungsgeometrie können je nach Faltenbalgdurchmesser, Bewegungsfrequenz und erforderlicher struktureller Stabilität angepasst werden.
Faltenbälge mit großem Durchmesser stellen andere technische Anforderungen als kleinere, herkömmlich genähte Faltenbälge.
Mit zunehmendem Durchmesser kann ungestütztes Gewebe anfälliger werden für:
Die drahtgestützte Konstruktion hilft, das Profil des Faltenbalgs während der Bewegung beizubehalten, und ist daher besonders für große Industrieanlagen geeignet.
Typische Anwendungen umfassen:
Drahtgestützte Faltenbälge sind auch dort effektiv, wo ein großer Unterschied zwischen der vollständig komprimierten und der vollständig ausgefahrenen Länge besteht.
Die interne Stützstruktur ermöglicht es, dass sich mehrere kontrollierte Falten über lange Verfahrwege ausdehnen, während eine relativ kompakte komprimierte Konfiguration beibehalten wird.
Dies macht das Design geeignet für:
BSTFLEX kann drahtgestützte Gewebefaltenbälge unter Verwendung verschiedener technischer Textilien herstellen, abhängig von Temperatur, Abrieb, Öl, Chemikalien und Umwelteinflüssen.
Geeignet für den allgemeinen Schutz von Industriemaschinen, der Flexibilität, Abriebfestigkeit und Schutz vor Verunreinigungen erfordert.
Empfohlen für Anwendungen mit erhöhten Temperaturen und Maschinen, die Hitze, Funken oder heißen Oberflächen ausgesetzt sind.
Geeignet für Umgebungen, die Temperaturbeständigkeit, Chemikalienbeständigkeit und reduzierte Oberflächenhaftung erfordern.

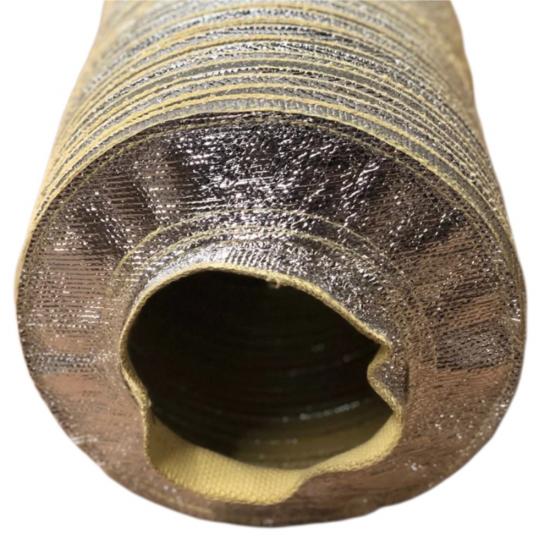

Wird dort eingesetzt, wo eine Reflexion von Strahlungswärme um Öfen, Gießereien, heiße Maschinen oder Verarbeitungsanlagen erforderlich ist.
Für Anwendungen, die extremer Hitze, heißen Partikeln und anspruchsvollen industriellen Umgebungen ausgesetzt sind, können spezielle Konstruktionen entwickelt werden.
Die drahtverstärkte Konstruktion ist besonders nützlich für Hochtemperatur-Faltenbälge, da viele hitzebeständige technische Gewebe weniger für die Bildung starrer, selbsttragender Akkordeonstrukturen geeignet sind.
Das interne Drahtsystem hilft dabei, die Geometrie des Faltenbalgs beizubehalten, während die hitzebeständigen Gewebe flexibel bleiben.
Je nach Anwendung kann BSTFLEX Materialien auf ihre Beständigkeit gegenüber Folgendem prüfen:
Das Gewebe, der Nähfaden, der Stützdraht und die Befestigungselemente sollten alle entsprechend den tatsächlichen Betriebsbedingungen ausgewählt werden.
Genähte, drahtverstärkte Faltenbälge können bewegliche Komponenten schützen vor:
Zu den typischen geschützten Komponenten gehören:
BSTFLEX kann je nach Maschinendesign unterschiedliche Endkonfigurationen integrieren.
Zu den verfügbaren Optionen gehören:

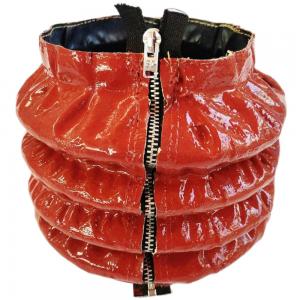

Für Geräte, die nicht einfach demontiert werden können, können auch geteilte oder mit Reißverschluss versehene drahtgestützte Konstruktionen evaluiert werden.
BSTFLEX genähte drahtgestützte Faltenbälge eignen sich für:
Für ein Angebot und eine Designbewertung geben Sie bitte Folgendes an:
BSTFLEX kann das erforderliche Gewebe, den Abstand der Drahtstützen, die Faltgeometrie und die Montagekonfiguration entsprechend der tatsächlichen Anwendung bewerten.
BSTFLEX kombiniert kundenspezifische industrielle Nähkapazitäten mit Erfahrung bei technischen Hochtemperaturgeweben. Dies ermöglicht es uns, drahtgestützte Faltenbälge nicht nur für den konventionellen Maschinenschutz zu entwickeln, sondern auch für Anwendungen mit großem Durchmesser und hohen Temperaturen, bei denen Standard-Gewebefaltenbälge möglicherweise keine ausreichende strukturelle Stabilität bieten.
Kundenspezifische Abmessungen, Drahtverstärkung, spezielle Materialien, Montageanordnungen und OEM-Produktion sind verfügbar.
Senden Sie uns Ihre Abmessungen, den erforderlichen Hub, die Betriebstemperatur und die Anwendungszeichnung zur Bewertung.
