Kundenspezifisch genähte rechteckige Faltenbälge für Maschinenschutz

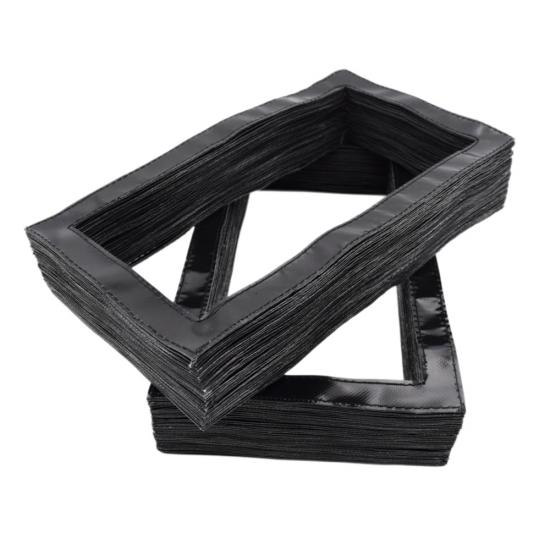

Genähte rechteckige Faltenbälge

BSTFLEX genähte rechteckige Faltenbälge sind maßgefertigte Schutzabdeckungen für Linearführungen, Maschinenführungen, Leitspindeln, Kugelgewindetriebe, Hubmechanismen, Aktuatoren und andere bewegliche Komponenten mit quadratischer oder rechteckiger Geometrie. Die flexible Akkordeonkonstruktion dehnt sich bei Maschinenbewegungen aus und zieht sich zusammen, während sie gleichzeitig kritische Komponenten vor Staub, Metallspänen, abrasiven Partikeln, Öl, Kühlmittel, Funken und Hitze schützt.

Im Gegensatz zu standardmäßigen geformten Faltenbälgen können rechteckige Gewebefaltenbälge passend zur tatsächlichen Maschinenhülle, zum Hub und zum Einbauraum konstruiert werden. Breite, Höhe, ausgezogene Länge, komprimierte Länge, Faltgeometrie, Montageanordnung und Gewebeaufbau können für OEM-Ausrüstung, Ersatzprojekte und Spezialmaschinen individuell angepasst werden.

Konstruktion kundenspezifischer rechteckiger Faltenbälge

Jede Anwendung hat unterschiedliche Anforderungen an Bewegung und Freiraum. BSTFLEX kann genähte rechteckige Faltenbälge gemäß Kundenzeichnungen, Geräteabmessungen oder vorhandenen Mustern herstellen.

Typische Anpassungen umfassen:

Die Faltentiefe und die Anzahl der Windungen werden entsprechend dem erforderlichen Ausdehnungsverhältnis, dem komprimierten Raum und der Betriebsbewegung ausgewählt.

Materialoptionen

Das richtige Material hängt von mehr als nur der Temperatur ab. Abrieb, Kühlmittel, Öl, Funken, Strahlungswärme, Chemikalien und Bewegungshäufigkeit sollten alle berücksichtigt werden.

BSTFLEX kann rechteckige Gewebefaltenbälge unter Verwendung von Materialien wie den folgenden herstellen:

Beschichtetes Nylongewebe

Geeignet für allgemeinen Maschinenschutz, bei dem Flexibilität, Abriebfestigkeit und Kontaminationskontrolle erforderlich sind.

Silikonbeschichtetes Glasfasergewebe

Entwickelt für Umgebungen mit erhöhten Temperaturen, heiße Maschinen und Anwendungen, die Funken oder Strahlungswärme ausgesetzt sind.

PTFE-beschichtetes Glasfasergewebe

Geeignet dort, wo eine höhere Temperaturbeständigkeit, chemische Beständigkeit und eine Oberfläche mit geringer Haftung erforderlich sind.

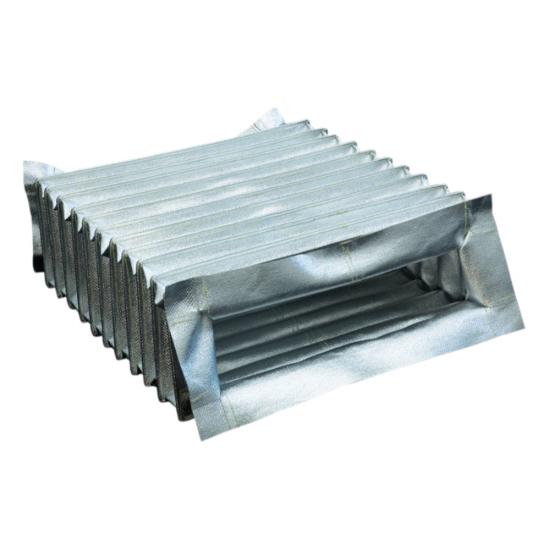

Aluminiertes Glasfasergewebe

Empfohlen für Anlagen in der Nähe von Öfen, Gießereien, Heißverarbeitungslinien oder anderen Strahlungswärmequellen.

Kundenspezifische technische Gewebe

Andere Materialkombinationen können entsprechend der tatsächlichen Arbeitsumgebung bewertet werden.

Maschinenbett- und Linearführungsschutz

Rechteckige Faltenbälge eignen sich besonders zum Schutz freiliegender Maschinenbetten und Linearführungen.

Während der maschinellen Bearbeitung oder automatisierten Produktion können freiliegende Führungssysteme auf Folgendes treffen:

• Metallspäne
• Schleifrückstände
• Staub
• Öl
• Kühlmittel
• Funken
• Abrasive Partikel

Ein kundenspezifischer Maschinenfaltenbalg trägt dazu bei, eine flexible Barriere um diese beweglichen Oberflächen zu schaffen, während der erforderliche Verfahrweg beibehalten wird.

CNC- und Automatisierungsanwendungen

Genähte rechteckige Faltenbälge können integriert werden in:

• CNC-Bearbeitungszentren
• Fräsmaschinen
• Linearpositioniersysteme
• Industrieroboter
• Automatisierte Montageanlagen
• Verpackungsmaschinen
• Hebemechanismen
• Materialtransportanlagen
• Sondermaschinen
• Nachrüstungen von Werkzeugmaschinen

Sie sind besonders nützlich, wenn der geschützte Bereich ein rechteckiges Profil aufweist oder wenn ein runder Faltenbalg nicht in den verfügbaren Maschinenraum passen würde.

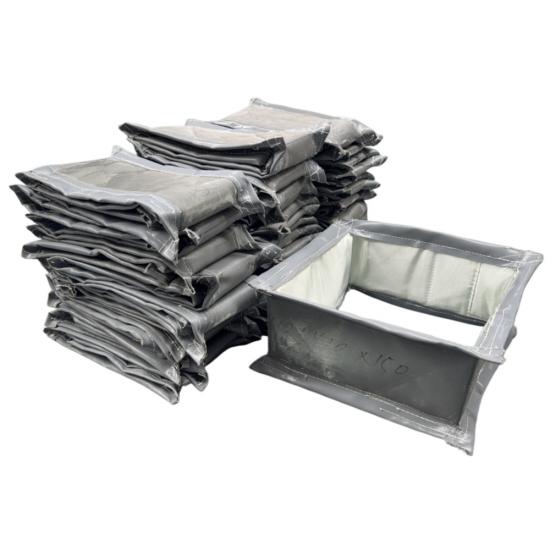

Hochtemperatur-Rechteckfaltenbälge

Für Maschinen, die in der Nähe von Öfen, Schweißzellen, Gießereianlagen oder heißen Produktionsprozessen betrieben werden, kann BSTFLEX hochtemperaturbeständige, genähte rechteckige Faltenbälge aus hitzebeständigen technischen Geweben herstellen.

Je nach Anwendung können geeignete Materialien silikonbeschichtetes Glasfaser, PTFE-beschichtetes Glasfaser, aluminiertes Glasfaser und andere technische Gewebe umfassen.

Das Material sollte ausgewählt werden nach:

• Dauerbetriebstemperatur
• Kurzzeitige Hitzeeinwirkung
• Strahlungswärme
• Funken- oder Heißpartikeleinwirkung
• Öl und Kühlmittel
• Chemischer Kontakt
• Abrieb
• Biegefrequenz

Montage- und Installationsoptionen

Verschiedene Montageanordnungen können in das Faltenbalgdesign integriert werden, darunter:

• Starre Montageplatten

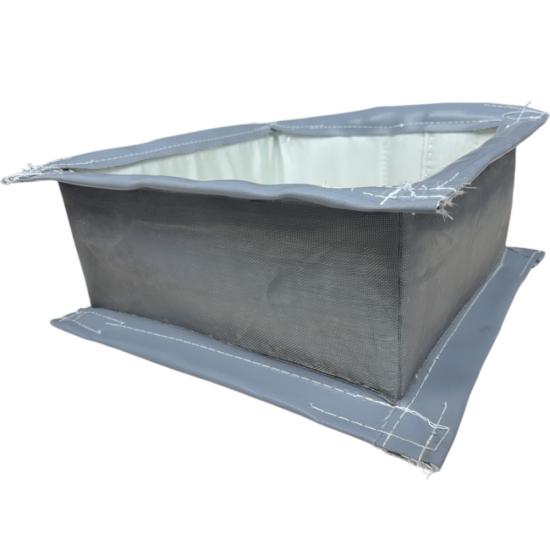

• Gewebeflansche
• Verstärkte Endplatten
• Klemmbefestigte Enden
• Ösen
• Klettverschlüsse
• Reißverschlussöffnungen
• Kundenspezifische Befestigungssysteme

Für Geräte, die nicht einfach demontiert werden können, können geteilte oder mit Reißverschluss versehene Konstruktionen die Installation und Wartung vereinfachen.

Typische Anwendungen

BSTFLEX genähte rechteckige Faltenbälge können verwendet werden für:

• Maschinenführungen
• Linearführungen
• Kugelgewindetriebe
• Gewindespindeln
• CNC-Achsen
• Hubtische
• Linearantriebe
• Automatisierte Maschinen
• Roboteranlagen
• Gießereimaschinen
• Metallbearbeitungsmaschinen
• Spezielle Industriemaschinen

Erforderliche Informationen für die kundenspezifische Fertigung

Für ein genaues Angebot und eine Designbewertung geben Sie bitte Folgendes an:

1. Innenbreite
2. Innenhöhe
3. Maximal zulässige Außenbreite und -höhe
4. Vollständig komprimierte Länge
5. Vollständig ausgefahrene Länge
6. Erforderlicher Verfahrweg oder Hub
7. Montageabmessungen
8. Betriebstemperatur
9. Art der Verunreinigungen oder Umwelteinflüsse
10. Zeichnung, Foto oder vorhandenes Muster

BSTFLEX kann Prototypen und OEM genähte rechteckige Faltenbälge gemäß Zeichnungen, Abmessungen oder Anwendungsanforderungen entwickeln.

Warum BSTFLEX wählen

BSTFLEX kombiniert kundenspezifische Gewebefertigung mit Erfahrung bei industriellen Wärmeschutzmaterialien. Dies ermöglicht uns die Herstellung von sowohl universell einsetzbaren Maschinenfaltenbälgen als auch Hochtemperatur-Rechteckfaltenbälgen für anspruchsvollere Betriebsumgebungen.

Kundenspezifische Abmessungen, spezielle Materialien, Montagekonfigurationen und OEM-Produktion sind verfügbar.

Für eine neue Anwendung senden Sie uns bitte die Maschinenabmessungen, den erforderlichen Hub, die Betriebsumgebung sowie Fotos oder technische Zeichnungen zur Bewertung.
