Kundenspezifisch genähte Rundfaltenbälge für Maschinen- und Zylinderschutz

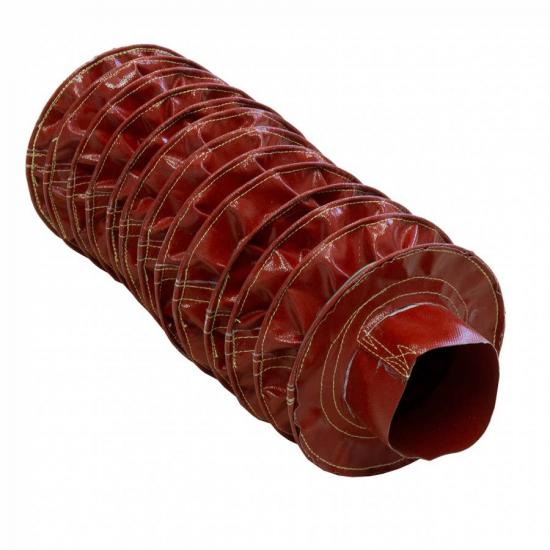

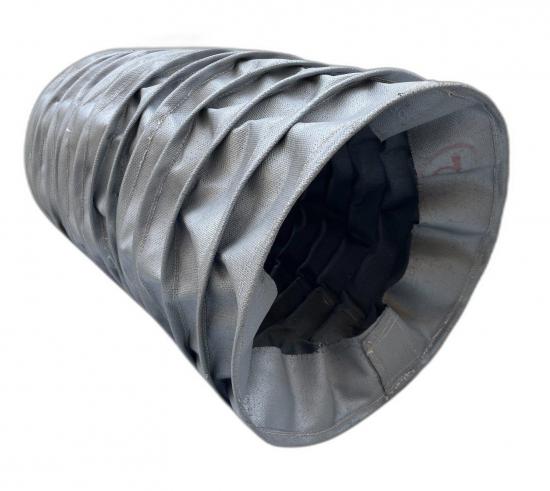

Genähte Rundfaltenbälge

BSTFLEX genähte Rundfaltenbälge sind maßgefertigte, flexible Schutzabdeckungen für Hydraulikzylinderstangen, Kugelgewindetriebe, Gewindespindeln, Wellen, Aktuatoren und andere bewegliche Maschinenkomponenten. Ihre ziehharmonikaartige Konstruktion dehnt sich bei der Bewegung der Ausrüstung aus und zieht sich zusammen, während sie gleichzeitig dazu beiträgt, Präzisionsteile vor Staub, abrasiven Partikeln, Metallspänen, Öl, Kühlmittel, Hitze und allgemeiner industrieller Verschmutzung zu schützen.

Im Gegensatz zu standardmäßigen geformten Gummifaltenbälgen können genähte Gewebefaltenbälge in einer Vielzahl von Durchmessern, Hublängen, komprimierten Längen und Materialkombinationen hergestellt werden. Dies macht sie besonders geeignet für OEM-Maschinen, Ersatzschutzsysteme und Anwendungen, bei denen standardmäßige geformte Faltenbälge die erforderlichen Abmessungen oder Betriebsbedingungen nicht erfüllen können.

Kundenspezifische Konstruktion

Jeder genähte Rundfaltenbalg kann entsprechend den tatsächlichen Abmessungen und der Bewegung der geschützten Komponente gefertigt werden.

Typische benutzerdefinierte Parameter umfassen:

Das Verhältnis zwischen Innendurchmesser, Außendurchmesser, Faltentiefe, komprimierter Länge und ausgezogener Länge wird entsprechend dem erforderlichen Maschinenhub und dem verfügbaren Bauraum bewertet.

Materialoptionen

Die Materialauswahl ist einer der wichtigsten Faktoren für die Leistung eines genähten Rundfaltenbalgs.

BSTFLEX kann Faltenbälge aus einer Reihe von industriellen technischen Geweben herstellen, darunter:

Beschichtetes Nylongewebe
Geeignet für allgemeinen Maschinenschutz, bei dem Flexibilität, Abriebfestigkeit und Kontaminationskontrolle erforderlich sind.

Silikonbeschichtetes Glasfasergewebe
Empfohlen für Umgebungen mit erhöhten Temperaturen und Maschinen, die Hitze, Funken oder heißen Oberflächen ausgesetzt sind.

PTFE-beschichtetes Glasfasergewebe
Geeignet für Anwendungen, die Temperaturbeständigkeit, chemische Beständigkeit und eine Oberfläche mit geringer Haftung erfordern.

Aluminisiertes Glasfasergewebe
Wird dort eingesetzt, wo eine Reflexion von Strahlungswärme um Öfen, Gießereianlagen, Abgaskomponenten oder andere Hochtemperaturprozesse erforderlich ist.

Weitere technische Gewebe
Zusätzliche Gewebekonstruktionen können je nach Anforderungen an Temperatur, Öl, Kühlmittel, Chemikalien, Abrieb und Umgebungsbedingungen entwickelt werden.

Schutz für Hydraulikzylinderstangen

Hydraulikzylinderstangen sind äußerst empfindlich gegenüber Verschmutzung und mechanischen Beschädigungen. Staub, Metallpartikel und abrasive Rückstände können sich auf freiliegenden Stangen ansammeln und schließlich Dichtungen sowie die hydraulische Leistung beeinträchtigen.

Ein maßgefertigter Hydraulikzylinder-Faltenbalg bildet eine flexible Schutzbarriere um die Stange und ermöglicht gleichzeitig das normale Aus- und Einfahren.

Rund genähte Faltenbälge können ausgelegt werden für:

• Hydraulikzylinderstangen

• Pneumatikzylinderstangen

• Linearantriebe

• Hubzylinder

• Industrielle Positioniersysteme

Schutz für Kugelgewindetriebe und Leitspindeln

Kugelgewindetriebe und Leitspindeln benötigen saubere Betriebsoberflächen für zuverlässige Bewegung und Positioniergenauigkeit.

Genähte Rundfaltenbälge können helfen, diese Komponenten zu isolieren von:

• Metallspänen

• Schleifstaub

• Kühlmittel

• Ölverschmutzung

• Abrasiven Partikeln

• Allgemeinen Werkstattabfällen

Maßgefertigte Kugelgewindetrieb-Faltenbälge werden häufig an CNC-Maschinen, automatisierten Produktionsanlagen, Positioniersystemen und industriellen Werkzeugmaschinen eingesetzt.

Schutz für Wellen und Antriebe

Runde Gewebefaltenbälge können auch eingesetzt werden um:

• Rotierende oder hin- und hergehende Wellen

• Keilwellen

• Linearantriebe

• Spindeln

• Führungsstangen

• Teleskopbaugruppen

• Mechanische Gestänge

Die flexible, gefaltete Struktur ermöglicht wiederholte Bewegungen, ohne dass ein starres Schutzgehäuse erforderlich ist.

Hochtemperatur-Faltenbälge (genäht)

Für Maschinen, die in der Nähe von Öfen, heißen Prozessanlagen, Abgassystemen oder Strahlungswärmequellen betrieben werden, kann BSTFLEX Hochtemperatur-Gewebefaltenbälge unter Verwendung hitzebeständiger technischer Textilien herstellen.

Je nach Betriebsumgebung können silikonbeschichtetes Glasfaser, PTFE-beschichtetes Glasfaser, aluminisiertes Glasfaser und andere Hochtemperaturmaterialien in Betracht gezogen werden.

Die Temperatur ist nicht der einzige Auswahlfaktor. Das richtige Gewebe sollte auch bewertet werden nach:

• Strahlungswärme

• Direkter Kontakttemperatur

• Funkenflug

• Öl und Kühlmittel

• Abrieb

• Chemikalien

• Mechanische Zyklen

• Einsatz im Innen- oder Außenbereich

Montageoptionen

Je nach Maschinenkonstruktion können unterschiedliche Endausführungen integriert werden.

Typische Montagemethoden umfassen:

• Stoffkragen

• Klemmmontierte Enden

• Flanschenden

• Verstärkte Endabschnitte

• Ösenmontage

• Kundenspezifische Befestigungssysteme

Für Komponenten, die nicht einfach demontiert werden können, können für eine einfachere Installation und Wartung auch geteilte oder mit Reißverschluss versehene Rundfaltenbälge hergestellt werden.

Anwendungen

BSTFLEX genähte Rundfaltenbälge eignen sich für eine Vielzahl von Industrieanlagen, darunter:

• CNC-Maschinen

• Werkzeugmaschinen

• Hydraulikanlagen

• Pneumatikanlagen

• Industrielle Automatisierung

• Robotik

• Hebezeuge

• Gießereimaschinen

• Metallverarbeitungsanlagen

• Verpackungsmaschinen

• Materialflusssysteme

• Sondermaschinen

Erforderliche Informationen für einen kundenspezifischen Faltenbalg

Um den korrekten genähten Rundfaltenbalg herzustellen, geben Sie bitte nach Möglichkeit die folgenden Informationen an:

1. Innendurchmesser

2. Maximal zulässiger Außendurchmesser

3. Vollständig komprimierte Länge

4. Vollständig ausgezogene Länge

5. Erforderlicher Hub

6. Endmontageabmessungen

7. Betriebstemperatur

8. Art der Verschmutzung oder Umwelteinflüsse

9. Bewegungsfrequenz

10. Zeichnung, Foto oder vorhandenes Muster

Falls keine vollständigen Abmessungen verfügbar sind, kann BSTFLEX auch Fotos, Zeichnungen oder ein vorhandenes Faltenbalgmuster auswerten.

Warum Sie sich für genähte Rundfaltenbälge von BSTFLEX entscheiden sollten

BSTFLEX kombiniert kundenspezifische Textilfertigung mit umfassender Erfahrung bei hitzebeständigen und schützenden Industriegeweben. Dies ermöglicht es uns, genähte Faltenbälge nicht nur für den allgemeinen Maschinenschutz zu entwickeln, sondern auch für Anwendungen mit erhöhten Temperaturen, Strahlungswärme und anspruchsvollen Industrieumgebungen.

Wir unterstützen kundenspezifische Abmessungen, spezielle Materialien, Prototypenentwicklung und OEM-Produktion.

Senden Sie uns für ein neues Projekt Ihre Faltenbalgabmessungen, die Gerätezeichnung, die Arbeitsumgebung und die Temperaturanforderungen. BSTFLEX kann ein geeignetes Material und eine passende Konstruktion für Ihre Anwendung empfehlen.
