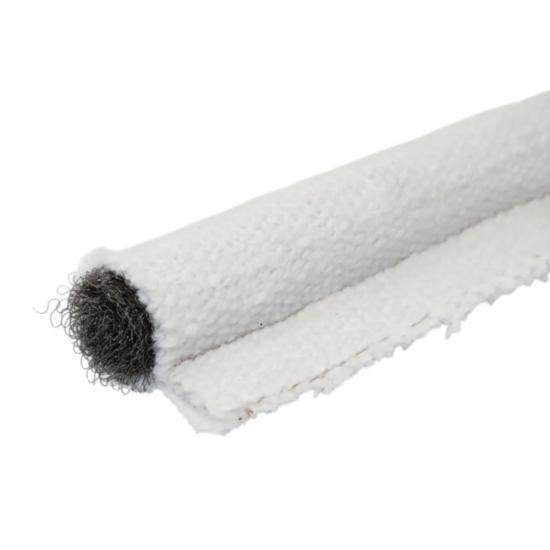

Keramikgewebe-Abdeckung, Inconel-Kern, Kaulquappen-Dichtung

DerKeramikgewebe-Abdeckung, Inconel-Kern, Kaulquappen-DichtungEs handelt sich um ein verstärktes Hochtemperatur-Dichtungselement, das für Industrieanlagen entwickelt wurde, die hohen Temperaturen, Temperaturwechseln, Kompression und mechanischer Bewegung ausgesetzt sind. Seine Konstruktion kombiniert eine äußere Keramikgewebehülle mit einem Inconel-Metallkern und bildet so ein flexibles und dennoch formstabiles Dichtungsprofil.

Das Keramikgewebe dient als äußere Wärmeschutzschicht, während der Inconel-Kern die innere Struktur des Dichtungswulstes bildet. Der integrierte Zapfen bietet eine Befestigungsfläche zur Montage der Dichtung an einer Ofentür, einem Ofenrahmen, einer Ofenplatte, einer Zugangsklappe oder anderen thermischen Anlagen.

BSTFLEX stellt herInconel-Kern-Kaulquappendichtungenin kundenspezifischen Abmessungen und Konfigurationen für OEM-Ausrüstung, Ersatzanwendungen und spezielle Hochtemperatur-Dichtungsanforderungen.

Produktkonstruktion

Diese Kaulquappendichtung besteht aus zwei Materialien: dem Keramikgewebe und dem Inconel-Kern, die unterschiedliche Funktionen erfüllen. Das Gewebe schützt den Kern vor direkter Umwelteinwirkung und sorgt gleichzeitig für eine flexible Textiloberfläche. Der Inconel-Kern verleiht dem Dichtungsring seine innere Form und Stabilität.

Funktionsweise der Inconel Core Tadpole-Dichtung

Eine Kaulquappendichtung zeichnet sich durch einen abgerundeten Dichtungswulst aus, der mit einem Befestigungssteg verbunden ist. Bei der Montage wird der Wulst entlang des Dichtungsumfangs positioniert, während der Befestigungssteg an der Tragkonstruktion fixiert wird.

Beim Schließen der Tür, der Verkleidung oder der Abdeckung wird der Glühbirnenkern gegen die gegenüberliegende Oberfläche gepresst. Der Inconelkern trägt dazu bei, dass die Glühbirne unter Druck ihre vorgesehene Form beibehält, während das Keramikgewebe die äußere Wärmedämmung bildet.

Diese Konfiguration eignet sich für industrielle Wärmeanlagen, bei denen die Dichtung eine flexible äußere Textiloberfläche mit einer stärkeren inneren Metallstruktur kombinieren muss.

Äußerer Bezug aus Keramikgewebe

Die Keramikgewebeabdeckung bildet die Außenseite der Dichtung und eignet sich für Anwendungen, die einen hohen Schutz der Textilien bei hohen Temperaturen erfordern. Durch ihre Webstruktur passt sich die Dichtung dem Dichtungsverlauf an und schützt gleichzeitig den Inconel-Kern im Inneren vor direktem Kontakt mit der Umgebung.

Das Keramikgewebe kann entsprechend der thermischen Belastung, Flexibilität, den Einbaubedingungen und den mechanischen Anforderungen der Anwendung spezifiziert werden. Die fertige Abdeckung ist um den Kern und das Dichtungsprofil herum konstruiert und fungiert nicht als eigenständiges, flaches Keramikgewebe.

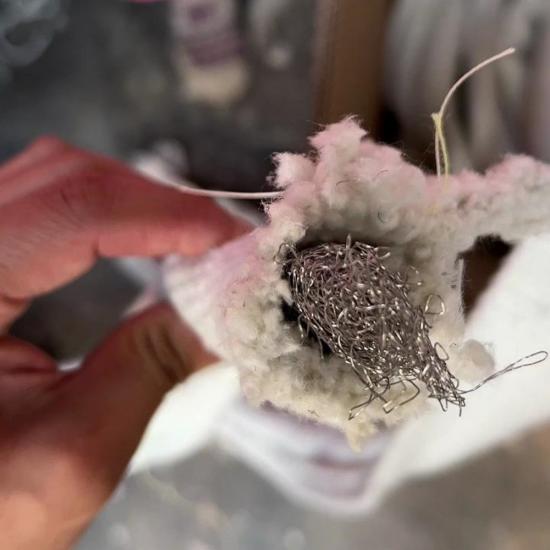

Inconelkern für strukturelle Stabilität

DerInconel-KernDas charakteristische Merkmal dieser Hochtemperatur-Tadpole-Dichtung ist ihr metallischer Kern, der eine andere Kombination aus Festigkeit, Dimensionsstabilität und Kompressionsverhalten bietet.

Der Inconel-Kern trägt dazu bei, die Geometrie des Dichtungswulstes beim Anpressen der Dichtung an eine Gegenfläche zu erhalten. Er kann außerdem eine höhere strukturelle Stabilität in Anwendungen gewährleisten, bei denen die Dichtung wiederholten Bewegungen, Montagearbeiten oder mechanischer Belastung ausgesetzt ist.

Kerndurchmesser, Geometrie und Konstruktion können je nach erforderlichem Dichtungsspalt, Kompressionsgrad, Montageanordnung und Gerätekonstruktion ausgewählt werden.

Wichtigste Leistungsvorteile

• Keramikgewebeabdeckung für anspruchsvolle Hochtemperaturumgebungen
• Inconel-Innenkern für strukturelle Festigkeit und Formstabilität
• Flexible Wulst- und Endstückkonfiguration zur Umfangsabdichtung
• Geeignet für wiederholten Tür- und Paneelbetrieb
• Kann gekrümmten und anwendungsspezifischen Dichtungspfaden folgen
• Kombiniert textilen Wärmeschutz mit einem metallischen Innenkern
• Geeignet für Industrieöfen, Brennöfen, Brennöfen und thermische Anlagen
• Erhältlich mit individuell anpassbaren Glühbirnen- und Rücklichtabmessungen
• Geeignet für OEM- und Ersatzdichtungsanforderungen

Anwendungen

Durch die Kombination aus Keramikgewebe und einem Inconel-Kern eignet sich diese Dichtung für anspruchsvolle thermische Dichtungsanwendungen, bei denen die innere Struktur zusätzliche metallische Stabilität erfordert.

• Industrieofentüren
• Türen und Paneele von Wärmebehandlungsöfen
• Industrieofentüren
• Ofentüren und Zugangsöffnungen
• Hochtemperatur-Inspektionsabdeckungen
• Wärmebehandlungsanlagen
• Feuerfest ausgekleidete Geräte
• Industrielle Trocknungs- und Aushärtungssysteme
• Hochtemperaturkammern
• Gehäuse für Verbrennungsanlagen
• Kundenspezifische Wärmebehandlungsanlagen
• OEM-Hochtemperaturdichtungssysteme

Ofentürabdichtung

Ofentüren benötigen Dichtungen, die hohen Temperaturen standhalten und gleichzeitig wiederholtes Öffnen, Schließen und thermische Ausdehnungen ausgleichen. Die Dichtung wird umlaufend an der Tür oder am Rahmen angebracht, wobei sich die Dichtungsscheibe im Kompressionsbereich befindet.

Das Keramikgewebe sorgt für den äußeren Wärmeschutz, während der Inconel-Kern das Dichtungsprofil aufrechterhält. Dadurch eignet sich die Konstruktion besonders dann, wenn aus statischen Gründen ein Metallkern einem Keramikkern vorzuziehen ist.

Türdichtung für Industrieöfen

Industrieöfen benötigen üblicherweise flexible umlaufende Dichtungen an Türen, Zugangsklappen und Inspektionsöffnungen. Die Dichtung kann so gefertigt werden, dass sie sich geraden, gebogenen oder anwendungsspezifischen Dichtungsverläufen anpasst.

Der Durchmesser der Glühbirne kann je nach verfügbarem Spalt und gewünschter Kompression gewählt werden. Auch der Befestigungszapfen kann an die Befestigungsmethode an der Ofentür oder am Rahmen angepasst werden.

Ofen- und Wärmebehandlungsanlagen

Brennöfen und Wärmebehandlungsanlagen können im Betrieb erheblichen Temperaturschwankungen und Dimensionsänderungen ausgesetzt sein. Eine geeignet gewählte Dichtungsscheibe kann die durch die Wärmeausdehnung bedingten Bewegungen aufnehmen und gleichzeitig den Kontakt zwischen den Dichtflächen aufrechterhalten.

BSTFLEX fertigt kundenspezifische Längen und Konfigurationen für Ofentüren, abnehmbare Paneele, Inspektionsöffnungen und andere Bereiche, die eine flexible Hochtemperaturabdichtung erfordern.

Kundenspezifische Inconel-Kern-Tadpole-Dichtung

Die Geometrie der Dichtung hat direkten Einfluss auf Kompression, Montage und Dichtleistung. BSTFLEX fertigt kundenspezifische Inconel-Kern-Dichtungen mit Kaulquappenprofil entsprechend den Geräteabmessungen und Betriebsbedingungen, anstatt auf ein universelles Profil zurückzugreifen.

Technische Spezifikationen

Die endgültige Betriebstemperatur sollte anhand der gesamten Dichtungskonstruktion und der tatsächlichen Betriebsbedingungen ermittelt werden. Spitzentemperatur, Dauertemperatur, Temperaturwechsel, Atmosphäre, Kompression, mechanische Bewegung und Einbaubedingungen können die Dichtungsleistung und Lebensdauer beeinflussen.

Warum einen Inconelkern anstelle eines Keramikkerns verwenden?

Die Wahl zwischen einem Inconel-Kern und einem Keramikkern hängt von den mechanischen und thermischen Anforderungen des Geräts ab. Ein Inconel-Kern bietet eine metallische Innenstruktur mit anderen Druck- und Maßeigenschaften als ein Keramikkern.

Ein Inconelkern bietet sich an, wenn die Anwendung ein robustes Innenprofil, höhere strukturelle Stabilität oder eine metallische Kernkonstruktion erfordert. Ein Keramikkern ist hingegen vorzuziehen, wenn eine leichte, nichtmetallische Innenstruktur benötigt wird.

Tadpole-Dichtung, Tadpole-Abdichtung und Tadpole-Klebeband

Dieses Produkt kann je nach Branche und Lieferant unter verschiedenen Bezeichnungen geführt werden.Kaulquappendichtung,Kaulquappenrobbe,Kaulquappenband, UndKaulquappen-Dichtungsbandbeziehen sich im Allgemeinen auf verwandte Dichtungskonstruktionen mit Wulst und Ende.

Für Konstruktions- und Einkaufszwecke ist die Materialbeschaffenheit wichtiger als die reine Terminologie. BSTFLEX fertigt die benötigten Profile nach Kundenzeichnungen, Spezifikationen, Mustern und Montageanforderungen.

Wie man die richtige Inconel-Tadpole-Dichtung auswählt

Die Auswahl einer zuverlässigen Dichtung beginnt mit den physikalischen Eigenschaften der Dichtungsfuge. Folgende Faktoren sollten vor der Festlegung der endgültigen Konstruktion bewertet werden.

1. Dichtungsspalt:Messen Sie den verfügbaren Raum zwischen den Passflächen, wenn das Gerät geschlossen ist.
2. Glühbirnendurchmesser:Wählen Sie ein Profil, das eine ausreichende Kompression ohne übermäßige Verformung gewährleistet.
3. Kernanforderung:Prüfen Sie, ob die Anwendung die strukturellen Eigenschaften eines Inconel-Kerns erfordert.
4. Thermische Belastung:Berücksichtigen Sie die normale Betriebstemperatur, die Spitzentemperatur, die Temperaturzyklen und die umgebende Atmosphäre.
5. Mechanische Bewegung:Beurteilen Sie die Türbewegung, Vibrationen, Reibung und wiederholte Kompression.
6. Montageanordnung:Bitte bestätigen Sie, wie die Dichtung am Gerät befestigt wird.
7. Dichtungsgeometrie:Geben Sie gerade Abschnitte, Ecken, die Gesamtlänge und alle anwendungsspezifischen Profilanforderungen an.

OEM- und Ersatzdichtungen für Tadpole

BSTFLEX liefert kundenspezifische Tadpole-Dichtungen sowohl für Erstausrüster als auch für Wartungs- und Austauschanwendungen. Eine Ersatzdichtung kann anhand eines vorhandenen Musters, einer Zeichnung, von Abmessungen oder Anwendungsinformationen entwickelt werden.

Für OEM-Anwendungen kann das Dichtungsprofil an den Dichtungsspalt und das Montagesystem des Geräts angepasst werden. Dadurch können die Keramikgewebeabdeckung, der Inconel-Kern, die Abmessungen des Dichtungsrings und die Endkappenkonfiguration als eine komplette Dichtungseinheit betrachtet werden.

Häufig gestellte Fragen

Was ist eine Kaulquappendichtung mit Keramikgewebeabdeckung und Inconel-Kern?

Es handelt sich um eine Hochtemperatur-Dichtung mit Kaulquappenform, die aus einem äußeren Keramikgewebe und einem inneren Inconel-Kern besteht. Die Wulst-und-Schwanz-Konstruktion bietet einen komprimierbaren Dichtungsbereich und eine integrierte Montagefläche.

Warum verwendet diese Dichtung einen Inconel-Kern?

Der Inconel-Kern bietet eine metallische Innenstruktur mit hoher Dimensionsstabilität und struktureller Unterstützung. Er eignet sich für Anwendungen, bei denen ein metallischer Kern einem keramischen Kern vorzuziehen ist.

Welchen Zweck hat die Keramik-Stoffabdeckung?

Das Keramikgewebe bildet die äußere Schutzschicht um den Inconel-Kern. Es bietet eine hitzebeständige Textiloberfläche und gewährleistet gleichzeitig die für die Montage um thermische Geräte erforderliche Flexibilität der Dichtung.

Wo wird eine Inconel-Kern-Tadpole-Dichtung eingesetzt?

Typische Anwendungsgebiete sind Industrieofentüren, Industrieöfen, Brennofentüren, Wärmebehandlungsanlagen, Hochtemperaturkammern, Zugangsklappen und andere thermische Gehäuse.

Kann diese Dichtung in einer Sondergröße gefertigt werden?

Ja. BSTFLEX kann den Glühbirnendurchmesser, die Endstückbreite, die Gesamtlänge, die Inconel-Kernkonstruktion, die Spezifikation des Keramikgewebes, die Profilgeometrie und die Montageanordnung individuell anpassen.

Kann BSTFLEX anhand eines vorhandenen Musters eine Ersatzdichtung anfertigen?

Ja. Zur Entwicklung einer Ersatzdichtung mit Inconel-Kern können ein vorhandenes Dichtungsmuster, eine technische Zeichnung, Maßangaben oder Anwendungsdetails verwendet werden.

Welcher Temperatur hält diese Inconel-Tadpole-Dichtung stand?

Der anwendbare Temperaturbereich hängt vom jeweiligen Keramikgewebe, der Inconel-Legierung, den Nähmaterialien, den Dichtungsabmessungen, der Kompression, der Umgebungsluft und den Expositionsbedingungen ab. Daher sollte die gesamte fertige Konstruktion bewertet werden, anstatt die Temperaturklasse allein auf Basis eines einzelnen Materials festzulegen.

Fordern Sie eine kundenspezifische Inconel-Kern-Tadpole-Dichtung an

Wenn Sie einen benötigenKeramische Gewebedichtung mit Inconel-KernFür Öfen, Brennöfen, Brennkammern oder andere Hochtemperatursysteme kann BSTFLEX eine Konfiguration entwickeln, die auf Ihre Geräteanforderungen zugeschnitten ist.

Für ein Angebot und eine technische Bewertung benötigen wir den erforderlichen Kolbendurchmesser, die Abmessungen des Anschlussstücks, die Dichtungslänge, die Montageart, die Betriebstemperatur, den Gerätetyp sowie verfügbare Zeichnungen oder Musterinformationen.

Kontaktieren Sie BSTFLEX für eine maßgefertigte Keramikgewebe-Abdeckung mit Inconel-Kern-Tadpole-Dichtung.
