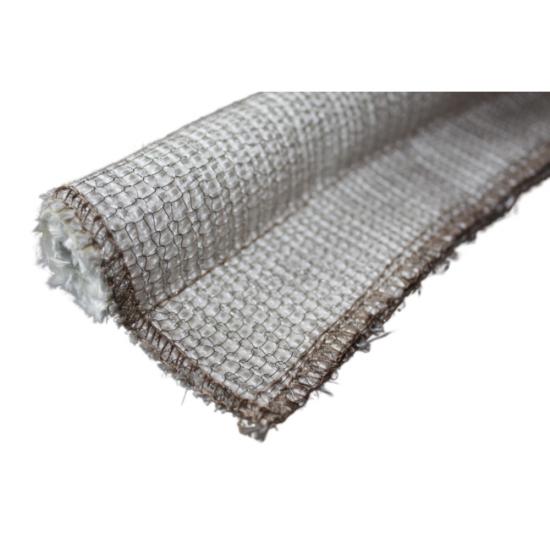

Inconel-Strumpf, Keramikgewebebezug, Keramikkern, Kaulquappendichtung

DerInconel-Strumpf, Keramikgewebebezug, Keramikkern, Kaulquappendichtungist ein Hochtemperatur-Dichtungselement, das für Industrieanlagen entwickelt wurde, die starker Hitze, wiederholter Kompression und mechanischem Verschleiß ausgesetzt sind. Seine mehrlagige Konstruktion kombiniert einen Inconel-Drahtkern, eine Keramikgewebeabdeckung und einen Keramikkern zu einer verstärkten Kaulquappendichtung für anspruchsvolle thermische Dichtungsanwendungen.

Der äußere Inconel-Strumpf bietet zusätzlichen mechanischen Schutz für die Oberfläche des Keramikgewebes, während dieses eine hitzebeständige Textilbarriere um den Keramikkern bildet. Der abgerundete Wulst sorgt für die primäre Kompressionsdichtung, und das angebrachte Ende dient als praktisches Montagestück für die Anbringung an Türen, Paneelen, Rahmen und Wärmedämmelementen.

BSTFLEX stellt dies her.Inconel-Kaulquappendichtungin anwendungsspezifischen Größen und Konfigurationen für Ofentüren, Industrieöfen, Brennöfen, Wärmebehandlungsanlagen, Feuerfestsysteme und andere Hochtemperaturgehäuse.

Mehrschichtige Konstruktion für anspruchsvolle Wärmesiegelung

Im Gegensatz zu einer einfachen Textildichtung verwendet diese verstärkte Kaulquappendichtung mehrere Materialschichten, um unterschiedlichen Betriebsanforderungen gerecht zu werden. Jede Komponente hat eine spezifische Funktion innerhalb der fertigen Dichtungseinheit.

Warum einen Inconel-Strumpf verwenden?

Das charakteristische Merkmal dieser Hochtemperatur-Tadpole-Dichtung ist der Inconel-Drahtkern. Er bildet ein schützendes Metallgewebe um die Keramikgewebekonstruktion und trägt so dazu bei, dass die Dichtung mechanischen Belastungen und Oberflächenabrieb standhält, die bei der Montage, Türbewegung, Wartung oder wiederholten Temperaturwechseln auftreten können.

Diese verstärkte Konstruktion ist besonders vorteilhaft, wenn eine herkömmliche, freiliegende Keramik-Textildichtung Reibung oder direktem Kontakt mit angrenzenden Metallbauteilen ausgesetzt sein könnte. Der Dichtungsstrumpf bietet eine zusätzliche Schutzschicht, ohne die flexible Dichtungsfunktion des Keramikkerns zu beeinträchtigen.

Die genaue Inconel-Legierung, der Drahtdurchmesser, die Maschenkonstruktion und die Schichtdichte können entsprechend den erforderlichen thermischen und mechanischen Eigenschaften der fertigen Dichtung ausgewählt werden.

Keramik-Stoffbezug

Die Keramikgewebehülle umschließt den Keramikkern und bildet die primäre textile Barriere zwischen der inneren Dichtungsstruktur und der Betriebsumgebung. Keramikgewebe eignet sich für Hochtemperaturanwendungen, bei denen herkömmliche organische Gewebe ungeeignet sind.

Die Gewebekonstruktion sorgt dafür, dass die fertige Dichtung ausreichend flexibel bleibt, um sie an Türrahmen, Zugangsöffnungen, gebogenen Rahmen und anderen unregelmäßigen Geometrien zu montieren. Die Materialauswahl kann an die jeweilige Temperaturbelastung, die Flexibilitätsanforderungen, die mechanischen Bedingungen und die Gerätekonstruktion angepasst werden.

Keramische Kerndichtungsstruktur

Der Keramikkern bildet den abgerundeten Wulst der Dichtung. Beim Schließen der Gerätetür oder -abdeckung wird der Wulst gegen die Gegenfläche gepresst, um den erforderlichen Dichtungskontakt um die Öffnung herum herzustellen.

Der Keramikkern bildet den für die Kompression erforderlichen Körper und das Profil, während die innere Dichtungsstruktur nichtmetallisch bleibt. Kerndurchmesser, Dichte und Konstruktion können so gewählt werden, dass sie dem verfügbaren Dichtungsspalt und den gewünschten Kompressionseigenschaften entsprechen.

Wie die Inconel-Tadpole-Dichtung abdichtet

Die Dichtung wird so montiert, dass der Dichtungswulst entlang des Dichtungsumfangs positioniert ist und das Dichtungsende an der Tür, dem Rahmen, der Platte oder der Haltekonstruktion befestigt wird. Beim Schließen des Geräts wird der Dichtungswulst zwischen den Dichtflächen zusammengepresst.

Das abgerundete Profil trägt dazu bei, den Druck gleichmäßig über die Dichtfläche zu verteilen, anstatt die Last auf einen schmalen, flachen Streifen zu konzentrieren. Dadurch eignet sich die Konstruktion für Geräte, bei denen die Dichtflächen geringfügigen Ausrichtungsänderungen, Wärmeausdehnung oder wiederholtem Öffnen und Schließen ausgesetzt sind.

1. Positionieren Sie die Glühbirne entlang des erforderlichen Dichtungsbereichs.
2. Richten Sie das Montageende an der vorgesehenen Befestigungsfläche aus.
3. Sichern Sie das Ende mit der angegebenen Befestigungs- oder Haltemethode.
4. Schließen Sie die Gegenklappe oder -abdeckung, um die Glühbirne unter Druck zu setzen.
5. Prüfen Sie, ob die Dichtung nicht übermäßig zusammengedrückt oder mechanisch eingeengt ist.

Leistungsvorteile

• Verstärkte Konstruktion für anspruchsvolle Hochtemperaturumgebungen
• Inconel-Drahtstrümpfe bieten zusätzlichen mechanischen Schutz für die Außenfläche.
• Die Keramikgewebeabdeckung bietet eine hitzebeständige Textilbarriere
• Der Keramikkern bildet eine flexible, komprimierbare Dichtungskugel.
• Geeignet für wiederholte Temperaturzyklen bei korrekter Spezifikation
• Kann gekrümmte und anwendungsspezifische Dichtungswege aufnehmen
• Nützlich dort, wo sowohl Wärmebeständigkeit als auch Abriebschutz erforderlich sind.
• Erhältlich mit individuell anpassbaren Glühbirnen- und Rücklichtabmessungen
• Geeignet für OEM-Produktions- und Ersatzdichtungsprogramme

Anwendungen

Die verstärkte Konstruktion macht diesInconel-Strumpf-Kaulquappen-Dichtunggeeignet für thermische Geräte, bei denen die Dichtung sowohl hohen Temperaturen als auch mechanischem Verschleiß ausgesetzt sein kann.

• Industrieofentüren
• Wärmebehandlungsofen-Gehäuse
• Industrieofentüren und Zugangsklappen
• Ofentüren und Inspektionsöffnungen
• Wärmebehandlungsanlagen
• Feuerfest ausgekleidete Geräte
• Hochtemperaturkammern
• Gehäuse für Verbrennungsanlagen
• Trocken- und Härteöfen
• Anlagen zur Glasherstellung
• Papier- und Zellstoffverarbeitungsanlagen
• Kundenspezifische OEM-Thermodichtungssysteme

Ofentürabdichtung

Ofentüren sind erheblichen Temperaturschwankungen, Wärmeausdehnung, mechanischen Bewegungen und wiederholter Kompression ausgesetzt. Eine umlaufende Türdichtung muss daher ihr Dichtungsprofil beibehalten und gleichzeitig den Belastungen beim Öffnen und Schließen der Anlage standhalten.

Der Inconel-Strumpf schützt die Keramikgewebeabdeckung vor mechanischen Beschädigungen, während der Keramikkern den komprimierbaren Wulst bildet. Diese Kombination macht die Dichtung für Ofentürkonstruktionen geeignet, bei denen eine herkömmliche Textildichtung möglicherweise eine zusätzliche Oberflächenverstärkung benötigt.

Anwendungen in Industrieöfen und Brennöfen

Industrieöfen und Brennöfen verwenden häufig umlaufende Dichtungen an Türen, abnehmbaren Paneelen, Inspektionsklappen und Zugangsöffnungen. Die Dichtungsgeometrie kann so gefertigt werden, dass sie dem Umfang des Geräts folgt, einschließlich gerader Abschnitte und anwendungsspezifisch geformter Abschnitte.

Bei größeren thermischen Anlagen kann die Dichtung gemäß einer technischen Zeichnung oder einer vorgegebenen Umfangslänge geliefert werden. Eckkonstruktionen und Verbindungsmethoden können während der Produktion berücksichtigt werden, um eine praktikable Installationslösung zu erzielen.

Kundenspezifische Inconel-Tadpole-Dichtungsoptionen

BSTFLEX kann die Dichtungskonstruktion an die physikalischen Abmessungen und Betriebsbedingungen der Anwendung anpassen. Die korrekte Konfiguration hängt vom Dichtungsspalt, den Kompressionsanforderungen, der Temperatur, der mechanischen Beanspruchung, der Montageart und dem verfügbaren Montageraum ab.

Technische Daten

Die Temperaturleistung sollte anhand der gesamten Dichtungskonstruktion und nicht nur eines einzelnen Materials bewertet werden. Dauerbetriebstemperatur, Spitzentemperatur, Temperaturwechsel, Umgebungsbedingungen, direkte Flammeneinwirkung, Kompression, mechanische Bewegung und Oberflächenabrieb können die Lebensdauer beeinflussen.

Inconel-Tadpole-Dichtung vs. Standard-Keramik-Tadpole-Dichtung

Beide Konstruktionen verwenden einen Keramikkern und keramische Textilkomponenten, aber die Hinzufügung eines Inconel-Strumpfes verändert die mechanischen Eigenschaften der fertigen Dichtung.

Tadpole-Dichtung, Tadpole-Dichtungsband und Tadpole-Dichtungsband

Die gleiche allgemeine Dichtungskonstruktion mit Glühbirne und Endstück kann als eine beschrieben werdenKaulquappendichtung,Kaulquappenrobbe,Kaulquappenband, oderKaulquappen-Dichtungsbandabhängig vom Lieferanten, der Branche oder der Anwendung.

Für die Konstruktion und den Einkauf sind Profil, Kern, Deckmaterial, Verstärkung, Befestigungsmethode und Betriebsbedingungen entscheidend. BSTFLEX fertigt das Produkt gemäß den in den Kundenzeichnungen und der Gerätedokumentation verwendeten Spezifikationen und Bezeichnungen.

Wie man eine Inconel-Kaulquappendichtung auswählt

Die Auswahl der richtigen Hochtemperatur-Dichtung erfordert mehr als nur die Berücksichtigung der maximalen Temperatur des Materials. Die fertige Dichtung muss den mechanischen und maßlichen Anforderungen des Geräts entsprechen.

1. Messen Sie den Dichtungsspalt:Ermitteln Sie den verfügbaren Platz vor und nach dem Schließen der Tür oder des Paneels.
2. Wählen Sie den Glühbirnendurchmesser:Die Glühbirne sollte die erforderliche Kompression ohne übermäßige Verformung gewährleisten.
3. Oberflächenbedingungen prüfen:Prüfen Sie, ob Reibung, Abrieb, Vibrationen oder wiederholte Bewegungen vorliegen.
4. Thermische Belastung angeben:Berücksichtigen Sie die normale Betriebstemperatur, die Spitzentemperatur, die Temperaturzyklen und die Umgebungsbedingungen.
5. Die Montagemethode definieren:Bestätigen Sie, wie das Heck an der Tür, dem Rahmen oder der Platte befestigt wird.
6. Wählen Sie die Verstärkung:Eine Inconel-Ummantelung kann in Betracht gezogen werden, wenn ein zusätzlicher Oberflächenschutz erforderlich ist.

Ersatz- und OEM-Tadpole-Dichtungen

BSTFLEX liefert kundenspezifische Dichtungen für Neuanlagen und Ersatzteile. Sollte die Originaldichtung nicht mehr erhältlich sein, kann die Ersatzdichtung anhand von Maßen, Zeichnungen, Fotos mit Messwerten oder eines physischen Musters entwickelt werden.

Bei OEM-Projekten kann das Dichtungsprofil von Anfang an in die Gerätekonstruktion integriert werden. Bei Wartungsanwendungen liegt der Fokus auf der Anpassung an den vorhandenen Dichtungsspalt, die Montageanordnung und die Kompressionseigenschaften.

Häufig gestellte Fragen

Was ist eine Inconel-Strumpfdichtung?

Eine Inconel-Dichtung mit Stahlkern ist eine Hochtemperaturdichtung mit Wulst und Schwanz, die durch einen Inconel-Drahtkern verstärkt ist. Bei dieser Konstruktion umschließt der Inconel-Strumpf einen mit Keramikgewebe ummantelten Keramikkern und sorgt so sowohl für thermische Abdichtung als auch für zusätzlichen mechanischen Schutz.

Warum wird Inconel für eine Tadpole-Dichtung verwendet?

Inconel-Strumpfdichtungen bieten zusätzlichen Schutz vor mechanischem Verschleiß und Oberflächenabrieb. Sie sind besonders nützlich, wenn die Dichtung an Metallbauteilen reiben oder bei wiederholtem Gerätebetrieb mechanischer Beanspruchung ausgesetzt sein kann.

Welche Funktion hat der Keramikkern?

Der Keramikkern bildet den abgerundeten Dichtungswulst und den komprimierbaren Körper der Dichtung. Seine Abmessungen und Konstruktion beeinflussen die Kompressionseigenschaften der Dichtung.

Wo kann diese Inconel-Kaulquappendichtung eingesetzt werden?

Typische Anwendungsgebiete sind Ofentüren, Industrieöfen, Brennofentüren, Wärmebehandlungsanlagen, Hochtemperaturkammern, feuerfeste Anlagen, Inspektionsklappen und andere thermische Gehäuse.

Lässt sich die Inconel-Strumpfdichtung individuell anpassen?

Ja. BSTFLEX kann den Lampendurchmesser, die Endkappenabmessungen, die Länge, die Keramikgewebekonstruktion, den Keramikkern, die Inconel-Ummantelung, die Profilgeometrie und die Montagekonfiguration anwendungsspezifisch anpassen.

Können Sie anhand eines Musters eine Ersatzdichtung herstellen?

Ja. Anhand eines vorhandenen Dichtungsmusters, einer Zeichnung, einer Maßangabe oder Anwendungsinformationen kann eine Ersatzdichtung oder eine gleichwertige kundenspezifische Konfiguration entwickelt werden.

Welcher Temperatur hält diese Kaulquappendichtung stand?

Die Temperaturbeständigkeit hängt von der gesamten Materialkonstruktion und den Betriebsbedingungen ab. Keramikgewebe, Keramikkern, Inconel-Ummantelung, Nähmaterialien, Kompressionsgrad, Atmosphäre und Expositionsdauer müssen bei der Festlegung der geeigneten Betriebstemperatur gemeinsam bewertet werden.

Fordern Sie eine maßgefertigte Inconel-Tadpole-Dichtung an

Wenn Ihre Ausrüstung eineInconel-KaulquappendichtungMit einer Keramikgewebeabdeckung und einem Keramikkern kann BSTFLEX eine maßgeschneiderte Dichtungskonfiguration entwickeln, die auf die Abmessungen Ihrer Anlage und Ihre Betriebsbedingungen abgestimmt ist.

Bei der Angebotsanfrage geben Sie bitte den benötigten Lampendurchmesser, die Abmessungen des Anschlusses, die Dichtungslänge, die Installationsmethode, die Betriebstemperatur, den Gerätetyp sowie alle verfügbaren Zeichnungen oder Muster an.

Kontaktieren Sie BSTFLEX für eine kundenspezifische Inconel-Keramik-Dichtung in Kaulquappenform für industrielle Hochtemperatur-Dichtungsanwendungen.
