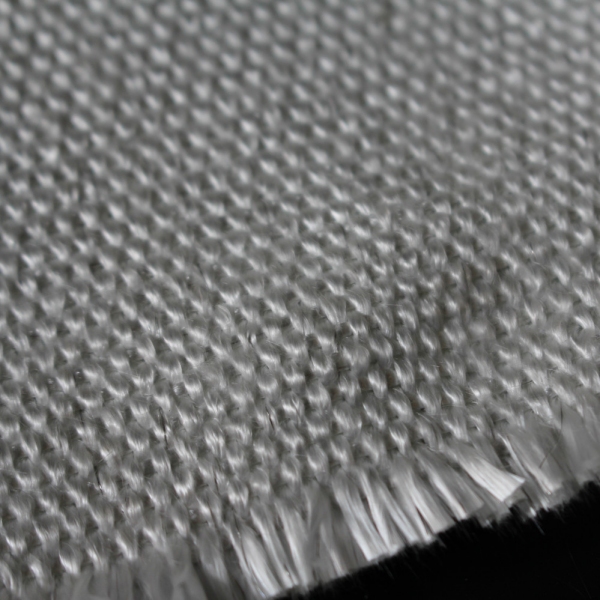

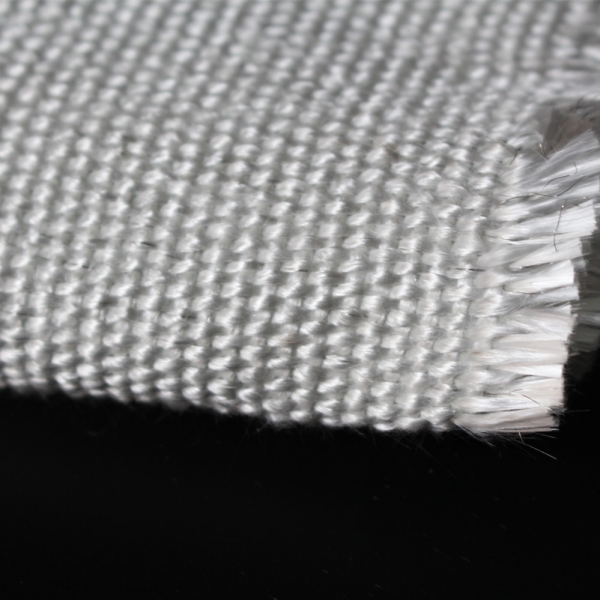

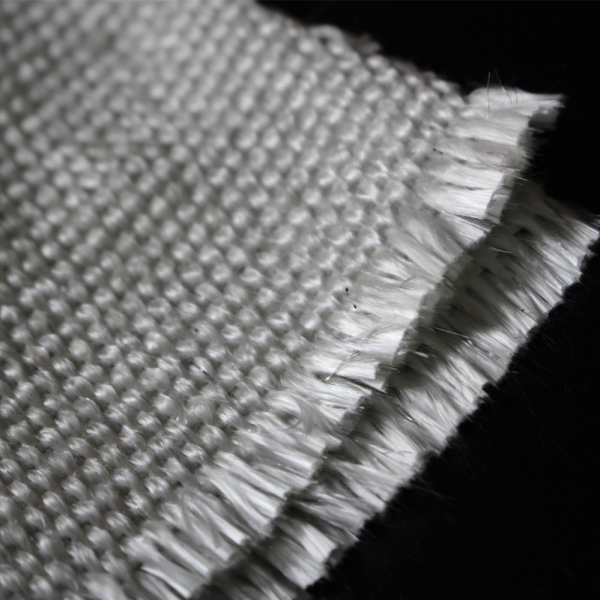

Glasfasergewebe mit Drahteinlage ist ein gewebtes Hochtemperatur-Textil, bei dem Edelstahldraht in die Glasfasergarne eingearbeitet ist, um die mechanische Verstärkung und Formbeständigkeit zu verbessern. Es wird ausgewählt, wenn einfaches Glasfasergewebe möglicherweise nicht genügend Unterstützung für wiederholte Handhabung, vertikale Installation, Vibration oder die Verarbeitung zu anspruchsvollen Industriekomponenten bietet.
Der Draht ersetzt nicht das Glasfasergewebe und er verwandelt das Material auch nicht in ein Metallnetz. Glasfaser bleibt das wichtigste thermische Textil, während der eingezogene Draht ein zusätzliches Verstärkungselement innerhalb des Gewebes darstellt.
BSTFLEX liefert Hochtemperatur-Glasfasergewebe mit Drahteinlagefür Industrieisolierungen, Schweißschutz, Hitzebarrieren, Dichtungen, Dichtungsmaterialien und konfektionierte Hitzeschutzprodukte. Die aktuelle Produktbeschreibung weist eine Edelstahldrahtverstärkung und eine Hitzebeständigkeit von über 1000°F / 538°C aus, abhängig von der gewählten Konstruktion und den Einsatzbedingungen.
Mit Draht verstärktes Glasfasergewebe wird hergestellt, indem Glasfasergarne mit einer metallischen Verstärkung verwoben werden, die in ausgewählte Garnrichtungen eingearbeitet ist. Je nach Konstruktion kann Edelstahldraht mit dem Glasfasergarn in Schussrichtung verzwirnt, in ein anderes definiertes Muster eingearbeitet oder gemäß einem kundenspezifischen Gewebedesign verwendet werden.
Von Industriekäufern verwendete Begriffe umfassen:
Diese Beschreibungen identifizieren eine Materialfamilie und keine universelle Spezifikation. Käufer sollten die Drahtlegierung, die Verstärkungsrichtung, das Grundgewebe, die Bindung, das Endgewicht, die Dicke und die Temperaturbeständigkeit der genauen angebotenen Sorte bestätigen.
Der Hauptzweck des eingearbeiteten Drahts ist die mechanische Verstärkung. Er kann dem Gewebe helfen, seine Form zu wahren und einer Verformung entgegenzuwirken, wenn das Tuch aufgehängt, wiederholt gehandhabt oder in eine gefertigte thermische Komponente integriert wird.
Je nach Gewebekonstruktion und Prüfmethode kann die Drahtverstärkung zu Folgendem beitragen:
Diese Vorteile sollten durch klassenspezifische Daten bestätigt werden. Das alleinige Vorhandensein von Draht begründet keine garantierte Zugfestigkeit, Reißfestigkeit oder Lebensdauer.
Mehrere Einkaufsfehler treten auf, wenn das Wort „verstärkt“ zu weit ausgelegt wird.
Die zulässige Temperatur des Gewebes hängt von der Glasfaserzusammensetzung, der Garnkonstruktion, der Oberflächenbehandlung, der Drahtlegierung und dem gesamten Textildesign ab. Eine Verstärkung aus Edelstahl kann dazu beitragen, dass das Gewebe mechanischen Halt behält, führt jedoch nicht zu einer universellen Erhöhung der Dauereinsatztemperatur.
Zwei drahtverstärkte Glasfasergewebe können unterschiedliche Temperaturbereiche aufweisen, da ihre Grundgewebe, Ausrüstungen und Abnahmekriterien unterschiedlich sind.
Drahtverstärktes Glasfasergewebe ist nach wie vor ein gewebtes Textil. Gas kann durch das Gewebe, Nähte, Schnittkanten und Befestigungslöcher entweichen, es sei denn, es wird eine separate, geeignete Barriere oder Beschichtung eingearbeitet.
Die Edelstahlverstärkung bietet keine Wasserbeständigkeit. Anwendungen im Freien oder in nassen Umgebungen erfordern möglicherweise eine separate Schicht aus Silikon, PTFE oder einem anderen geeigneten, für die Umgebung ausgewählten Außenmaterial.
Eingearbeiteter Draht und gestricktes Edelstahlgeflecht sind unterschiedliche Konstruktionen. Drahtverstärktes Tuch enthält eine Verstärkung innerhalb des gewebten Textils. Ein separates Geflecht kann einer abnehmbaren Isolierhülle oder thermischen Baugruppe hinzugefügt werden, wenn zusätzlicher Schutz auf der Heißseite, Formbeständigkeit oder mechanische Unterstützung erforderlich sind.
Ein temperaturbeständiges Gewebe ist nicht automatisch für jede Schweißdecke, jeden Brandschutzvorhang oder jede Brandschutzanwendung zertifiziert. Das Endprodukt muss die geforderten Expositions-, Installations- und Testkriterien erfüllen.
| Auswahlfaktor | Einfaches Glasfasergewebe | Drahtverstärktes Glasfasergewebe |
|---|---|---|
| Grundkonstruktion | Gezwirnte Glasfasergarnen | Gezwirnte Glasfasergarnen mit definierter metallischer Verstärkung |
| Hauptvorteil | Flexibles thermisches Textil mit breiter industrieller Anwendung | Zusätzliche mechanische Unterstützung und Maßhaltigkeit |
| Vertikale Installation | Geeignet, wenn die ausgewählte Note und die Unterstützungsmethode adäquat sind | Wird oft dort evaluiert, wo zusätzlicher struktureller Halt erwünscht ist |
| Wiederholte Handhabung | Abhängig von Stoffgewicht, Bindung und Ausrüstung | Draht kann das Textil unterstützen, aber Nähte und Beschichtung bestimmen weiterhin die Haltbarkeit |
| Temperaturbereich | Qualitätsspezifisch | Qualitätsspezifisch; Draht erzeugt keine universelle höhere Einstufung |
| Gas- oder Wasserbarriere | Wird durch ein unbeschichtetes Gewebe nicht geboten | Wird durch den eingelegten Draht nicht geboten |
| Verarbeitung | Im Allgemeinen einfacher zu schneiden und zu nähen | Kann angepasste Schneidwerkzeuge, Nahtdesigns und Handhabungsverfahren erfordern |
Unbeschichtetes Glasgewebe bleibt für viele Isolierungs- und Hitzeschutzanwendungen geeignet. Eine Drahtverstärkung sollte gewählt werden, wenn die zusätzliche mechanische Unterstützung einer definierten Funktion dient, und nicht bloß, weil „verstärkt“ stäker klingt.
Diese Materialien werden manchmal verwechselt, da beide eine Metallverstärkung enthalten.
Glasgewebe mit Drahteinlage ist ein gewebtes Textil, bei dem Draht in die Glasfasergarne eingearbeitet ist. Es bleibt ein Gewebe, das geschnitten, genäht und zu flexiblen Komponenten geformt werden kann.
Edelstahl-Drahtgeflecht ist eine separate metallische Struktur. In abnehmbaren Isoliersystemen kann das Geflecht die heiße Seite schützen, die Isolierung halten oder Formstabilität bieten. Es fügt normalerweise mehr Metallgehalt, Steifigkeit und Gewicht hinzu als Tuch mit Drahteinlage.
| Anforderung | Mit Drahteinlage versehenes Glasgewebe | Separates Edelstahlgeflecht |
|---|---|---|
| Flexible gewebte Thermoschicht | Ja | Nein; es handelt sich um ein separates metallisches Trägermaterial |
| Schneiden und Nähen zu Stoffbahnen | Mit geeigneten Werkzeugen und Methoden möglich | Normalerweise angebracht oder separat geformt |
| Zusätzlicher mechanischer Schutz auf der Heißen Seite | Mäßig, konstruktionsabhängig | Oft gewählt, wenn ein stärkerer metallischer Schutz erforderlich ist |
| Volumen und Steifigkeit | In vielen Konstruktionen geringer als ein separates Geflecht | Allgemein höher und abhängig von der Geflechtart |
| Ersatz für Isolierung | Nein | Nein |
Die beiden Materialien können auch zusammen verwendet werden, wenn die Baugruppe sowohl eine verstärkte Textilschicht als auch einen separaten metallischen Schutz benötigt.
Die aktuelle Produktbeschreibung des BSTFLEX p225 gibt eine Beständigkeit über 1000°F / 538°C an. Diese Temperatur sollte auf die identifizierte Produktkonstruktion angewendet und mit den tatsächlichen Betriebsbedingungen abgeglichen werden.
Gehen Sie nicht davon aus, dass jedes drahtverstärkte Glasgewebe die gleiche Einstufung hat. Veröffentlichte Industriequalitäten können variieren aufgrund von:
Der Draht selbst kann möglicherweise verbleiben, nachdem das Glasfasergewicht einen Teil seiner ursprünglichen mechanischen Leistung verloren hat. Das bedeutet nicht, dass das Gewebe noch seine geforderte Funktion erfüllt. Die Temperaturauswahl sollte auf dem vollständigen Textil und den Eigenschaften basieren, die während und nach der Exposition erhalten bleiben müssen.
Eine kontinuierliche Betriebstemperatur bezieht sich auf den langfristigen Einsatz unter definierten Bedingungen. Eine kurzzeitige Temperatur ist eine separate, temporäre Einwirkung und sollte immer eine zulässige Dauer umfassen.
Geben Sie für jede Anwendung im oberen Temperaturbereich Folgendes an:
Ein Gewebe, das nach einem kurzen Wärmereignis intakt bleibt, behält möglicherweise nicht die Flexibilität oder Festigkeit, die für den wiederholten Einsatz erforderlich ist.
Drahtverstärktes Glasfasergewicht kann in Schweißvorhängen, Funkensperren und Hitzeschutzdecken verwendet werden, wo zusätzliche textile Unterstützung nützlich ist. Die ausgewählte Qualität muss dennoch zur tatsächlichen Einwirkung von Funken, Schweißspritzern, Schlacke, Strahlungswärme und direkter Flamme passen.
Vertikale Vorhänge und horizontale Decken sind unterschiedlichen thermischen Lasten ausgesetzt. Eine vertikale Barriere lässt viele Partikel abgleiten, während eine horizontale Decke heißes Material an einem Ort halten kann.
Fertigprodukte sollten ausgewählt werden aus dem Schutz für Schweiß- und Lötarbeiten Sortiment je nach Heißarbeitsverfahren und erforderlicher Qualifikation.
Drahtverstärkte Glasfaser kann als Heißseiten-Ausfütterung, Verstärkungsgewebe oder isolationshaltende Schicht in abnehmbaren Abdeckungen dienen. Sie kann nützlich sein, wenn Vibrationen, wiederholtes Abnehmen oder lokale mechanische Beanspruchung eine zusätzliche Gewebeunterstützung wünschenswert machen.
Sie sollte nicht automatisch als äußere Witterungsabdeckung verwendet werden. Ein geeignetes silikonbeschichtetes Glasfaser- oder ein anderes Umweltschutzgewebe kann für die Außenhülle ausgewählt werden, wenn Feuchtigkeit, Öl und Außenbewitterung eine Rolle spielen.
Für komplett vorgefertigte Systeme siehe die Kategorie Abnehmbare Isolationsdecken.
Drahtarmierte Glasfaser kann als Verstärkungs- oder thermische Textilschicht in einem mehrschichtigen Kompensator verwendet werden. Ihre Rolle muss auf der Konstruktionszeichnung angegeben werden.
Das Material allein bestimmt nicht:
Diese Eigenschaften hängen vom kompletten Balg, Sperrschichten, Isolierung, Nähten, Klemmen, Strömungsleitblech und der installierten Geometrie ab. Überprüfen Sie die Seite Nichtmetallischer Gewebekompensator für vollständige Montageanforderungen.
Drahtverstärktes Glasfasergewebe kann als Komponente in Hochtemperaturdichtungen, Dichtungsringen, Kaulquappen-Profilen und vorgefertigten Packungssystemen verwendet werden, bei denen das Textil seine Form um einen Kern oder eine Dichtungsstruktur behalten muss.
Die endgültige Dichtungsleistung hängt von der Kompression, dem Kernmaterial, der Kantenkonstruktion, dem Nähfaden, dem Oberflächenzustand sowie der Temperatur und dem Druck der Anwendung ab.
Das Gewebe kann die Isolierung um Rohre, Tanks, Maschinen und Prozessanlagen wickeln oder abdecken. Drahtverstärkung kann nützlich sein, wenn das Tuch vertikal aufgehängt oder Vibrationen und wiederholten Wartungsarbeiten ausgesetzt ist.
Das Gewebe selbst ist kein Ersatz für Schüttisolierung. Der erforderliche Wärmeverlust und die Oberflächentemperatur hängen vom gesamten Isoliersystem ab.
Drahtarmiertes Gewebe kann für industrielle Hitzeschutzvorhänge und Barrieren evaluiert werden, die zusätzliche dimensionale Unterstützung erfordern. Wenn der Vorhang Teil eines regulierten Feuer- oder Rauchschutzsystems ist, muss das komplette Produkt die geltenden Systemtest- und Installationsanforderungen erfüllen.
Drahteinlage kann mit verschiedenen Glasfasergarntypen kombiniert werden.
Filament-Glasfasergewebebietet im Allgemeinen eine glattere, dichtere gewebte Oberfläche und ein geringeres Volumen für eine bestimmte Konstruktion. Es kann für Verstärkungen, Dichtungen, Vorhänge und vorgefertigte Barrieren ausgewählt werden.
Texturiertes Glasfasergewebeverwendet texturierte Garne, die eine größere Dicke und eine stärker isolierende Textilstruktur erzeugen. Eine Drahtverstärkung kann hinzugefügt werden, wenn das dickere Gewebe zusätzlich mechanische Unterstützung benötigt.
Käufer sollten sich nicht nur auf den Ausdruck „drahtarmiert“ verlassen. Die Garnart beeinflusst Dicke, Porosität, Flexibilität, Gewicht, Handhabung und thermisches Verhalten.
Drahtarmiertes Glasfasergewebe kann unbehandelt, wärmebehandelt oder in Kombination mit einer Oberflächenbehandlung geliefert werden. Jede Version erfüllt eine andere Einkaufsanforderung.
| Konstruktion | Warum es ausgewählt werden kann | Was zu bestätigen ist |
|---|---|---|
| Glasfaser mit eingelegtem Blankdraht | Verstärktes, gewebtes Thermotextil ohne Polymerbeschichtung | Grundgewebe, Drahtkonstruktion, Ausfranungsverhalten und Temperaturbeständigkeit |
| Wärmebehandelte, drahtverstärkte Glasfaser | Reduzierte organische Verarbeitungsrückstände und modifizierte Handhabungseigenschaften | Behandlungsmethode, Steifigkeit, Rauchs- oder Ausgasungsanforderung und genaue Temperaturdaten |
| Vermiculit-behandelte, drahtverstärkte Glasfaser | Höherer Hitze- und Abriebschutz | Dauer- und Spitzentemperatur, Behandlungsgewicht und Flexibilität nach Einwirkung |
| Polymerbeschichtete, verstärkte Glasfaser | Oberflächenschutz wie Feuchtigkeits-, Abrieb- oder Umweltschutz | Beschichtungschemie und Temperaturgrenze des fertigen Verbundstoffs |
Eine Beschichtung kann zur temperaturbegrenzenden Komponente des fertigen Gewebes werden. Wenden Sie die reine Glasfaser-Einstufung nicht auf ein polymerbeschichtetes Produkt an.
Der eingelegte Draht beeinflusst die Verarbeitung. Schneidwerkzeuge, Nadelnauswahl und Nahtkonstruktion müssen im Vergleich zu einfachem Glasfasergewebe möglicherweise angepasst werden.
Vor der Produktion bewerten:
Schnittkanten sollten entsprechend dem Design des hergestellten Produkts versäubert werden. Ein vorstehendes Metallende kann eine Handhabungsgefahr darstellen oder eine benachbarte Schicht beschädigen.
Ein repräsentatives genähtes Muster ist nützlicher als ein flaches Stoffmuster, wenn das Endprodukt enge Kurven, gefaltete Kanten, Verschlüsse oder wiederholte Bewegungen aufweist.
Ähnliche Produktnamen begründen keine gleichwertige Leistung. Bitten Sie Lieferanten, Angebote basierend auf derselben Spezifikation abzugeben.
| Vergleichspunkt | Anzufordernde Informationen |
|---|---|
| Glasfaser-Garn | Filament- oder texturierte Konstruktion und relevante Garndetails |
| Drahtverstärkung | Legierung, Drahtdurchmesser wo erforderlich, Platzierung und Verstärkungsrichtung |
| Bindung | Leinwand-, Köper-, Satin- oder andere spezifizierte Konstruktion |
| Gewebegewicht | Nominales Fertiggewicht und Toleranz |
| Dicke | Nennicke, Toleranz und Messverfahren |
| Breite | Nutzbare Rollenbreite und Randzugabe |
| Temperatur | Dauer- und Kurzzeitwerte mit Expositionsbedingungen |
| Mechanische Daten | Relevante Zug-, Reiß- oder Dimensionsstabilitätswerte und Prüfverfahren |
| Oberflächenbehandlung | Wärmebehandlung, Beschichtung oder andere Ausrüstung |
| Konfektionierungsanforderungen | Schneiden, Nähen, Kantenbearbeitung und zugelassener Nähfaden |
Wenn ein Lieferant nur eine Höchsttemperatur und ein Foto bereitstellt, ist die Spezifikation nicht vollständig genug für einen kontrollierten OEM-Ersatz.
Zusätzlicher Metallgehalt kann Gewicht, Steifigkeit und Verarbeitungsschwierigkeiten erhöhen. Der geeignete Verstärkungsgrad hängt von der Anwendung ab.
Der Draht verträgt möglicherweise Bedingungen, die das Glasfasergarn, die Behandlung oder die Beschichtung nicht vertragen. Bewerten Sie das komplette Gewebe, nicht nur die temperaturmilderste Komponente.
Draht, der sich in einer Garnrichtung befindet, verstärkt das Gewebe möglicherweise nicht in beiden Richtungen gleichermaßen. Die Schneid- und Belastungsausrichtung sollten ermittelt werden.
Diese Materialien bieten unterschiedliche Stufen und Formen des mechanischen Schutzes. Die Substitution muss im Rahmen der Gesamtanbaugruppe bewertet werden.
Dasselbe Endgewicht kann sich aus unterschiedlichen Kombinationen von Glasfaser, Draht und Beschichtung ergeben. Das Gewicht muss zusammen mit der Konstruktion überprüft werden.
| RFQ-Position | Erforderliche Informationen |
|---|---|
| Anwendung | Schweißvorhang, Isolationsmantel, Kompensator, Dichtung, Thermosperre oder andere Verwendung |
| Lieferform | Rollengewebe, zugeschnittene Paneele, genähte Kompo- oder Fertigbaugruppenent or finished assembly |
| Temperatur | Normale Temperatur am Gewebe, Spitzentemperatur, Dauer und Häufigkeit |
| Mechanische Beanspruchung | Vertikales Aufhängen, Vibration, wiederholte Handhabung, Biegen oder Kompression |
| Gewebeconstruction | Filament- oder texturierte Glasfaser, Bindungsart, Drahttyp und Verstärkungsrichtung |
| Abmessungen | Dicke, Gewicht, nutzbare Breite, Rollenlänge und Toleranz |
| Oberflächenbehandlung | Unbehandelt, wärmebehandelt, mit Vermiculit behandelt oder sonstige angegebene Ausführung |
| Konfektionierung | Schneiden, Nähen, Nähte, Löcher, Kantenbearbeitung und Fadenanforderungen |
| Umgebung | Einwirkung von Feuchtigkeit, Öl, Chemikalien, Abrieb, Witterung und Reinigung |
| Dokumentation | Technische Daten, Prüfprotokolle, Musterfreigabe und geforderte Prüfungen |
| Menge | Muster, Prototyp, Projektmenge oder wiederkehrende OEM-Nachfrage |
Es ist so konzipiert, dass es zusätzliche mechanische Verstärkung und Dimensionsunterstützung bietet, aber das Ausmaß der Verbesserung hängt vom Basismaterial, der Drahtkonstruktion, der Verstärkungsrichtung und der Prüfmethode ab. Vergleichen Sie grade-spezifische Daten, anstatt sich auf das Wort „verstärkt“ zu verlassen.
Nicht automatisch. Die Temperaturbeständigkeit wird durch die gesamte Gewebekonstruktion bestimmt. Draht kann den mechanischen Halt verbessern, führt jedoch nicht zu einer universell höheren Temperatureinstufung.
Nein. Drahtverstärktes Gewebe ist ein gewebtes Glasfasergewebe, das eine metallische Verstärkung enthält. Drahtgeflecht ist eine separate metallische Struktur und kann als weitere Schicht in einer Isolier- oder Hitzeschutzbaugruppe hinzugefügt werden.
Ja, geeignete Qualitäten können zugeschnitten und genäht werden, aber der eingearbeitete Draht kann Schneidwerkzeuge, den Nadelverschleiß, die Nahtstärke und die Kantenbearbeitung beeinträchtigen. Ein Fertigungsversuch wird empfohlen.
Es kann als Verstärkung oder thermische Textilschicht in einer mehrschichtigen Dehnungsfuge dienen. Die vollständige Fuge erfordert dennoch eine separate Bewertung von Bewegung, Druck, Gaszusammensetzung, Leckage und Befestigungskonstruktion.
Es kann in geeigneten Schweißvorhängen, -decken und -barrieren verwendet werden. Bei der Auswahl müssen Funken, Spritzer, Schlacke, Ausrichtung und die erforderliche Qualifikation anstelle der Temperatur allein berücksichtigt werden.
Eingearbeiteter Draht bietet keine Witterungsbeständigkeit. Anwendungen im Freien erfordern möglicherweise eine geeignete Beschichtung oder eine separate Umweltschutzabdeckung.
Vergleichen Sie Glasfasergarn, Drahtlegierung und -anordnung, Gewebeart, Gewicht, Dicke, Breite, Temperaturbeständigkeit, mechanische Testdaten, Ausrüstung und Verarbeitungsanforderungen.
BSTFLEX liefert Hochtemperatur-Glasfaser-Gewebestoff mit Drahteinlage für den industriellen Hitzeschutz und die OEM-Fertigung. Senden Sie die Betriebstemperatur, die mechanische Beanspruchung, die erforderliche Konstruktion, Dicke, Breite, Menge und die fertige Anwendung.
Wenn das Gewebe in einer Schweißdecke, Isolierabdeckung oder Dehnungsfuge verwendet werden soll, fügen Sie die Montagezeichnung bei und definieren Sie die Rolle der verstärkten Schicht. Weitere Materialoptionen sind über das Hochtemperatur-Gewebe-Sortiment erhältlich.
Kontaktieren Sie BSTFLEX für Materialauswahl, Musterprüfung und Angebotsunterstützung. Geben Sie an, ob sich die Anfrage auf Rollenware, zugeschnittene Paneele, genähte Komponenten oder ein vollständig gefertigtes Produkt bezieht.
