Kurze Antwort

Um eine Glasfaserschnur-Dichtung zu dimensionieren, erfassen Sie die saubere Nutbreite, Nuttiefe, den Spalt bei geschlossener Tür, den Eckenradius und die Gesamtlänge der Mittellinie. Wählen Sie dann eine runde oder quadratische Schnur aus, deren fertige Konstruktion diesen Raum bei der vom Hersteller zugelassenen Kompression ausfüllen kann. Eine Schnur, die zu klein ist, kann einen Leckagepfad hinterlassen; eine Schnur, die zu groß ist, kann das Schließen der Tür verhindern oder das Geflecht dauerhaft zerquetschen.

Es gibt keinen einzelnen Übermaß- oder Kompressionsprozentsatz, der für jede geflochtene Schnur gilt. Dichte, Flechtmuster, Kern, Beschichtung, Armierung und Türgeometrie können das Verhalten von zwei Schnüren mit demselben Nenndurchmesser verändern.

Warum das Messen der entfernten Schnur nicht ausreicht

Eine alte Dichtung ist als Referenz nützlich, aber sie ist kein verlässliches Mastermaß. Sie kann ihre Elastizität verloren, Prozessrückstände absorbiert, sich beim Ausbau gedehnt oder im Kanal eine dauerhafte rechteckige Form angenommen haben. Das Messen nur der breitesten, flachgedrückten Seite kann zu einem übergroßen Ersatz führen. Das Messen nur des dünnsten, gequetschten Abschnitts kann zu einem zu kleinen führen.

Behalten Sie für Instandhaltungsarbeiten die entfernte Dichtung und fotografieren Sie diese vor der Entsorgung. Notieren Sie ihr Profil, ihre Stoßposition, Einbaurichtung und eventuelle lokale Ausfälle. Nutzen Sie diese Beobachtungen zusammen mit den Messungen aus der gereinigten Metallnut.

Arbeiten Sie für ein neues Türendesign anhand der Zeichnung und eines repräsentativen Schließmusters. Der Lieferant muss sowohl die Haltenut als auch den bei vollständig verriegelter Tür verfügbaren Abstand verstehen.

Die fünf für die Schnurdichtungs-Dimensionierung erforderlichen Messungen

Messen Sie die Nut vor der Auswahl des Schnurdurchmessers

1. Sichern Sie die Anlage. Isolieren Sie den Ofen, Brennofen oder Kessel, lassen Sie ihn abkühlen und befolgen Sie das Sperr- und Kennzeichnungsverfahren des Standorts, bevor Sie eine Tür öffnen oder ausbauen.
2. Entfernen Sie die alte Dichtung sorgfältig. Bewahren Sie einen repräsentativen Abschnitt auf und notieren Sie, ob sie geklebt, mechanisch gehalten oder einfach in die Nut gedrückt wurde.
3. Reinigen Sie den Kanal. Alter Klebstoff, Zunder und verdichtete Fasern können die nutzbare Breite und Tiefe verringern. Messen Sie die Metallnut anstelle des Rückstands.
4. Nehmen Sie Messwerte an mehreren Positionen vor. Vergleichen Sie gerade Seiten, Ecken, Scharnierbereiche und die Schließseite. Notieren Sie den kleinsten und größten Wert, anstatt nur einen bequemen Messwert zu melden.
5. Überprüfen Sie die Gegenfläche. Achten Sie auf Verzug, Erosion, Schweißreparaturen, lose Scharniere und ungleichmäßige Schließkraft. Eine neue Schnur kann nicht jeden mechanischen Defekt ausgleichen.
6. Senden Sie eine Zeichnung oder markierte Fotos. Eine Schnittansicht, die Breite, Tiefe, Spalt und Schließrichtung zeigt, ist nützlicher als ein kontextlos angegebener Seildurchmesser.

Wie man die Kompression ohne einen universellen Prozentsatz bewertet

Die Kompression ist die Verringerung der freien Seilhöhe bei geschlossener Verbindung. Sie kann ausgedrückt werden als:

Kompression (%) = (freie Dichtungshöhe − eingebaute Dichtungshöhe) ÷ freie Dichtungshöhe × 100

Bei einem in einer Nut gehaltenen Seil sollte die freie Dichtungshöhe die tatsächliche Höhe beschreiben, die der Dichtfläche nach dem Einsetzen des Seils geboten wird. Sie ist nicht immer identisch mit dem Katalogenendurchmesser. Die eingebaute Dichtungshöhe ist der verfügbare Raum an derselben Dichtungslinie, wenn die Tür vollständig verriegelt ist.

Diese Berechnung beschreibt die Geometrie; sie legt nicht die zulässige Grenze fest. Bitten Sie den Lieferanten, den zulässigen Kompressionsbereich für die genaue angebotene Konstruktion zu bestätigen. Ein geflochtenes Rundseil mittlerer Dichte, ein dichtes Vierkantgeflecht, ein weiches gestricktes Seil und ein beschichtetes Seil können bei demselben nominalen Prozentsatz sehr unterschiedliche Schließkräfte erzeugen.

Wenn sich die Tür bereits im Betrieb befindet, ist ein kurzer Musterversuch oft zuverlässiger als die Anwendung einer generellen Internetformel. Der Versuch sollte bestätigen, dass das Seil sitzt, die Tür ohne übermäßige Kraft schließt und der Kontakt entlang des Umfangs kontinuierlich ist.

Rund geflochtenes Seil oder quadratisch geflochtenes Seil?

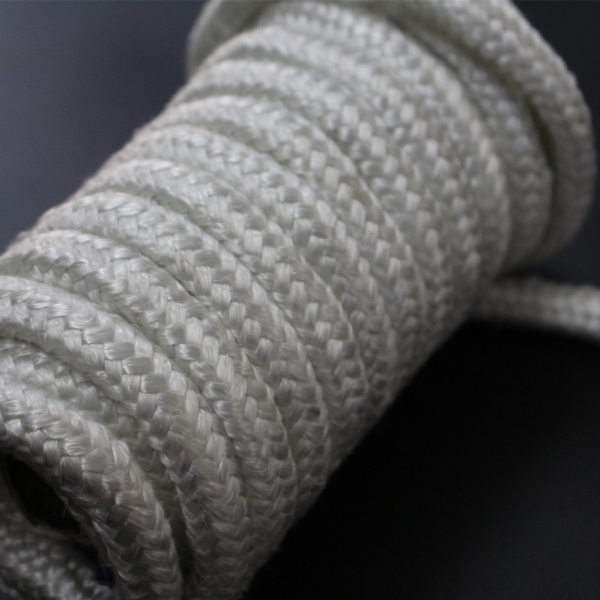

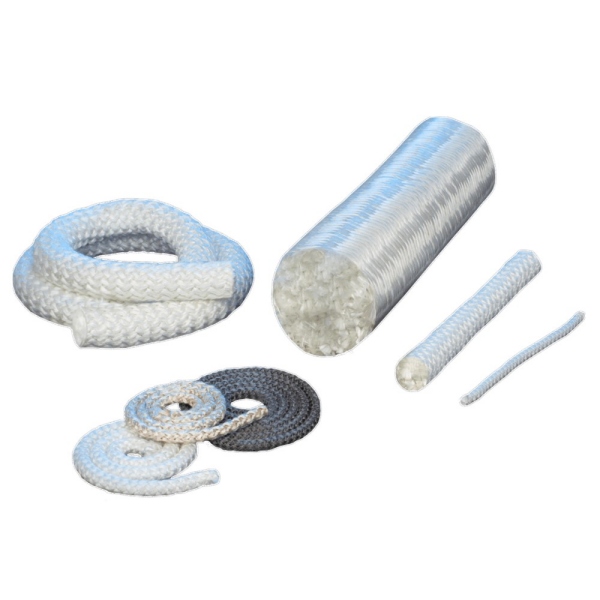

Rund geflochtenes Glasfaserseil

Ein rundes Profil ist ein praktischer Ausgangspunkt für radiale Nuten, gekrümmte Dichtungswege und Kanäle, die ein kreisförmiges Seil halten sollen. Es kann Ecken und unregelmäßigen Wegen folgen, während die geflochtene Konstruktion eine stabilere Oberfläche als ein lose gedrehtes Seil bietet.

Sehen Sie sich für dieses Profil die fiberglass round braided rope-Produktseite an. Geben Sie in einer Anfrage den erforderlichen Durchmesser, die Konstruktion, die Länge, die Betriebsbedingungen und die Nutabmessungen an, anstatt nur „Standard-Glasfaserseil“ anzufordern.

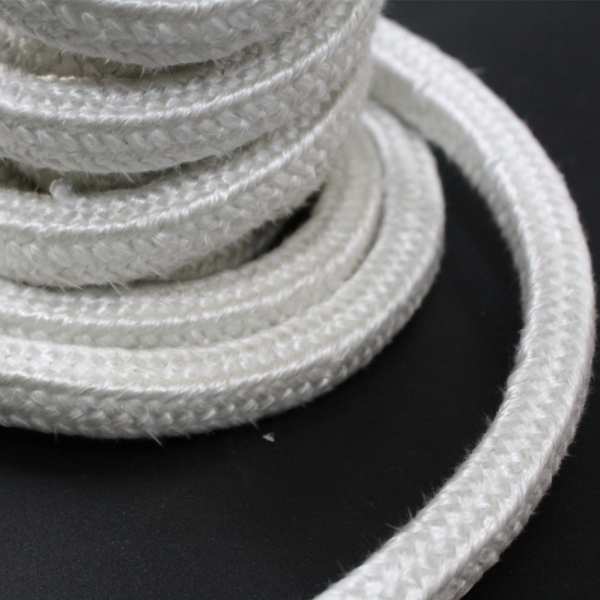

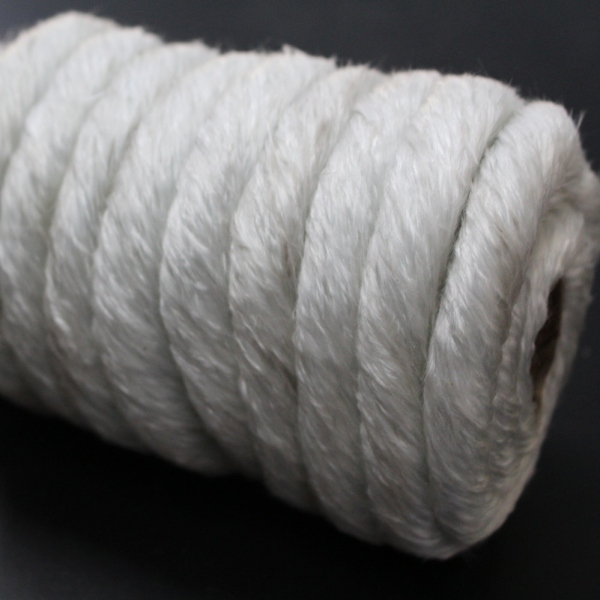

Vierkant geflochtenes Glasfaserseil

Ein quadratisches Profil bietet flache Kontaktflächen und sitzt möglicherweise vorhersehbarer in einem rechteckigen Kanal. Es kann dort geeignet sein, wo Nutbreite und -tiefe separat gesteuert werden oder wo ein rundes Seil dazu neigt, sich zu drehen oder ungenutzten Raum an den Kanalecken zu hinterlassen.

Vergleichen Sie für einen Abschnitt mit flachen Seiten das fiberglass square braided rope. Ersetzen Sie gleiche Nenngemessene nicht ohne Überprüfung von Einbauvolumen, Dichte und erforderlicher Schließkraft.

Die Flechtdichte verändert die Passform

Die Nenngröße beschreibt eine Seildichtung nicht vollständig. Flechtdichte und interne Konstruktion beeinflussen, wie leicht sich das Seil biegt, wie stark es sich seitlich ausdehnt und wie stark es gegen die Tür zurückdrückt.

• Weichere Konstruktion: lässt sich leichter an unregelmäßige Oberflächen anpassen, benötigt jedoch möglicherweise mehr Unterstützung und lässt sich leichter übermäßig komprimieren.
• Dichteres Geflecht: maßhaltiger und widerstandsfähiger gegen Beschädigungen bei der Handhabung, erfordert jedoch im Allgemeinen eine präzisere Nut und eine größere Schließkraft.
• Kernkonstruktion: ein massiver Faserern, eine hohle Konstruktion oder ein verstärkter Kern verändern die Rückfederung und den Biegeradius.
• Oberflächenbehandlung: Beschichtungen können Reibung, Steifigkeit, Kompressibilität und Medienbeständigkeit verändern.

Bei wiederholten OEM-Bestellungen sollte das genehmigte Muster mehr als nur die Außenabmessungen definieren. Dokumentieren Sie Produktkonstruktion, Masse pro Längeneinheit oder vereinbarte Dichtungskontrolle, Maßtoleranz und die Musterfreigabereferenz.

Wann ein beschichtetes Seil bewertet werden sollte

Ein unbeschichtetes Glasfaserseil ist für viele trockene statische thermische Dichtungsanwendungen geeignet. Eine beschichtete Konstruktion kann in Betracht gezogen werden, wenn der Käufer eine verringerte Oberflächenausfransung, eine glattere Installationsfläche oder eine zusätzliche Beständigkeit gegen die angegebenen Prozessmedien benötigt.

Silicone rubber coated fiberglass rope ist eine separate Konstruktion und sollte nicht als austauschbare Farbvariante behandelt werden. Die Beschichtung verändert die gesamte Baugruppe, sodass Temperatur, Medien, Druck, Steifigkeit und Kompression erneut überprüft werden müssen.

Gehen Sie nicht davon aus, dass eine Beschichtung die Verbindung druckdicht oder für jede Gas-, Dampf- oder Flüssigkeitsanwendung geeignet macht. Stellen Sie das genaue Medium, die Konzentration, den Normaldruck, Druckschwankungen und das Expositionsprofil zur Bewertung bereit.

Die Temperaturauswahl erfolgt nach der Geometrie

Eine richtig dimensionierte Dichtung kann dennoch versagen, wenn das Material über die zugelassenen Arbeitsbedingungen hinaus verwendet wird. Geben Sie die Temperatur am Dichtungsort an, nicht nur den Sollwert des Ofens oder die Ofenkammertemperatur. Schließen Sie die normale kontinuierliche Temperatur, die Spitzentemperatur, die Spitzendauer und die Häufigkeit der thermischen Zyklen ein.

Verwenden Sie die dokumentierte kontinuierliche Arbeitstemperatur der fertigen Seilkonstruktion. Faserklasifikationstemperatur, Schmelzpunkt und kurzzeitige Spitzenexposition sind unterschiedliche Werte. Klebstoff, Beschichtung, Nähgarn, Verstärkung oder eine nahegelegene Metallhalterung können die limitierende Komponente werden.

Wenn die verifizierte Temperaturanforderung über der ausgewählten Glasfaserконструкци liegt, vergleichen Sie die Materialfamilien in Fiberglass Rope vs Ceramic Fiber Rope: How to Choose a High Temperature Seal. Dadurch wird ein Dimensionierungsproblem von einem Materialtemperaturproblem getrennt.

So ermitteln Sie die erforderliche Dichtungslänge

Messen Sie entlang der Mittellinie der gereinigten Nut durch jede Ecke. Verlassen Sie sich bei einer rechteckigen Tür nicht nur auf die äußere Türbreite und -höhe, da der Dichtungsverlauf versetzt, mit einem Radius versehen oder durch Beschläge unterbrochen sein kann.

Bestimmen Sie den Spleißort vor der Bestellung. Er sollte für die Installation zugänglich und entsprechend dem Gerätedesign positioniert sein. Geben Sie an, ob die Schnur als Endlosbund, auf Spule, als Zuschnitt, als geschlossene Schleife oder als konfektionierte Baugruppe geliefert werden soll.

Dehnen Sie die Schnur beim Messen oder Einbauen nicht. Zugspannung kann ihren scheinbaren Durchmesser verringern und dazu führen, dass sich die Enden nach dem Erhitzen auseinanderziehen. Die Schneidzugabe und die Spleißmethode sollten mit dem Lieferanten abgesprochen werden, da sie von der Flechtstabilität, der Endenbehandlung und dem Installationsverfahren abhängen.

Häufige Fehler bei der Dimensionierung

• Bestellen anhand der gequetschten alten Dichtung: bleibende Verformung kaschiert das ursprüngliche Profil und die Größe.
• Verwendung allein der Nutbreite: die Breite gibt keinen Aufschluss über die Nuttiefe oder den endgültigen Spalt bei geschlossener Tür.
• Auswahl einer größeren Schnur, um jede Leckage zu stoppen: eine übermäßige Größe kann die Tür offen halten, Verschlüsse überlasten oder das Geflecht quetschen.
• Ignorieren des Profils: eine runde Schnur und eine quadratische Schnur mit denselben angegebenen Abmessungen füllen einen Kanal nicht auf dieselbe Weise aus.
• Ignorieren der Dichte: zwei Schnüre mit gleichen Abmessungen erfordern möglicherweise eine unterschiedliche Schließkraft und weisen ein unterschiedliches Rückstellvermögen auf.
• Dehnen während der Installation: die Schnur kann dünner werden und sich später am Spleiß zusammenziehen.
• Verwendung einer allgemeinen Kompressionsregel: veröffentlichte Prozentsätze beziehen sich möglicherweise auf ein anderes Material, Geflecht, eine andere Dichte oder ein anderes Gerätedesign.
• Ignorieren des Türzustands: verzogene Platten, verschlissene Scharniere und ungleichmäßige Verschlüsse können selbst bei korrekter Schnur lokale Undichtigkeiten verursachen.

Prototyp- und Wareneingangsprüfung

Geben Sie bei einem neuen Design oder einem Ersatz ohne verlässliche Originalspezifikation ein repräsentatives Muster vor der Freigabe der Großbestellung frei. Überprüfen Sie Folgendes:

• Profil und Nennmaße vor dem Einbau
• Maßtoleranz und Gleichmäßigkeit über die Länge
• Fähigkeit, in geraden Verläufen und Ecken ohne Verdrehen zu sitzen
• Türschließkraft und Verschluss-Einrastung
• Kontakt um den gesamten Umfang
• Spleißpassung und Endstabilität
• Zustand nach kontrolliertem Temperaturwechsel
• Anzeichen von Quetschung, Ausfransung, Verhärtung oder Herausziehen

Bewahren Sie das freigegebene Schnurmuster, die Zeichnungsrevision und die Bestellspezifikation zusammen auf. Dies gibt Einkaufs-, Qualitäts- und Wartungsteams eine gemeinsame Referenz für zukünftige Bestellungen.

Checkliste für Glasfaserschnurdichtungs-Anfragen (RFQ)

Häufig gestellte Fragen

Sollte das neue Glasfaserseil denselben Durchmesser haben wie die alte Dichtung?

Nicht automatisch. Die alte Dichtung kann dauerhaft flachgedrückt oder gedehnt sein. Messen Sie die gereinigte Nut und den Spalt bei geschlossener Tür aus und verwenden Sie das alte Seil nur als zusätzlichen Anhaltspunkt.

Kann ich die Seilgröße allein anhand der Nutbreite auswählen?

Nein. Nuttiefe, Spalt bei geschlossener Tür, Eckenradius, Seildichte und der zugelassene Kompressionsbereich sind ebenfalls erforderlich. Die Breite allein kann nicht vorhersagen, wie weit die Dichtung vorsteht oder wie viel Schließkraft sie erzeugt.

Wie stark sollte eine Glasfaserseildichtung komprimiert werden?

Verwenden Sie den für die genaue Seilkonstruktion zugelassenen Bereich. Es gibt keinen universellen Prozentsatz für jede geflochtene, verdrehte, gestrickte, mit Vollkern, Hohlkern oder beschichtete Seilvariante. Stimmen Sie die vorgeschlagene Geometrie mit dem Hersteller ab und führen Sie nach Möglichkeit eine Musteranprobe durch.

Ist ein rundes oder quadratisches Glasfaserseil für eine Ofentür besser?

Keiner der beiden Querschnitte ist universell besser. Runde Seile eignen sich im Allgemeinen gut für gebogene Nuten oder Nuten mit Radien, während quadratische Seile einen flachen Kontakt und einen stabilen Sitz in einem rechteckigen Kanal ermöglichen. Die vorhandene Nut und das Türdesign sollten über den Querschnitt entscheiden.

Wie berechne ich die Seillänge?

Messen Sie die Mittellinie der vollständigen Nut mit einem flexiblen Bandmaß oder einer nicht dehnbaren Schnur. Beziehen Sie Ecken ein und definieren Sie die Stoßstelle. Stimmen Sie eventuelle Zuschnittstoleranzen mit dem Lieferanten ab und dehnen Sie das Seil während der Messung nicht.

Was ist, wenn die richtig dimensionierte Dichtung immer noch undicht ist?

Überprüfen Sie diese auf ungleichmäßige Schließkraft, abgenutzte Scharniere, Türverzug, beschädigte Nutoberflächen, eine schlechte Stoßstelle, lokale Überkompression oder Materialabbau. Undichtigkeit wird nicht immer durch den nominalen Seildurchmesser verursacht.

Wann sollte stattdessen Keramikfaserseil in Betracht gezogen werden?

Erwägen Sie ein anderes Material, wenn die dokumentierte Dauereinsatztemperatur oder andere Anwendungsanforderungen die Leistungsfähigkeit der gesamten Glasfaserseilkonstruktion übersteigen. Bestätigen Sie die tatsächliche Dichtungslinientemperatur und alle Montagekomponenten, bevor Sie das Material wechseln.

Seilempfehlung anfordern

Für ein OEM-Projekt, einen Anlagenstillstand oder ein Austauschprogramm senden Sie Nutbreite und -tiefe, den Spalt bei geschlossener Tür, den vollständigen Dichtungsverlauf, die Betriebstemperatur, Medien, Öffnungshäufigkeit, Fotos und die benötigte Stückzahl. Anhui Parker New Material Co., Ltd. kann runde, quadratische, unbeschichtete und beschichtete Glasfaserseilkonstruktionen für den industriellen Bedarf bewerten.

Sehen Sie sich das komplette Hochtemperaturseil-Sortiment an oder beginnen Sie mit rundem, geflochtenem Glasfaserseil für die Industriedichtung.
