Gestrickter Glasfaserschlauch: Auswahl des Durchmessers für Schläuche und Kabel

Ein Schlauch kann entlang seines geraden Abschnitts das richtige Maß für einen Schlauchschutz aufweisen, aber sein gecrimpter Anschluss kann viel breiter sein. Ein Kabelbündel kann das umgekehrte Problem aufweisen: Der Schlauch führt an einem Steckverbinder vorbei und hängt dann locker um den kleineren Verlauf herum. Die Auswahl von gestricktem Glasfaserschlauch erfordert eine Passformprüfung zu drei Zeitpunkten: vor der Installation, während er das größte Bauteil passiert, und nachdem er sich auf dem geschützten Abschnitt gesetzt hat.

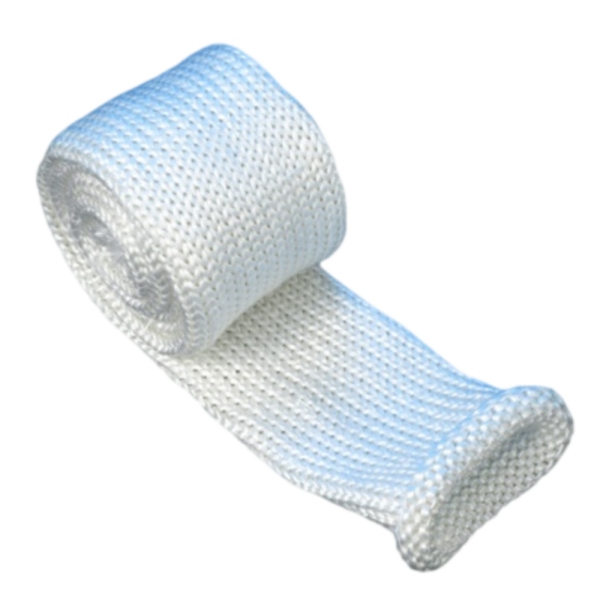

BSTFLEXs hochtemperaturbeständiger, gestrickter Glasfaserschlauch besteht aus texturierten Glasfasergarnen und ist für Industrieschläuche, Kabelbäume und Rohre aufgeführt. Die Produktseite gibt einen Nenngrößenbereich von 13 bis 127 mm an. Ein Nenndurchmesser ist ein nützlicher Ausgangspunkt, aber der ausgewählte Schlauch sollte vor der Festlegung einer Seriengröße an der tatsächlichen Baugruppe ausprobiert werden.

Überprüfen Sie zuerst den geschützten Abschnitt

Messen Sie den Außendurchmesser der Schlauchhülle oder des fertigen Kabelbündels an mehreren Punkten entlang des zu schützenden Bereichs. Schließen Sie Band, Außengeflecht oder eine andere permanente Außenschicht ein, wenn diese unter dem Schlauch verbleibt. Notieren Sie bei einem Bündel den größten Durchmesser, nachdem die Drähte in ihre Serienanordnung gebunden wurden. Ein loser Satz Drähte auf einer Werkbank kann zu einer irreführend kleinen Messung führen.

Beachten Sie die abzudeckende Länge und den Verlauf durch Halterungen oder enge Biegungen. An einer Biegung kann ein Textilschlauch seine Form verändern und eine Seite etwas mehr freilegen als bei einer geraden Probe. Wenn der Schlauch während der Flexung des Schlauchs in einer festen Position bleiben muss, beziehen Sie die Arbeitsbewegung in den Passversuch ein.

Überprüfen Sie dann das Installationshindernis

Listen Sie jedes Merkmal auf, das der Schlauch passieren muss: Crimp-Presshülsen, Steckergehäuse, Zugentlastungen, Stecker und lokale Kabelabgänge. Messen Sie die größte Außenhülle, nicht nur den Durchmesser des Schlauchs oder die nominale Steckerbezeichnung. Senden Sie bei einem unregelmäßigen Teil sowohl ein Foto oder eine Zeichnung als auch das breiteste Maß.

Die Installationsreihenfolge kann ein Problem lösen, das ein größerer Schlauch nicht lösen kann. Wenn der Schlauch angebracht wird, bevor ein Anschluss oder eine Armatur befestigt wird, muss der fertige Stecker diesen möglicherweise nicht passieren. Wenn die Montage bereits abgeschlossen ist, testen Sie eine Probe über dem fertigen Ende. Entlehnen Sie keine Dehnungszahl von einem anderen gestrickten oder geflochtenen Produkt; fordern Sie Informationen zur nutzbaren Öffnung für die genaue Konstruktion und den betrachteten Durchmesser an.

Überprüfen Sie den Schlauch, nachdem er an seinen Platz gezogen wurde

Sobald die Probe das größte Merkmal passiert hat, untersuchen Sie ihren Sitz auf dem kleineren geschützten Abschnitt. Überprüfen Sie auf Knötchenbildung in der Nähe eines Endes, sichtbare Abdeckungslücken an einer Biegung, verhakte Schlaufen und eine Längenänderung nach der Installation. Markieren Sie die beabsichtigten Endpositionen an der Baugruppe und messen Sie die Probe erneut, sobald sie sich in Position befindet. Dies ist eine zuverlässigere Grundlage für die Schnittlänge als das Messen eines flach ausgelegten, unbenutzten Schlauchs.

Probieren Sie die tatsächliche Schnitt- und Endbearbeitungsmethode an der Probe aus. Der Käufer sollte sich vor der Spezifizierung von vorkonfektionierten Produktionsstücken auf ein akzeptables Aussehen des geschnittenen Endes und eine eventuelle Haltemethode einigen. Ein blankes Schnittende, ein eingeklemmtes Ende und ein Ende innerhalb einer anderen Komponente erfordern möglicherweise unterschiedliche Zugaben.

Trennen Sie thermischen Schutz von elektrischer Isolierung

Geben Sie dem Lieferanten für den Hitzeschutz die Temperatur am Einsatzort des Schlauchs an, ob die Hitze von Kontakt oder einer nahegelegenen Quelle stammt und wie lange die Einwirkung dauert. Die Produktseite führt einen Temperaturwert auf, aber ein Projekt mit einem strengen Limit sollte die Testmethoden und aktuellen Daten für die gelieferte Konstruktion anfordern. Überprüfen Sie auch die Temperaturgrenzen der Schlauchhülle, der Kabelisolierung und aller Endbeschläge in der kompletten Baugruppe.

Geben Sie für elektrische Arbeiten an, ob der Glasfaserschlauch eine zusätzliche thermische Barriere über einem isolierten Draht ist oder dazu beitragen soll, ein qualifiziertes Isoliersystem zu bilden. Fordern Sie die relevanten dielektrischen Daten und Prüfbedingungen an, wenn elektrische Leistung erforderlich ist. Eine allgemeine Aussage über Glasfaser weist nicht jedem Schlauchdurchmesser eine Spannungswelle zu.

Halten Sie gestrickte und geflochtene Optionen auf separaten Spezifikationen

Die Konstruktion beeinflusst Passform, Handhabung und das Verhalten eines Schlauchs an einer Biegung. Wenn das Projekt ein Geflecht anstelle eines Gestricks erfordert, überprüfen Sie den geflochtenen Glasfaserschlauch als separates Produkt. Sein Material, seine Wandkonstruktion, sein Größenbereich und seine Testangaben bedürfen einer eigenen Überprüfung. Ein Test des einen Schlauchs genehmigt nicht den anderen.

Eine praktische Musteranforderung

Senden Sie ein Foto oder eine Zeichnung der fertigen Schlauch- oder Kabelbaugruppe mit vier markierten Messungen: dem maximalen Außendurchmesser des geschützten Verlaufs, dem breitesten Installationsmerkmal, der erforderlichen abgedeckten Länge und dem kleinsten verfügbaren Abstand um den Verlauf herum. Fügen Sie die Montageabfolge, die erwartete Bewegung sowie Hitze- oder Elektroanforderungen hinzu. Fordern Sie ein Muster des vorgeschlagenen gestrickten Schlauchs an und protokollieren Sie, ob es die Passform passiert, richtig auf dem Verlauf sitzt und den gesamten Abschnitt nach der Installation abdeckt.

Wenn diese Prüfungen abgeschlossen sind, fordern Sie im Angebot die ausgewählte nominale Innengröße, deren Toleranz oder nutzbaren Durchmesserbereich, die vereinbarte Schnittlänge, das Verpackungsformat und aktuelle Leistungsdaten an. Senden Sie die Messungen und die Musteranforderung über die Produktseite für gestrickte Glasfaserschläuche.
