Vermiculitbeschichtetes Glasfasergewebe kann in abnehmbaren Isolationsabdeckungen verwendet werden, wenn eine flexible textiles Schicht höhere Temperaturen, heiße Abriebbeanspruchung und wiederholte thermische Belastung aushalten muss. Seine geeignetste Position ist nicht automatisch die Außenseite der Jacke. Je nach Ausrüstung und Matratzendesign kann es als Heißseitenauskleidung, als isolationshaltendes Tuch, als Verstärkungsschicht oder als geschütztes inneres Gewebe dienen.
Die richtige Schichtposition ist wichtig, da jedes Teil einer abnehmbaren Isolationsjacke eine andere Funktion erfüllt. Das heißseitige Gewebe zeigt zur Anlage, der Isolationskern begrenzt den Wärmeübertrag, die Außenschale schützt die Baugruppe vor Handhabung und Umwelteinflüssen, und die Nähte und Verschlüsse halten die Abdeckung gebrauchsfähig.

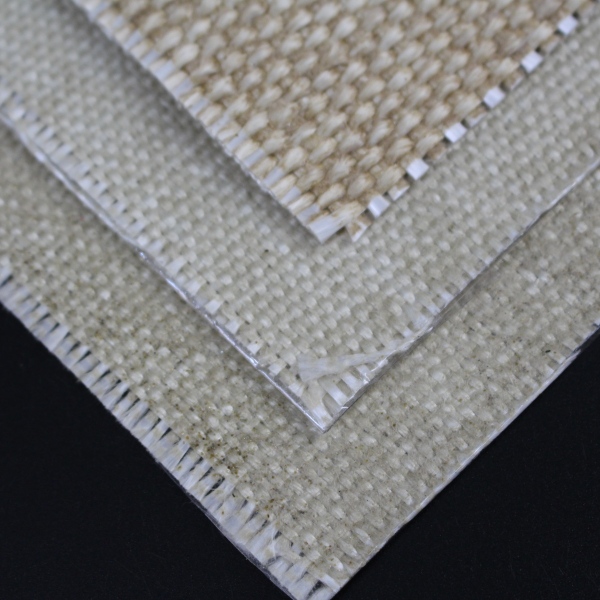

BSTFLEX liefert Vermiculite Coated Fiberglass Fabric in verschiedenen Gewichten und Dicken für die industrielle Fertigung. Vollständige Maßanfertigungen sind über das Sortiment an Removable Insulation Blankets erhältlich.
Bewerten Sie vermiculitbeschichtetes Glasfasergewebe, wenn die geplante Gewebeschicht höheren Temperaturen, Strahlungswärme, direktem Kontakt mit heißen Anlagen, heißem Abrieb oder einer raueren thermischen Umgebung ausgesetzt ist, als es ein herkömmliches polymerbeschichtetes Außengewebe vertragen sollte.
Typische Positionen umfassen:
Für Außenjacken oder Abdeckungen, die Öl, Feuchtigkeit, Witterung und wiederholter Handhabung ausgesetzt sind, wird häufig ein geeignetes Silicone Coated Fiberglass Fabric für die äußere Hülle in Betracht gezogen, während das Vermiculit-Glasfasergewebe in der heißeren inneren Position verbleibt.
| Mantelschicht oder -komponente | Hauptfunktion | Wichtige Auswahllfragen |
|---|---|---|
| Heißseitige Auskleidung | Ist der Ausrüstung oder der heißesten Seite der Baugruppe zugewandt | Welche Temperatur erreicht die Auskleidung? Gibt es direkten Kontakt, Strahlungswärme, Vibrationen oder Abrieb? |
| Dämmstoff-Haltegewebe | Enthält und stützt den Dämmstoffkern | Benötigt es Flexibilität, Formstabilität oder Beständigkeit gegen Fasermigration? |
| Dämmstoffkern | Reduziert den Wärmeübergang durch den Mantel | Welche Dicke, Dichte und Temperaturbeständigkeit sind erforderlich? |
| Verstärkung oder Gewebe | Bietet zusätzliche Stützung und hilft, die Form der Matte zu erhalten | Wird die Abdeckung Vibrationen, wiederholtem Ausbau oder punktuellen Belastungen ausgesetzt? |
| Außenhülle | Schützt den Mantel vor Handhabung und Umwelteinflüssen | Befindet sich der Mantel im Innen- oder Außenbereich? Kommt er mit Wasser, Öl, Chemikalien oder Reinigungsmitteln in Kontakt? |
| Nähte und Verschlüsse | Die Abdeckung zusammenhalten und das Entfernen ermöglichen | Sind Faden, Bänder, Schnallen, Haken oder Schnürung für die örtliche Temperatur und Belastung geeignet? |
Vermiculitbeschichtete Glasfaser kann mehrere dieser Funktionen unterstützen, aber der Materialname definiert nicht die gesamte Mantelkonstruktion. Das Gewebe sollte nach seiner genauen Position und Beanspruchung spezifiziert werden.
Eine Heißseiten-Auskleidung ist das Gewebe, das der heißen Ausrüstung am nächsten ist. Diese Position kann das Textil leitfester Hitze, Strahlungswärme, Vibrationen, scharfen Kanten, Zunder und wiederholten thermischen Zyklen aussetzen.
Vermiculitbeschichtete Glasfaser ist ein praktischer Kandidat, wenn:
BSTFLEX Vermiculite Coated Fiberglass Fabric ist für Hochtemperaturanwendungen bis etwa 815°C / 1500°F je nach Einwirkzeit, Wärmequelle, Installation und Arbeitsbedingungen ausgelegt. Dieser Wert gilt für die gewählte Gewebequalität, nicht automatisch für die fertiggestellte Dämmmatte.
Ein Ventil, ein Flansch, ein Rohr oder eine Abgaskomponente kann eine Oberflächentemperatur aufweisen, die sich von der an anderer Stelle im Prozess gemessenen Temperatur unterscheidet. Das Gewebe kann auch lokalen Hotspots um Schrauben, Flansche, Schweißnähte, Halterungen oder Lücken in der Isolierung ausgesetzt sein.
Identifizieren Sie für die Materialauswahl:
Wählen Sie das Gewebe nicht allein anhand der Prozessfluidtemperatur aus. Die Temperatur an der tatsächlichen Auskleidungsposition ist der relevantere Wert.
Ein für Hochtemperaturkontakt geeignetes Gewebe ist nicht automatisch das beste äußere Mantelmaterial. Die Außenseite einer abnehmbaren Abdeckung muss möglicherweise beständig gegen Regen, Öl, Reinigung, routinemäßige Handhabung und wiederholtes Falten sein.
Vermiculitbeschichtetes Glasfasergewebe hat eine trocken mineralbehandelte Oberfläche, die hauptsächlich für thermischen Schutz und heiße Abriebfestigkeit ausgewählt wird. Silikonbeschichtetes Glasfasergewebe bietet eine gummibeschichtete Oberfläche, die häufiger für Feuchtigkeitsbeständigkeit, Ölbeständigkeit, Witterungseinflüsse und wiederholte Handhabung gewählt wird.
Eine typische mehrschichtige Anordnung kann daher Folgendes verwenden:
| Position | Mögliches Material | Hauptgrund |
|---|---|---|
| Heißseite | Vermiculitbeschichtetes Glasfaser- oder anoderes geeignetes Hochtemperaturtextil | Höhere Temperaturbelastung und heißer Abrieb |
| Kern | Glasfaser, Kieselsäure, Keramikfaser oder ein anderes ausgewähltes Dämmmaterial | Wärmeverlustminderung und Oberflächentemperaturregelung |
| Außenhülle | Silikonbeschichtetes Glasfaser- oder ein anderes geeignetes Abdeckgewebe | Handhabungs-, Feuchtigkeits-, Öl- und Umweltschutz |
| Verstärkung | Mesh, zusätzliches Gewebe oder punktuelle Verstärkung | Formbeständigkeit und Lastverteilung |
Dies ist kein universelles Rezept. Die Schichtanordnung muss für die jeweilige Ausrüstung, Umgebung und Wartungsroutine ausgewählt werden.
Es kann als Außenschicht in geeigneten Innenräumen oder geschützten Anwendungen verwendet werden, bei denen die Beständigkeit gegen hohe Temperaturen wichtiger ist als die Wetterbeständigkeit. Es sollte jedoch in nassen, öligen oder äußeren Bedingungen nicht automatisch eine beschichtete Außenschale ersetzen.
Vor der Anwendung im Außenbereich ist zu prüfen:
Ein wasserabweisendes Gewebe allein macht eine fertige Jacke noch nicht wasserdicht. Nähte, Verschlüsse, Ausschnitte, Durchdringungen und die Überlappungsrichtung bleiben Teil der Gesamtkonstruktion.
BSTFLEX liefert standardmäßiges vermiculitbeschichtetes Glasfasergewebe von ca. 0,8 mm bis 3,0 mm. Die richtige Dicke hängt von Flexibilität, Abrieb, mechanischer Stützung, Verarbeitung und der erforderlichen thermischen Barriere ab.
| Nenndicke | Nenngewicht | Mögliche Verwendung für abnehmbare Abdeckungen |
|---|---|---|
| 0,8 mm | 615 g/m² | Leichte Innenschicht, flexible Ummantelung oder allgemeine Hitzeschutzschicht |
| 1,0 mm | 816 g/m² | Allgemeine Herstellung von abnehmbaren Abdeckungenund Anwendungen für Rohr- oder Ventil-Innenschichten |
| 1,5 mm | 1020 g/m² | Mittelschwere Innenschicht, Hitzestau-Paneel oder Geräteabdeckung |
| 2,0 mm | 1380 g/m² | Schwerere thermische Barriere und Innenschicht mit höherer Abriebfestigkeit |
| 2,5 mm | 1680 g/m² | Hochbeanspruchbare Isoliermatte oder schwere Hitzeschutzschicht |
| 3,0 mm | 1900 g/m² | Hochbeanspruchbarer Hitzeschutz, bei dem Gewicht und Nahtvolumen akzeptabel bleiben |
Dies sind eher Auswahlstartpunkte als universelle Anwendungsgrenzen. Ein schwererer Stoff kann die Haltbarkeit und die thermische Masse verbessern, aber er kann auch das Gewicht der Decke, die Nahtdicke und den Widerstand beim Biegen um kleine Geräte erhöhen.
Eine Erhöhung der Stoffdicke multipliziert nicht die zulässige Einsatztemperatur. Die Temperaturbelastbarkeit hängt von der Faser, der Ausrüstung, der Konstruktion und den Expositionsbedingungen ab.
Eine dickere Sorte kann Folgendes bieten:
Sie kann auch Folgendes erzeugen:
Freigabe des Materials anhand eines repräsentativen gefertigten Musters, anstatt standardmäßig das schwerste verfügbare Gewebe zu wählen.
Das Heißseitengewebe und der Isolierkern sollten gemeinsam ausgewählt werden. Das Futter muss in der Lage sein, die gewählte Isolierung einzuschließen, zu stützen oder zu schützen, ohne unnötige Steifigkeit oder Verschleiß zu erzeugen.
Bestätigen:
Die thermische Leistung der Abdeckung rührt hauptsächlich von dem vollständigen Isoliersystem her. Vermiculit-Glasfaser ist eine Gewebsschicht; sie sollte nicht als Ersatz für die erforderliche Schichtstärke der Massivisolierung angesehen werden.
Eine Hochtemperaturauskleidung kann an einer niedriger eingestuften Naht versagen, wenn das Nähgarn oder die Nahtkonstruktion nicht für die örtlichen Bedingungen geeignet ist.
Die Fertigungsspezifikation sollte Folgendes ausweisen:
Halten Sie kritische Nähte nach Möglichkeit von direktem Kontakt mit der heißesten Oberfläche oder einer scharfen Gerätekante fern.
Eine Ventilhaube muss um den Körper, das Oberteil, die Spindel, den Stellantrieb und angrenzende Flansche passen und dabei den Zugang für Betrieb und Wartung gewährleisten. Verwenden Sie die Lagenspezifikation, um lokale Hotspots in der Nähe des Oberteils, der Flanschkanten und der Rohrleitungsanschlüsse zu berücksichtigen.
Die Innenauskleidung darf die Ventilbewegung oder den Zugang zu Inspektionspunkten nicht beeinträchtigen. Für komplette kundenspezifische Baugruppen überprüfen Sie die Abnehmbare Isolationsmatten Kategorie und die verfügbaren Ventilhauben-Konfigurationen.
Flanschabdeckungen sind oft einer konzentrierten Hitze um die Verbindung und die Schrauben ausgesetzt. Das Muster sollte die vom Standort geforderte Inspektion oder Leckageüberwachung ermöglichen und gleichzeitig die Isolierung vor scharfen Flanschkanten schützen.
Wenn die Abdeckung häufig entfernt wird, überprüfen Sie den Verschleiß an der Trennfuge, der Überlappung und den Verschlusspunkten. Eine lokale Verstärkung kann effektiver sein als die Erhöhung des Gewichts jeder Platte.
Abgaskomponenten können hohe Temperaturen, Vibrationen und Strahlungswärme kombinieren. Stellen Sie fest, ob die Auskleidung die Oberfläche berühren wird und ob Bewegungen ein Scheuern verursachen können. Das ausgewählte Gewebe, der Isolationskern, die Verstärkung und das Befestigungssystem sollten als komplette Baugruppe überprüft werden.
Pumpen, Wärmetauscher, Turbinen, Reaktoren und andere Anlagen erfordern möglicherweise unterteilte Mäntel, damit bei der Wartung nur das erforderliche Paneel entfernt wird. Paneelunterteilungen beeinflussen Nahtplatzierung, Überlappung und die Anzahl der Verschlüsse.
Stellen Sie Anlagenzeichnungen oder Fotos zur Verfügung, die Halterungen, Instrumente, Stutzen und Wartungsöffnungen zeigen, bevor das Schnittmuster genehmigt wird.
Eine Abdeckung, die jede Woche entfernt wird, hat eine andere Beanspruchung als eine, die nur während einer jährlichen Stillstandszeit geöffnet wird. Wiederholte Handhabung kann Verschleiß verursachen, selbst wenn die Temperatur innerhalb der Materialbelastbarkeit liegt.
Bewerten Sie für häufig gehandhabte Abdeckungen:
Ein repräsentativer Prototyp sollte vor der Genehmigung einer großen Nachbestellung mit dem tatsächlichen Verfahren installiert, ausgebaut und wieder eingebaut werden.
Inspizieren Sie die Auskleidung und die fertige Abdeckung gemäß den Wartungsverfahren der Anlage. Relevante Beobachtungen können sein:
Bewerten Sie das Gewebe nicht nur danach, ob es noch eine vollständige Kontur aufweist. Eine lokal beschädigte Auskleidung hält möglicherweise die Isolierung nicht mehr zurück oder schützt die angrenzenden Schichten nicht wie vorgesehen.
| RFQ-Position | Bereitzustellende Informationen |
|---|---|
| Lieferumfang | Meterware, zugeschnittene Bahnen, genähte Auskleidung, Nähset oder vollständige Isolierabdeckung |
| Schichtposition | Heißseite, inneres Haltegewebe, VerstärkungVerstärkungsschicht oder Außenhülle |
| Ausrüstung | Ventil, Flansch, Rohr, Abgaskomponente, Turbine, Pumpe oder sonstige Ausrüstung |
| Temperatur | Normale und maximale Temperatur an der vorgesehenen Gewebeschicht |
| Beanspruchung | Direkter Kontakt, Strahlungswärme, Heißluft, Vibration, Abrieb oder Verschmutzung |
| Gewebeespezifikation | Erforderliche Dicke, Gewicht, Breite, Rollenlänge und Toleranzen |
| Isoliersystem | Kernmaterial, Dicke, Dichte, Stützgewebe und Außenhülle |
| Konfektionierung | Faden, Nähte, Verschlüsse, Verstärkung und Fertigmaße |
| Wartung | Erwartete Ausbauhäufigkeit, Reinigungs- und Lagerbedingungen |
| Dokumentation | Erforderliches Datenblatt, Prüfberichte, Musterfreigabe oder Kundenspezifikation |
| Menge | Prototyp, Projektcharge, OEM-Produktion oder Nachbestellung als Ersatz |
Ja. Es kann als Heißseiten-Liner, isolationshaltendes Gewebe, Verstärkungsschicht oder andere Innenschicht verwendet werden, wenn die gewählte Qualität zu Temperatur und mechanischer Beanspruchung passt.
Nein. Das richtige Material hängt von der tatsächlichen Innentemperatur, den Kontaktbedingungen, der erforderlichen Flexibilität und der Einsatzumgebung ab. Höhertemperaturbeständige Siliziumdioxid- oder Keramikfasergewebe können in Betracht gezogen werden, wenn die Belastung die gewählte Glasfaserqualität übersteigt.
Es kann für geeignete Anwendungen im Innenbereich oder geschützte Anwendungen in Betracht gezogen werden, sollte jedoch nicht automatisch eine silikonbeschichtete oder andere Umweltschutzabdeckung ersetzen, bei der Feuchtigkeit, Öl, Witterung und wiederholte Handhabung eine Rolle spielen.
Es gibt keine universelle Dicke. Standardoptionen von BSTFLEX reichen von ca. 0,8 mm bis 3,0 mm. Wählen Sie die Qualität entsprechend der Schichtfunktion, Flexibilität, dem Abrieb, der Nahtkonstruktion und dem gesamten Design der Hülle.
Nein. Die Dicke beeinflusst Gewicht, Haltbarkeit, thermische Masse und das Verarbeitungsverhalten, vervielfacht jedoch nicht die zugelassene Einsatztemperatur.
Ja. Eine Hochtemperatur-Innenschicht kann vermiculitbeschichtetes Glasfasergewebe verwenden, während eine kühlere Außenhülle silikonbeschichtetes Glasfasergewebe nutzt. Jede Schicht sollte für die Bedingungen an ihrer jeweiligen Position ausgewählt werden.
Ja. Standardrollen, kundenspezifische Breiten oder Rollenlängen, zugeschnittene Stücke, genähte Komponenten und komplette abnehmbare Isolierabdeckungen können entsprechend dem Projektumfang geprüft werden.
Für Rollenware senden Sie BSTFLEX die erforderliche Dicke, Breite, Rollenlänge, Menge und die beabsichtigte Schichtposition. Überprüfen Sie das aktuelle Vermiculitbeschichtetes Glasfasergewebe Größensortiment als Ausgangspunkt.
Für eine fertige Abdeckung stellen Sie Ausrüstungszeichnungen, Fotografien, Betriebstemperatur, Isolierungsanforderungen, Wartungszugang und bevorzugte Befestigungsanordnung zur Verfügung. BSTFLEX kann maßgeschneiderte Abnehmbare Isoliermatten liefern oder ausgewählte Materialien für das eigene Fertigungsprogramm des Käufers.
Vergleichen Sie weitere Textiloptionen in der Hochtemperaturgewebe Kategorie oder kontaktieren Sie BSTFLEX für Materialauswahl, Muster und Angebotsunterstützung.
